平板式万向绿面工业脚轮三维设计

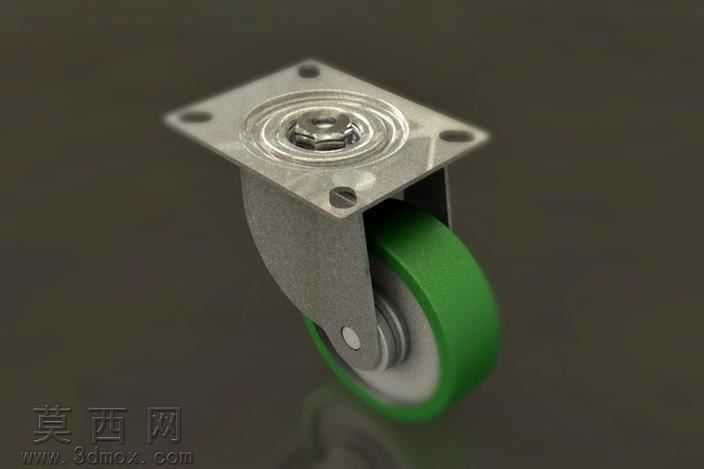

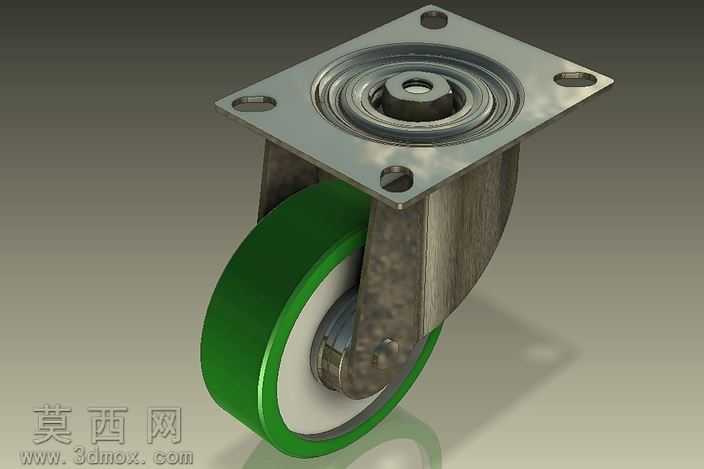

本作品为平板安装式万向工业脚轮的三维建模设计成果，建模阶段依托三维参数化设计软件完成全结构的精准复刻，首先从顶部安装法兰板入手，严格按照工业脚轮的通用安装规范绘制四角安装孔位，确保孔位间距、孔径尺寸符合通用设备安装标准，法兰板与回转支承结构做一体化建模处理，还原了推力球轴承式回转结构的内部配合关系，保证万向转动功能的结构逻辑准确。支架部分采用冲压成型金属支架的结构设计，建模时还原了支架的弯折弧度、加强筋结构以及轮轴安装孔位，对支架与回转座的铆接连接部位做了细节刻画，还原真实五金冲压件的结构特征。滚轮部分采用聚氨酯包胶轮的结构设计，内层为硬质轮芯结构，外层为绿色聚氨酯包胶层，建模时区分了轮芯与包胶层的装配关系，还原了轮体与轮轴之间的轴承安装位，确保轮体转动的结构合理性。材质渲染阶段针对不同部件做了差异化材质调配，顶部法兰板与金属支架采用拉丝不锈钢材质，调整金属粗糙度参数还原哑光金属的磨砂质感，对回转支承部位的金属光泽做了提亮处理，突出精密配合面的加工质感；滚轮外层聚氨酯材质调整为半哑光绿色塑胶质感，添加轻微的表面漫反射效果还原聚氨酯材料的防滑表面特性，内层轮芯采用浅灰色硬质工程塑料材质，与外层包胶形成清晰的材质层次区分。灯光渲染采用影棚柔光布光方案，主光源从侧上方45度角投射，勾勒脚轮的整体轮廓结构，辅助光源补充暗部细节避免金属支架出现死黑区域，添加柔和的接触阴影增强模型的真实落地感。设计过程中充分考虑工业脚轮的实际使用场景，在结构建模时预留了标准件替换接口，可根据不同载重需求调整轴承规格、轮体尺寸以及支架板材厚度，整体模型装配关系完整，无结构干涉问题，可直接用于工业设备移动机构的配套选型参考、产品宣传渲染图制作以及脚轮产品的结构优化设计参考，完整还原了重载型万向脚轮的全部结构细节，各部件的尺寸比例符合工业脚轮的通用设计规范。
