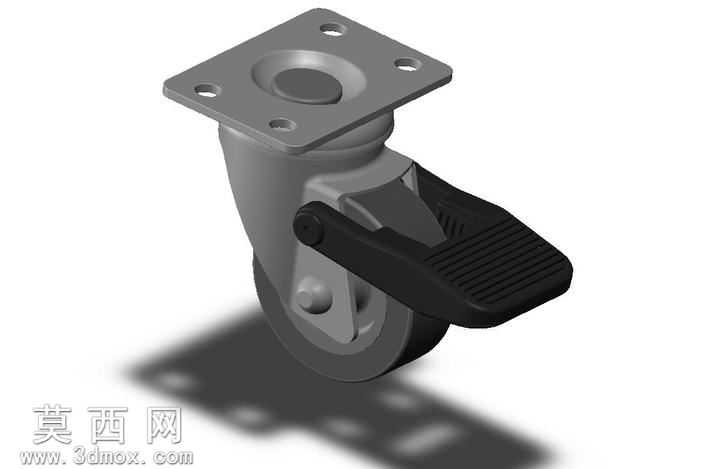

带刹车功能方形安装板万向脚轮

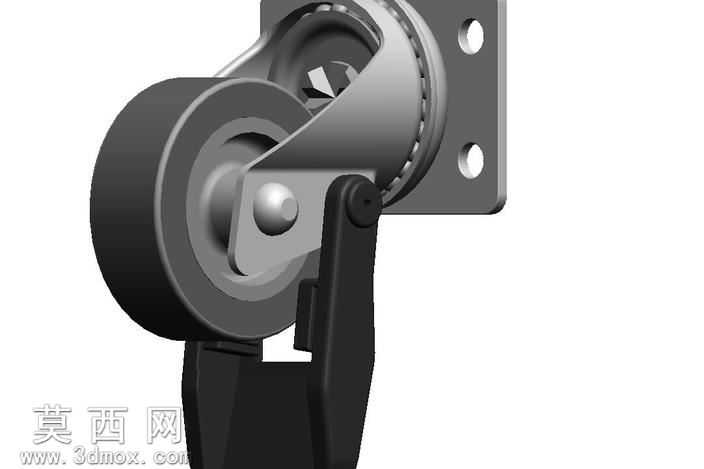

本模型为带制动功能的万向脚轮，建模过程以工业脚轮实际生产参数为基准，在三维软件中首先完成核心结构的草绘与特征搭建：第一步构建顶部方形安装法兰板，严格按照工业安装标准预留四个对称分布的螺栓通孔，法兰板底部设计回转支撑座，通过旋转特征完成回转腔体的构建，保证万向转动结构的配合精度，预留合理的转动间隙避免结构干涉。第二步构建轮架支撑结构，采用加厚钣金折弯特征模拟实际金属冲压轮架，轮架两侧预留轮轴安装孔位，同时集成刹车踏板的安装铰接位，铰接位置的同轴度公差在建模中通过基准轴约束严格控制，保证刹车结构转动顺畅。第三步构建滚轮主体，滚轮采用双层结构设计，内层为硬质支撑轮毂，外层为软质接触胎面，分别赋予不同材质属性：轮毂采用哑光灰色硬质工程塑料材质，胎面采用深灰色高耐磨橡胶材质，还原实际脚轮的材质特性。第四步构建刹车制动结构，黑色刹车踏板通过铰接轴与轮架连接，踏板表面设计防滑凸纹特征，通过阵列特征完成凸纹的均匀排布，刹车结构的锁止位置与滚轮外圈、回转支撑座的锁止槽精准对齐，还原踩下踏板后同时锁定滚轮转动与万向转向的双制动功能。渲染阶段采用工作室光照环境，添加柔和的地面阴影效果，金属部件赋予轻微磨砂金属质感，塑料与橡胶部件调整对应的粗糙度参数，还原不同部件的真实质感。设计过程中充分考虑脚轮的实际使用场景，所有结构的比例、配合关系均参照工业重载脚轮的设计规范，安装板尺寸、轮径大小、刹车踏板的操作角度都符合人体工程学与工业安装要求，模型完整还原了带刹万向脚轮的全部结构细节，可用于设备移动机构的装配验证、工业产品展示等场景，结构拆分清晰，各部件可单独编辑调整参数，适配不同的设计使用需求。
