钣金折弯直角连接固定支架结构设计

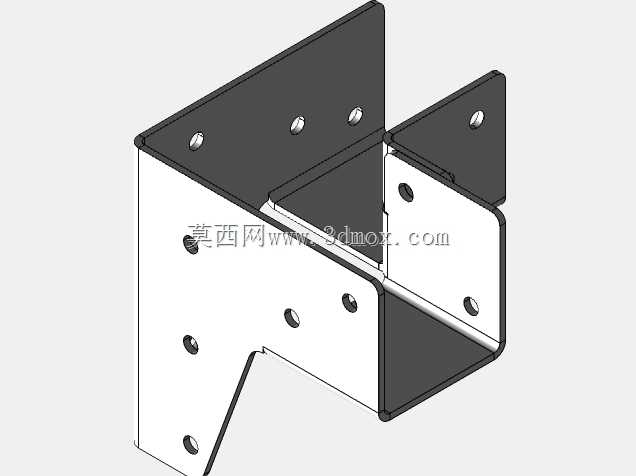

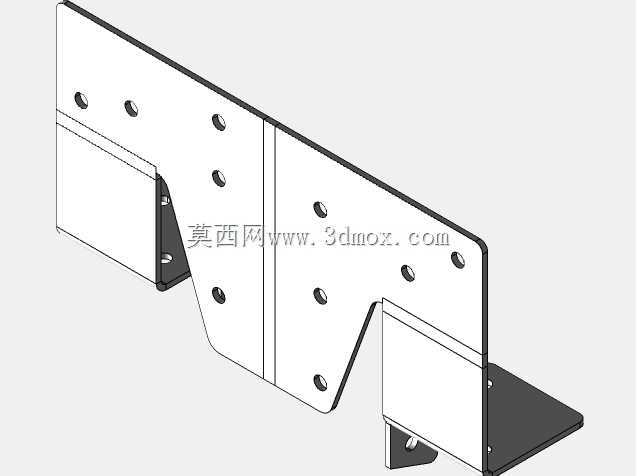

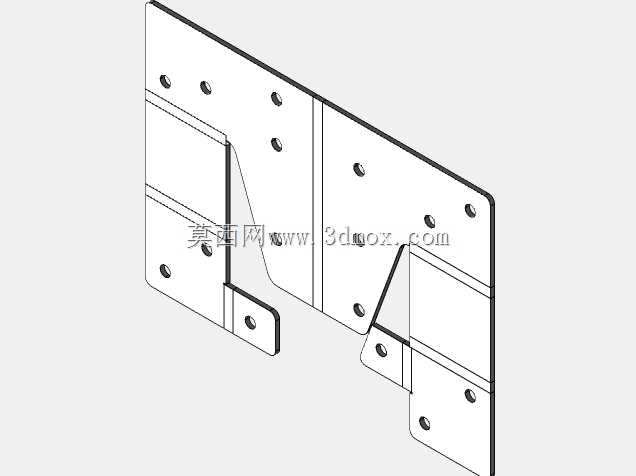

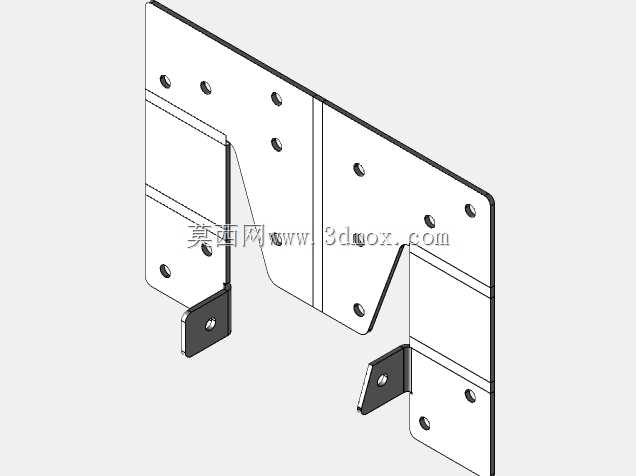

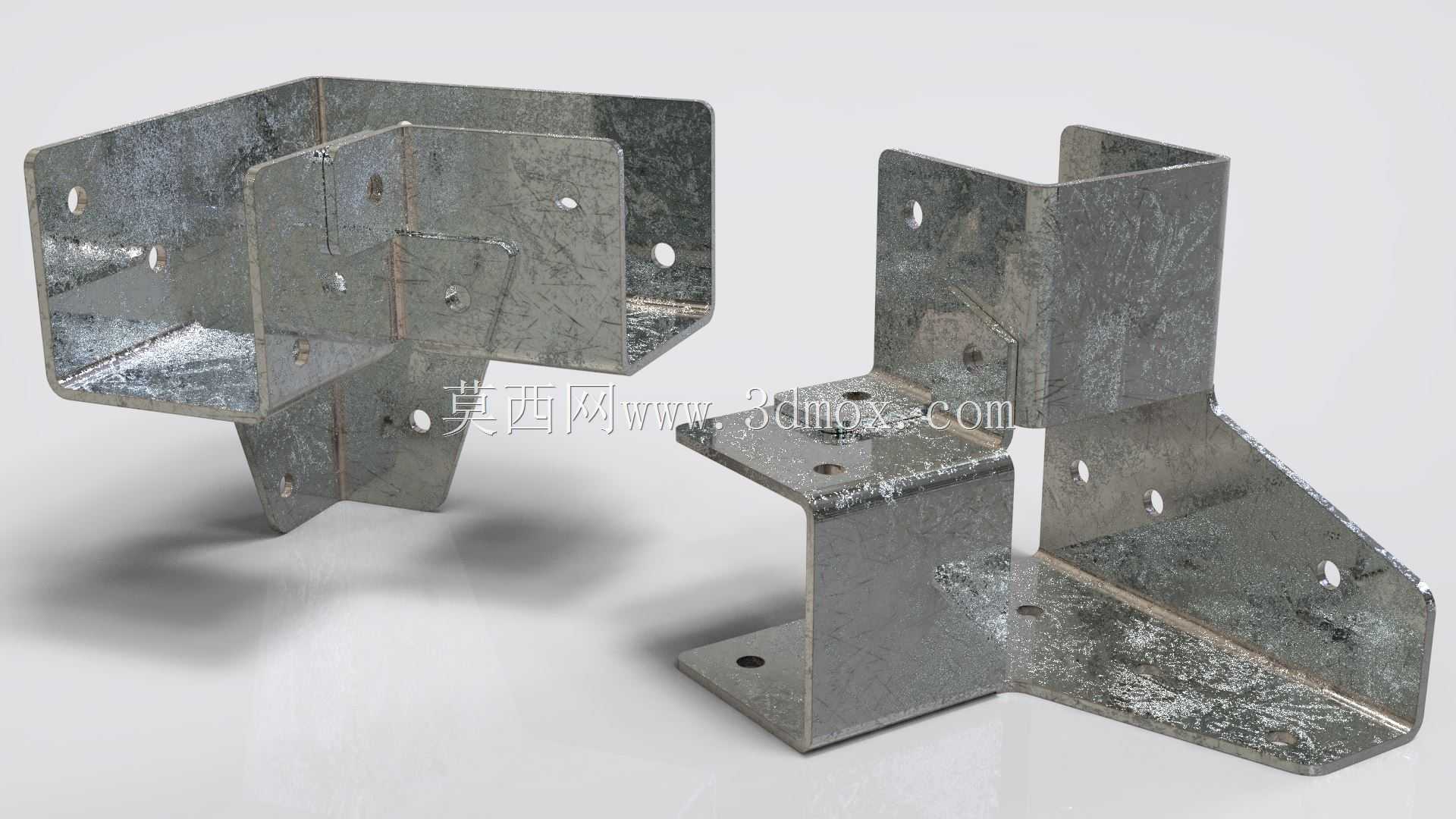

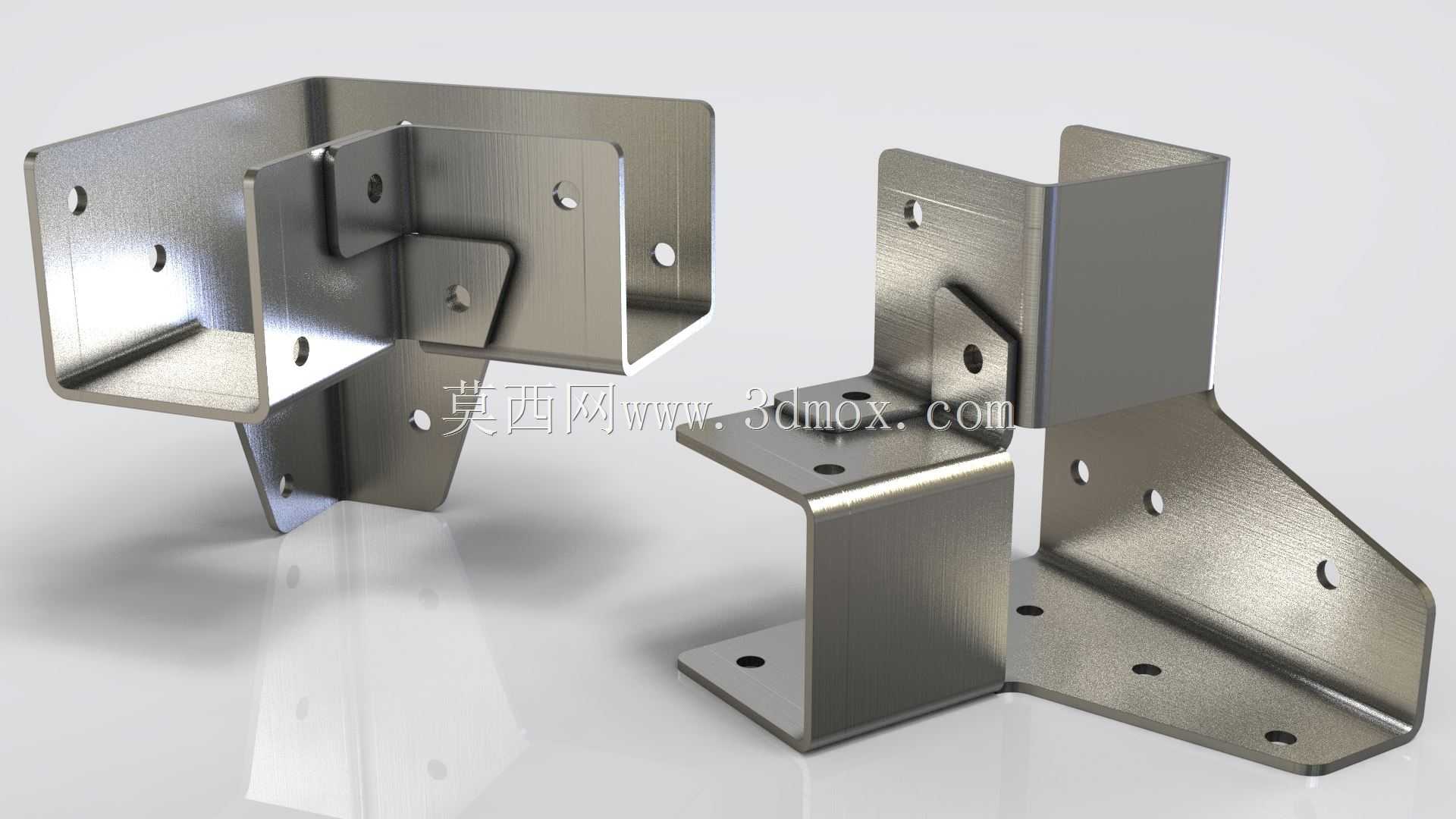

这款钣金折弯支架主要应用于工业设备机架搭建、仓储货架组装、自动化生产线型材连接、机电设备内部元器件固定等场景，可实现两个垂直方向构件的刚性连接，替代传统焊接连接方式，无需现场焊接作业，大幅降低现场安装的施工难度与人工成本，同时具备可拆卸重复利用的优势，适配多类需要直角转接固定的装配需求。在实际使用中，该支架可承担垂直方向的静载荷与水平方向的侧向拉扯力，为连接部位提供稳定的支撑强度，避免连接构件出现移位、形变等问题，保障整体结构的装配稳定性。从功能特性来看，该支架采用多面折弯成型结构，不同折弯面上预留了标准化的安装孔位，可适配不同规格的螺栓、自攻螺丝等紧固件，安装时无需额外打孔加工，直接对齐构件安装孔位即可完成锁紧固定；支架的折弯边角做了钝化处理，无尖锐毛刺，可避免安装作业时划伤操作人员，同时折弯处采用圆弧过渡设计，有效降低应力集中问题，提升支架整体的抗疲劳强度，在长期受载情况下不易出现折弯处开裂的问题。在设计思路上，该支架充分考量了钣金加工的工艺特性，所有折弯角度均采用标准90度直角设计，折弯半径匹配常规钣金冲压折弯的工艺参数，无需特殊定制模具即可完成批量加工，有效控制生产制造成本；孔位布局经过受力仿真验证，主受力面的孔位间距、边距均符合五金件安装的通用规范，既保证安装时的操作空间充足，又避免孔位过于靠近边缘导致板材受力开裂；同时支架设置了加强折弯翻边，在不增加板材厚度的前提下大幅提升结构刚性，兼顾轻量化与结构强度需求。从外形尺寸与安装边界来看，该支架整体采用紧凑化设计，单组支架的占用空间较小，安装后不会过多突出构件表面，适配设备内部狭小空间的安装需求；不同安装面的孔位采用对称式布局，可支持左右对称安装使用，无需单独区分左右件，减少装配时的零件区分工作量；安装孔预留了合理的间隙公差，可适配一定范围内的安装孔位偏差，降低现场安装的对位难度，即使构件存在小幅加工误差也可顺利完成装配，有效提升现场装配的作业效率。
