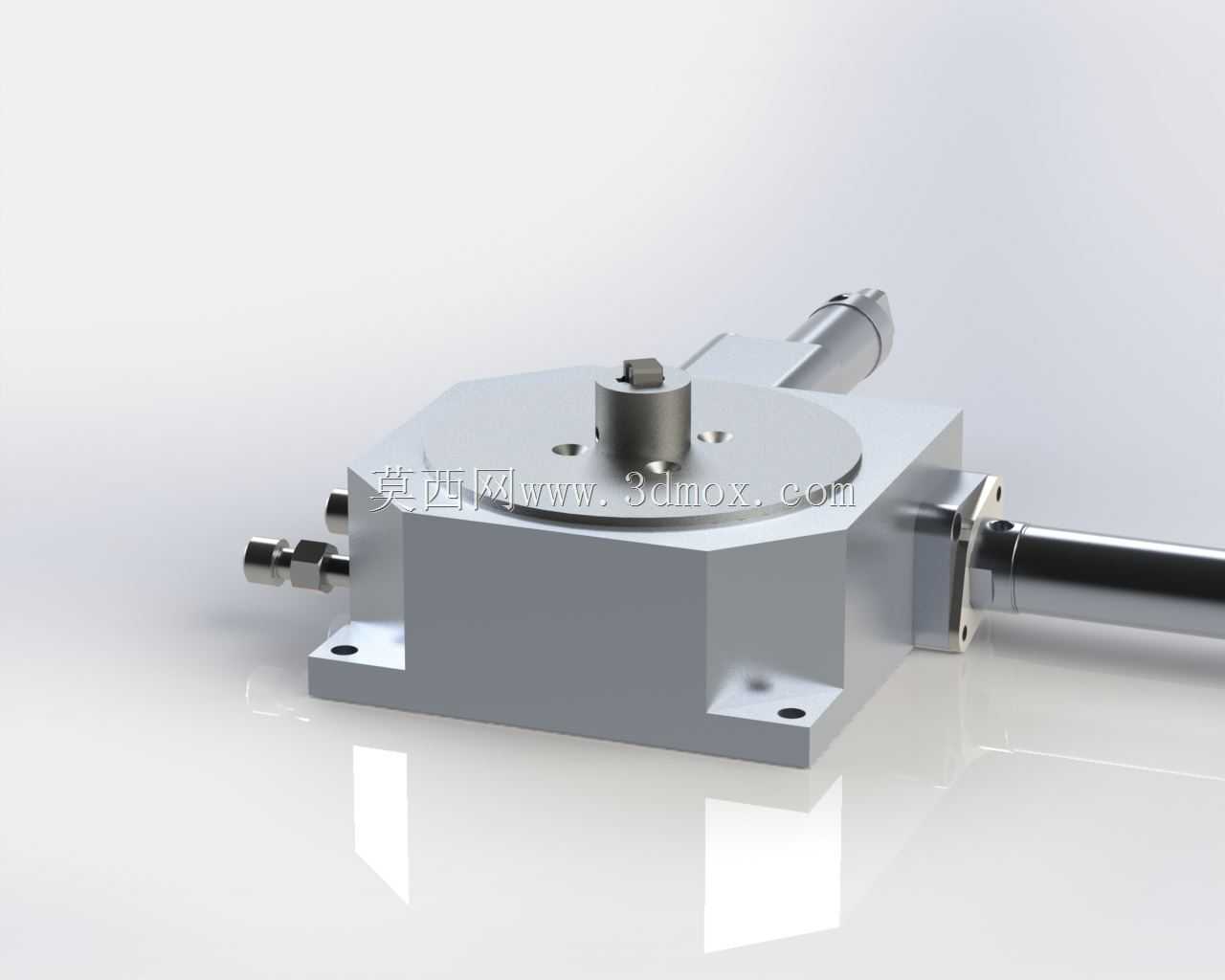

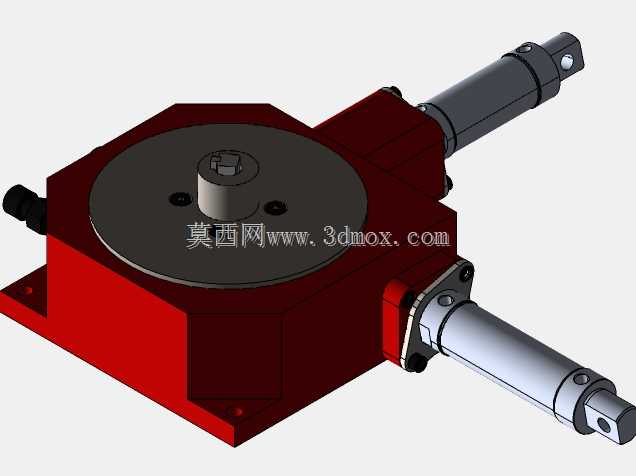

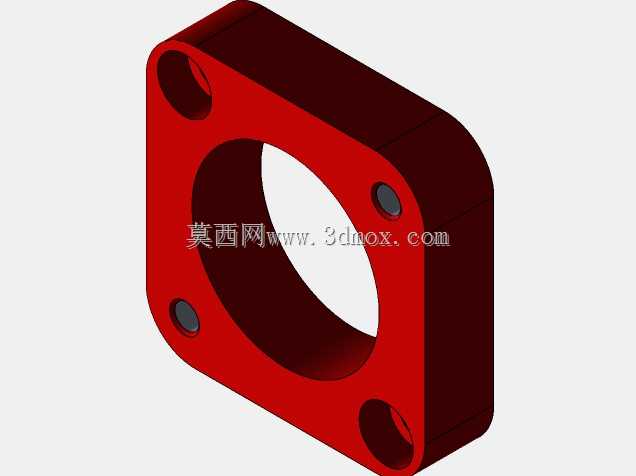

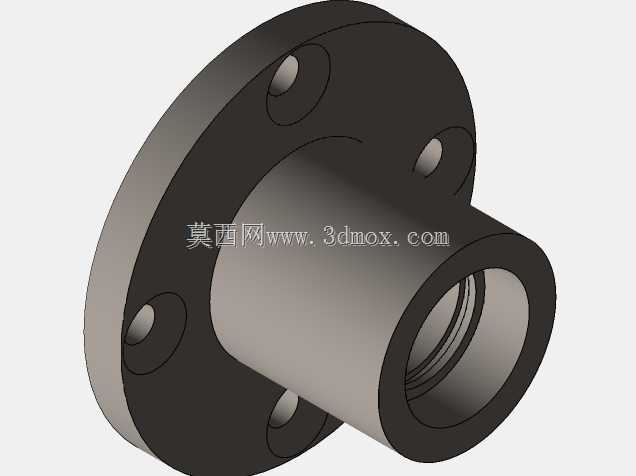

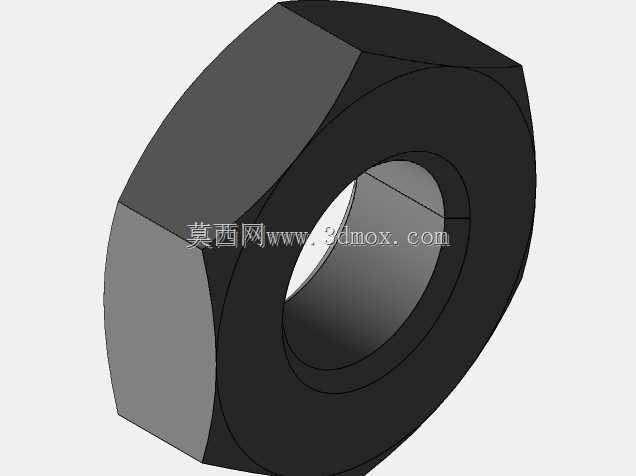

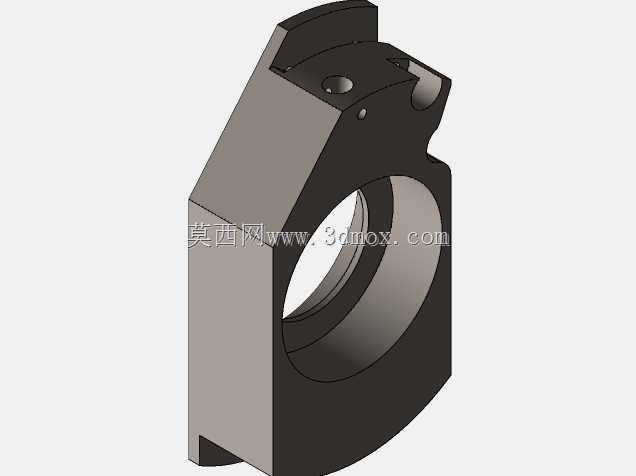

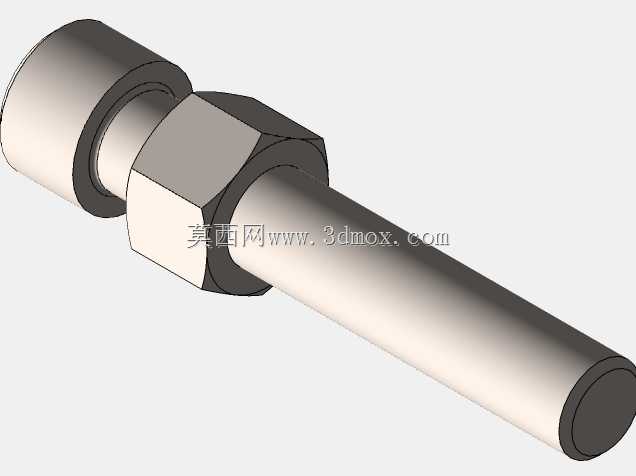

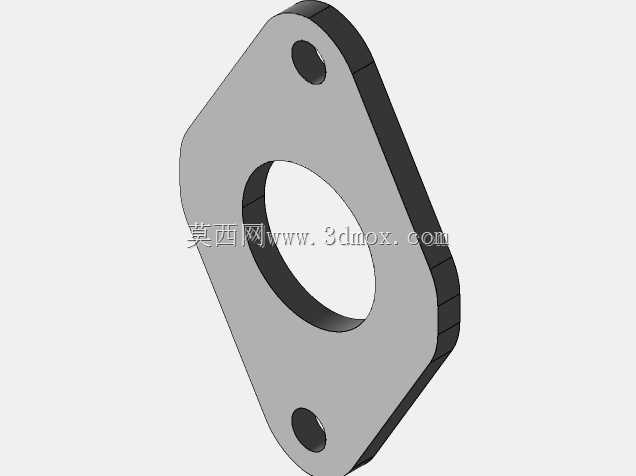

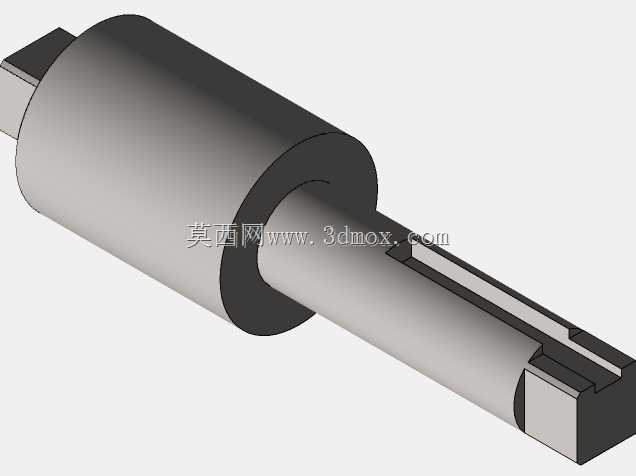

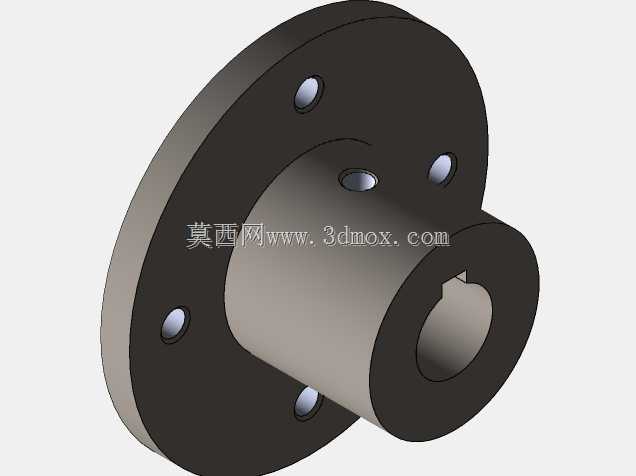

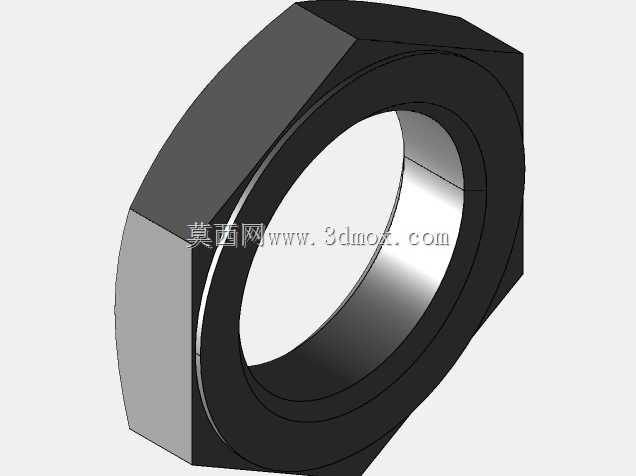

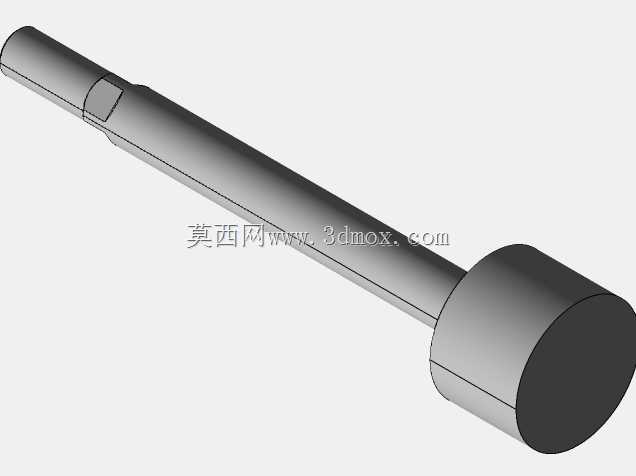

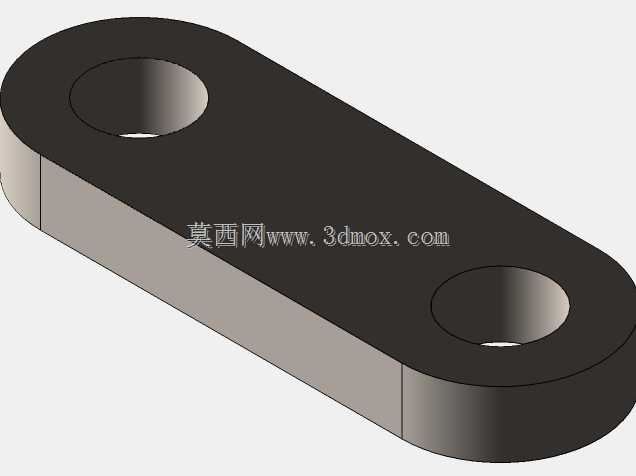

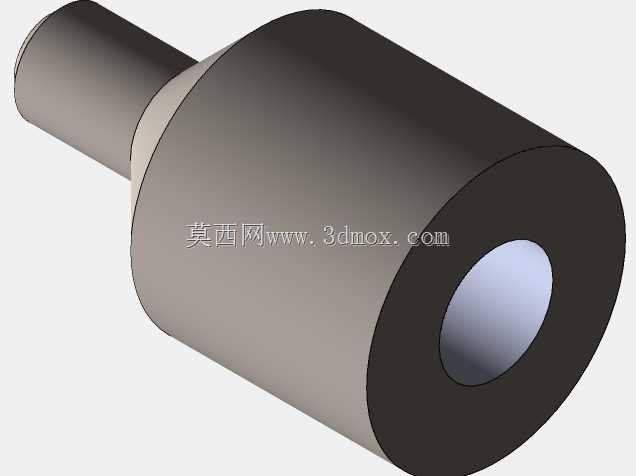

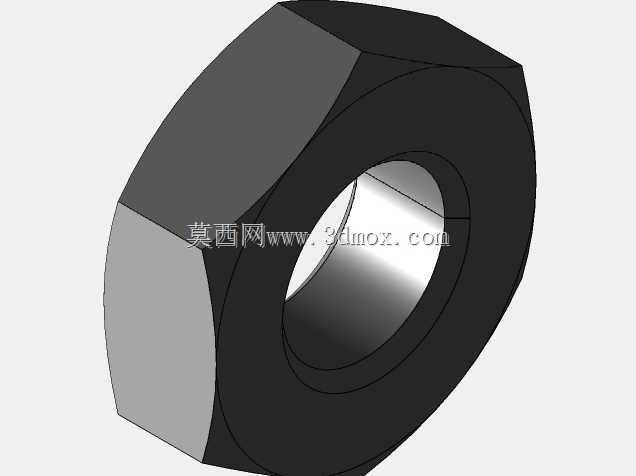

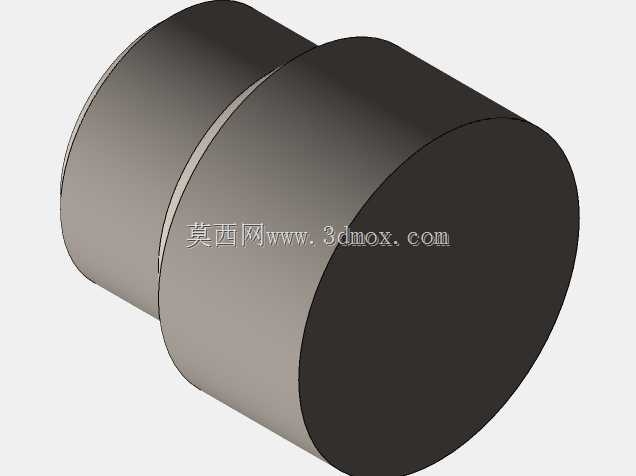

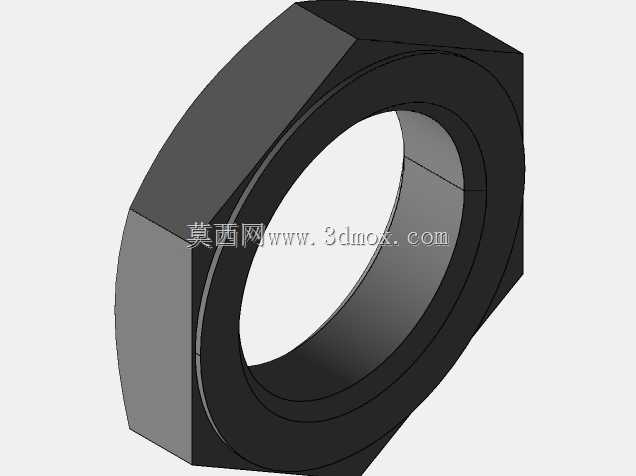

双气缸驱动回转式气动转位工作台

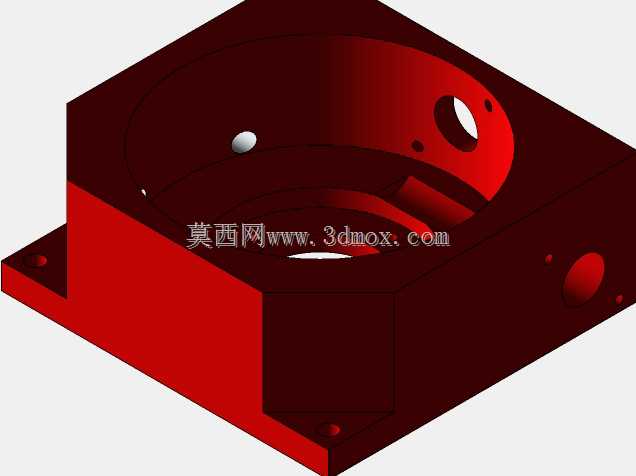

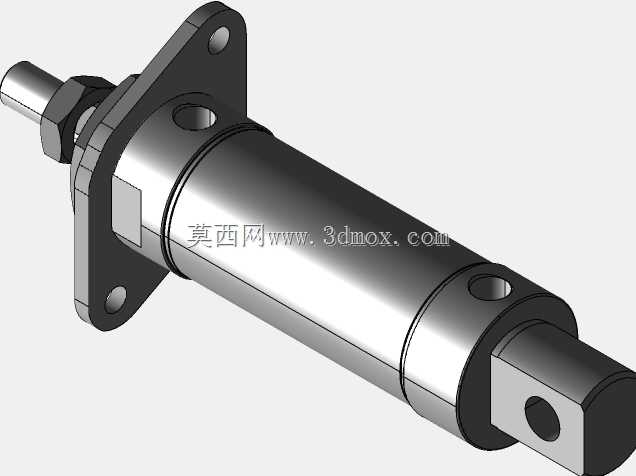

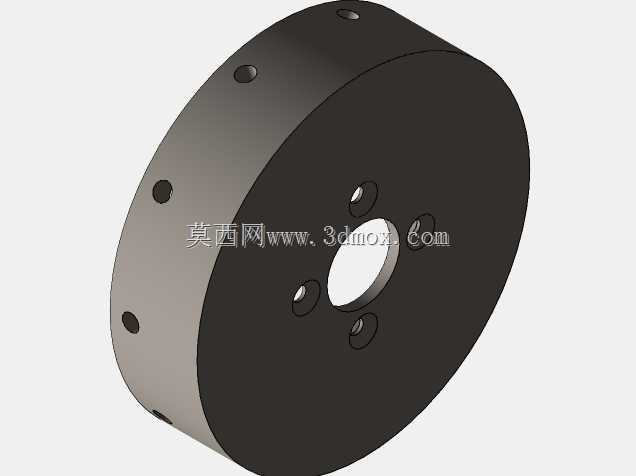

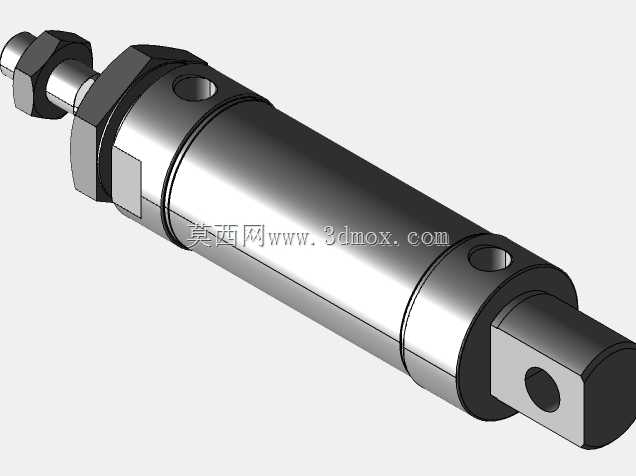

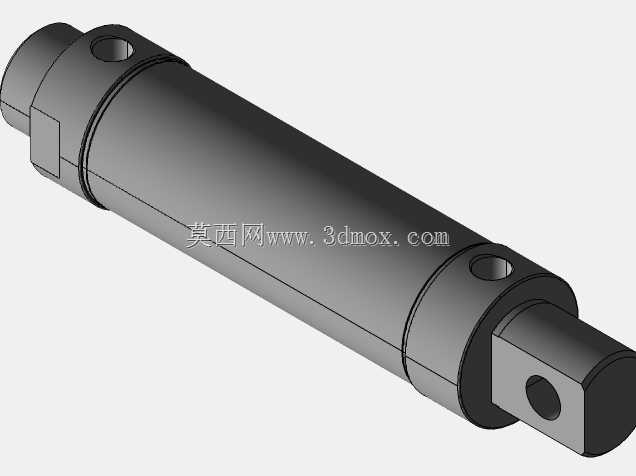

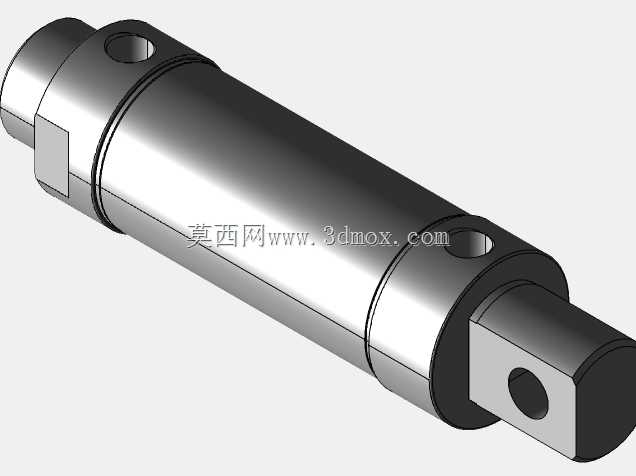

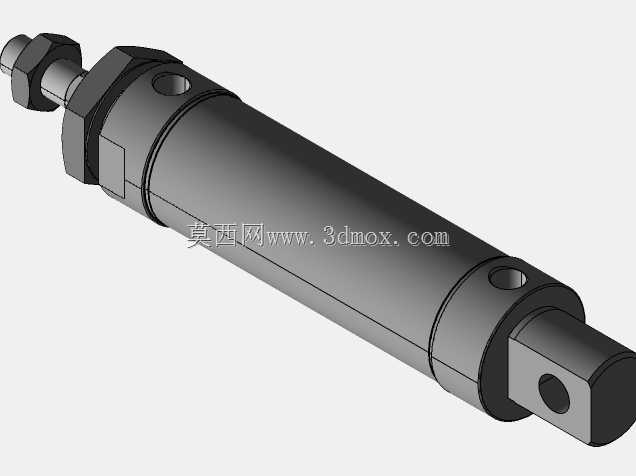

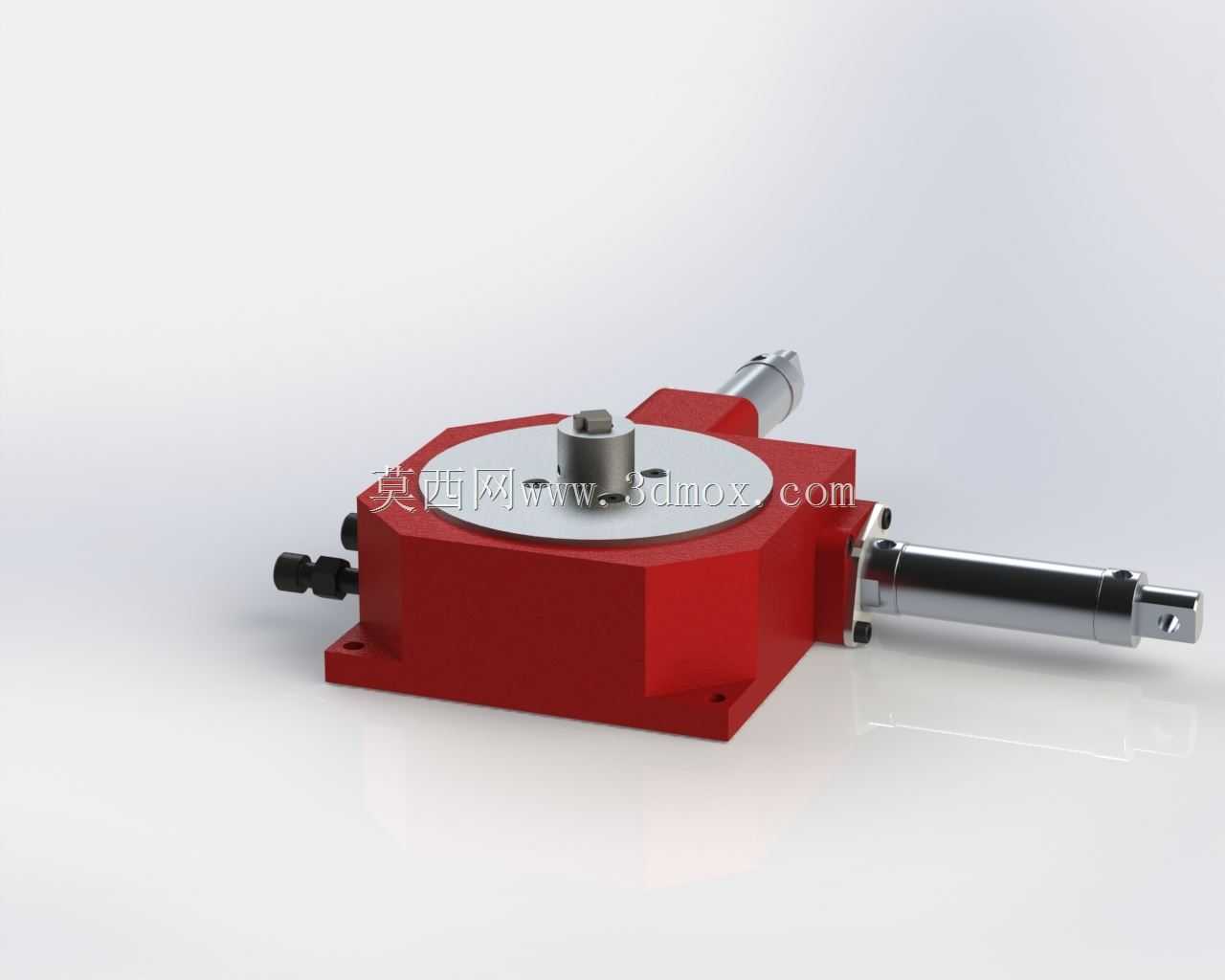

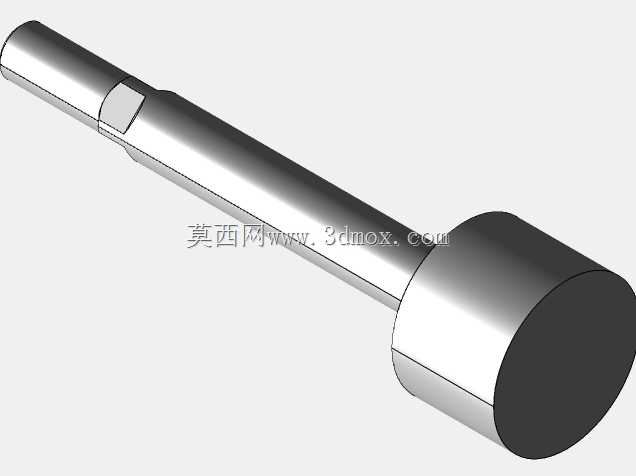

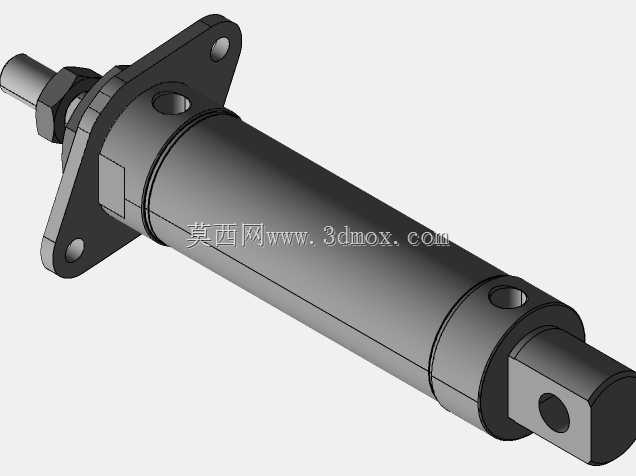

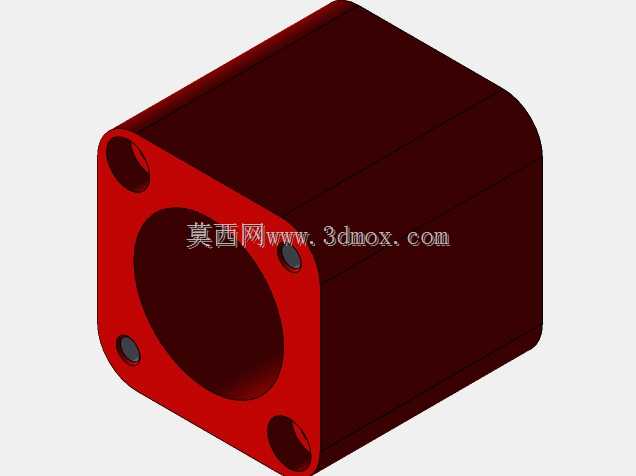

这款气动转位装置是面向自动化生产线工位切换场景开发的核心执行部件，主要应用于多工序连续加工、自动化装配、工件转序输送等生产环节，可在无电力驱动的纯气动控制场景下，完成工件的定角度回转切换，适配电子元器件组装、小五金件加工、汽配零件压装等多类生产工位的转位需求，相比电动转台具备更高的防爆适配性，可在存在易燃易爆挥发物的涂装、注液类工位安全使用。设备采用双气缸对称驱动的结构设计，两个驱动气缸呈90度夹角布置在八角形箱体的相邻侧面，通过内部棘轮棘爪或者槽轮传动结构将气缸的直线往复运动转化为上部转盘的单向间歇回转，相比单气缸驱动的转位结构，双缸驱动可提供更大的输出扭矩，同时抵消单侧驱动带来的偏载力矩，提升转位过程的运行平稳性，避免转盘带载转动时出现卡顿、偏移问题。上部圆形转盘为工件安装承载面，中心设置有定位锁紧轴，可配合工装夹具完成待加工工件的快速定位，转盘盘面预留的多个安装孔位可适配不同规格的工装底板，无需额外加工转接板即可完成夹具固定。设备的主体箱体采用八角形一体式铸造结构，底部带有延伸安装法兰边，法兰边上预留的沉头安装孔可直接将设备固定在生产线机架或者专用工作台台面上，安装边界规整，不会与周边的送料机构、加工机头产生空间干涉。箱体侧面的气缸采用标准气缸接口，可直接对接工厂现有气动管路，通过常规电磁阀即可完成转位动作的逻辑控制，无需搭配专用伺服驱动器，大幅降低产线改造成本。在功能设计上，这款转位装置自带到位锁紧结构，转盘转动到预设工位后可自动完成位置锁定，避免加工过程中转盘受外力出现偏移，保障工位定位精度满足加工、装配的公差要求，同时气缸的行程匹配标准分度需求，可实现固定等分角度的稳定转位，重复定位精度可满足多数常规轻工业加工场景的使用要求。设备整体结构紧凑，侧向伸出的气缸长度控制在合理范围内，不会占用过多产线横向空间，上部转盘的高度适配常规人工操作或者机械手上下料的作业高度，无需额外增设增高底座即可直接投入使用，日常维护仅需定期检查气缸密封件与内部传动副的润滑状态即可，维护成本远低于同规格电动转台。
