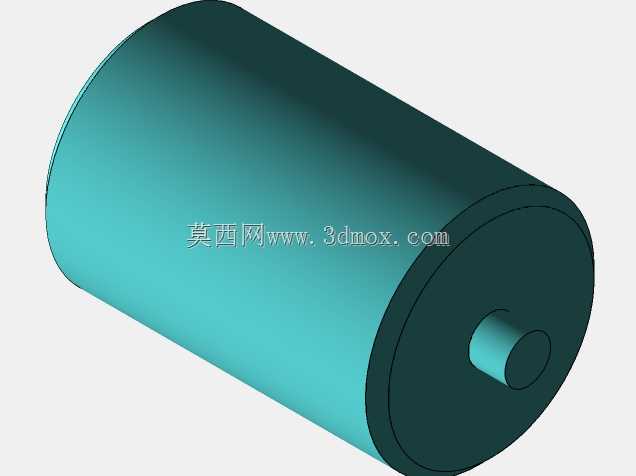

带侧伸轴端倒角圆柱回转类零件

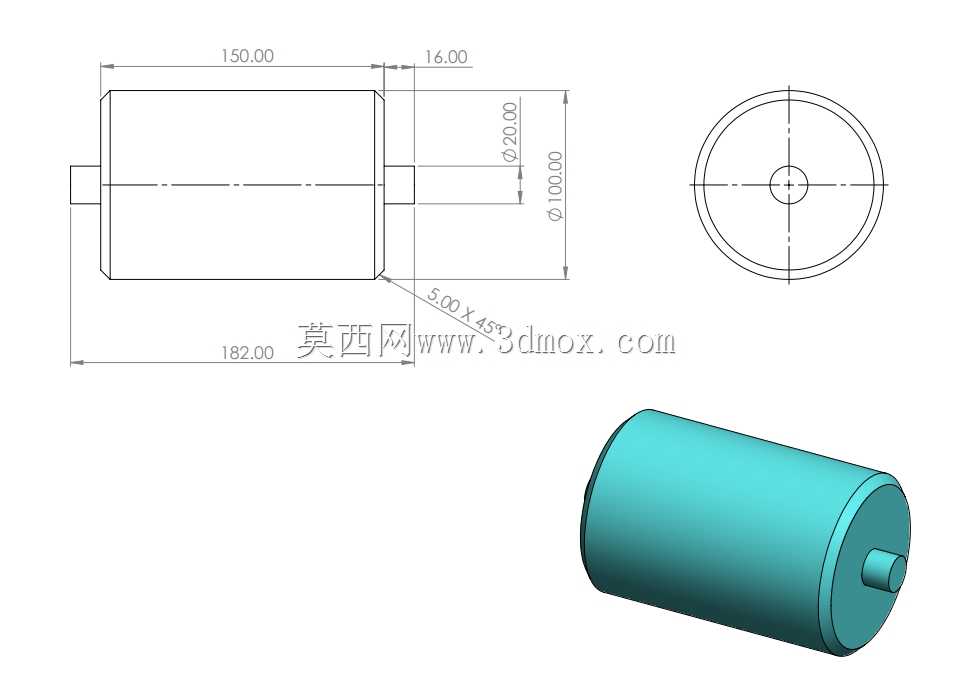

这类带单侧伸出轴的圆柱回转零件，是机械传动与定位系统中十分常见的基础构件，常作为小型传动辊、定位销座、微型转轴基体、缓冲阻尼元件外壳使用，在轻工输送设备、小型工装夹具、电子设备内部传动结构中都有广泛应用场景。在实际设备运行中，这类零件的主体圆柱面多作为配合面，与轴承内圈、定位套筒、辊面包覆层完成过盈或间隙配合，承担径向承载、周向旋转传动的核心作用；侧部伸出的小直径轴段则用于与联轴器、传动齿轮、驱动拨叉连接，传递扭矩或是完成轴向定位，端部的倒角结构既可以消除轴端加工毛刺，避免装配时刮伤配合件内壁，也能在装配过程中起到导向作用，让轴段更顺畅地插入对应安装孔位，降低装配对位难度。从设计思路来看，这类零件采用全回转同轴结构，核心是保证各段圆柱的同轴度公差，避免旋转过程中出现径向跳动，影响传动平稳性与配合件使用寿命。主体圆柱直径为100mm，轴向长度150mm，这个尺寸段的零件适配多数轻载传动场景的安装空间，既不会因直径过小导致承载刚度不足，也不会因体积过大占用过多设备内部空间；伸出轴段直径20mm，轴向伸出长度16mm，适配常规小型联轴器、标准微型齿轮的安装孔径范围，轴端设置的5×45°倒角，是机械轴类零件的通用工艺倒角尺寸，既符合常规加工的工艺习惯，也能满足多数装配场景的导向需求。零件总轴向长度182mm，这个尺寸明确了零件的轴向安装边界，在设备布局设计时，需要预留对应长度的轴向安装空间，同时要考虑轴端连接部件的轴向尺寸，避免出现安装干涉。零件两端的小凸台结构，主要用于轴向限位，可与轴用挡圈、端盖配合，限制零件在轴承座内的轴向窜动，保证运行过程中轴向位置稳定。这类零件结构简单但工艺要求明确，是机械结构设计入门阶段需要掌握的典型回转类构件，建模过程需要重点关注各段圆柱的同轴约束、倒角特征的规范添加，同时要结合实际装配需求核对各段尺寸的匹配性，确保设计出的零件能够直接适配常规标准件的安装要求，在实际生产中可通过圆钢车削一次加工成型，加工工艺成熟，加工成本较低，适合批量生产应用。
