多楔带式传动张紧惰轮结构设计

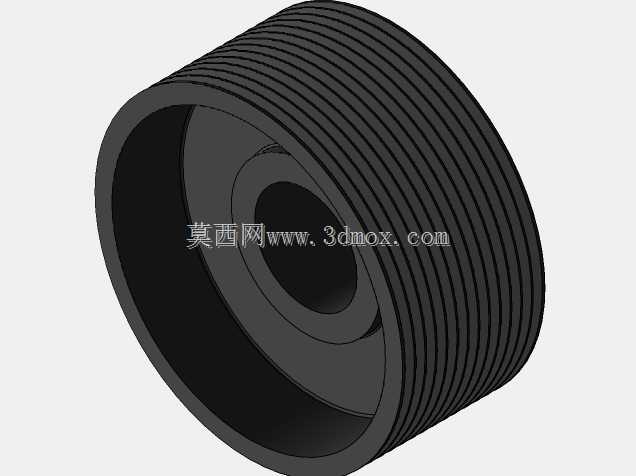

该款多楔带张紧惰轮主要应用于各类带传动系统的张紧调节场景，覆盖工业传动设备、内燃机组辅件传动、轻工输送设备等多个领域的传动布局中，核心作用是维持多楔带传动过程中的合适张紧力，避免带体长期运行后松弛打滑，同时可调整带体的传动包角，吸收传动过程中产生的小幅振动，降低带体运行的噪音水平，延长多楔带的整体使用寿命。在实际设备运行过程中，多楔带长期受交变载荷作用会出现蠕变伸长，若没有配套的张紧结构补偿伸长量，会出现传动丢转、带体跳齿、传动效率骤降等问题，严重时甚至会出现带体脱槽甩出的安全隐患，该惰轮通过自身的回转结构配合外部张紧调节支架，可稳定压合在多楔带的松弛段，持续提供稳定的张紧支撑，保障传动系统的运行稳定性。从功能特性来看，该轮体外周设计有多道等距分布的楔形环槽，槽型轮廓与标准多楔带的楔齿完全匹配，相比平带张紧轮可提供更大的接触摩擦力，避免张紧接触位置出现打滑，同时多槽结构可均匀分散带体对轮体的压力，降低局部接触应力，减少轮槽与带体的磨损速率。轮体采用中空套筒式结构设计，中心设置同轴安装轴承位，可直接适配标准深沟球轴承的压装，安装后轮体可绕中心轴灵活回转，中空结构在保证轮体整体结构强度的前提下，大幅降低了自身重量，减少了回转过程中的转动惯量，降低传动系统的额外功率损耗。从设计思路层面，该轮体采用同轴阶梯式内腔设计，外层为带楔槽的工作轮缘，中间为支撑辐板结构，内层为轴承安装座，各部分壁厚均匀过渡，避免注塑或金属压铸成型过程中出现壁厚不均导致的缩孔、变形缺陷，同时轮缘的楔槽采用等距等深设计，槽面粗糙度控制在合理区间，既保证与带体的足够摩擦力，又不会过度磨损带体楔面。在外形尺寸与安装边界上，该轮体外径适配常规小功率传动系统的多楔带规格，轴向宽度可覆盖对应宽度的多楔带安装需求，中心轴承位的孔径与标准轴承内径匹配，安装时仅需将压装好轴承的轮体固定在张紧支架的销轴上，调整支架位置使轮体以合适压力压合在带体松弛段即可完成安装，轮体的最大回转半径预留了足够的安全间隙，不会与周边的传动部件、设备壳体发生运动干涉，适配各类紧凑型传动舱室的布局需求，可直接替换同规格的常规张紧轮，无需对原有设备的安装结构做大幅改动。
