35kN起重量科尼桥式起重小车三维设计

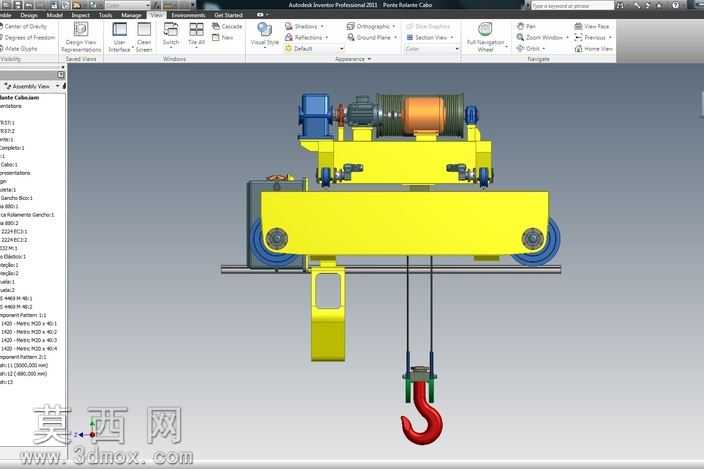

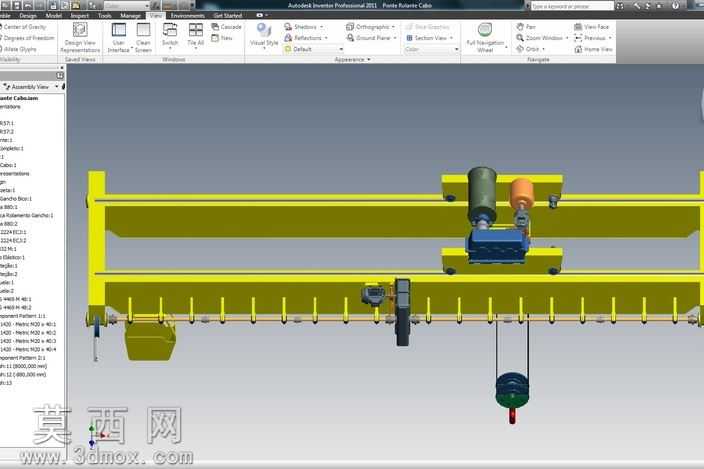

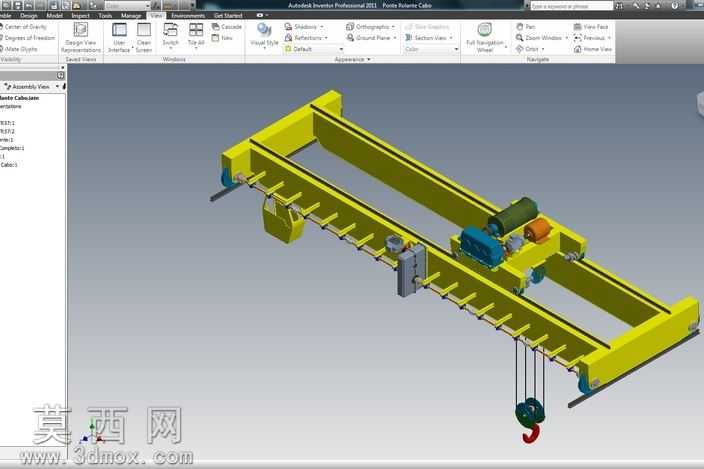

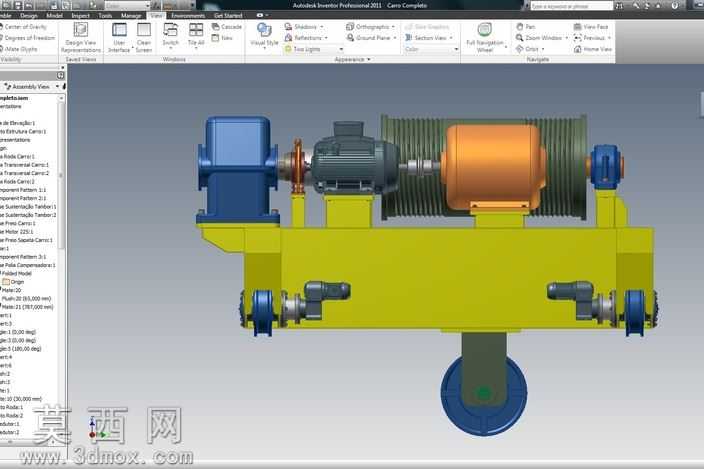

本模型为额定起重量35kN的桥式起重机运行小车三维设计，采用Autodesk Inventor完成全参数化建模与装配，完整还原了起重小车的核心功能结构与部件布局。建模过程中遵循起重机械设计规范，对各部件进行1:1等比例构建，首先搭建小车的承载主梁底座，采用箱型焊接结构的建模逻辑，赋予黄色金属漆材质模拟实际涂装效果，底座作为所有部件的安装载体，预留了电机、减速机、卷筒、车轮组的精准安装定位基准。起升机构部分，建模时依次构建了驱动电机、减速箱、双联卷筒、定滑轮组部件：驱动电机采用灰黑色铸铁材质搭配散热筋细节建模，还原电机的接线盒、端盖、输出轴结构；减速箱为蓝色铸钢材质，建模时还原箱体的分箱面、安装法兰、输入输出轴连接结构，与电机输出轴通过联轴器实现精准同轴装配；双联卷筒表面加工有标准绳槽，采用橙棕色金属材质，卷筒两端配置轴承座与制动轮部件，制动轮为蓝色铸钢材质，与减速箱输出轴连接实现起升制动功能。运行机构部分，在小车底座两侧对称布置车轮组，车轮采用深蓝色锻钢材质，搭配轮轴、轴承座与水平导向轮结构，还原小车沿起重机主梁轨道运行的行走功能，建模时保证两侧车轮的同轴度与安装间隙，符合实际运行的装配要求。整体装配过程中严格校验各部件的运动干涉情况，确保电机输出轴与减速箱输入轴、减速箱输出轴与卷筒、车轮轴与底座安装位的配合间隙合理，各旋转部件不存在运动冲突。材质渲染上区分不同部件的材质属性：铸铁部件赋予哑光灰黑质感，铸钢箱体赋予饱和蓝色涂装，卷筒采用防锈橙棕涂层，承载底座采用起重机械标准黄色涂装，金属机加工面赋予金属光泽质感，整体渲染效果清晰区分各功能部件，直观展现起重小车的结构组成与工作原理。设计思路围绕桥式起重机小车的实际功能需求展开，将起升驱动、减速传动、卷绕收绳、行走运行四大功能模块集成在紧凑的小车底座上，保证结构紧凑的同时满足35kN额定起重量的承载要求，各部件的选型与布局符合科尼起重机的产品设计特征，可用于起重机械结构教学、产品方案展示、虚拟装配验证等场景。
