3吨级起重吊装用吊钩三维设计作品

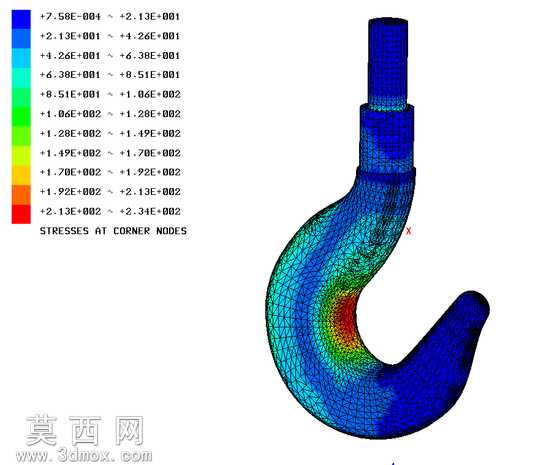

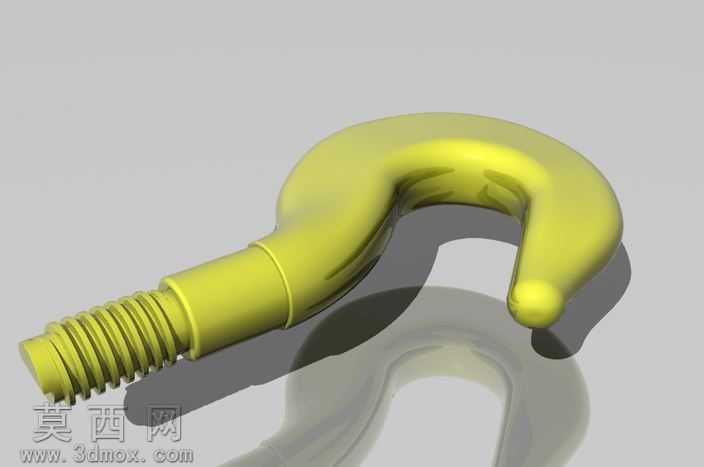

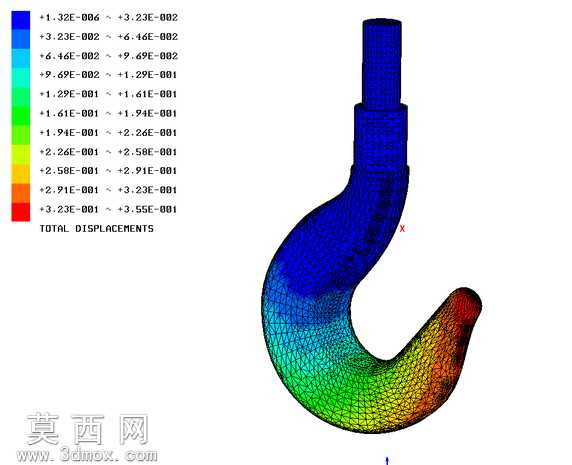

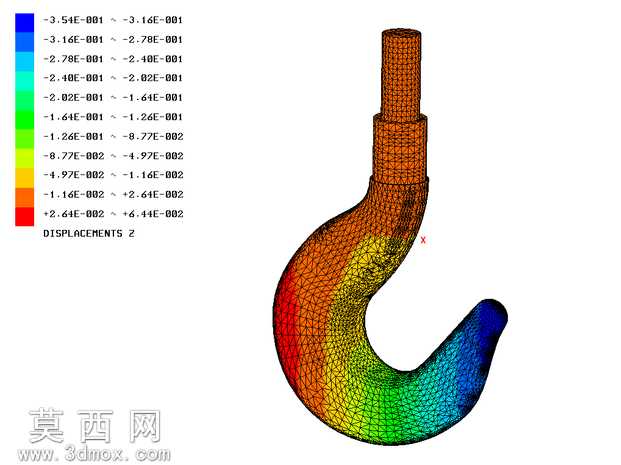

本作品为3吨额定载荷的起重吊钩三维设计模型，建模阶段采用参数化特征建模思路，首先依据起重机械吊钩的行业设计规范确定核心尺寸参数，从顶部螺纹连接段开始逐步构建模型：顶部的外螺纹段采用螺旋扫描特征生成标准牙型，保证与配套吊具螺母的装配适配性，螺纹段与钩身的过渡位置设计了等直径的圆柱定位轴段，用于装配时的轴向定位，避免吊钩工作时出现径向窜动。钩身部分采用平滑的变曲率曲线放样生成，从连接轴段开始逐步过渡到钩体的弧形承重段，钩尖位置做了圆润的收头处理，避免尖锐棱角在吊装作业中剐蹭吊索或被吊工件，同时降低应力集中系数。建模过程中对钩身的所有过渡圆角做了统一的曲率连续处理，保证曲面顺滑无折痕，为后续的有限元受力分析提供合格的几何基础。材质设置阶段，针对起重吊钩常用的高强度合金钢材质，在渲染软件中调配了对应的金属材质参数，调整金属度、粗糙度与反射参数，还原合金钢锻造后经表面处理的哑光金属质感，添加了细微的表面纹理模拟实际锻造件的表面肌理，避免渲染效果过于塑料化。渲染阶段采用工作室三点布光方案，主光源从侧上方打光突出钩身的曲面轮廓与金属反光，辅光源补亮暗部避免死黑，背景采用浅灰色渐变背景突出模型主体，添加柔和的地面阴影增强模型的立体感与真实感。结构设计上充分考虑起重作业的受力特性，钩身的弧形截面按照受弯构件的受力规律做了变截面设计，承重最大的钩背位置截面厚度最大，向钩尖方向逐步平滑减薄，在保证3吨额定承重安全系数的前提下尽可能降低吊钩自身重量，顶部螺纹段的长度与直径经过匹配计算，保证螺纹连接的抗剪切、抗拉伸强度满足起重作业的安全要求，整体模型几何精度高，曲面质量优异，可用于起重产品的结构展示、装配模拟、工程受力分析以及产品宣传渲染等场景。
