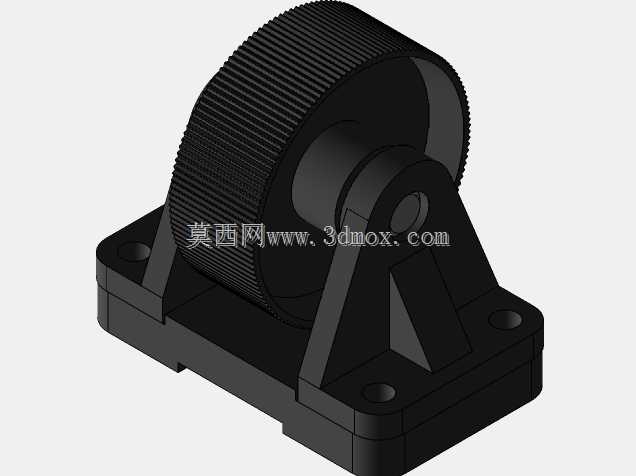

带安装底座的重载滚轮支撑结构

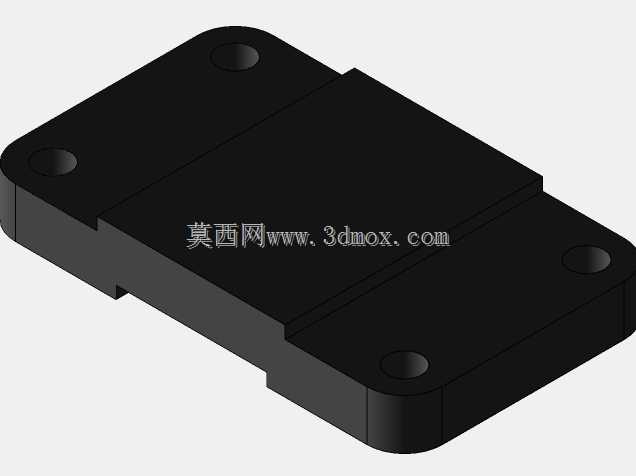

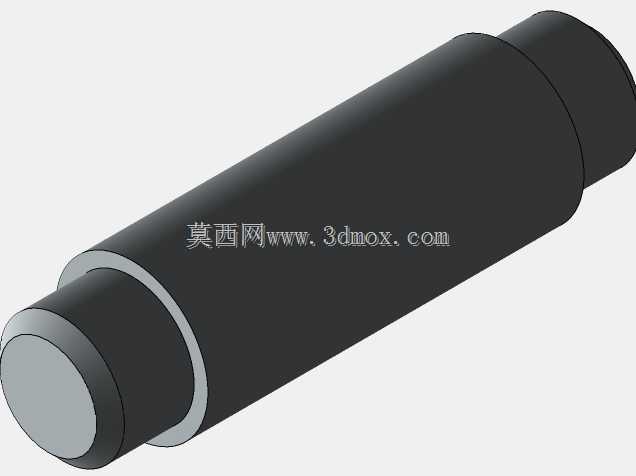

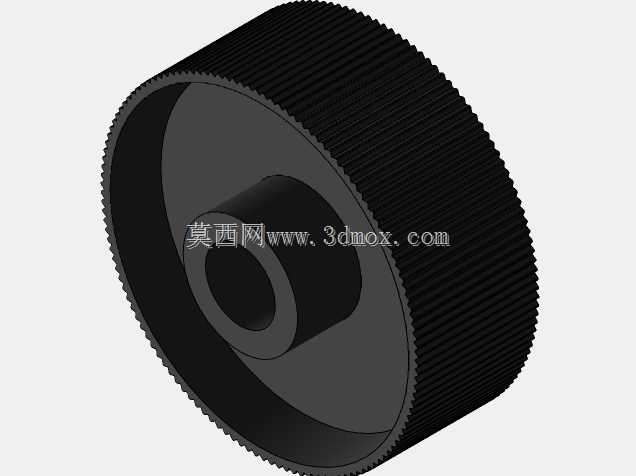

该滚轮支撑结构主要应用于工业生产线物料输送、重型设备移动导向、工装夹具位移承载等场景，在自动化输送线、重型仓储移位装置、机床辅助送料机构中承担承载与滚动导向的核心作用，可有效降低构件移动时的摩擦阻力，保障重载工况下的位移平顺性。从实际用途来看，该结构既可以作为独立的滚动支撑单元安装在设备机架上，承托上方移动的工装台架或物料载具，也可以成对组合作为小型重载移动模组的行走轮组，适配车间内短距离重型工件转运的需求，相比普通无支撑滚轮，其一体式底座设计大幅提升了承载时的结构稳定性，避免滚轮受偏载时出现轴体变形、滚轮偏移的问题。在功能特性上，滚轮外圈采用直纹滚花设计，可增大接触摩擦力，避免与被承托构件接触时出现打滑空转的情况，尤其适配金属材质载具的接触传动场景；两侧三角加强筋的支撑结构将滚轮轴的受力均匀传导至整个安装底座，避免应力集中在轴孔位置，大幅提升整体结构的抗冲击载荷能力；底座四角设置沉头安装孔，可通过内六角螺栓直接固定在设备安装面，安装后螺栓头完全沉入沉孔内，不会突出底座平面干涉其他构件运动。设计思路上，该结构优先考虑重载工况下的结构可靠性，将滚轮与支撑座设计为一体式装配单元，省去了现场单独装配滚轮轴、调整支撑同轴度的工序，滚轮与支撑座的轴孔配合采用基孔制过渡配合，既保障滚轮转动时无旷量，也避免过盈配合导致的滚轮转动卡滞；支撑臂采用斜向三角加强结构，在不额外增加整体壁厚的前提下提升了支撑臂的抗弯强度，兼顾了结构强度与整体重量控制。外形尺寸与安装边界方面，整体结构采用矩形安装底座，底座长宽尺寸适配常规工业铝型材与型钢机架的安装孔距，滚轮外径大于支撑座整体高度的二分之一，保障滚轮有足够的接触线长度承载载荷，滚轮两侧与支撑臂之间预留均匀间隙，避免滚轮转动时与支撑臂发生摩擦剐蹭，安装底座的沉头孔深度适配常规规格内六角螺栓的头部高度，安装完成后整体结构的最低面与安装面完全贴合，无悬空翘边的情况，滚轮最高点距离安装面的高度经过精准核算，可适配多数常规输送线的载具高度差要求，无需额外加装调整垫片即可完成装配。
