带轴套式弹性柱销联轴器结构设计

这款联轴器是机械传动系统中用于连接两根不同设备轴端的核心传动部件，主要应用在存在一定安装同轴度偏差、运行过程中会产生小幅振动的工业传动场景中，比如中小型输送机驱动端、通用泵组动力连接、轻工机械传动链路、普通机床进给传动端等场景，能够在主动轴与从动轴之间稳定传递旋转扭矩，同时补偿两轴之间因安装误差、承载变形、基座沉降带来的径向、角向与轴向小幅偏移，避免轴端因硬性对接产生额外的弯曲应力，延长配套动力设备与工作机构的轴承、轴系使用寿命。

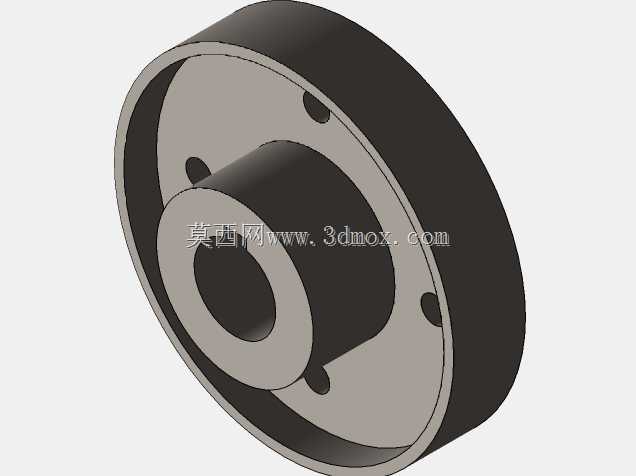

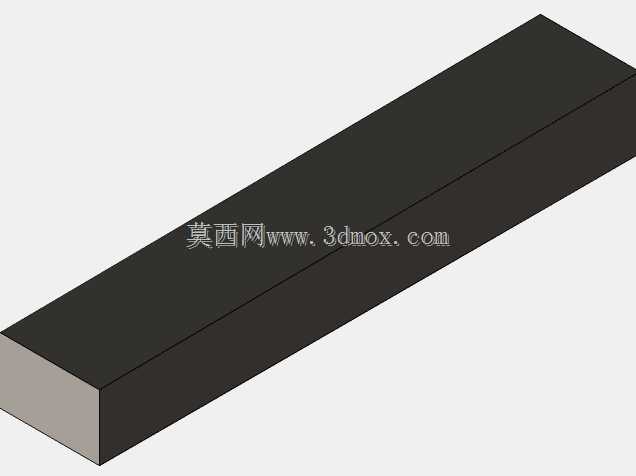

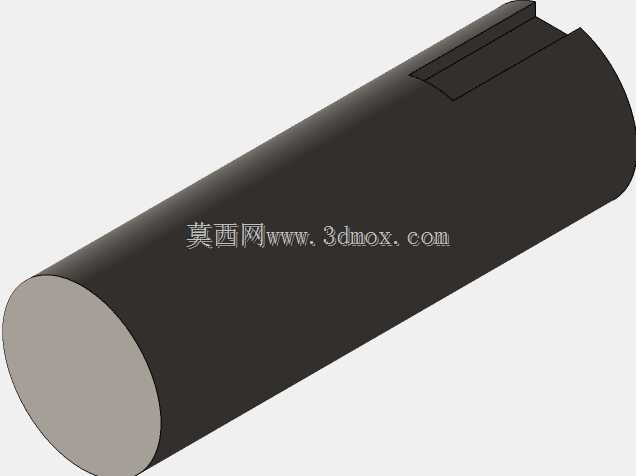

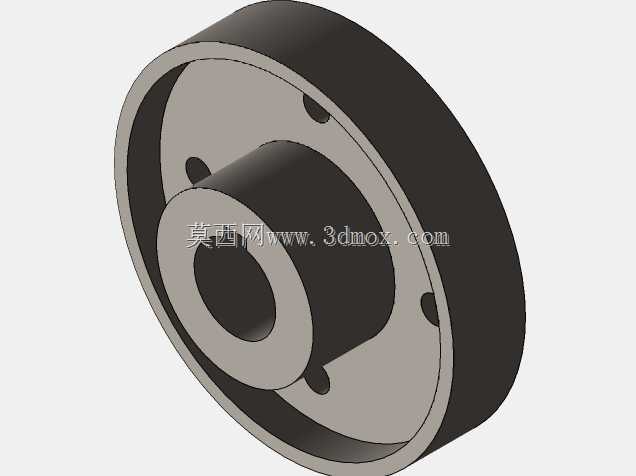

从功能特性来看，这款联轴器采用带延伸轴套的半体结构，其中一侧半联轴器自带加长轴套段，能够直接套接在对应轴端，通过平键实现周向固定，相比普通短毂联轴器拥有更长的轴段配合长度，在传递同等扭矩的情况下轴面接触应力更低，适配轴径稍大、悬伸长度有要求的安装场景；两半联轴器的对接端采用柱销加弹性缓冲件的连接结构，柱销穿入对应销孔后通过端部紧固件锁紧，弹性件填充在柱销与销孔的间隙中，传动过程中可以缓冲启动瞬间的冲击载荷，吸收运行中产生的小幅振动，降低传动链路的噪音水平，同时允许两轴之间存在不超过1度的角向偏差与0.5毫米以内的径向偏移，降低现场安装时的同轴度找正难度。

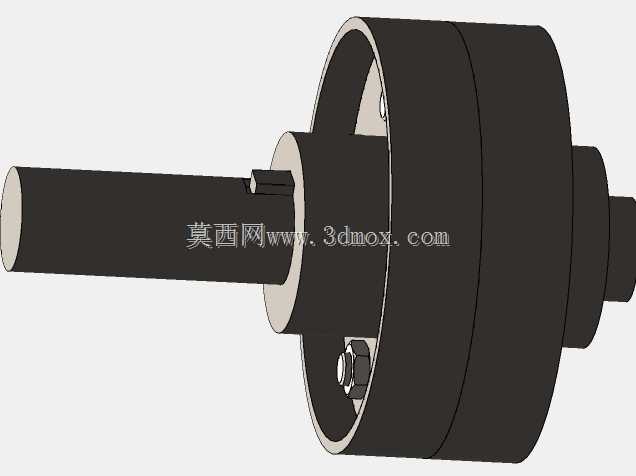

设计过程中首先根据常规通用传动场景的额定传递扭矩范围，确定了联轴器的整体外径尺寸，保证外圆轮廓不会超出常规安装空间的边界，不会与周边的防护罩、机架结构产生干涉；其次对轴毂的配合长度进行了优化，加长轴套段的长度按照对应轴径的1.2倍进行设计，既保证足够的配合抱紧力，又不会过度占用轴端的安装空间；销孔的分布采用圆周均布设计，保证每个柱销承受的载荷均匀，避免局部柱销过载断裂；端部的紧固件采用沉置式安装，不会突出联轴器的外圆端面，保证高速旋转时不会产生额外的风阻与安全隐患。安装时仅需要将两个半联轴器分别固定在主动轴与从动轴端，调整两轴的大致同轴度后装入柱销与弹性缓冲件，锁紧端部紧固件即可完成装配，后期维护时仅需要检查弹性件的磨损情况，不需要整体拆卸轴端设备，维护操作十分便捷。
