带滚花外圈同步传动带轮结构设计

项目分类:齿轮 发布时间:2021-04-09 ID:128523
  • 带滚花外圈同步传动带轮结构设计
  • 带滚花外圈同步传动带轮结构设计
  • 带滚花外圈同步传动带轮结构设计
  • 带滚花外圈同步传动带轮结构设计
  • 带滚花外圈同步传动带轮结构设计
  • 带滚花外圈同步传动带轮结构设计
  • 带滚花外圈同步传动带轮结构设计
  • 带滚花外圈同步传动带轮结构设计
  • 带滚花外圈同步传动带轮结构设计
  • 带滚花外圈同步传动带轮结构设计

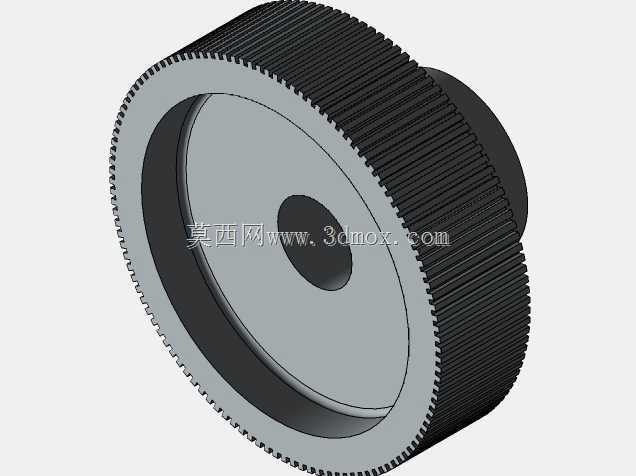

该带轮结构是机械传动系统中常用的动力传递部件,主要应用于需要精准同步传动、小空间紧凑布局的轻载传动场景,常见于小型自动化设备、精密检测仪器、办公自动化设备以及小型输送机构的动力传输环节,承担着将电机输出的旋转动力通过同步带传递至执行端的核心作用,可有效避免传统平带传动的打滑问题,保障传动比的精准稳定。从功能特性来看,该轮体采用外圈周向细密齿形设计,可与同步带的齿形完全啮合,传动过程中无滑差,传动效率可达98%以上,轮体外圈外侧设计有整周滚花结构,既可以在手动调试设备时增大手指与轮体的摩擦力,方便操作人员手动盘车调整机构位置,也可在特定需要摩擦传动的辅助场景下提供额外的摩擦接触面,拓展部件的使用场景。轮体中心设计有同轴安装通孔,用于与传动轴配合安装,孔位与轮体的同轴度公差控制在0.02mm以内,可保障高速转动时的动平衡性能,避免运转过程中出现偏摆振动;轮体采用台阶式结构设计,大直径的带齿外圈与小直径的安装凸台形成明确的安装限位,安装时凸台侧可紧贴设备安装板的定位面,快速确定轮体的轴向安装位置,无需额外调整轴向间隙,大幅提升装配效率。从设计思路来看,该轮体采用一体化结构设计,减少了分体装配带来的累积误差,整体结构简洁,没有多余的冗余结构,在保障结构强度的前提下尽可能控制轮体自重,降低转动惯量,适合频繁启停的传动工况;轮体的内凹式辐板设计,既可以减轻整体重量,也可以为同步带的侧边提供一定的防护空间,避免同步带运转过程中与周边结构发生剐蹭磨损。在安装边界方面,该轮体的轴向总厚度适配常规宽度的同步带,安装凸台的直径与常见的设备安装板过孔尺寸匹配,中心安装孔可适配不同直径的传动轴,也可根据实际使用需求加工键槽或顶丝孔,满足不同的扭矩传递需求;轮体的外圆齿形参数符合通用同步带的啮合标准,可直接与市售的对应型号同步带配合使用,无需定制专用传动带,降低设备的后期维护成本。实际使用过程中,该轮体可适配正反转频繁切换的传动工况,齿形的啮合间隙经过优化设计,换向时的空程误差极小,可满足精密传动场合的定位精度要求,滚花结构的粗糙度经过合理控制,手动操作时不会划伤操作人员手部,同时也能提供足够的摩擦力避免打滑。
