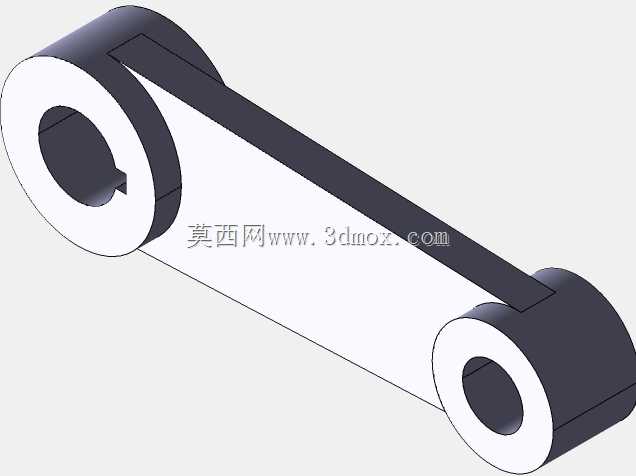

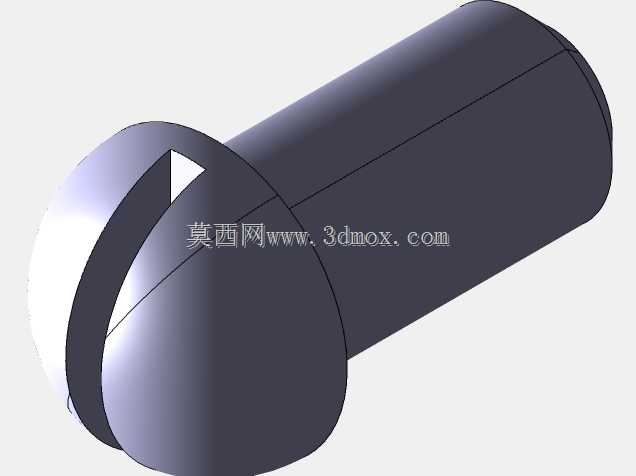

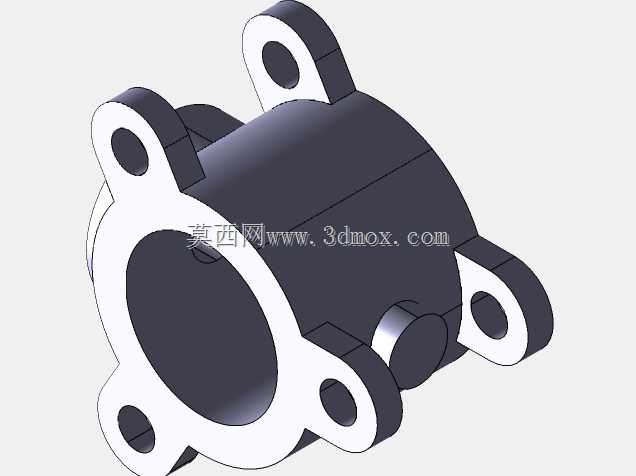

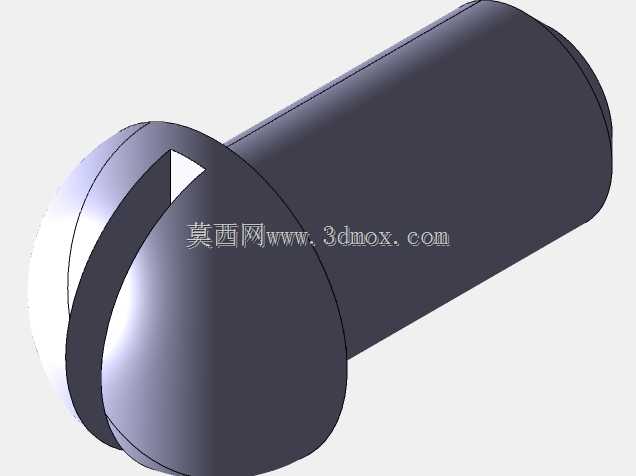

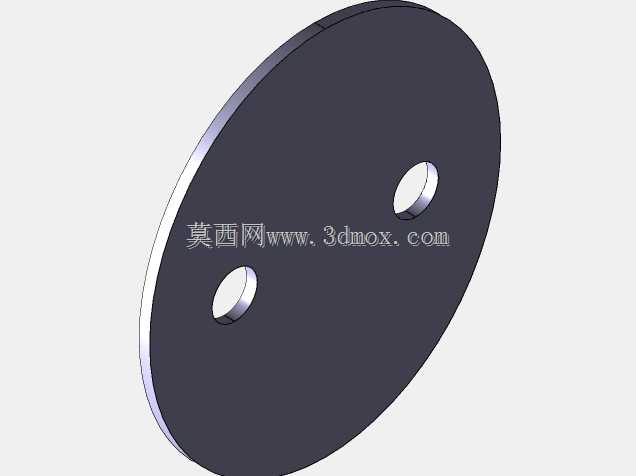

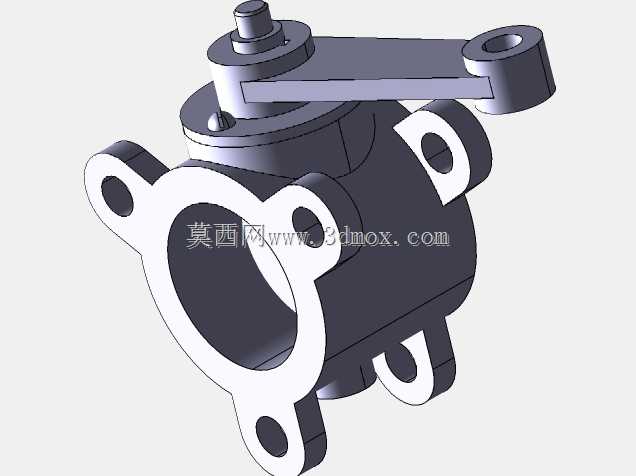

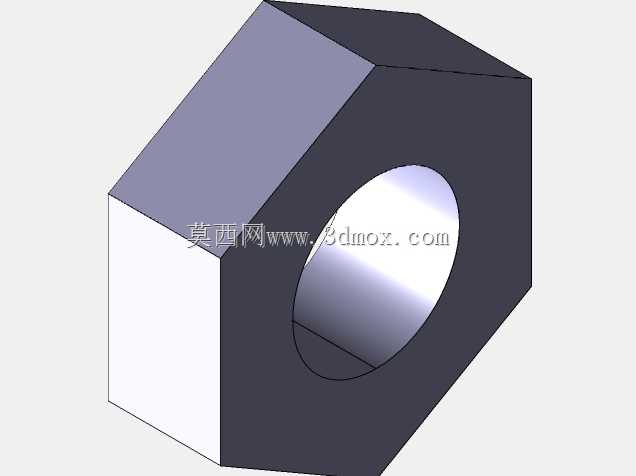

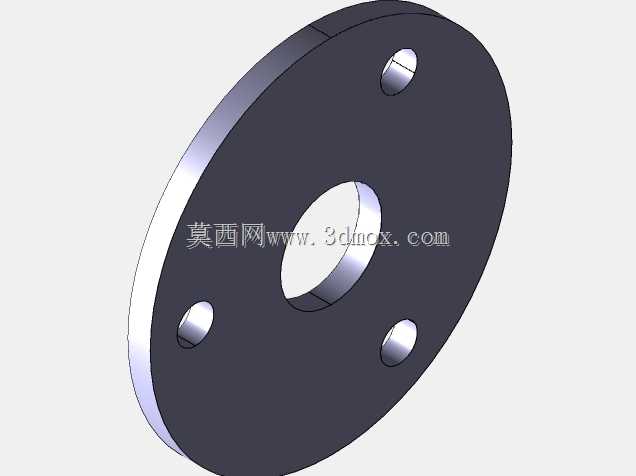

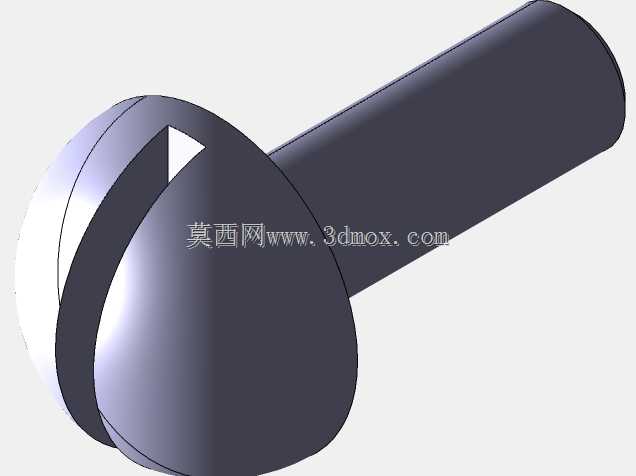

双吊耳式蝶阀传动连接构件结构设计

该构件是蝶阀启闭传动系统中的核心连接部件，主要应用于市政给排水管网、工业流体输送管线、暖通空调循环水系统、化工介质输送管路中的中线蝶阀与偏心蝶阀产品，承担阀杆与驱动执行机构之间的动力传递作用，是将执行端的旋转扭矩转化为阀板启闭动作的关键传力结构。在实际管路运行场景中，该构件一端与阀杆伸出端通过键槽实现周向固定，另一端与驱动手柄、气动执行器或电动执行器的输出端铰接，能够在0-90度的旋转行程内稳定传递扭矩，带动阀板完成全开、全关及中间开度的调节动作，适配公称通径DN50至DN300区间的中低压蝶阀产品，可承受最高1.6MPa的管路工作压力下的启闭扭矩载荷。从功能特性来看，该构件采用对称式双铰接孔设计，两端的同轴通孔分别匹配阀杆与驱动端的连接轴径，其中与阀杆配合的孔内加工有标准平键槽，能够有效避免传动过程中出现周向打滑，保证扭矩传递的精准性，避免阀板开度出现控制偏差；构件主体采用等截面矩形臂结构，在保证整体抗弯、抗扭强度的前提下尽可能缩减了非受力区域的材料厚度，既降低了构件自身重量，也减少了传动过程中的转动惯量，让启闭操作更加轻便省力，同时臂身与两端轴套采用一体化圆弧过渡设计，有效消除了应力集中点，在频繁启闭的交变载荷作用下不会出现根部断裂的失效问题。在设计思路上，该构件充分考虑了蝶阀安装空间的边界限制，整体采用扁平化布局，臂身厚度控制在合理区间，能够适配蝶阀顶部的安装腔尺寸，不会与阀体、密封压盖等周边部件产生运动干涉；两端铰接孔的中心距经过精准计算，匹配对应通径蝶阀的启闭行程要求，保证驱动端转动90度时阀板恰好到达全开或全关位置，避免出现行程过位导致的密封面挤压损伤或是行程不足导致的内漏问题。从安装边界来看，与阀杆配合的孔位公差采用H7/k6的过渡配合，既保证装配时的便捷性，也能消除配合间隙带来的传动空程；与驱动端配合的孔位预留了标准销钉安装空间，可通过圆柱销实现与执行器输出端的可靠固定，构件整体的外轮廓无尖锐棱角，所有边角均做了倒圆角处理，既避免安装过程中划伤操作人员，也能减少长期使用过程中的锈蚀积垢问题，适配户外露天、潮湿井下等多种复杂安装环境的使用需求，保证蝶阀在长期运行过程中传动环节的可靠性与稳定性。
