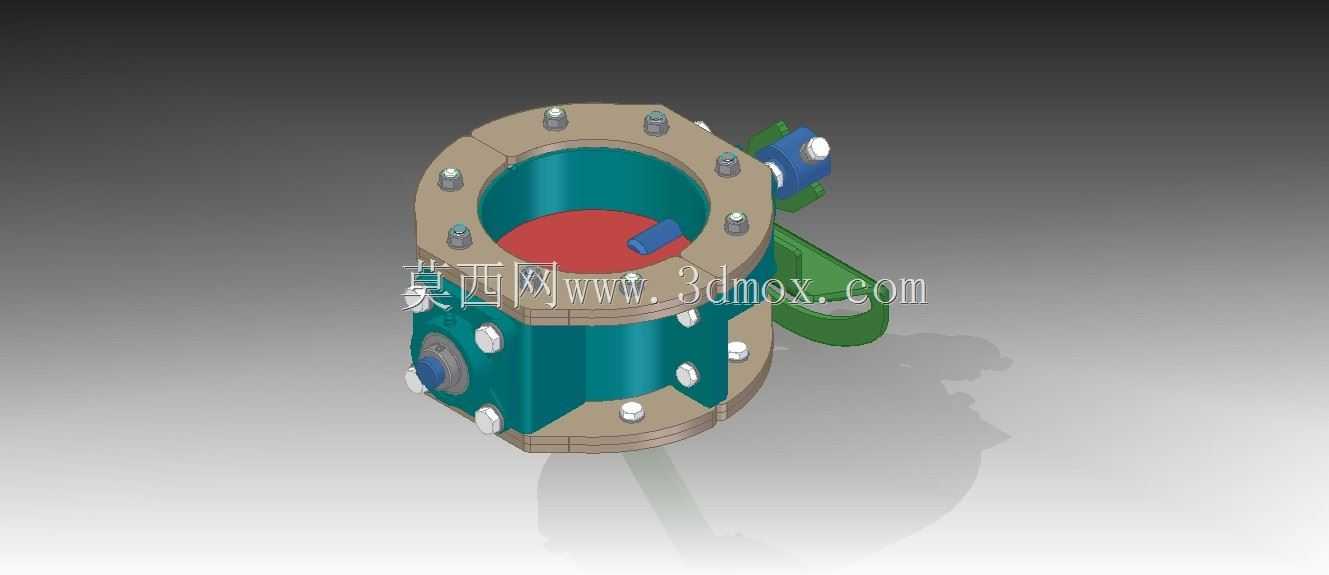

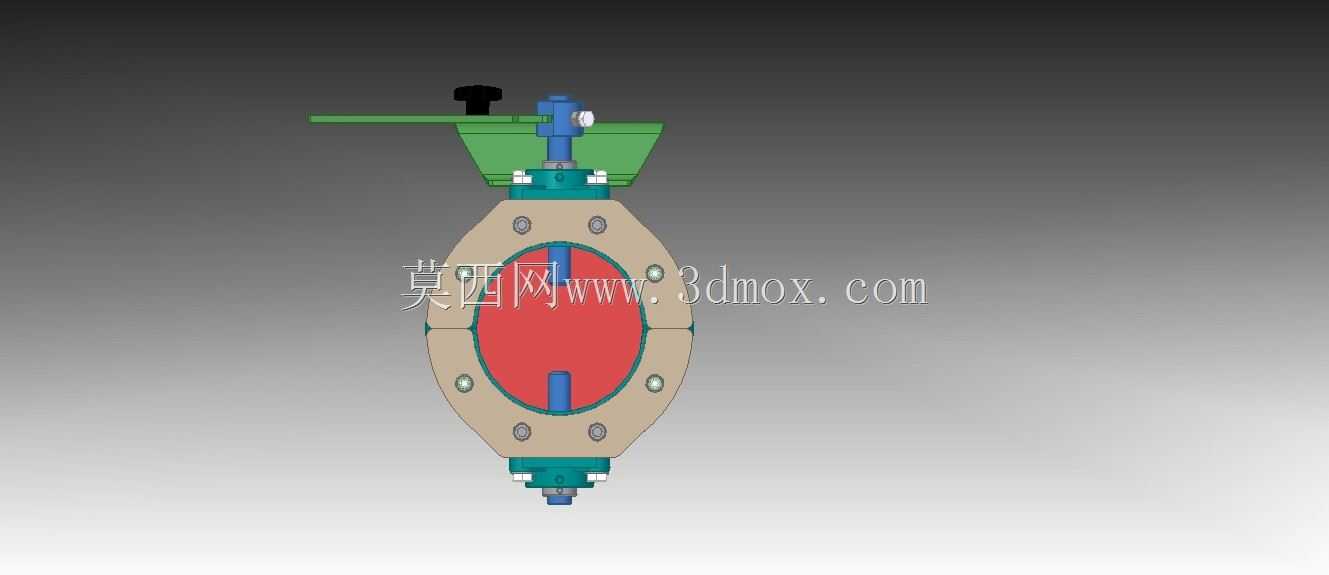

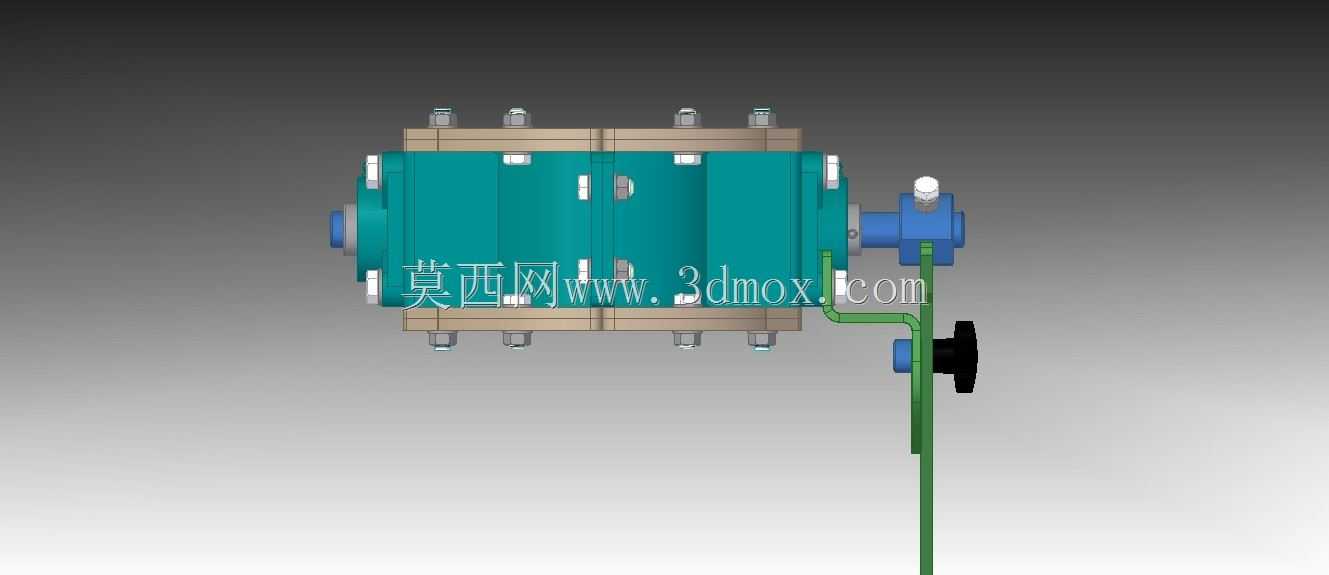

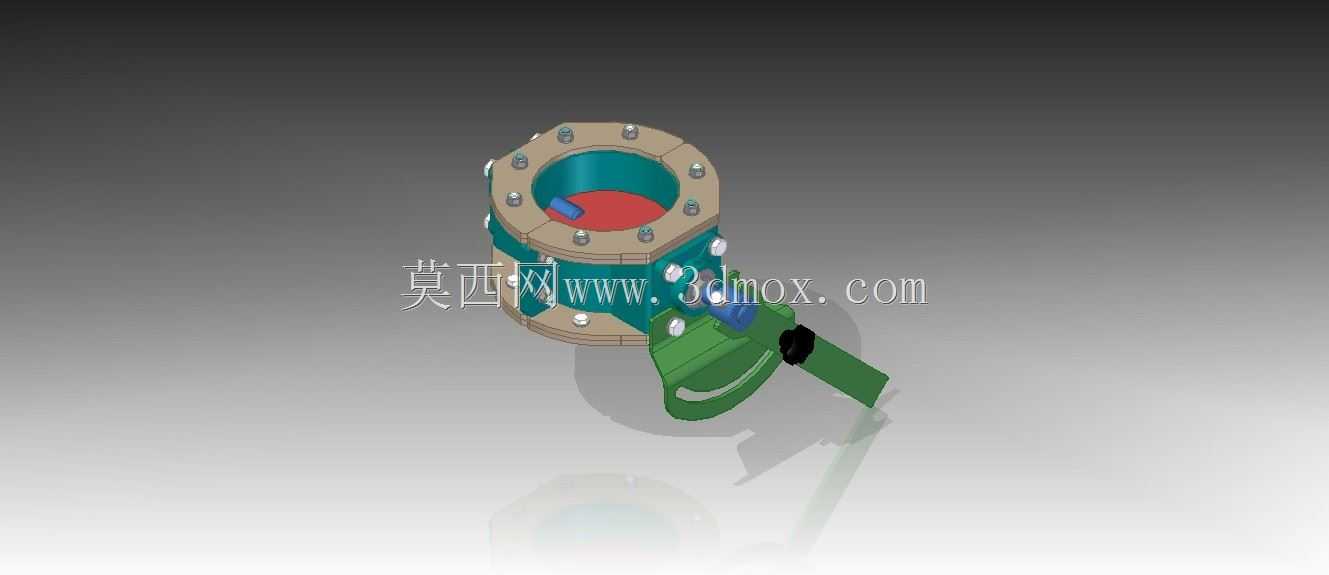

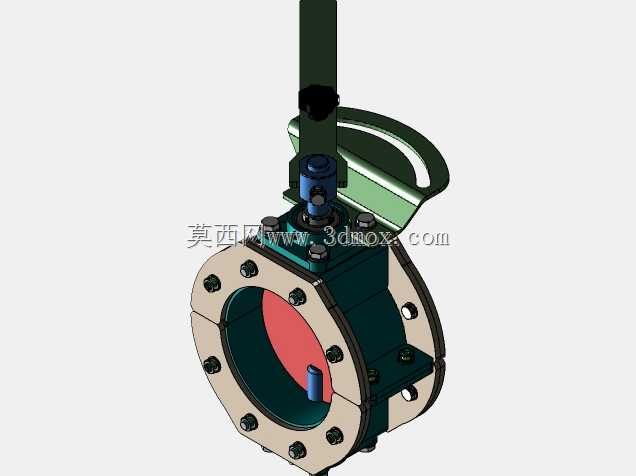

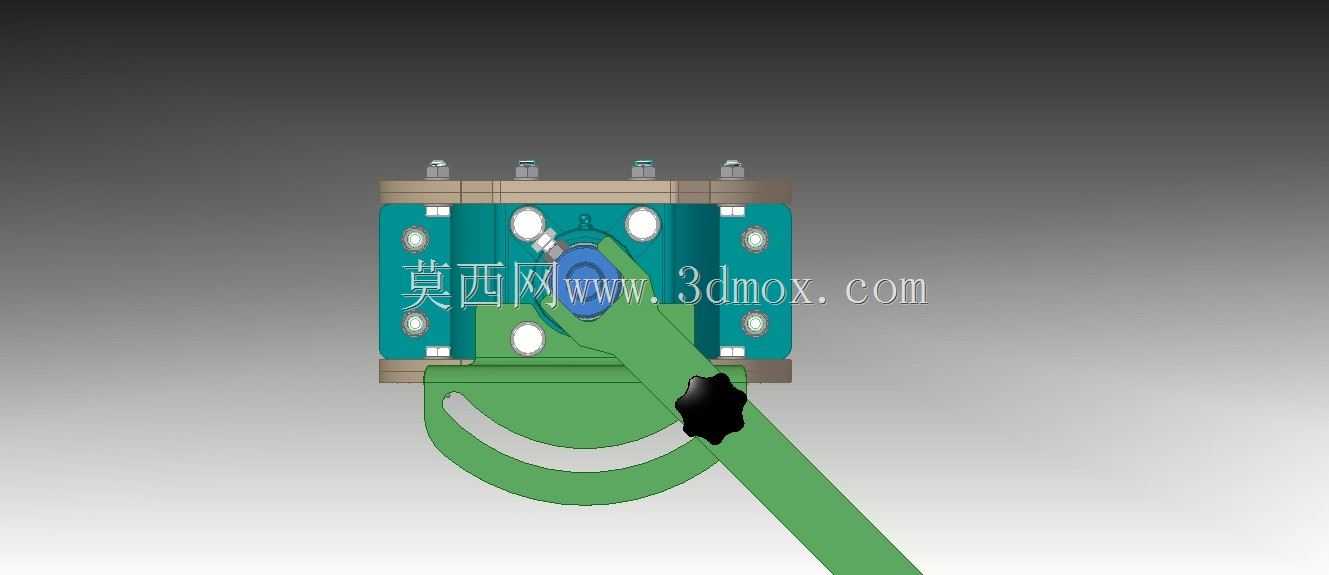

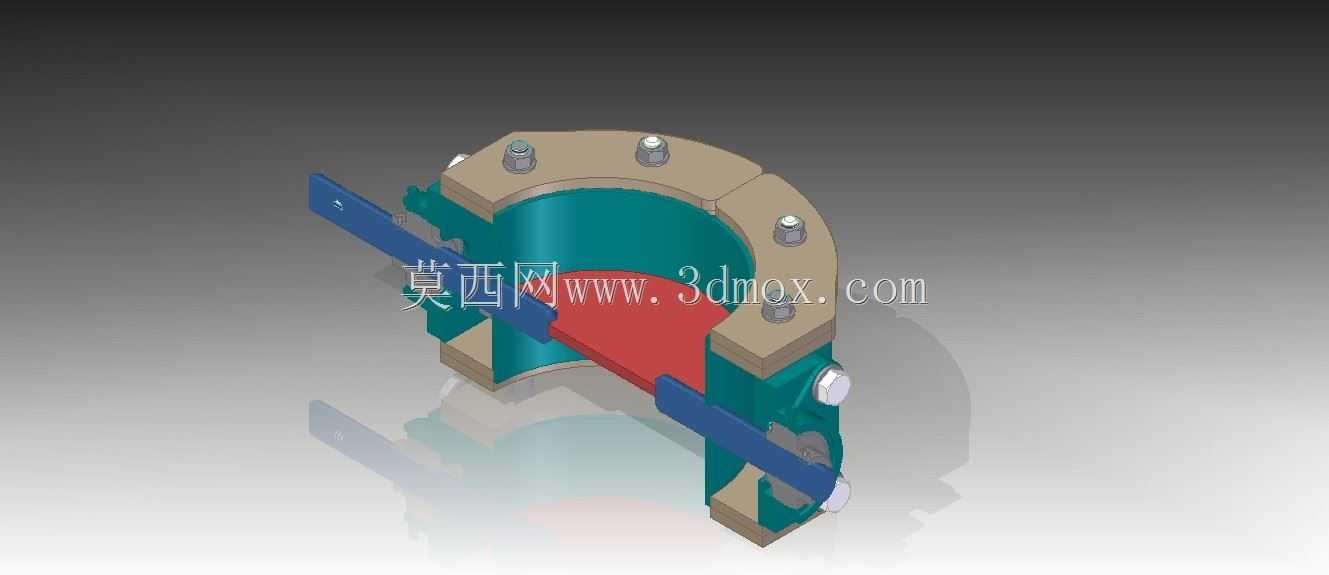

DN150手动对夹式蝶阀结构设计

这款DN150规格的蝶阀，主要应用在市政给排水、暖通空调循环水、化工流体输送、消防管网等中低压管路系统中，作为管路通断与流量调节的核心控制部件，承担着截断管路介质、调节介质流量的核心作用，适配清水、弱腐蚀性流体、压缩空气等多种常见工业介质的输送场景，在楼宇管网、工业厂区管线、水处理场站中都有广泛的适配空间。从功能特性来看，该款蝶阀采用手柄驱动的手动操作结构，扳动手柄即可带动阀杆转动，直接驱动阀内的蝶板做0-90度的回转运动，当蝶板回转至0度时阀门完全开启，介质流道通畅压损极小，回转至90度时阀门完全截断，可实现可靠的管路密封，中间角度区间可根据管路流量需求做对应调节，操作直观便捷，无需额外辅助动力，适合现场人工快速操作的工况。产品设计过程中，优先考虑了对夹式安装的空间适配性，阀体采用上下分体式法兰夹持结构，周向均匀布置螺栓连接孔，安装时可直接夹在两片管路法兰之间，无需在阀体上额外加工法兰对接结构，大幅压缩了阀门自身的轴向安装尺寸，能有效节省管路排布的空间，尤其适合安装空间局促的管线场景。密封结构上，阀体内圈设置全包覆的密封胶圈，蝶板边缘做圆弧过渡处理，关闭时蝶板与密封圈紧密贴合，保证截断状态下无介质渗漏，同时降低启闭过程中的密封件磨损，延长阀门的实际使用寿命。驱动端的手柄带定位卡位结构，可在常用开度位置实现锁定，避免管路介质压力波动导致阀板自行移位，保证工况调节的稳定性。外形尺寸上，该阀门通径为150mm，整体结构紧凑，阀体径向尺寸匹配标准DN150管路法兰的螺栓孔距，轴向安装厚度远小于同通径的闸阀、截止阀，安装边界清晰，无需在管路中预留过长的安装段，适配现有标准管路的改造与新建管线的排布需求。结构细节上，阀杆与蝶板采用防转销连接，保证扭矩传递的可靠性，阀杆与阀体之间设置轴套与密封填料，既降低阀杆转动的摩擦阻力，又避免介质沿阀杆位置出现外漏，整体结构零件数量少，后期维护拆卸便捷，可快速更换密封件等易损部件，降低全生命周期的使用成本。
