法兰连接手动截止阀工业管路构件

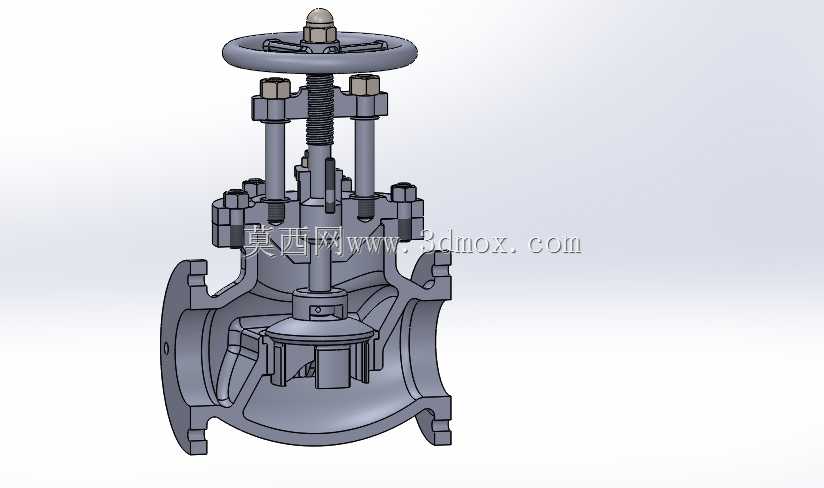

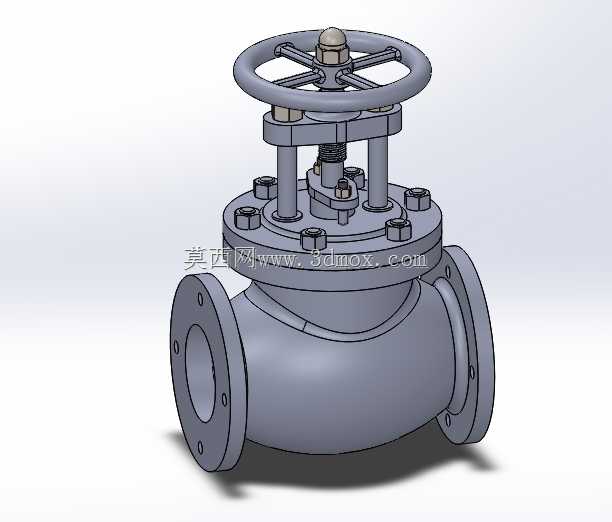

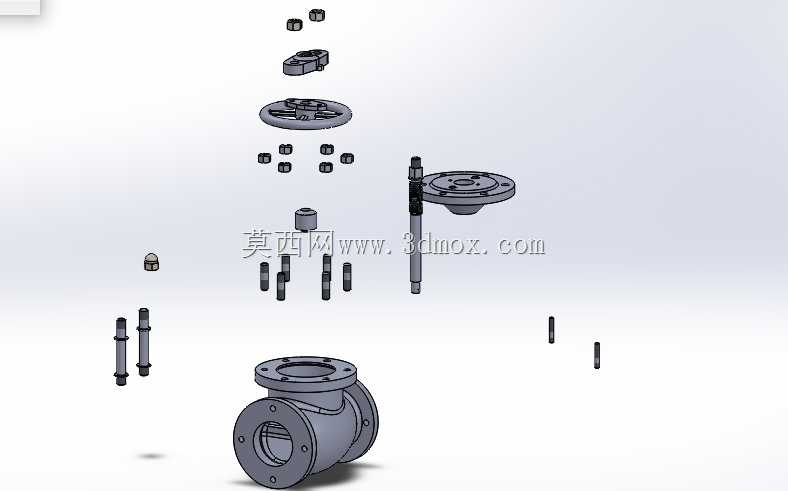

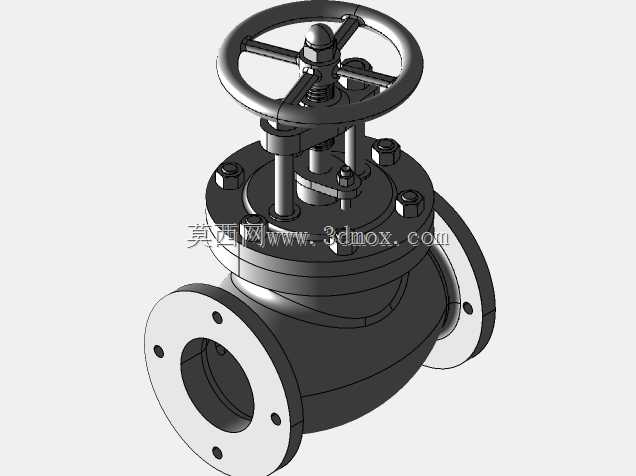

这款手动法兰式截止阀主要应用于石油化工、市政给排水、热力管网、冶金生产等工业管路系统中，承担管路介质通断控制、流量调节的核心作用，可适配清水、蒸汽、油品、弱腐蚀性流体等多种常见工业输送介质，在需要精准管控管路通断、避免介质倒流或误通的工况场景中具备稳定可靠的表现。从功能特性来看，该阀采用手轮驱动的明杆结构设计，操作时手轮带动阀杆做升降运动，可直观判断阀门的启闭状态，阀瓣与阀座采用锥面密封配合，密封面贴合紧密，启闭过程中密封面间无相对滑动摩擦，长期使用磨损量小，密封性能稳定，相比同通径闸阀具备更优秀的流量调节精度，可在全开至全关区间内实现管路流量的线性调控，同时阀瓣启闭行程较短，操作响应速度更快。在设计思路上，整体结构遵循工业阀门的通用设计规范，阀体采用流线型流道设计，介质流经阀体时的流阻更低，可有效减少管路系统的压力损失，降低输送能耗；中法兰采用螺栓紧固连接结构，搭配密封垫片实现中腔密封，螺栓沿法兰圆周均匀排布，紧固受力均匀，可承受管路内的额定工作压力，同时便于后期拆解维护，更换密封件或内部构件无需整体切割管路；两端采用标准法兰连接结构，法兰盘上的螺栓孔位置、孔径尺寸均匹配对应压力等级的管路法兰标准，安装时可直接与同规格管路法兰对接，无需额外加工适配构件。从安装边界来看，该阀需按照阀体上标注的介质流向箭头安装，优先选择水平管段垂直安装的布置方式，手轮朝上预留足够的操作空间，便于日常启闭操作与后期维护，安装前需确认管路法兰端面的平行度与同轴度，避免强行对接导致阀体受力变形，手轮操作侧需预留不小于手轮直径的操作空间，方便操作人员施加启闭力矩，同时阀体两侧需预留一定的检修空间，便于后期更换填料、拆解检修内部构件。整体结构紧凑，刚性充足，可适配多数中低压工业管路的安装需求，在常规工况下可长期稳定运行，有效保障管路系统的运行安全。
