矿山散料输送用斗式提升机塔架结构

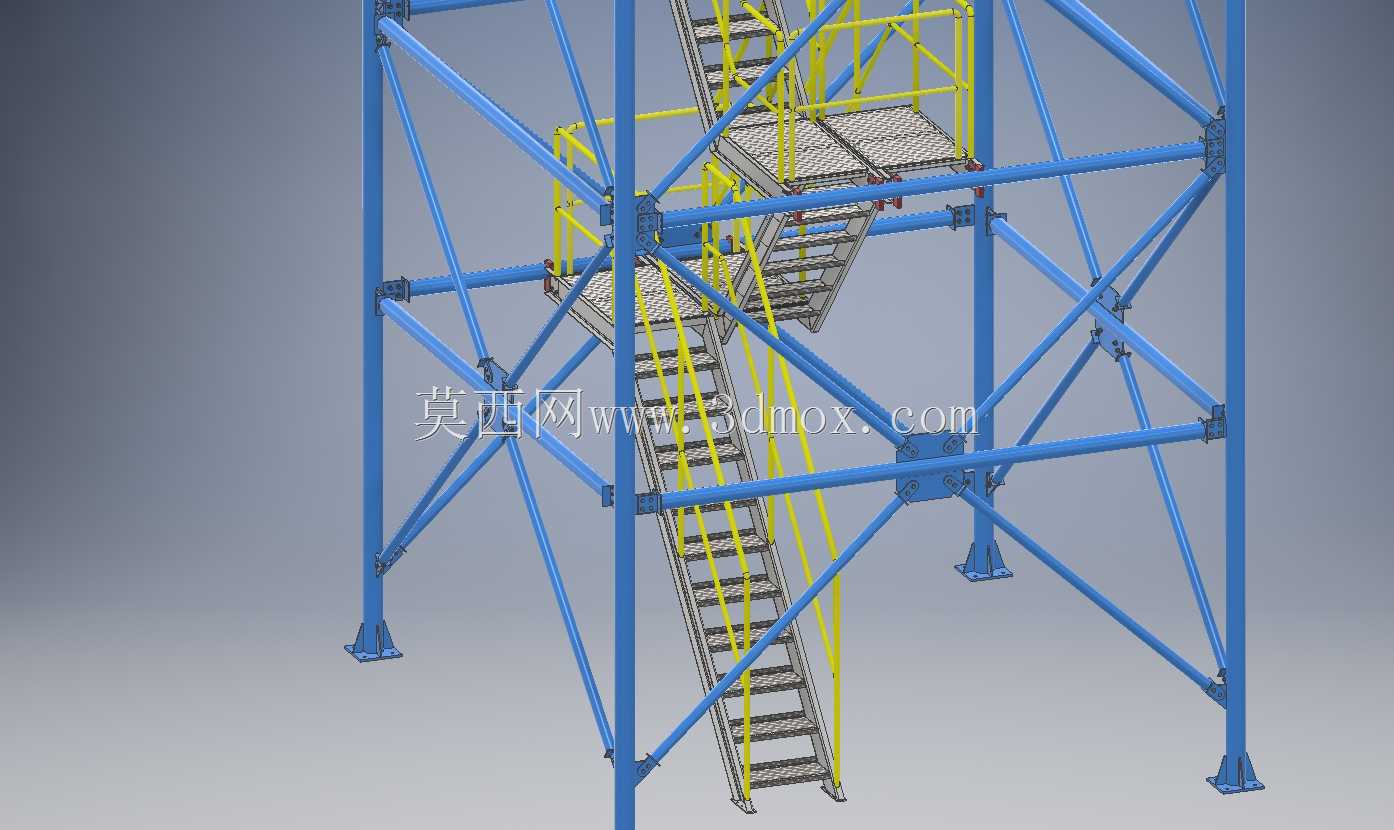

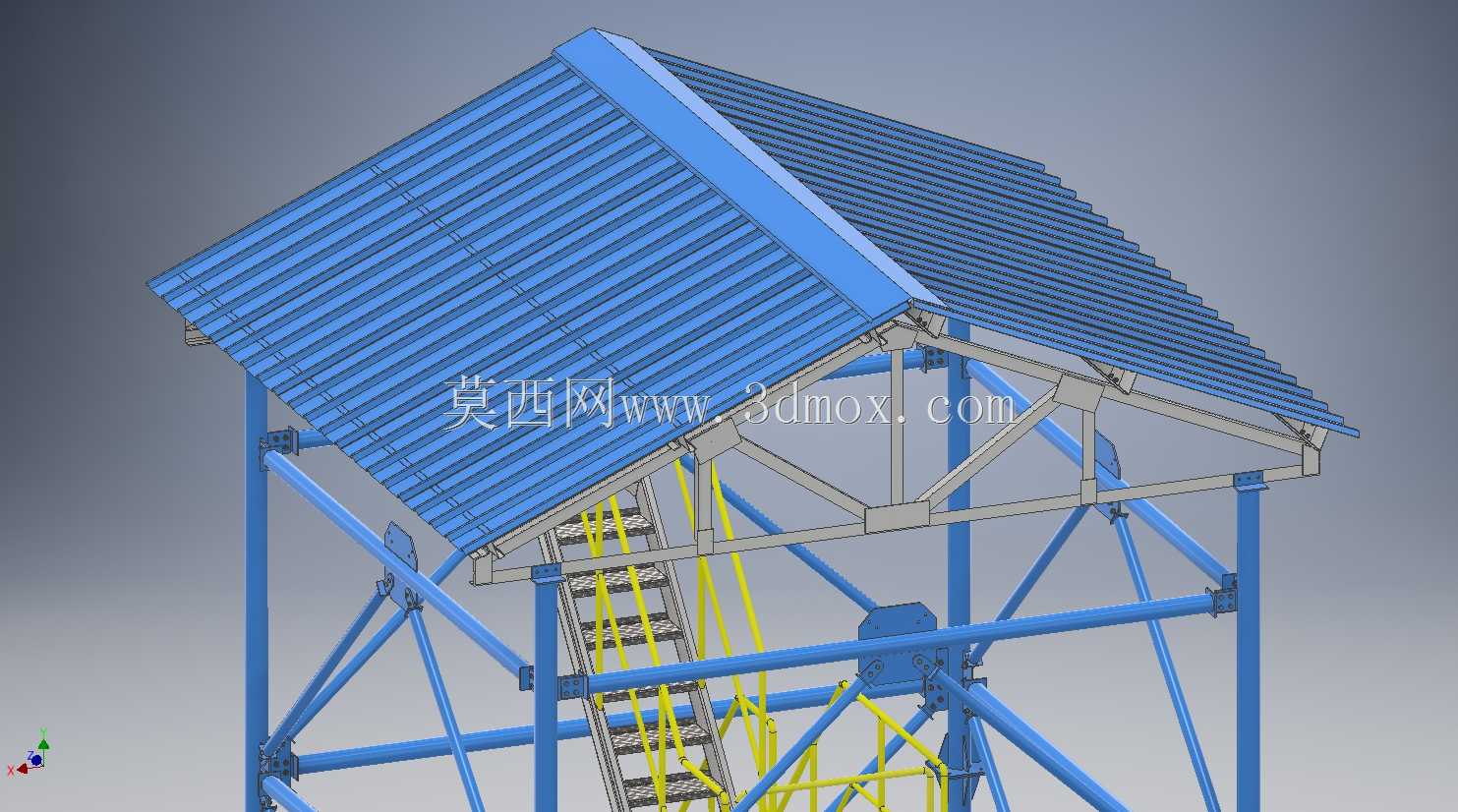

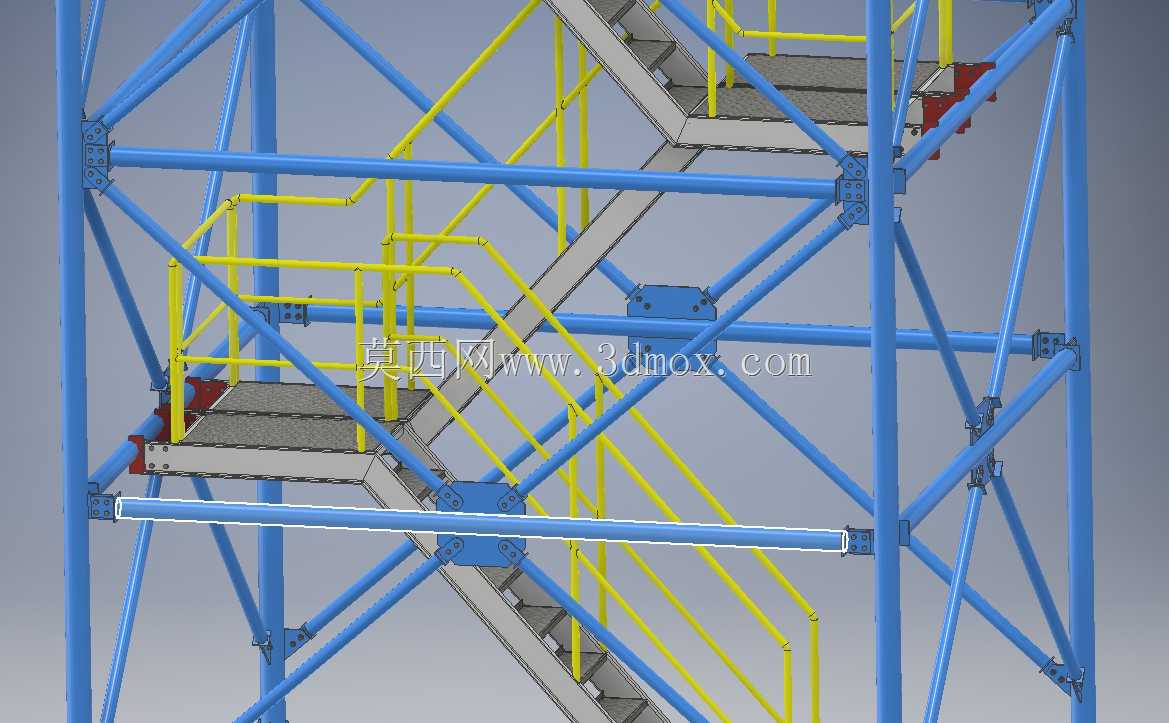

该斗式提升机塔架主要应用于矿山、建材、粮食加工等行业的散状物料垂直输送场景，作为斗式提升机的上部承载与防护结构，承担着支撑提升机头部总成、遮挡雨雪侵蚀、提供设备检修通道的核心作用，适配砂石、矿石、谷物、煤粉等各类颗粒状、小块状散料的连续垂直提升作业，可在露天厂区、矿区堆场等无厂房遮蔽的户外场景长期稳定服役。从功能特性来看，该塔架采用桁架式钢结构设计，主体支撑立柱搭配多组斜向支撑腹杆，在保证整体结构抗风、抗振承载力的前提下，大幅降低了结构自重，减少了基础施工的载荷要求；塔架内部集成了带安全护笼的直爬梯，可供运维人员直达提升机头部平台，完成链轮张紧调整、料斗检修、传动部件维护等日常作业；顶部设置双坡式彩钢防雨棚，坡面角度适配常规降水滑落需求，可完全遮蔽提升机头部的传动组件、卸料溜槽，避免雨水侵入造成物料受潮、设备锈蚀问题，防雨棚下方预留了充足的操作空间，满足检修作业的活动范围要求。在设计思路上，该结构优先遵循户外重载设备的稳定性要求，所有钢结构节点均采用刚性连接设计，可承受提升机运行过程中的持续振动载荷与极端天气下的风载、雪载；支撑框架的杆件排布充分避让了提升机的料斗运行通道、传动部件安装空间，不会对设备的正常运行造成干涉；爬梯的步距、护笼间距均符合高空作业的安全规范要求，顶部防雨棚的挑檐长度经过核算，可完全覆盖头部作业区域，避免飘雨打湿检修平台。从安装边界来看，该塔架底部采用法兰盘与混凝土基础预埋螺栓连接，安装时需保证基础平面的水平度偏差在允许范围内，四根主立柱的垂直度偏差需控制在规范要求区间内；塔架整体宽度适配对应规格斗式提升机的整机宽度，两侧预留的检修通道宽度满足人员通行与小型工具搬运需求，顶部防雨棚的外沿尺寸超出塔架主体轮廓，安装时需注意与周边其他输送设备、厂房结构的安全距离，避免出现空间干涉，整体结构可根据提升机的额定输送量、提升高度调整杆件规格与整体尺寸，适配不同产能的生产线配套需求。
