手摇式齿轮传动钢丝绳牵引提升装置

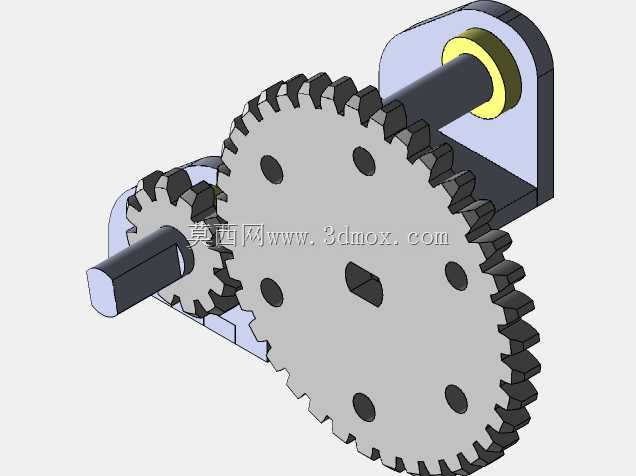

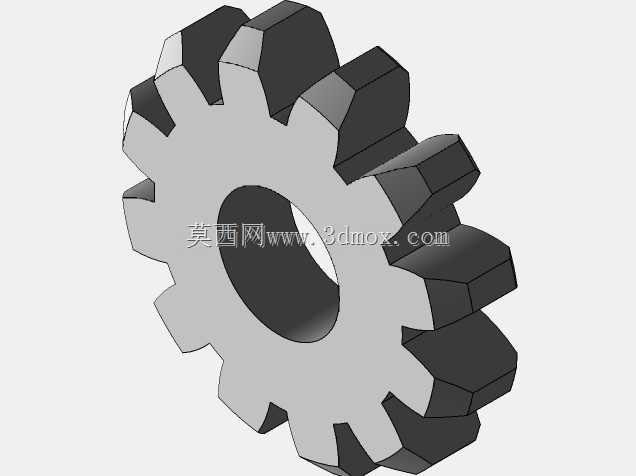

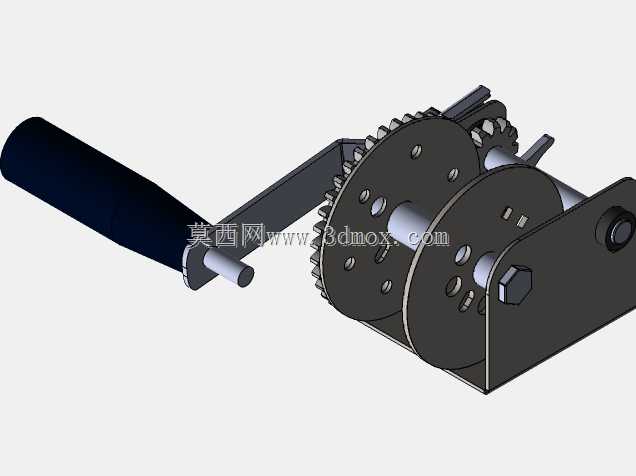

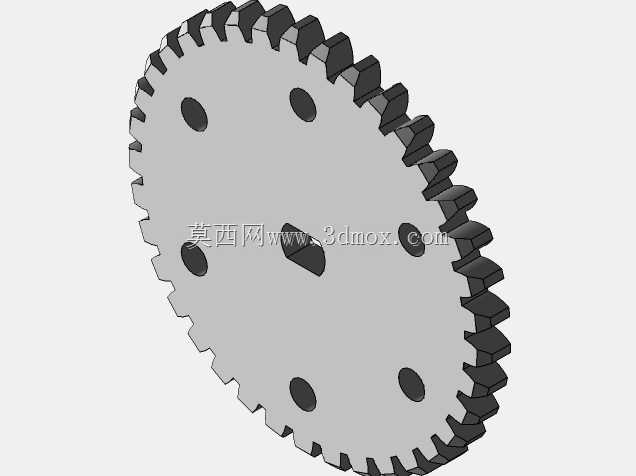

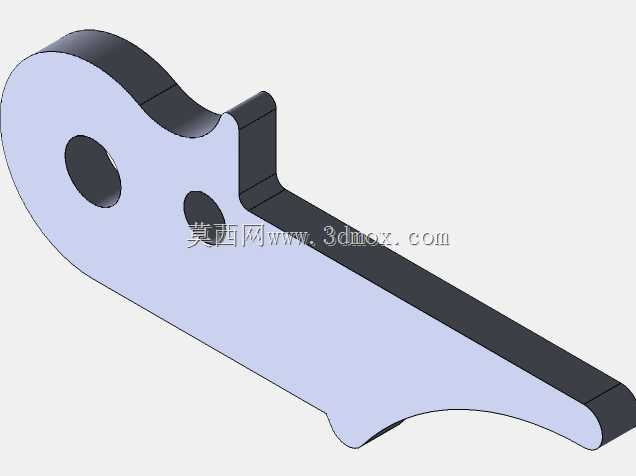

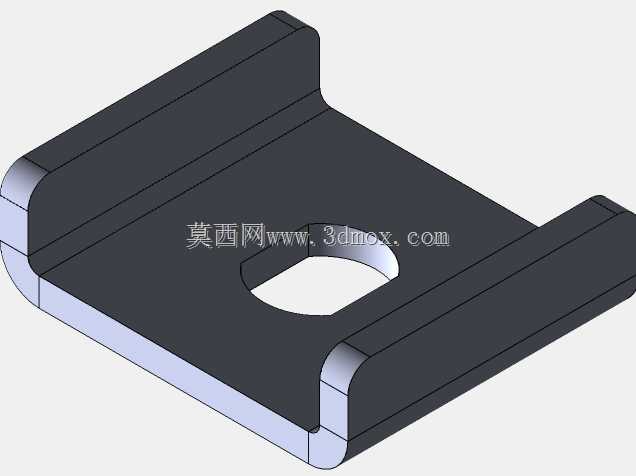

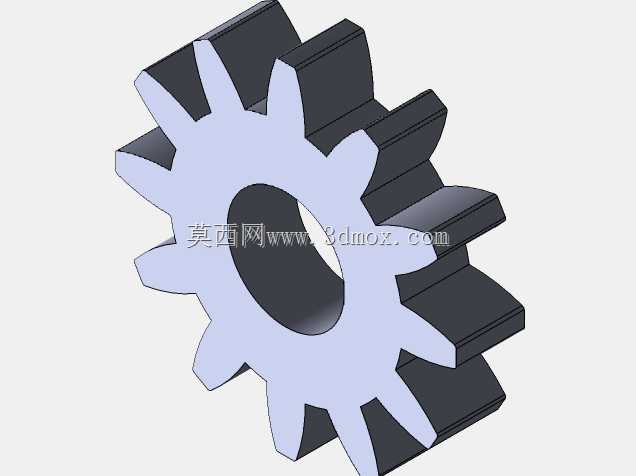

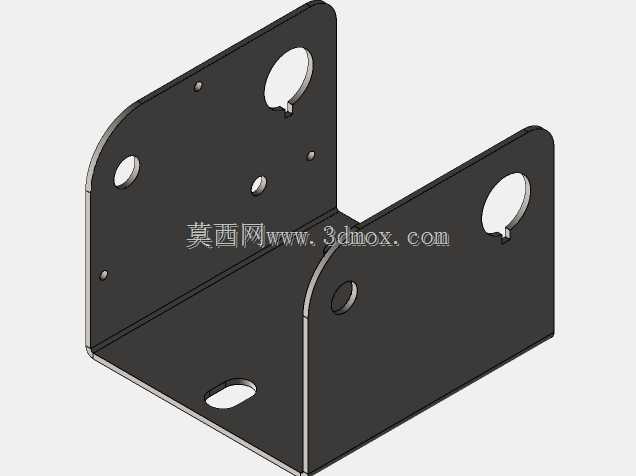

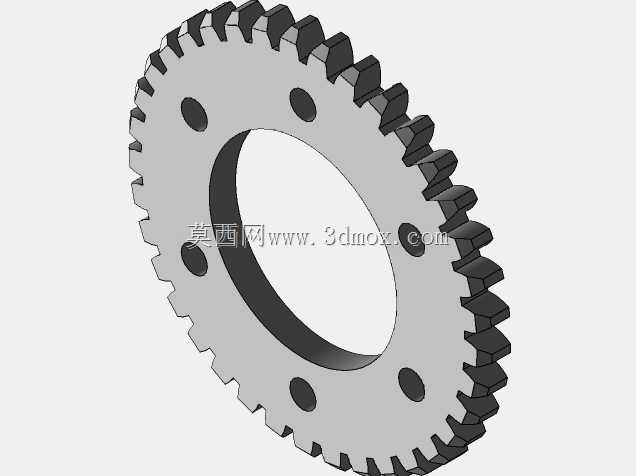

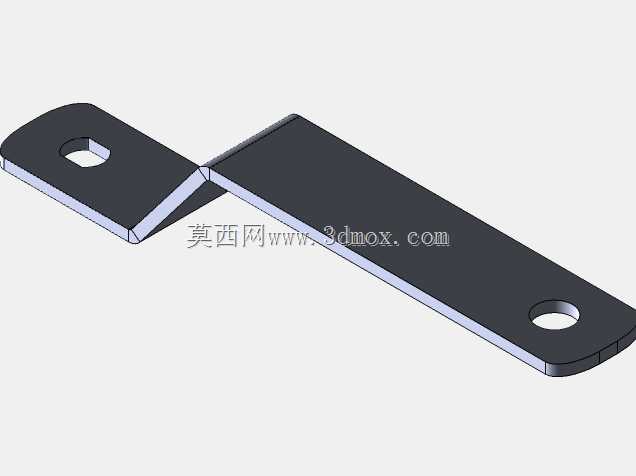

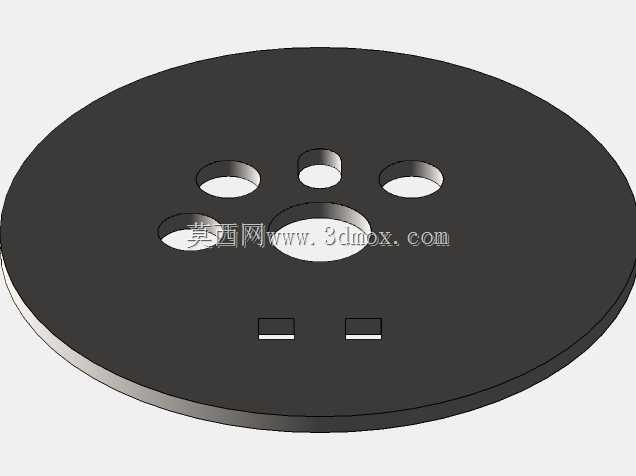

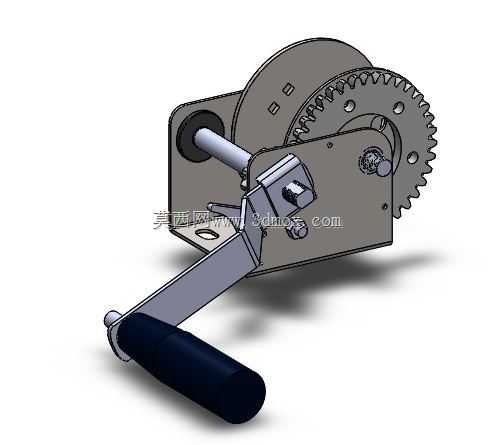

这款手动钢丝绳提升装置主要面向无外接动力源的轻载起重牵引场景，常见于户外小型设备安装、仓储轻型货物移位、农用小型机具吊装、车辆应急自救牵引、小型舞台布景搭建等作业环境，可在无电力供应的野外、狭小室内空间完成0.5吨以内负载的垂直提升与水平牵引作业，无需额外配置动力单元，单人即可完成操作。装置核心采用二级渐开线圆柱齿轮减速传动结构，输入端为带防滑橡胶握套的摇臂，通过大传动比齿轮组放大输入扭矩，操作人员仅需施加较小的摇动力即可输出足够的牵引力，齿轮副采用侧隙合理的啮合设计，传动过程平稳无卡滞，同时内置棘轮自锁结构，当摇臂停止转动时，棘轮卡爪会自动卡入轮齿槽内，防止负载受重力作用反向滑落，保障作业过程的安全性，无需额外配置止退锁止机构。整体结构采用侧板式安装框架，两块平行金属侧板通过定位销轴与紧固螺栓连接，所有传动部件均内嵌于两块侧板之间，既可以通过侧板上的预留安装孔固定在墙面、支架、设备机架上作为固定起重单元使用，也可以搭配便携支架作为移动牵引设备使用，安装边界清晰，预留的安装孔位适配常见的M10-M12规格紧固螺栓，无需额外加工适配结构。卷筒部分采用带绳槽的一体式钢制卷筒，绳槽弧度适配常规直径4-6mm的起重钢丝绳，可有效避免钢丝绳在收卷过程中出现乱绳、叠绳问题，收绳过程中钢丝绳排列整齐，延长钢丝绳使用寿命，卷筒侧边设置有钢丝绳固定压块，可快速完成钢丝绳端头的固定，更换钢丝绳时无需拆解整体传动结构。摇臂部分采用可折叠式结构设计，非使用状态下可将摇臂折叠贴合在装置侧板表面，减少整体收纳占用空间，握套采用防滑耐磨橡胶材质，长时间操作不易打滑，握持手感舒适，降低操作人员的手部疲劳感。整体外形紧凑，横向安装尺寸控制在200mm以内，纵向尺寸不超过180mm，整体重量控制在8kg以内，单人即可完成搬运与安装，适配各类临时、零散的轻载牵引提升需求，相比电动提升设备具备更强的环境适应性，无需维护动力系统，结构可靠故障率低，可在潮湿、多尘的复杂环境下长期稳定工作。
