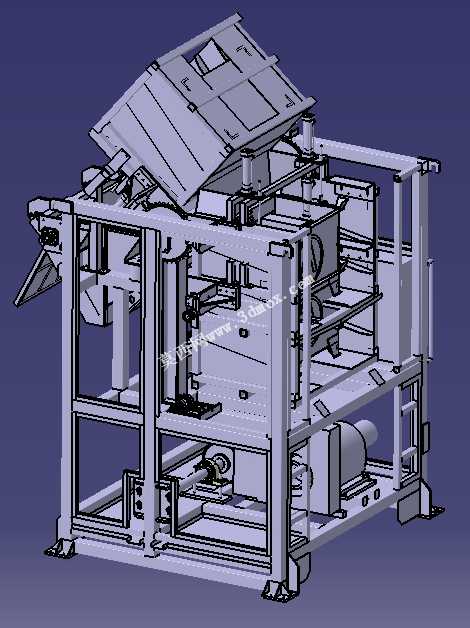

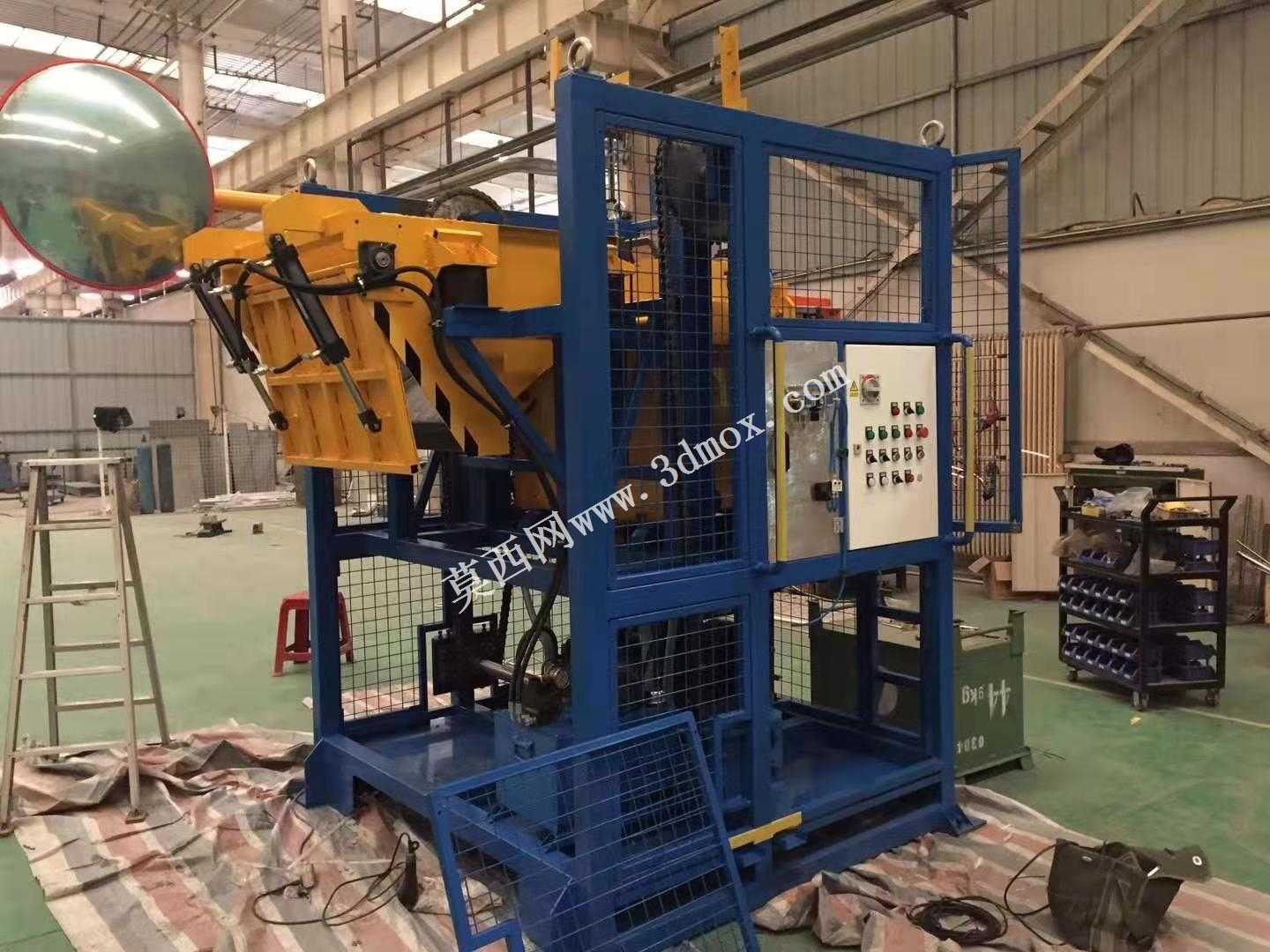

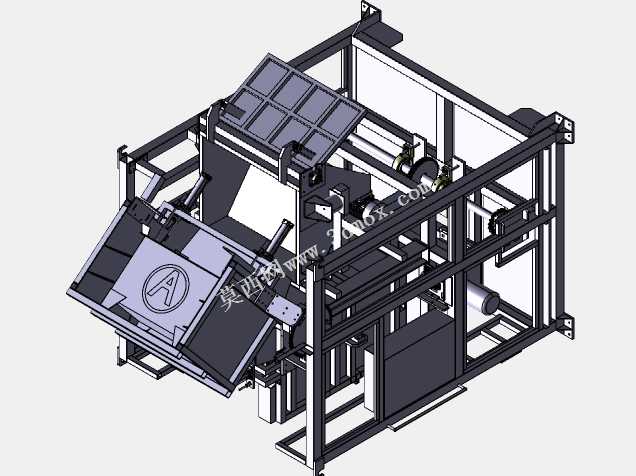

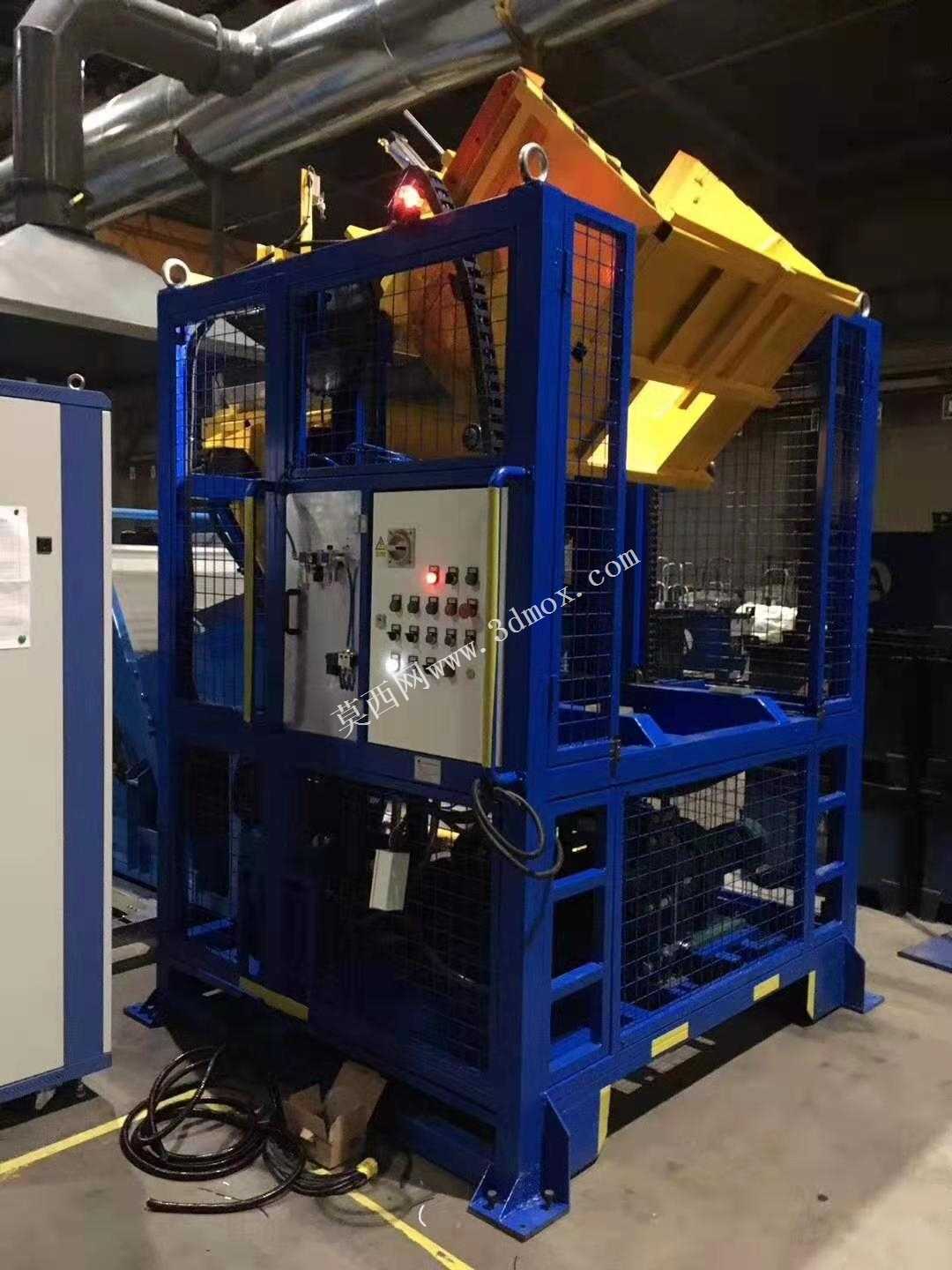

带翻转功能的框架式工件抬升变位装置

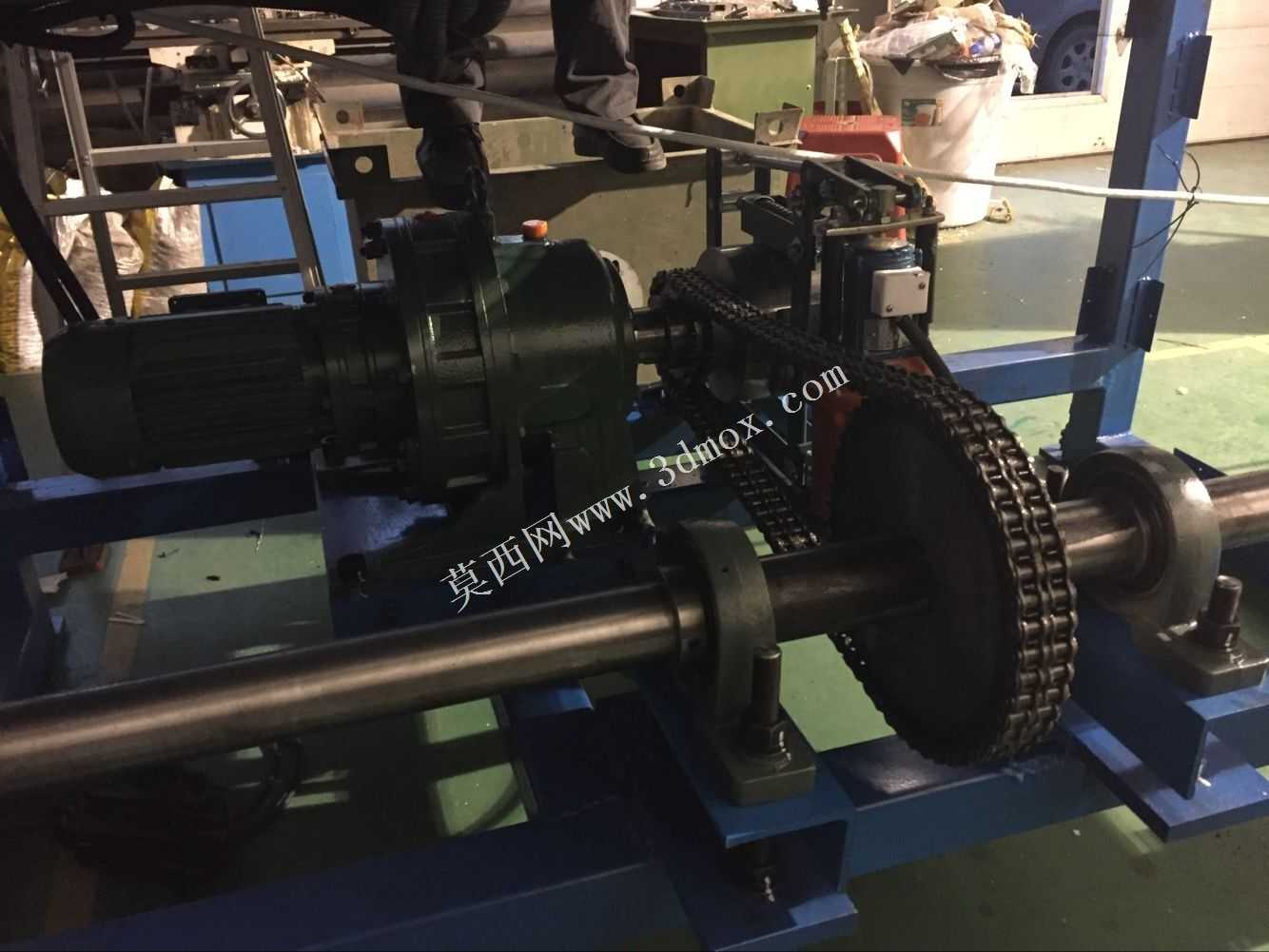

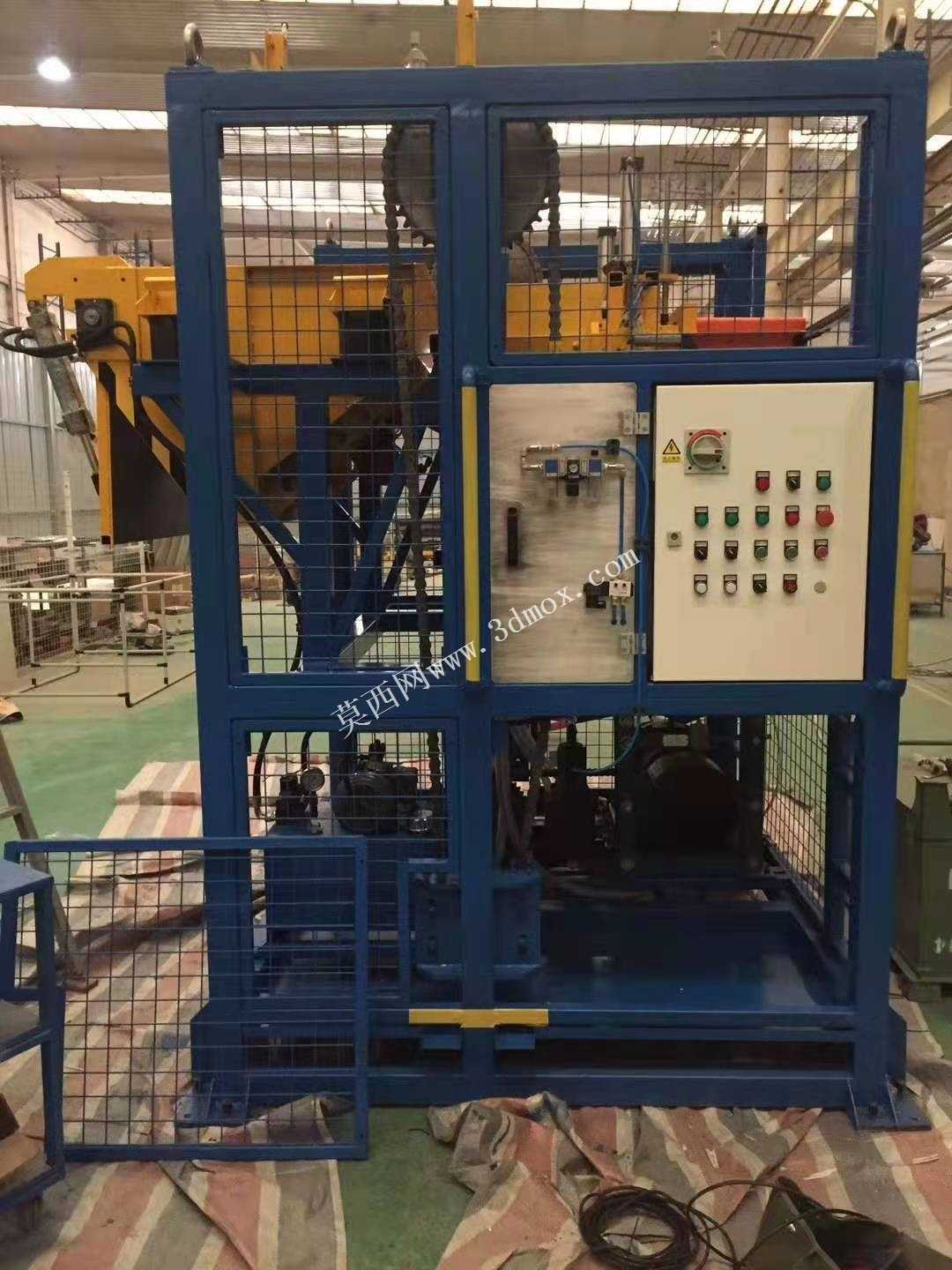

在汽车零部件焊装、家电壳体组装、新能源电池PACK装配这类需要多工位姿态切换的生产场景中，工件往往需要在完成上一工序加工后，被抬升到指定作业高度，同时翻转到适配下一工序的倾斜角度，避免操作人员反复弯腰调整工件、或是借助吊装设备反复移位带来的效率损耗与安全隐患，这款抬升翻转变位装置正是针对这类需求开发的专用作业设备。设备整体采用方通焊接一体式框架结构，底部设置可调式支撑脚杯，可适配车间地面存在的微小高度差，保证设备运行过程中机架不会出现晃动偏移，框架的立柱与横梁连接处均设置加强筋板，抵消抬升与翻转动作产生的交变载荷，避免长期使用后机架出现形变。设备的抬升单元采用对称布置的直线导向结构搭配动力驱动组件，可带动上层载台沿垂直方向平稳升降，升降行程可根据产线前后工位的高度差做适配调整，保证工件抬升后与前后工序的作业面高度齐平，减少工件传递过程中的高度落差。翻转单元设置在抬升载台上方，采用铰接式连接结构搭配角度锁定组件，可带动放置在载台上的工件在0到60度范围内做倾斜翻转，翻转到位后可自动锁止固定角度，方便操作人员对工件的背面、斜面等常规水平状态下难以触及的位置开展装配、检测、涂胶等作业，无需人工搬动工件调整姿态。设备的动力组件全部内置在框架下部的空腔内，外部设置可拆卸的防护门板，既可以避免车间内的粉尘、切削液飞溅到动力部件上影响使用寿命，也能防止操作人员误触运行中的传动部件引发安全事故。载台表面预留了多组标准化的工装安装孔位，可根据不同规格的工件外形快速更换适配的定位夹具，无需对设备主体结构做改动即可适配多规格工件的生产需求，框架侧面预留了电气接口与气动管路走线槽，可直接接入产线的总控制系统，实现与前后工位的联动运行，无需单独设置操作岗位。设备的整体安装边界充分考虑了产线排布的空间需求，宽度与常规输送线宽度匹配，可直接嵌入现有产线的空位中，不需要对原有产线做大规模改造，底部的脚杯调整范围可适配不同高度的车间地面，安装时无需做额外的地基处理，大幅缩短设备上线的调试周期。
