卡丁车底盘焊接式管状承载车架结构

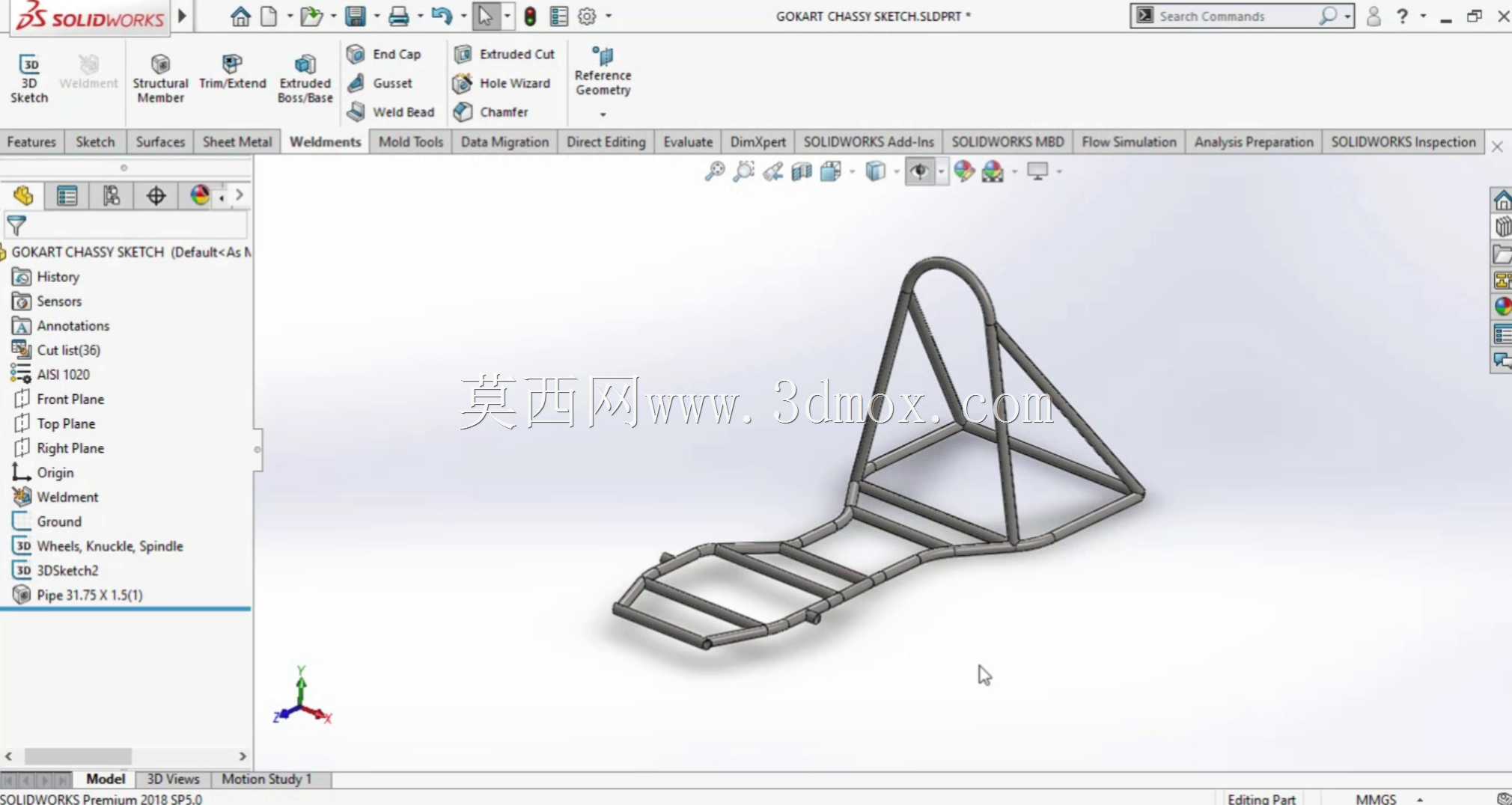

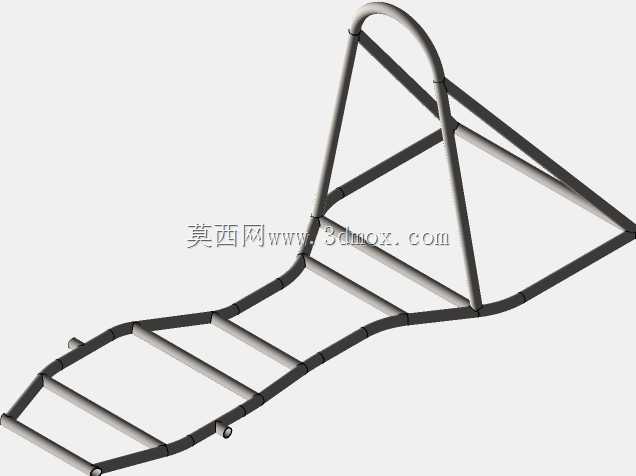

该结构是卡丁车的核心承载底盘框架，主要应用于休闲娱乐卡丁车、场地竞技卡丁车的整车装配场景，作为整车的安装基体，承担动力总成、转向系统、行走机构、座椅防护结构的全部安装定位功能，同时在车辆行驶过程中传递驱动扭矩、承受过弯侧向载荷、路面颠簸冲击以及碰撞防护的力学作用，是决定卡丁车行驶稳定性、结构安全性与操控响应特性的核心部件。整个底盘采用圆形管材焊接成型的框架式结构，摒弃了传统钣金拼接底盘的厚重设计，在保证结构强度的前提下大幅降低了整车自重，能够有效提升车辆的动力响应速度与过弯灵活性。设计过程中首先结合卡丁车的轴距、轮距布局要求确定整体轮廓边界，前部预留出转向机构、前悬挂安装点位的空间，中部按照驾乘人员的坐姿预留座椅安装区域，后部延伸出动力单元与后轴的安装支座位置，后部上方的拱形管架同时承担防滚防护的功能，在车辆发生倾覆时能够为驾乘人员留出足够的安全生存空间。管材选用圆形截面规格，外径31.75mm、管壁厚度1.5mm，该规格管材兼具良好的抗弯抗扭性能与轻量化优势，焊接节点处采用相贯线贴合的焊接工艺，保证管材连接位置的焊缝贴合紧密，避免应力集中导致的结构断裂风险。整个框架的安装边界充分考虑了通用卡丁车配件的适配性，前部的安装点位间距匹配常规卡丁车转向节的安装尺寸，中部的横梁间距适配主流竞技卡丁车座椅的固定孔位，后部的框架宽度兼容常用小型卡丁车发动机与后传动桥的安装尺寸，无需额外改装即可完成通用配件的装配。框架整体采用开放式的管架布局，既能够为后期加装刹车管路、油门拉线、电路线束留出充足的走线空间，也方便日常使用过程中对底盘各部件的检修维护，焊接完成后可根据使用需求做防锈喷涂或者防滚架包覆处理，适配场地运营、个人改装、赛事竞技等不同场景的使用需求。
