双孔凸台异型连接支座结构设计

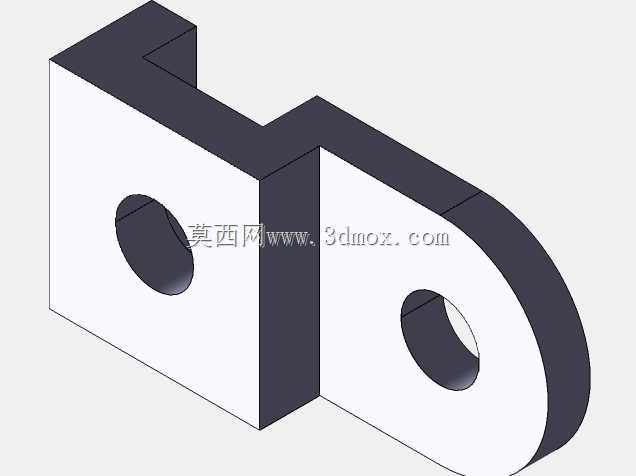

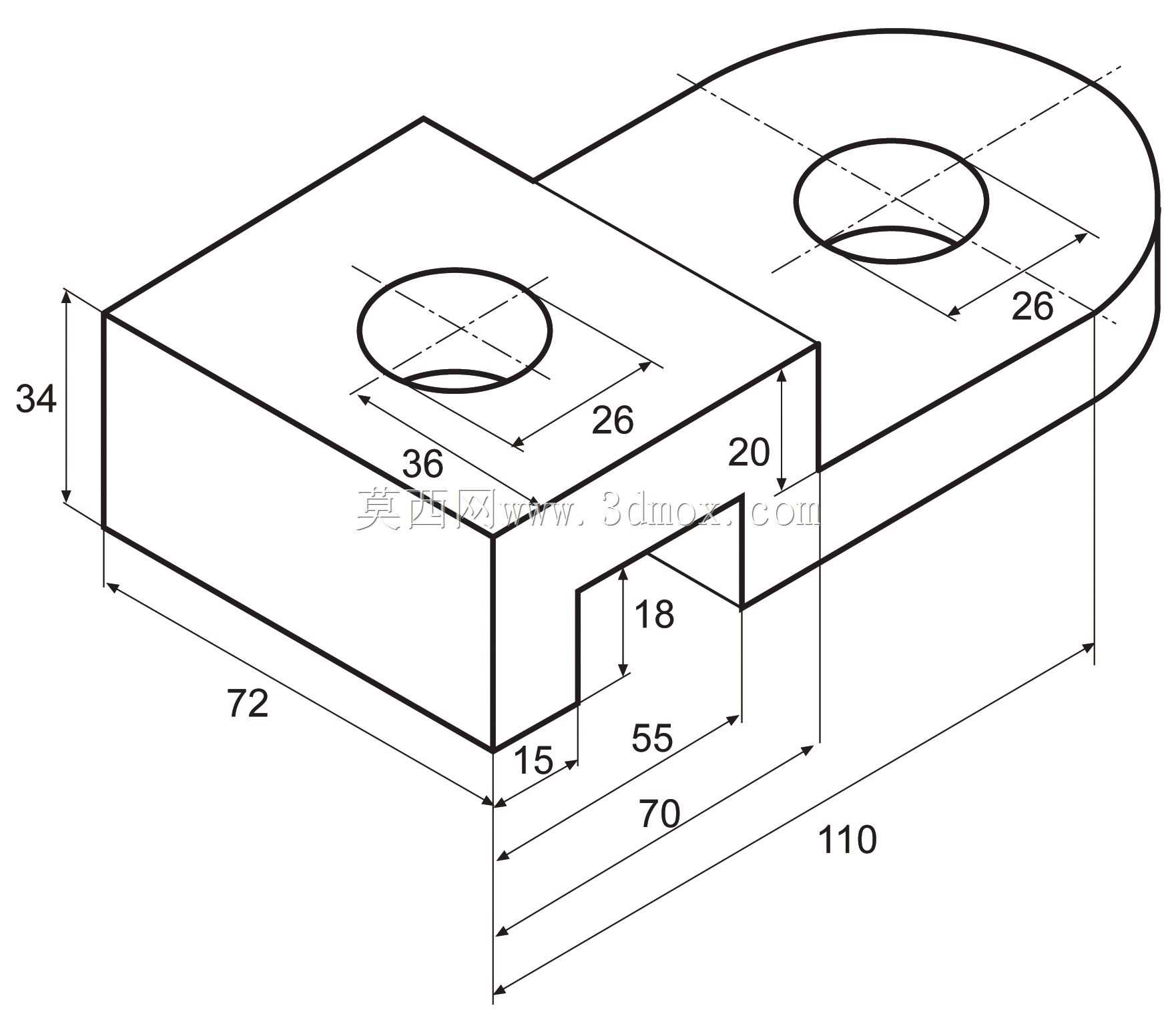

该零件属于机械传动与支撑系统中的异型连接支座类构件，主要应用在轻工自动化输送线、小型工装夹具定位模块、非标设备机架接驳点位等场景中，承担相邻两个功能模块的连接定位、载荷传递与安装基准作用，可在空间受限的设备内部实现错位点位的刚性连接，避免额外加装转接块带来的装配累积误差。从功能特性来看，零件采用高低错落的双凸台结构设计，左侧高凸台与右侧低凸台形成20mm的高度差，能够适配两个存在安装高度差的对接部件，两个凸台顶面均设置同轴通孔，可穿过螺栓完成与对接件的锁紧固定，孔位周边预留足够的螺栓扳手操作空间，无需在装配阶段额外加工避让位。零件底部设置内凹缺口结构，缺口深度18mm、横向跨度55mm，可在安装时卡入设备机架的定位凸沿，实现装配过程中的预定位，降低螺栓锁紧时的零件移位风险，同时减少零件整体重量，降低材料耗用成本。从设计思路层面，该零件优先采用规则切削结构，所有棱边均为直角过渡，未设置复杂曲面，既适合采用整块方料铣削加工，也可通过开模压铸实现批量生产，加工过程中无需特殊定制刀具，常规立铣设备即可完成全部外形与孔位加工，有效控制生产制造成本。外形尺寸与安装边界方面，零件总长度为110mm，左侧高凸台段总宽度36mm、总高度34mm，右侧低凸台段宽度26mm，底部安装基准面的有效贴合长度为70mm，距离左侧端面15mm位置开始设置内凹缺口，缺口末端距离右侧端面40mm，两个安装孔的中心分别距离对应凸台侧边13mm，确保孔壁与零件侧壁保留足够的壁厚，满足常规工况下的结构强度要求，不会在长期承载过程中出现孔位开裂、结构变形等问题。安装时可先将零件底部缺口卡入机架定位边，调整位置使两个凸台的孔位与对接部件的螺纹孔对齐，再穿入螺栓逐步锁紧即可完成装配，整个过程无需复杂调位，适配快速装配的生产线作业需求。
