外啮合齿轮泵拆解结构三维建模

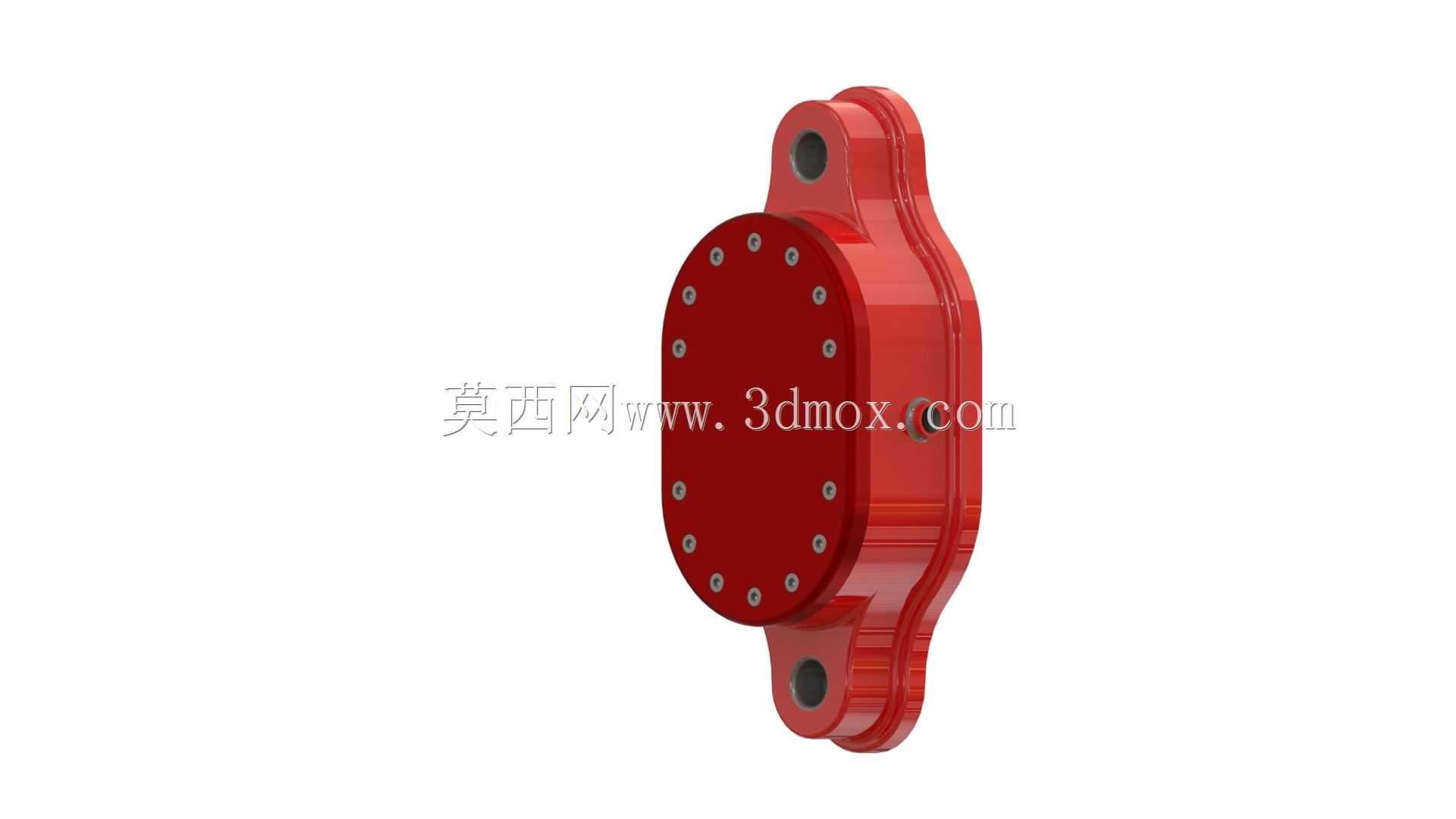

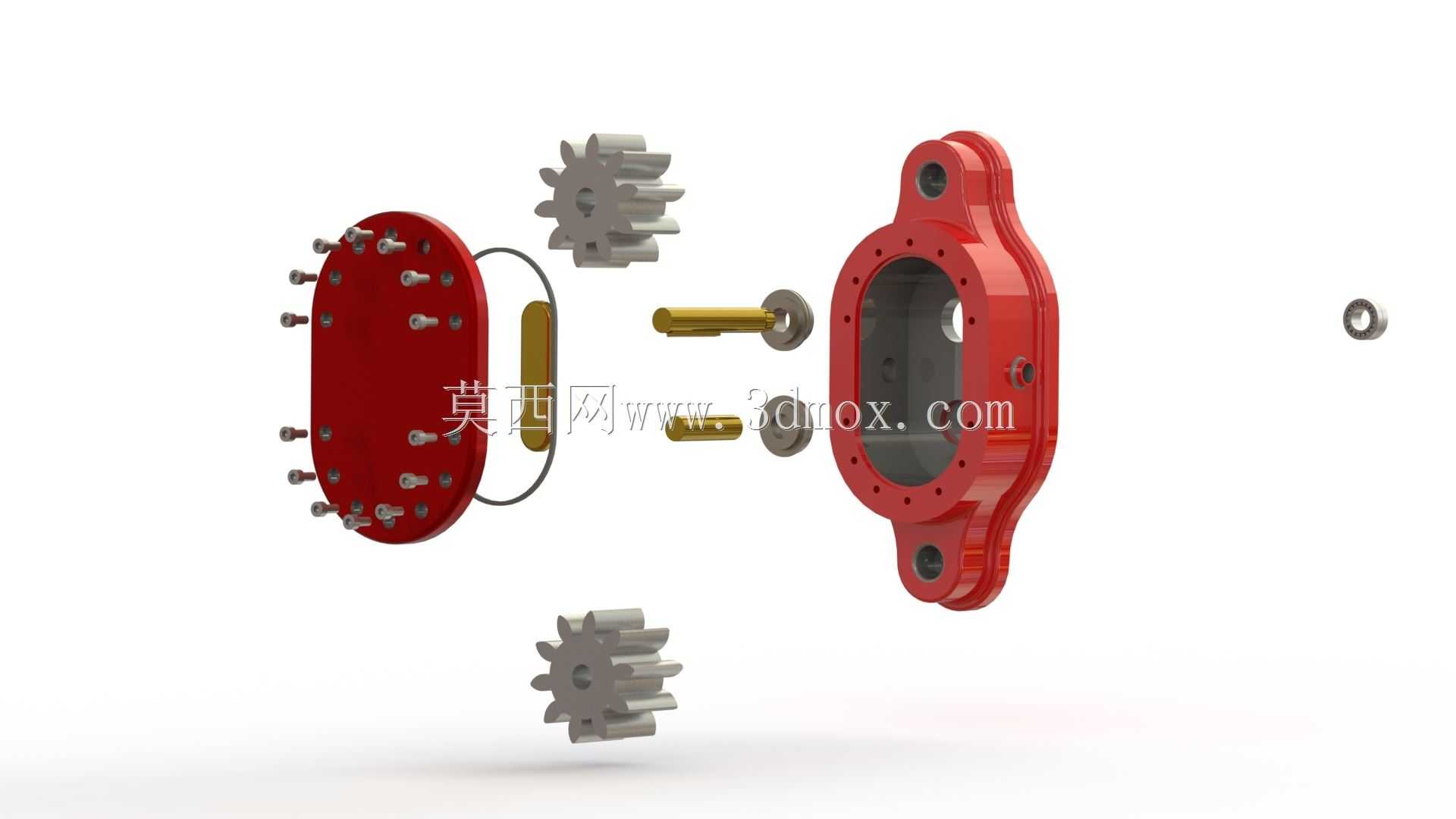

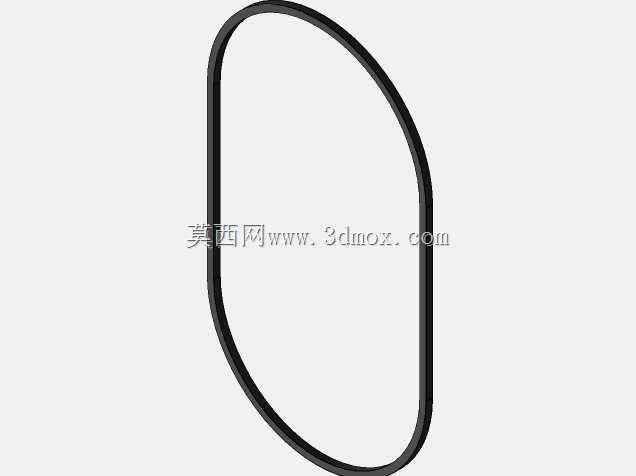

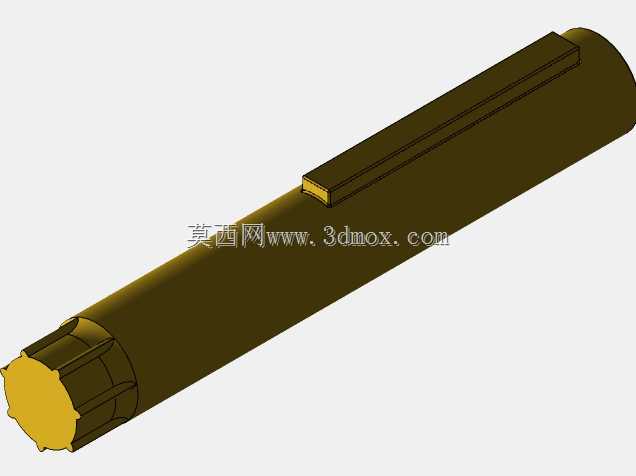

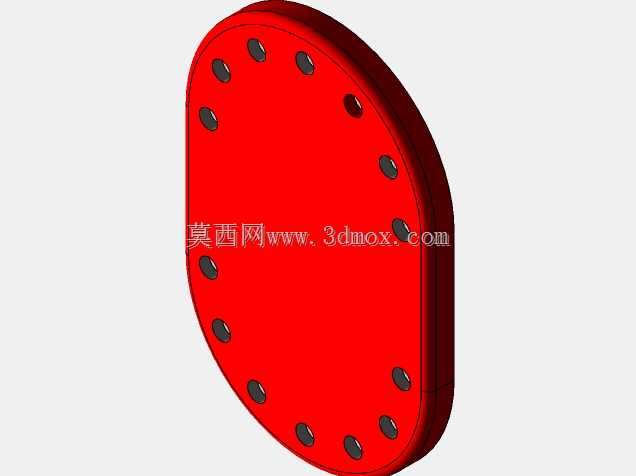

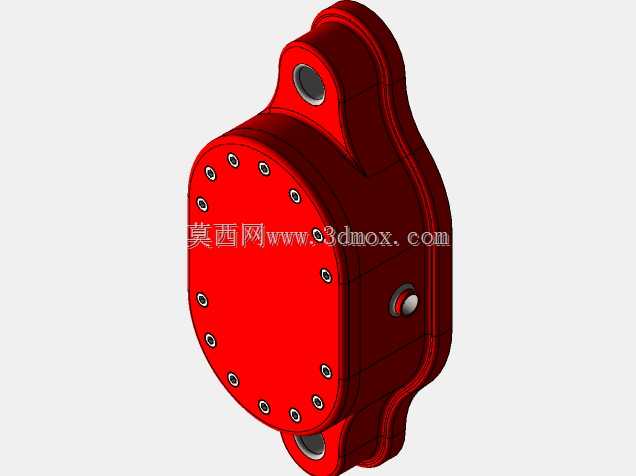

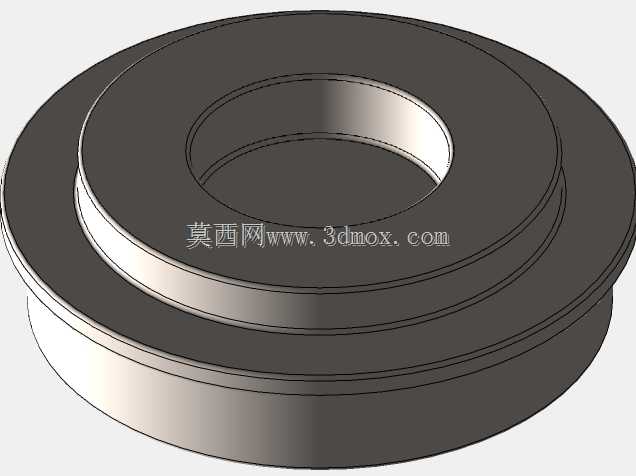

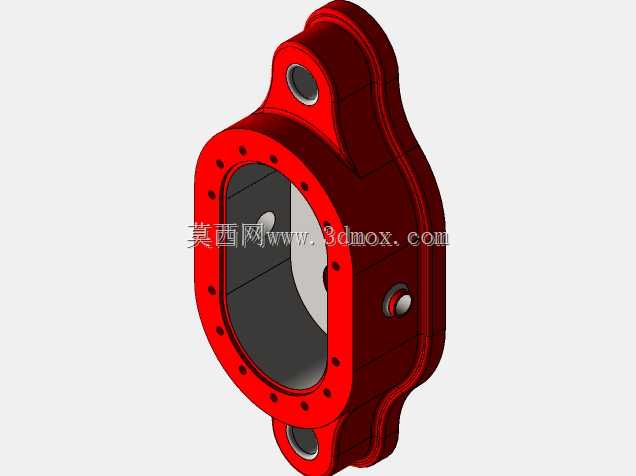

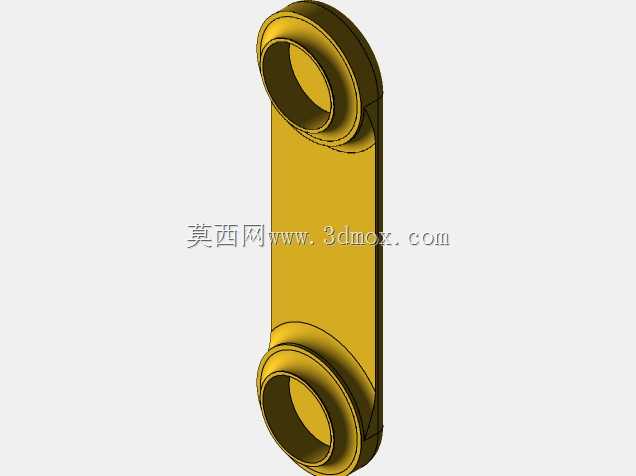

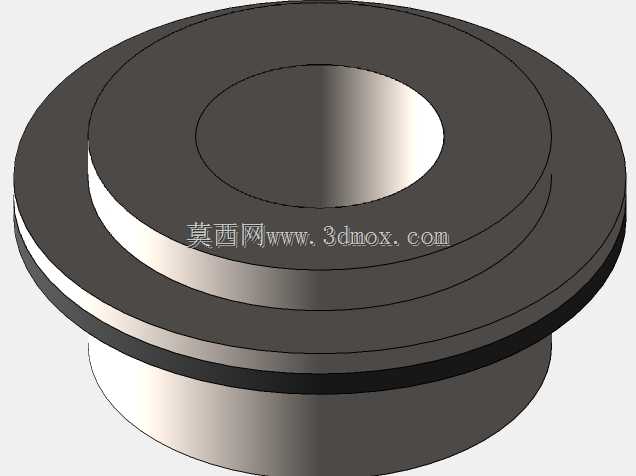

这款外啮合齿轮泵的三维建模完整还原了产品的全部装配细节与零件特征，可直接用于液压系统原理演示、产品结构校核、装配工艺模拟等场景。在实际工业应用中，这类齿轮泵广泛覆盖液压动力单元、润滑系统、高粘度流体输送等工况，在工程机械液压回路、机床润滑供油、化工粘稠介质输送、燃油供给系统中都承担着核心的流体增压与输送功能，依靠齿轮啮合形成的密闭容积变化完成吸排油动作，相比其他泵型具备结构紧凑、自吸能力强、转速适配范围宽、对高粘度介质适应性好的突出优势。从设计思路来看，该模型采用对称式分体泵壳结构，进出油口沿泵体径向布置，安装法兰预留了标准螺栓孔位，可适配常规的管路连接标准；内部主动齿轮与从动齿轮参数完全匹配，齿侧间隙控制在合理区间，既保证啮合传动的顺畅性，又能有效控制内泄漏提升容积效率；泵盖与泵体之间设置密封槽适配密封圈，周向布置的紧固螺栓可均匀施加压紧力，避免结合面出现渗漏问题；齿轮轴端设置支撑定位结构，保证齿轮运转时的同轴度，减少偏磨带来的寿命损耗。从安装边界来看，该泵体整体采用近似椭球的紧凑型轮廓，主体安装耳座分布在泵体上下两端，预留的安装孔位可直接适配标准支架固定，整体轴向尺寸紧凑，径向预留的螺栓拆装空间充足，在集成式液压站布局中可有效节省安装空间，进出油口的中心距、通径尺寸均符合常规液压管路的配套标准，无需额外定制转接件即可完成管路对接。模型完整拆分了泵体、泵盖、主从动齿轮、紧固螺栓、密封件、定位销等全部零件，清晰展示了各零件的装配关系与配合公差要求，可直观呈现齿轮泵吸油腔与压油腔的分隔逻辑，以及齿轮转动过程中容积变化的工作原理，对于液压系统设计人员梳理供油回路、工艺人员制定装配流程、教学场景演示泵类工作原理都具备很高的参考价值，能够帮助相关人员快速掌握外啮合齿轮泵的结构特点与安装适配要求，在实际选型、安装、维护过程中提前规避干涉、密封失效、装配错位等常见问题。
