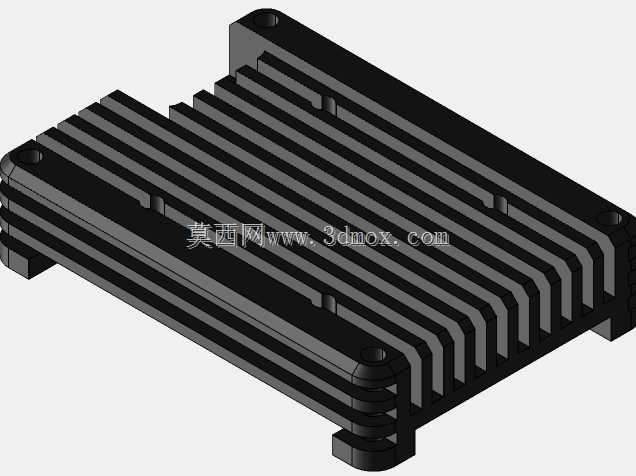

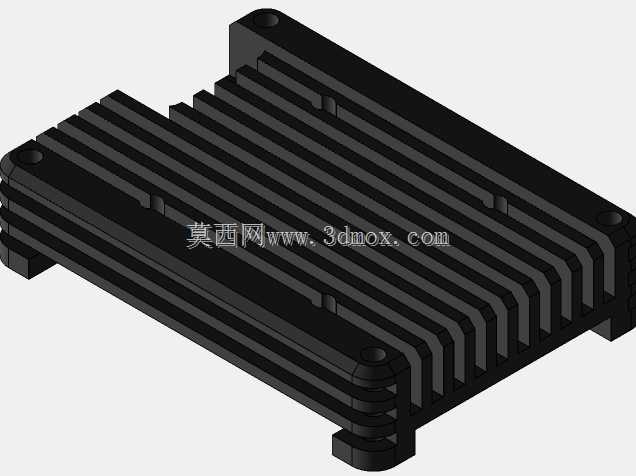

树莓派CM4铝合金散热外壳结构设计

这款散热结构专为嵌入式计算场景下的树莓派CM4计算模块设计，面向工业嵌入式控制、边缘计算节点、小型智能终端、物联网网关等长期连续运行的应用场景，解决高负载工况下核心计算模块的积热问题，保障算力输出稳定，避免因过热导致的主频降频、运行卡顿甚至硬件损坏问题。在实际使用中，树莓派CM4作为核心计算单元常部署在密闭设备机柜、户外智能终端、小型工业控制盒等通风条件有限的空间内，被动式铝合金散热结构无需额外风扇，不存在机械磨损与运行噪音，可适配长期免维护的部署需求，同时兼顾外壳防护与散热双重作用。产品整体采用一体化铝合金铣削成型结构，主体表面设计有等间距平行排布的直列式散热鳍片，鳍片高度均匀、间距经过优化，既保证足够的散热接触面积提升空气对流换热效率，又控制整体厚度尺寸，不会额外占用过多安装空间。结构四角设计有带安装孔的凸台固定位，可直接与CM4核心板的安装孔位精准对位，通过螺丝即可完成核心板与散热结构的紧密贴合，安装时接触面可搭配导热硅脂或导热垫填充微观间隙，降低接触热阻，让核心板运行产生的热量快速传导至整个散热壳体，通过鳍片与周围空气完成热交换。设计过程中优先考虑安装边界的适配性，整体外形轮廓完全匹配CM4计算模块的长宽尺寸，边缘做了圆角过渡处理避免安装时刮擦线材或操作人员，鳍片走向顺着常规设备内部的空气流通方向排布，即便在无主动风扇的密闭空间内，也能依靠空气自然流动完成热量散发。壳体侧边预留了对应核心板接口的避让空间，不会遮挡CM4的外接接口，兼顾散热性能与外设扩展的使用需求，整体结构强度充足，既可以作为散热部件使用，也能作为核心板的防护外壳，抵御轻微的外力磕碰，保护核心板上的贴片元件不受损坏。相较于常见的塑料外壳搭配小型散热片的方案，这款一体化散热结构将散热与外壳功能合二为一，减少了额外配件的组装步骤，散热效率远高于分体式方案，能够满足CM4在满负载运行、高温环境部署下的散热需求，适配工业级宽温运行场景的使用要求。
