PWM风扇四针收割台接线接头结构

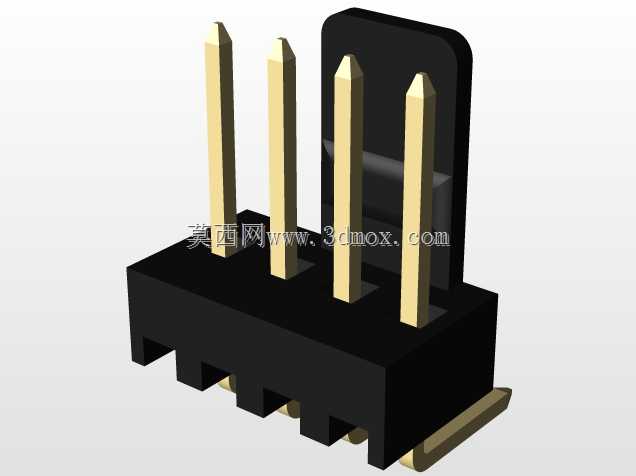

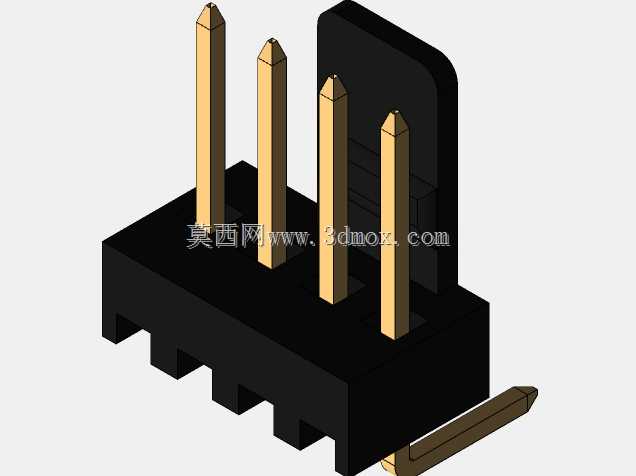

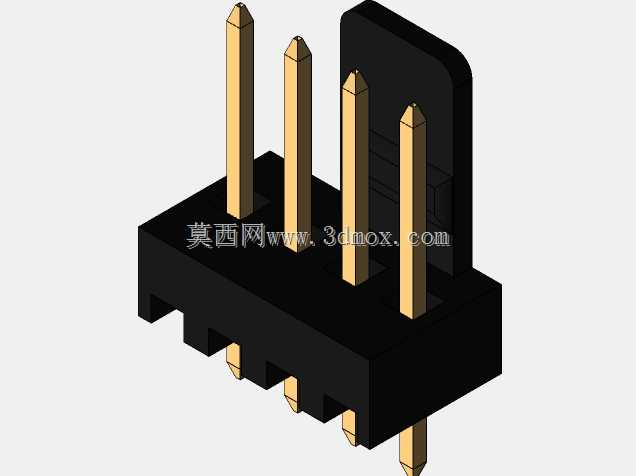

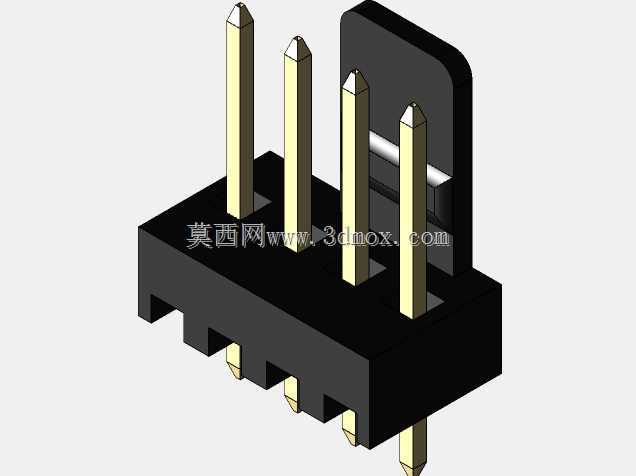

在工业控制机柜、服务器机架、工控主板散热系统的布线作业里，这类四针风扇接头是连接PWM调速风扇与主板控制端口的核心连接件，日常做设备散热改造、线束预制、接插件替换时，经常需要参考这类接头的实际尺寸做适配设计。从结构上看，该接头采用黑色绝缘基座搭配四根镀金插针的设计，插针采用尖头导向结构，插入对应母座时能自动校正微小的对位偏差，降低插装时的针脚弯折风险，基座侧边带定位挡边，插装到位后能和母座的卡扣结构卡合，避免设备运行过程中受振动影响出现松脱、接触不良的问题。设计这类接插件时，首先要匹配标准风扇接插件的针距规范，单根插针的直径、伸出基座的长度都要符合通用接插件的互换要求，保证不同品牌的同规格PWM风扇、主板插座都能兼容适配，不需要额外做结构修改。基座的绝缘部分采用带安装挡片的结构，挡片上预留的卡位能和线束护套配合，固定接头尾部的引出线，避免线束拉扯时直接作用在插针焊接点上，提升接线部位的抗拉伸能力。从安装边界来看，接头整体的宽度、高度以及插针的排布间距，都要匹配标准4Pin风扇插座的安装空间，插针伸出基座正面的长度要保证插入母座后接触深度足够，不会因为接触面积不足导致大转速下供电不稳、调速信号传输中断，基座背面的插针焊脚长度要适配PCB板的焊接厚度，过波峰焊时能保证焊锡充分浸润，同时不会出现焊脚过长顶到板上其他元件的问题。实际应用中，这类接头除了用在常规PC散热风扇上，在工业变频器散热、伺服驱动器风道散热、通信设备机箱散热的场景里也大量使用，做三维建模时要重点还原插针的倒角导向结构、基座的卡扣卡位、挡片的定位尺寸，这些细节直接决定了后续做线束装配模拟、安装干涉检查时的结果是否准确，很多新手建模时容易忽略插针端部的导向锥度，实际装配时就会出现插装阻力过大、对位不准的仿真偏差，也没法准确评估接插件在狭小布线空间里的操作空间是否充足。另外基座上的防呆结构也是设计重点，不对称的挡边结构能从物理上避免插反，防止接反后烧坏风扇调速电路或者主板控制端口，建模时要准确还原防呆结构的位置和尺寸，保证和对应母座的防呆槽完全匹配。
