2.54mm间距2x4凸头贴片排母连接器

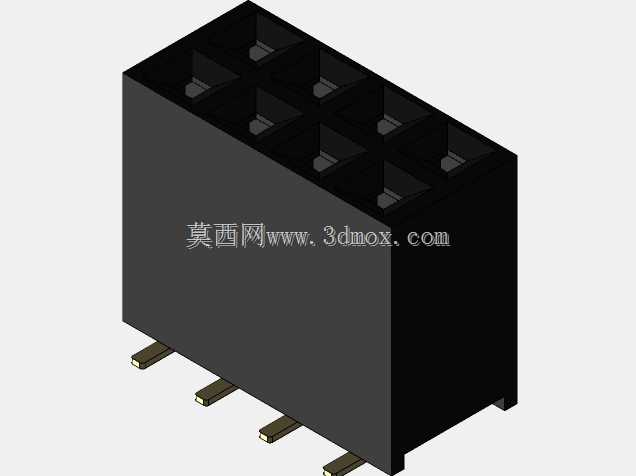

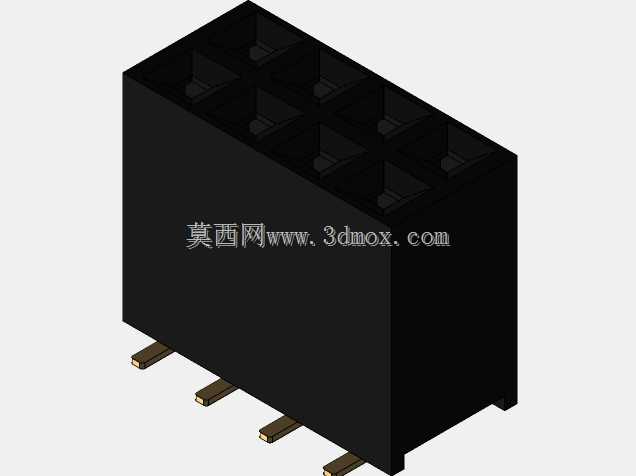

　　在板对板信号连接场景中，这类2.54mm间距的双排贴片排母是极为常用的互连器件，尤其在消费类通讯终端、小型工控控制板、便携检测设备的PCB堆叠设计里，它承担着两块平行电路板之间的信号与小电流传输作用，相比直插式排母，SMD贴片封装的结构不需要在PCB上开设贯穿安装孔，能够充分利用板件背面的布线空间，对高密度布板的紧凑型设备十分友好。这款排母采用2x4的针位排布，单排4个接触位，双排共8个连接通道，足够覆盖多数低速信号传输、GPIO接口扩展、小功率供电回路的连接需求，凸头的结构设计是其核心特征之一，凸台部分能够在对接公针时起到导向定位作用，避免公针插偏导致的接触件弯折、相邻针位短路问题，同时凸台的高度也控制了公针插入的深度，

　　保证每个接触位的插合量一致，不会出现个别针位接触过浅导致的接触电阻过大、信号传输中断的问题。从安装边界来看，这款排母的焊端采用标准SMD贴装引脚，引脚宽度与焊盘尺寸匹配常规回流焊工艺要求，贴装时器件本体距离PCB板面的高度经过精确核算，既不会因为本体贴装过低压到板上的丝印或者表层走线，也不会因为高度过高导致贴装后器件歪斜、焊接虚焊的问题，本体的外形尺寸严格遵循2.54mm间距排母的通用尺寸规范，横向相邻针位中心距2.54mm，双排之间的行间距同样为2.54mm，能够和同规格的直插排针、贴片排针实现完全互配，不需要额外修改对接端的设计尺寸。接触件部分采用铜合金基材，表层做镀锡处理，兼顾导电性能与焊接可靠性，接触部位采用弹性卡扣结构，

　　公针插入后能够形成足够的正压力，保证在设备常规振动工况下不会出现接触松脱的问题，绝缘本体采用耐高温的工程塑料材质，能够承受回流焊过程中的高温冲击，不会出现本体变形、针位偏移的问题，同时塑料本体的绝缘电阻满足低压信号传输的绝缘要求，相邻针位之间不会出现漏电、信号串扰的问题。在实际选型应用中，这类排母常被用在小型通讯模块的板间连接上，比如蓝牙模块、无线数传模块和主控板之间的连接，相比线对板连接器，它的连接高度更低，能够压缩设备整体的厚度尺寸，同时贴装工艺可以和板上其他SMD器件一同过回流焊，不需要额外安排手工焊接工序，能够提升批量生产的组装效率。设计建模过程中，需要重点关注几个关键尺寸的公差控制：首先是针位的位置度公差，

　　每个接触件的中心位置偏差需要控制在0.1mm以内，否则批量贴装时会出现焊盘对位不准、公针对接插偏的问题；其次是凸台的导向尺寸，凸台的内孔尺寸需要比公针外径留出0.15mm左右的导向间隙，同时凸台入口处做倒角处理，降低公针插入的对位难度；再者是贴装引脚的共面度，所有SMD引脚的底面需要处于同一平面，共面度偏差不超过0.1mm，否则过回流焊时会出现部分引脚虚焊的问题。另外，本体的侧壁厚度也经过优化，既保证足够的强度，在插合公针时不会出现本体开裂的问题，也不会占用过多的PCB板上空间，给周边器件留出足够的安全距离。在一些需要经常拆装的模块连接场景中，这款排母的插拔寿命也能满足常规使用要求，弹性接触结构经过多次插拔后仍然能够保持足够的接触压力，不会因为多次插拔导致接触性能下降。和同规格的其他贴片排母相比，凸头结构的设计还能够在焊接过程中起到辅助定位的作用，贴片机吸嘴吸取器件放置到PCB上时，凸台结构可以和视觉识别系统配合，提升器件贴装的对位精度，减少贴装偏移的不良率。对于结构设计人员来说，选用这款连接器时只需要按照标准尺寸预留安装空间，不需要额外定制特殊的封装尺寸，能够直接调用标准封装库进行PCB设计，缩短产品开发周期，同时通用的规格也方便后续生产过程中的物料采购，不会出现单一货源的供货风险。
