1/12比例遥控车集成式后吊舱传动总成

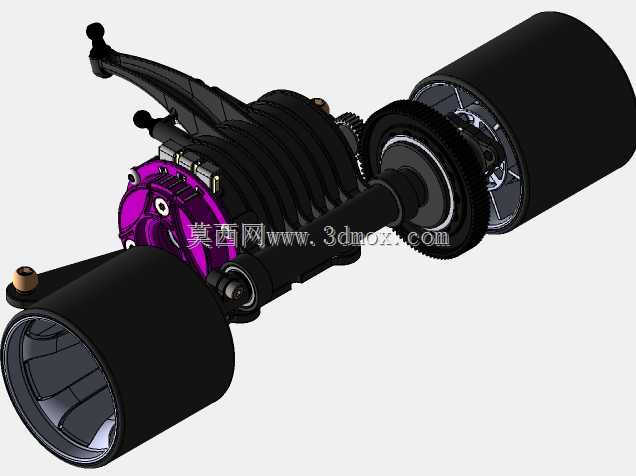

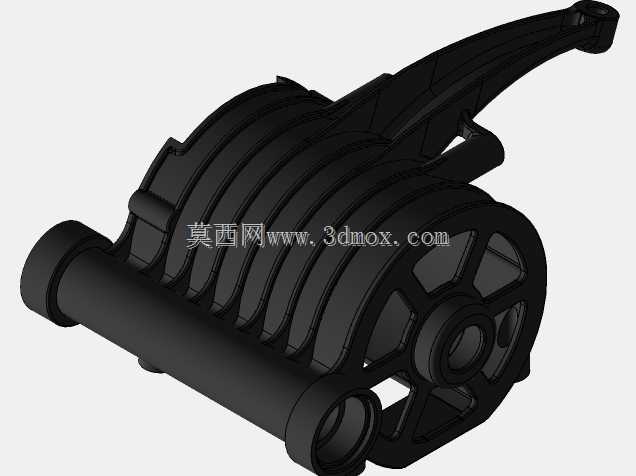

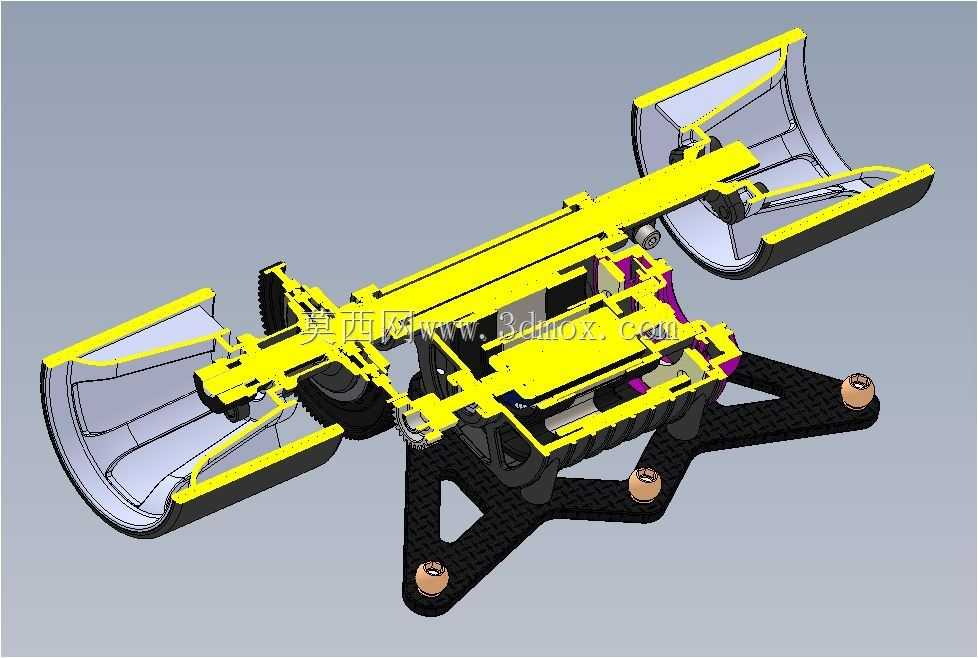

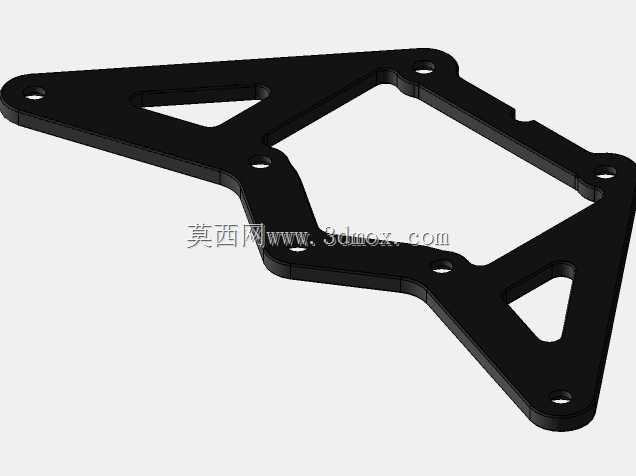

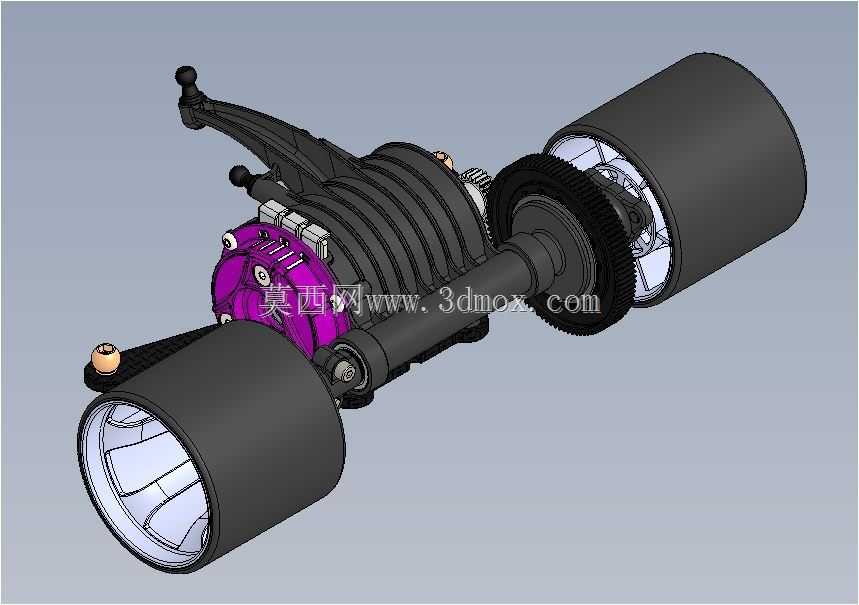

该集成后吊舱主要应用于1/12比例仿真遥控模型车的底盘后部动力段，承担动力输出、扭矩传递、轮端驱动的核心功能，是模型车传动系统的核心集成单元，适配仿真攀爬、平跑等多种细分车型的改装与组装需求，能够在紧凑的车尾空间内完成动力从电机到驱动轮的完整传递路径，同时兼顾仿真外观的还原度与实际行驶的传动可靠性。该总成采用双侧对称动力输出结构，将驱动电机、减速齿轮组、传动半轴、轮端连接结构、悬挂安装位整合为一体化吊舱结构，无需额外设计独立的传动固定支架，可直接通过吊舱本体的安装点位与模型车底盘主梁、后悬挂摇臂完成装配，大幅降低模型车底盘的设计复杂度与装配难度。设计过程中优先考虑传动路径的同轴度与齿轮啮合精度，将多级减速齿轮组封装在吊舱主体内部，既可以避免户外行驶时泥沙、灰尘进入齿轮啮合面造成磨损卡滞，也能通过一体化壳体提升整体结构刚性，避免激烈操控时齿轮错位导致的传动失效。吊舱两侧预留标准轮组安装接口，可适配不同直径、不同宽度的模型轮胎，更换轮组时无需拆解吊舱内部传动结构，仅需拆卸轮端固定件即可完成替换，同时齿轮组的模数与安装位经过匹配设计，调整齿比时仅需更换对应啮合齿轮即可改变最终传动比，适配不同路况下的扭矩与转速需求，无需重新制作整个吊舱结构。外形方面整体采用流线型包覆设计，中部为齿轮与电机安装腔体，两侧延伸出圆柱形轮组连接舱，整体横向宽度适配1/12比例车型的后轮轮距要求，纵向安装尺寸避开底盘悬挂的摆动行程范围，不会在悬挂压缩、拉伸时产生结构干涉，吊舱上部预留的操控拉杆安装位可直接连接车身姿态调整结构，兼顾传动功能与仿真外观的细节表现，内部齿轮采用直齿啮合结构，传动效率高、维护难度低，电机安装位设置有散热接触平面，可匹配常规尺寸的模型驱动电机，工作时产生的热量可通过吊舱壳体向外传导，延长动力单元的连续工作时长。
