模块化1/12比例赛车车身结构设计

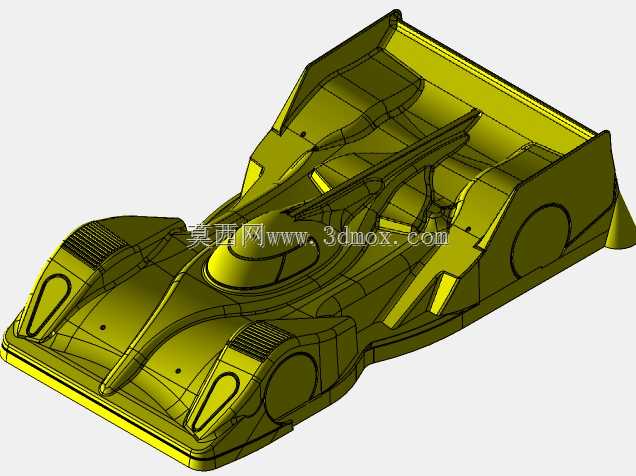

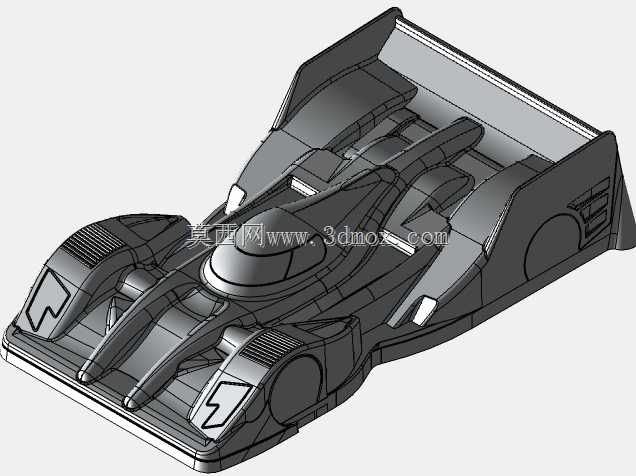

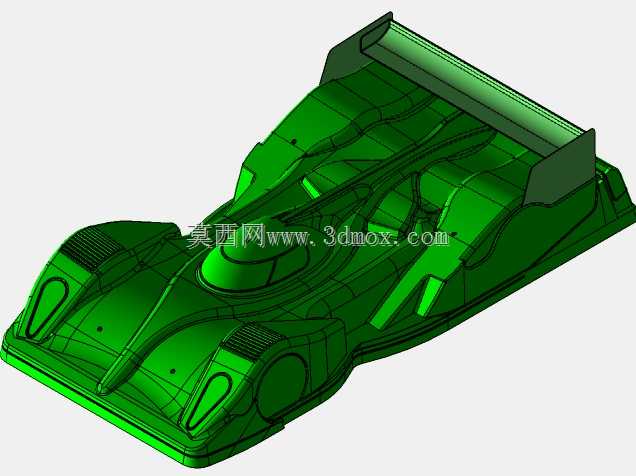

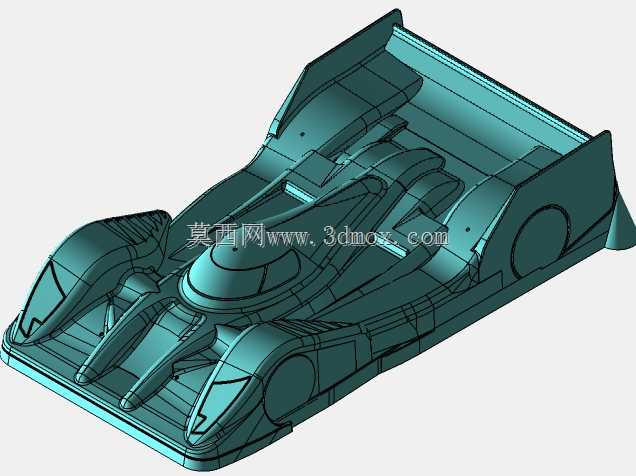

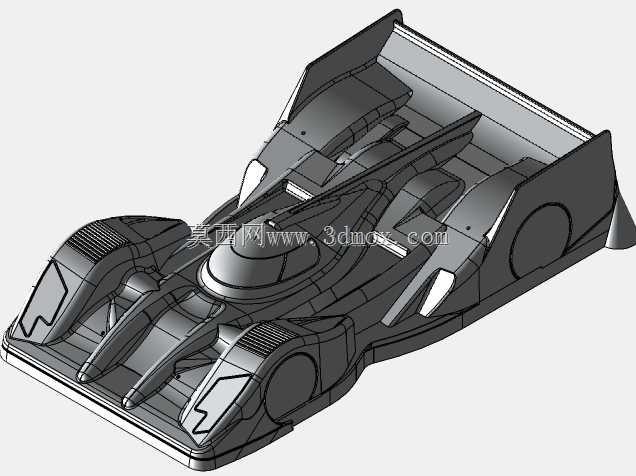

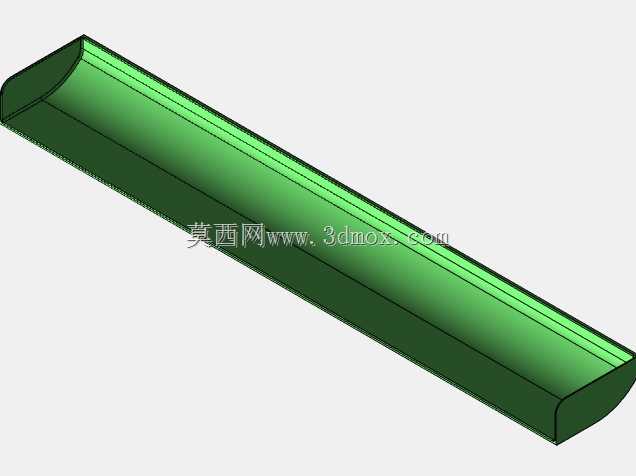

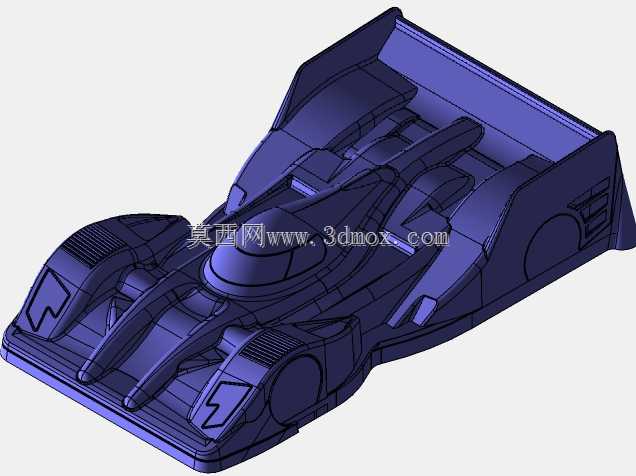

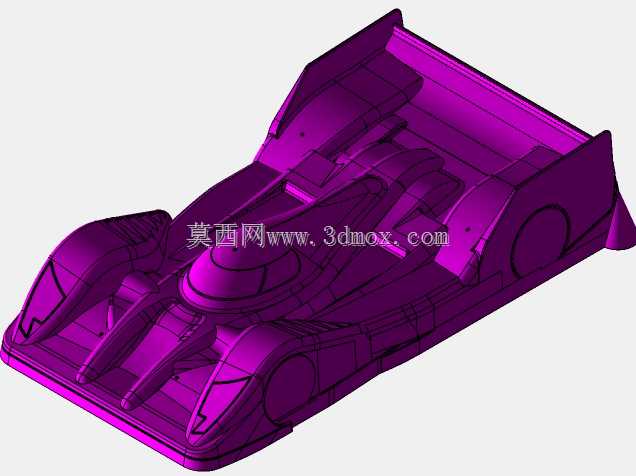

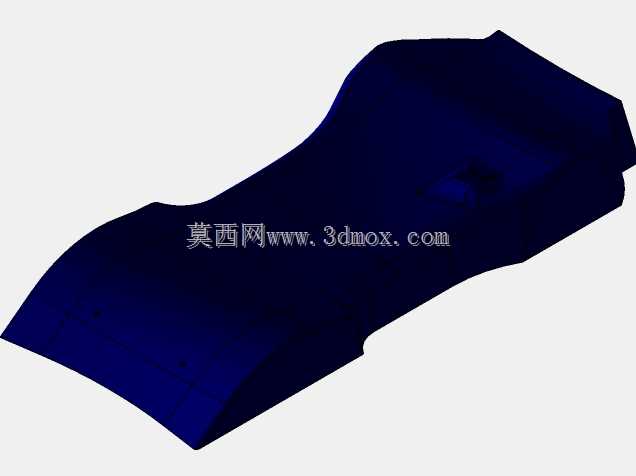

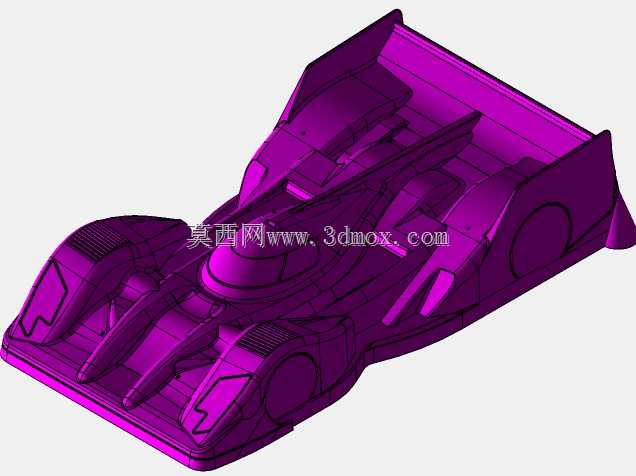

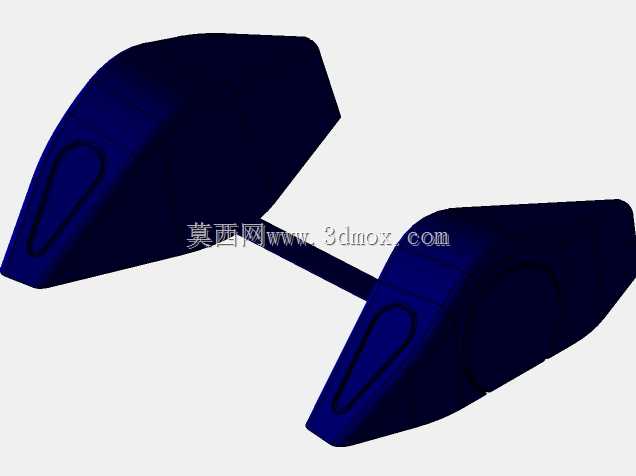

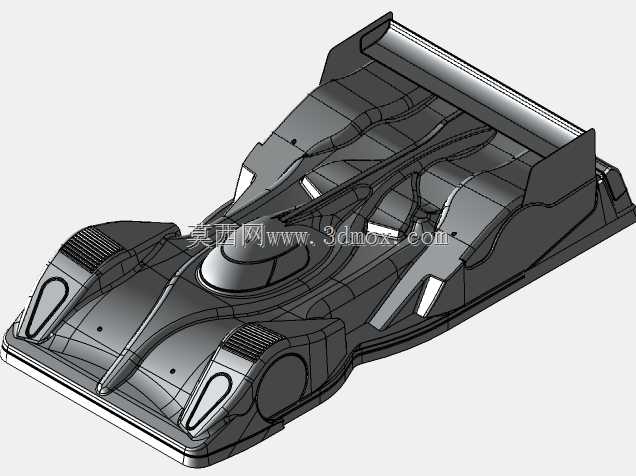

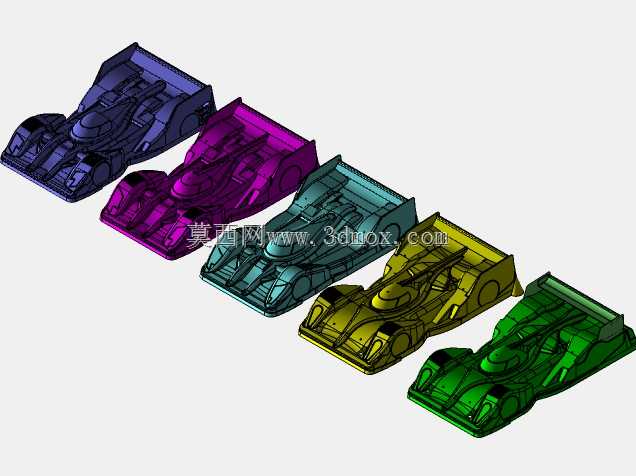

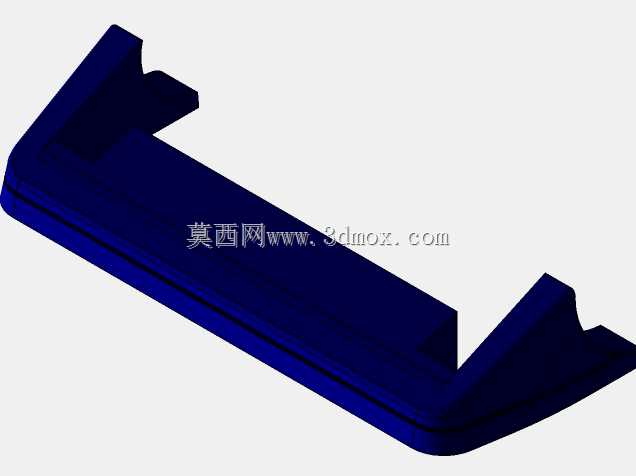

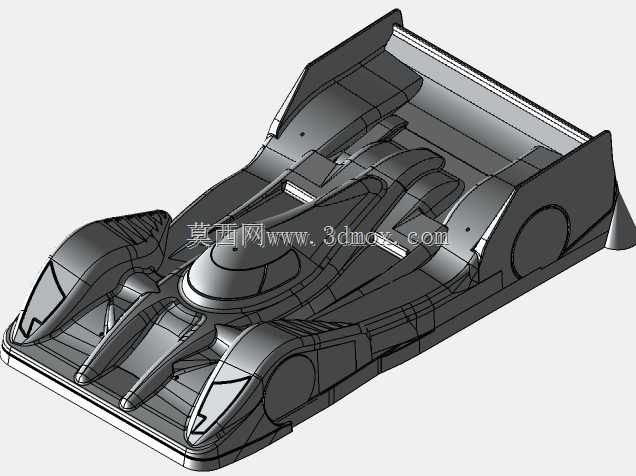

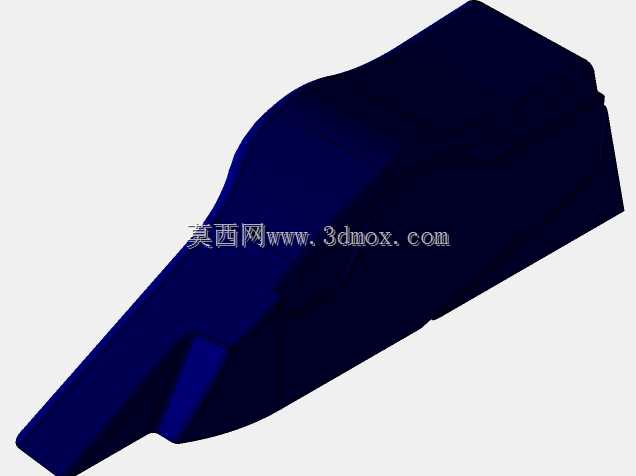

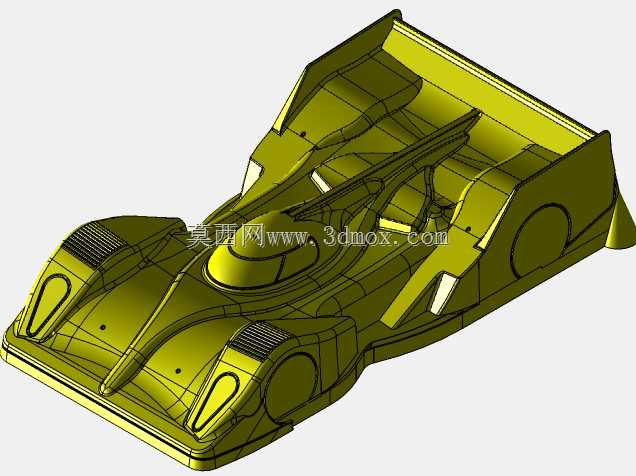

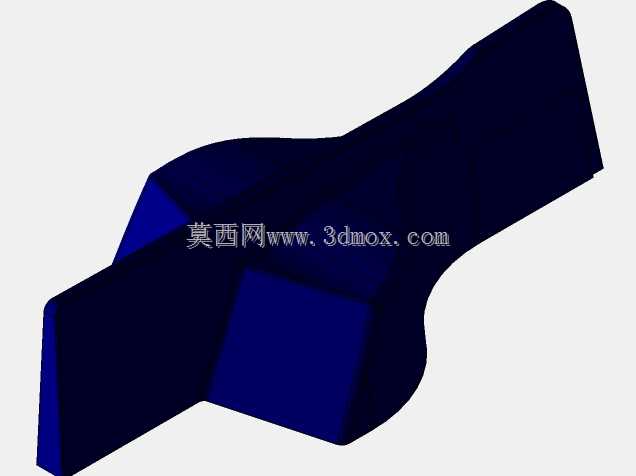

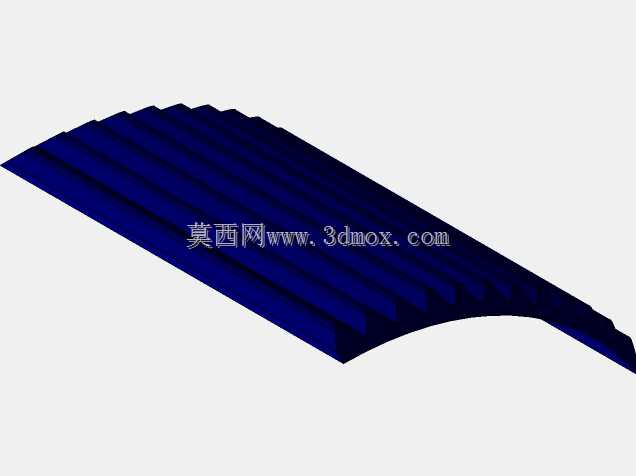

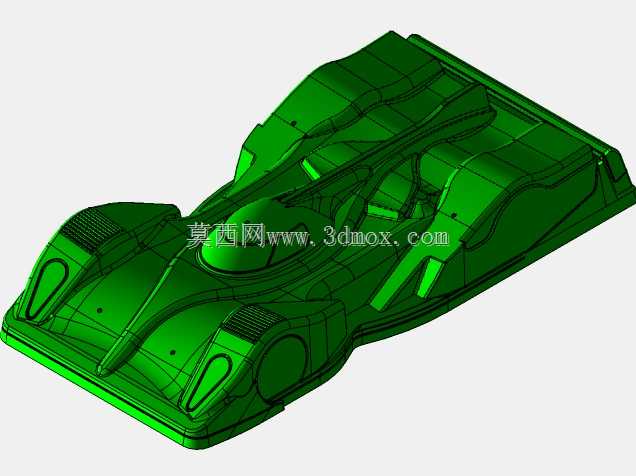

本次设计的模块化1/12比例赛车车身，核心面向静态模型收藏、RC遥控车改装、3D打印创客制作以及小比例风洞测试验证等多元应用场景，既可以作为独立的静态展示摆件满足模型爱好者的收藏需求，也可以拆分后适配不同规格的1/12比例遥控车底盘，为竞速类模型玩家提供个性化的外观改装方案，同时拆分后的独立模块还可用于小尺寸空气动力学验证试验，为学生群体、创客团队提供低成本的试验载体。在实际用途层面，该车身摒弃了传统一体式车壳不可拆分的缺陷，将整车外壳按照功能区域划分为前鼻锥、驾驶舱段、侧箱段、尾翼连接段以及底部扩散器五个独立模块，每个模块之间预留了标准化的卡扣安装位，使用者可以根据自身需求单独更换某一模块，比如更换不同空气动力学造型的前鼻锥来调整下压力分布，或是更换不同配色的侧箱段来实现个性化外观定制，无需整体替换整个车壳，大幅降低了改装和试错成本。从功能特性来看，每个模块的连接边界都做了公差适配设计，卡扣配合间隙控制在0.1mm范围内，既保证拼接后整体结构的紧密性，不会出现松动错位的问题，又能实现徒手快速拆装，无需额外粘接或螺丝固定；车身表面的流线造型完全参考勒芒P1组赛车的空气动力学设计逻辑，前鼻锥的多层导流结构可以将正面来流有序导向侧箱与车底，侧箱表面的内凹造型可以引导气流快速流经散热区域，尾部的上翘尾翼连接座可以搭配通用规格的1/12比例尾翼，配合底部的扩散器结构可以在模型高速行驶时提供足够的下压力，避免高速过弯时出现抓地力不足的问题。设计思路上，整体围绕模块化快拆的核心需求展开，在保证外观还原度的前提下，对每个拆分模块的结构强度做了针对性优化，比如前鼻锥最前端的碰撞易损区域做了1.2mm的壁厚加厚处理，侧箱与底盘连接的位置做了加强筋布局，既不会过多增加整体重量，又能保证日常把玩、轻度碰撞时不会出现结构断裂；同时每个模块的拆分边界都选择在造型的棱线位置，拼接后合模线几乎隐藏在造型线条中，不会破坏车身整体的视觉完整性。外形尺寸与安装边界方面，整车拼接完成后总长度为385mm，最大宽度为165mm，车身最高点距离底盘安装面的高度为72mm，底部预留的安装槽位完全适配市售常规1/12比例勒芒赛车底盘的安装孔位，安装槽深度为3mm，安装后车壳与底盘之间的间隙均匀控制在1mm，不会出现干涉底盘运动部件的问题，每个独立模块的最大尺寸都控制在200mm以内，完全适配桌面级FDM3D打印机的打印成型尺寸，使用者无需大尺寸打印设备即可自行制作单个模块。
