遥控平跑车碳纤维底盘车架结构设计

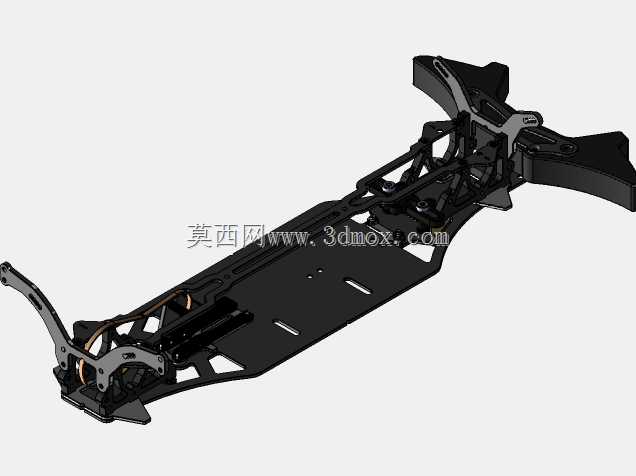

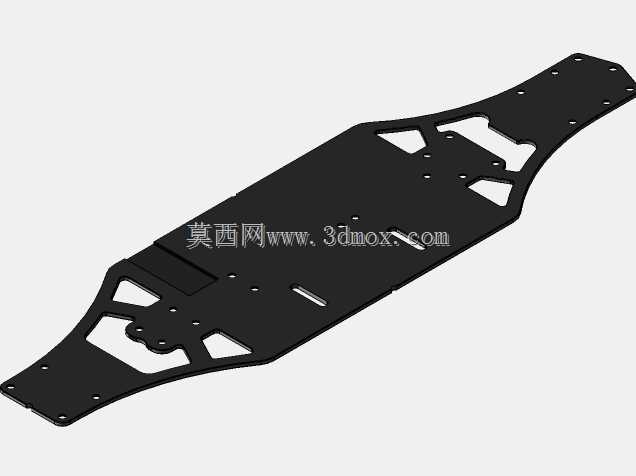

该结构为1/10比例电动遥控平跑车的核心承载底盘总成，主要应用于专业遥控模型竞速赛事、模型爱好者改装调校场景，是遥控平跑车的核心承载基体，承担着安装固定动力系统、转向机构、悬挂组件、电子设备的核心作用，直接决定整车的操控响应特性与行驶稳定性。整个底盘采用一体化碳纤维板材作为主承载基体，主底板做了大面积镂空减重设计，在保证结构刚性的前提下尽可能降低整车自重，同时预留了电池仓、电调安装位、接收机固定位的安装孔位，孔位按照主流电子设备的通用安装尺寸设计，可适配不同规格的锂电电池、无刷电调与舵机组件。底盘前后端集成了一体化的防撞安装座与悬挂铰接位，前侧预留了转向舵机的安装沉槽，转向摇臂的活动空间做了避让设计，避免转向极限位置出现结构干涉；后侧预留了电机座与传动差速器的安装空间，传动系统的走线槽沿底盘侧边布置，可将动力线、信号线规整收纳，避免行驶过程中线路卷入传动部件。前后悬挂的铰接点采用对称式布局，上下摆臂的安装孔位同轴度精度控制在0.02mm以内，可保证悬挂摆动过程中无卡滞，配合不同硬度的避震弹簧可实现底盘离地间隙、侧倾刚度的灵活调校，适配不同抓地力的铺装赛道场景。整个底盘的安装边界充分考虑了通用车壳的适配尺寸，前后轮距、轴距符合1/10平跑车的通用规格，可直接替换同级别车型的原厂底盘部件，无需额外打孔改装。设计过程中重点优化了底盘的重心分布，将重量较大的电池、电机安装位置尽可能靠近底盘几何中心，降低整车转动惯量，提升过弯时的响应速度，同时主底板的边缘做了圆弧过渡处理，避免车辆侧滑时底板边缘刮蹭赛道造成行进阻力突增。前后防撞座采用突出于底板的结构设计，碰撞时可率先吸收冲击能量，避免冲击力直接传递到底板主结构造成碳纤维板材开裂，悬挂铰接位的受力区域做了局部加厚补强，应对高速行驶时悬挂传递的路面冲击，避免长期使用后铰接位出现形变影响定位精度。
