壁挂式工业电气防护机箱结构设计

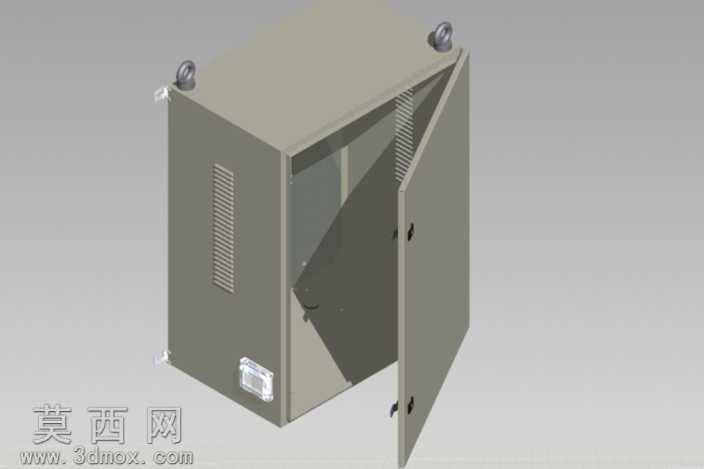

本作品为壁挂式工业电气防护机箱的三维设计模型，整体采用钣金类建模思路完成全结构搭建，在三维建模过程中，首先以柜体的安装基准面为定位参考，完成主体围板的基础轮廓绘制，通过薄壁拉伸、钣金折弯特征生成柜体的主腔体结构，严格把控各钣金件的折弯半径、壁厚参数，确保结构符合常规钣金加工的工艺要求，避免出现无法落地加工的锐角干涉、折弯余量不足等问题。模型完整还原了机箱的单开门结构，门体与主腔体之间通过合页连接结构实现转动配合，建模时预留了合页的安装孔位与转动间隙，同时在门体边缘设计了折弯翻边结构，既能够提升门体的结构刚性，也能配合密封结构实现IP23等级的基础防护效果，阻挡外部飞溅水滴与大尺寸固体异物进入柜体内部。在细节结构设计上，柜体侧面开设了阵列式通风散热百叶孔，通过线性阵列特征快速生成规整的散热孔结构，在保证柜体结构强度的前提下，为内部安装的电气元件提供足够的通风散热通道；柜体顶部设计了吊装挂耳结构，用于前期安装过程中的临时吊装定位，背部预留了壁挂安装的固定孔位，可直接通过膨胀螺栓将柜体固定在墙面安装基准面上，无需额外搭配落地安装支架；柜体下部预留了电气线缆进出的格兰头安装位，方便现场布线时的线缆固定与密封处理。材质与渲染表现方面，主体钣金件采用哑光工业灰的金属漆材质，模拟真实工业机箱的静电喷塑表面效果，合页、锁具等五金配件采用镀锌金属材质，通过调整材质的粗糙度、金属度参数，区分不同部件的材质质感，渲染时采用柔和的工业场景光照，清晰展现柜体的结构层次与细节特征，直观呈现门体开启状态下的内部腔体空间。整体设计思路围绕墙装场景的使用需求展开，在有限的体积内兼顾了结构刚性、防护性能、散热需求与安装便利性，所有安装孔位、配合间隙均按照工业电气柜体的常规设计标准设定，可直接用于钣金加工的参考、安装方案的模拟验证。
