轴类零件外圆倒角加工工装结构

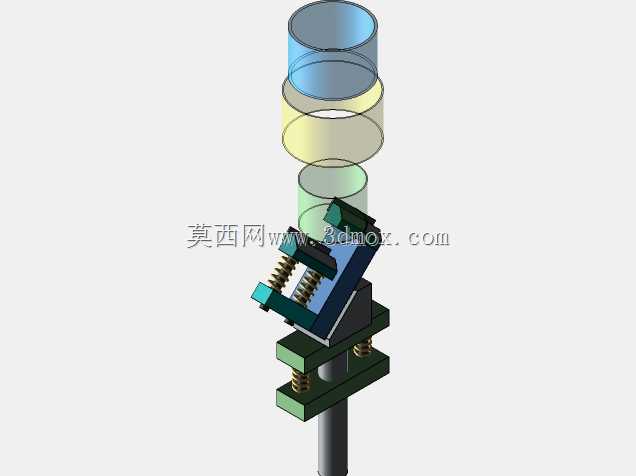

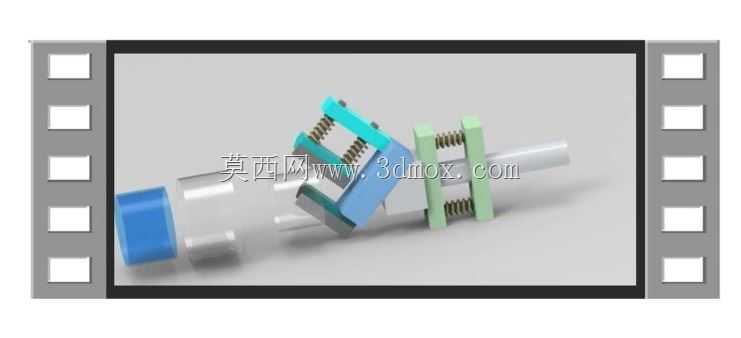

该结构主要应用于金属切削加工场景中，针对回转类轴件、棒料的端部倒角工序，可集成在普通车床、数控车床的走刀路径中，也可作为独立工位加装在自动化加工产线的物料流转节点，替代传统人工手持角磨机打磨、单刀逐次倒角的作业模式，解决小直径轴件倒角一致性差、端面毛刺残留、加工效率偏低的行业痛点，适配直径范围在6mm至30mm的金属圆棒、阶梯轴类工件的端部C角、R角加工需求。整套工装采用对称式双模组布局，沿工件轴向进给方向分为定位导向单元与切削执行单元两部分，其中导向单元采用开口式弹性抱合结构，内置压缩弹簧提供持续的抱紧力，可在工件穿入时自动适配轴径的微小公差波动，避免切削过程中工件出现径向窜动，保证倒角的同轴度误差控制在0.02mm以内。切削执行单元采用浮动式刀架设计，两把倒角刀呈对称角度布置，刀架与安装基座之间设置复位弹簧，当工装沿轴向靠近工件端部时，刀刃可自动贴合工件外圆与端面的交界位置，无需反复对刀即可完成均匀倒角加工，进给过程中弹簧可自适应补偿工件端面的平面度误差，避免出现倒角深浅不一、缺角的问题。整套工装的安装边界紧凑，主体长度不超过180mm，最大外轮廓宽度为72mm，可直接通过尾部的圆柱柄装夹在车床刀架的标准刀座上，也可通过侧边的安装孔固定在自动化产线的直线滑台执行端，无需对原有设备进行大规模改造。设计过程中充分考虑了换刀与维护的便捷性，刀片采用标准可转位机夹刀片，松开锁紧螺钉即可快速更换，无需重新调整刀架角度；弹簧部件采用标准化圆柱螺旋压缩弹簧，疲劳寿命长，更换成本低廉。导向单元的接触部位采用耐磨铜质衬套，长期与工件表面摩擦也不会划伤轴件的已加工外圆面，适配钢、铜、铝合金等多种材质轴件的倒角加工，既可以完成单端45度倒角作业，也可通过调整刀片安装角度实现30度、60度等不同角度的倒角加工，还能同步去除工件端部的锐边毛刺，加工后的工件端面倒角光滑均匀，无需后续人工去毛刺工序，可大幅提升轴类零件加工的工序效率，降低作业人员的劳动强度，尤其适合批量轴类零件的量产加工场景，在五金加工、汽车零部件、液压管件等行业的轴类零件加工环节具备较高的实用价值。
