PCB测试用镀金探针编程器夹具结构

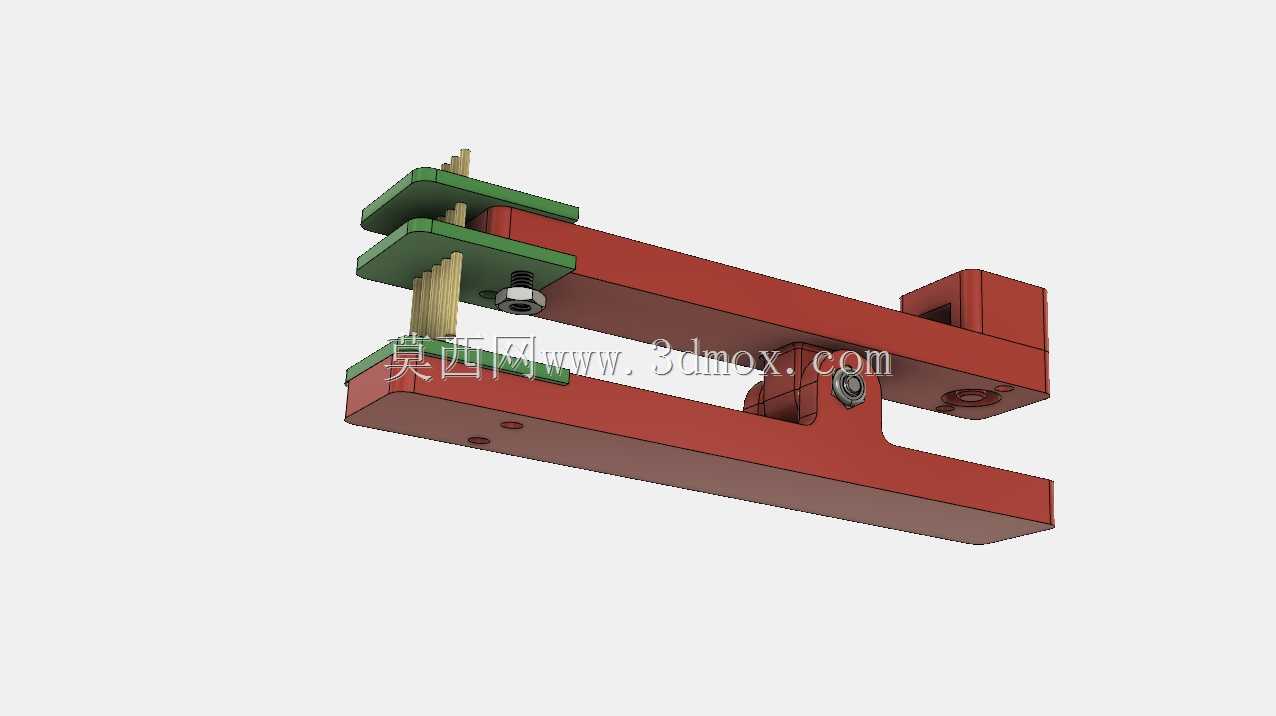

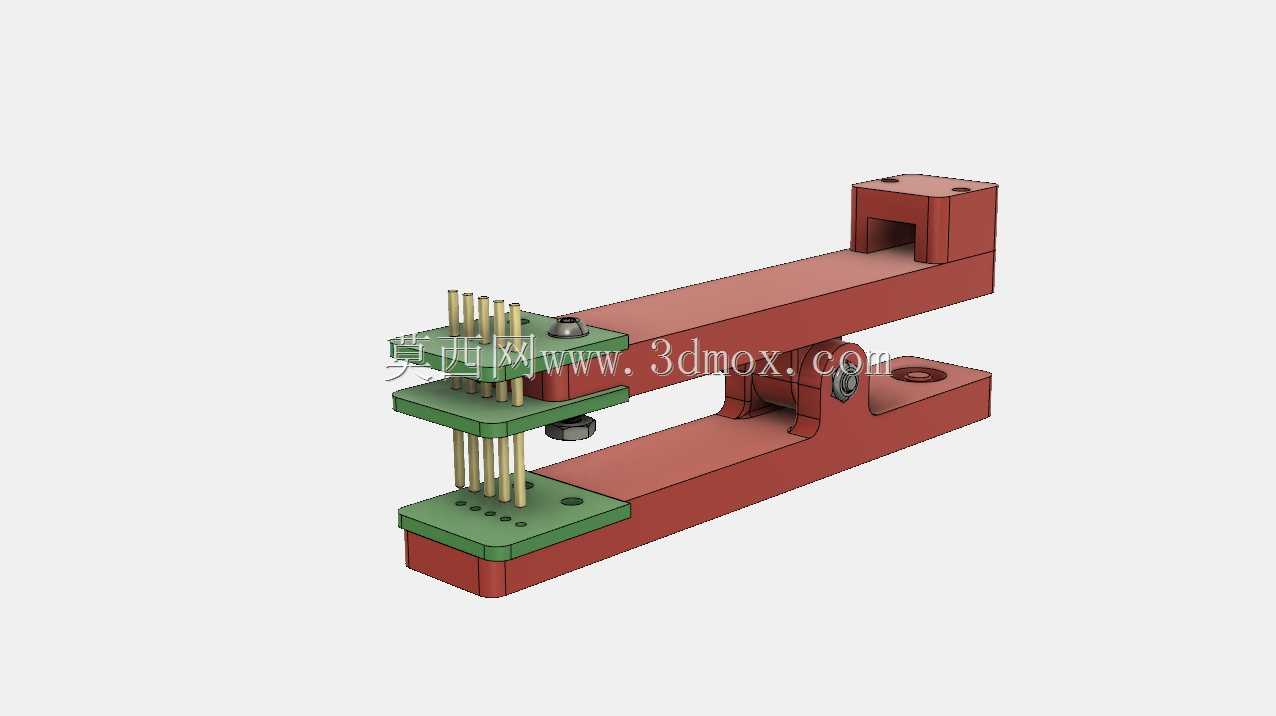

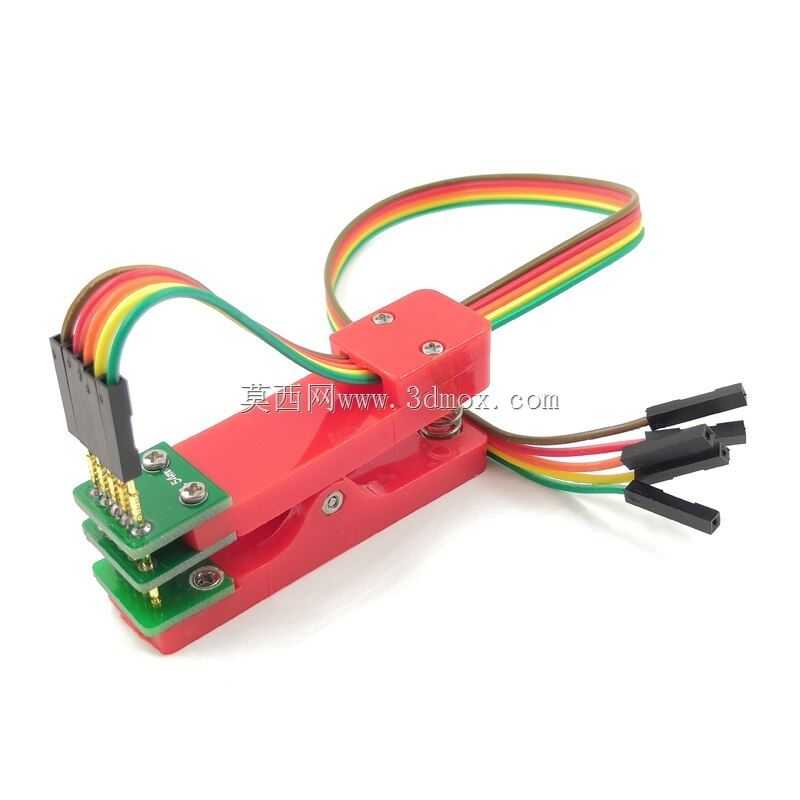

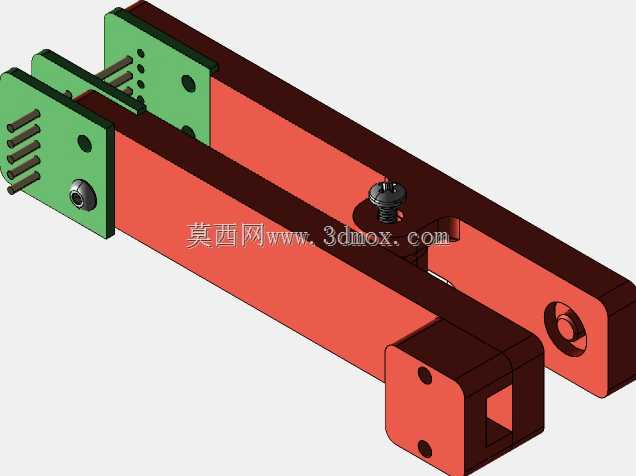

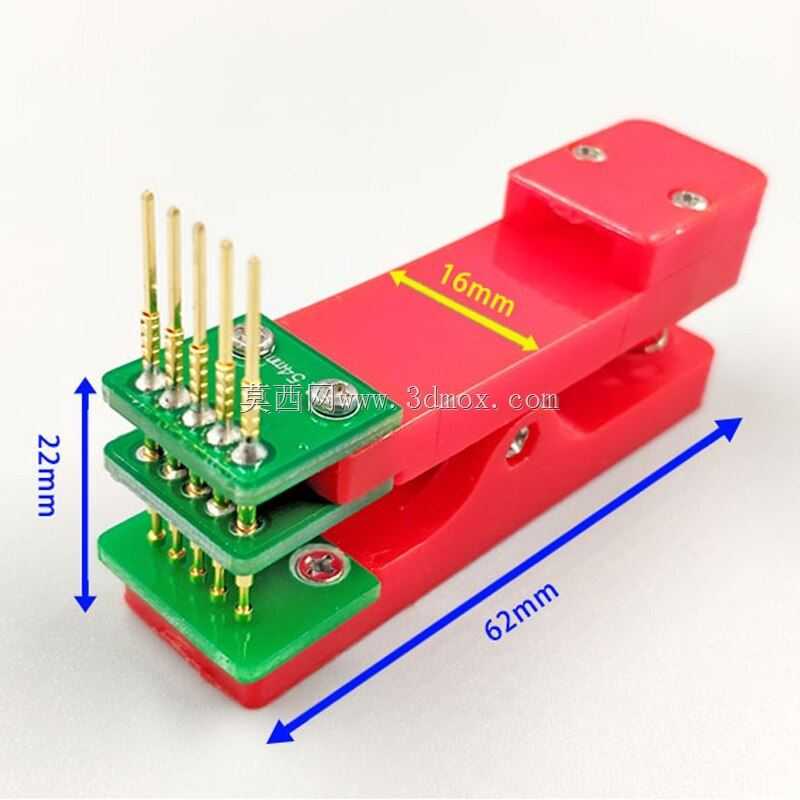

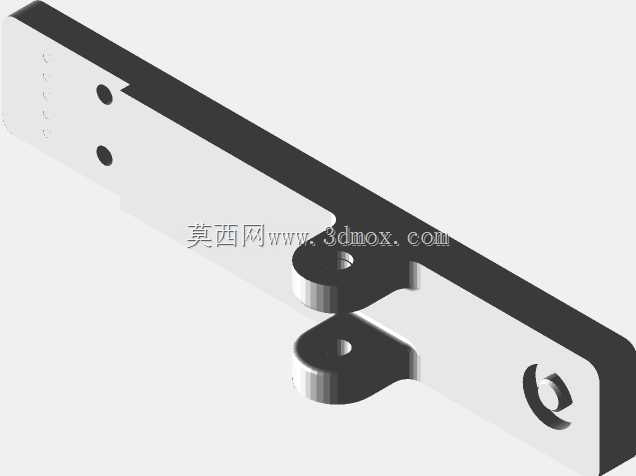

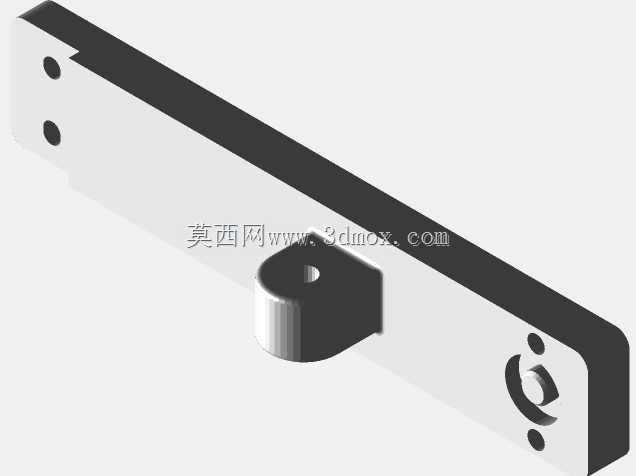

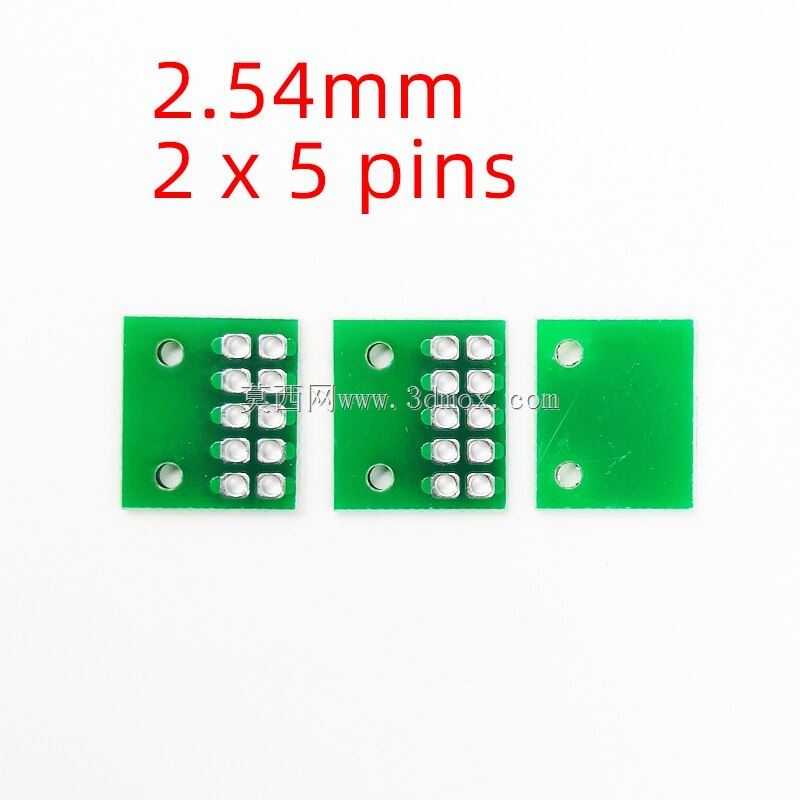

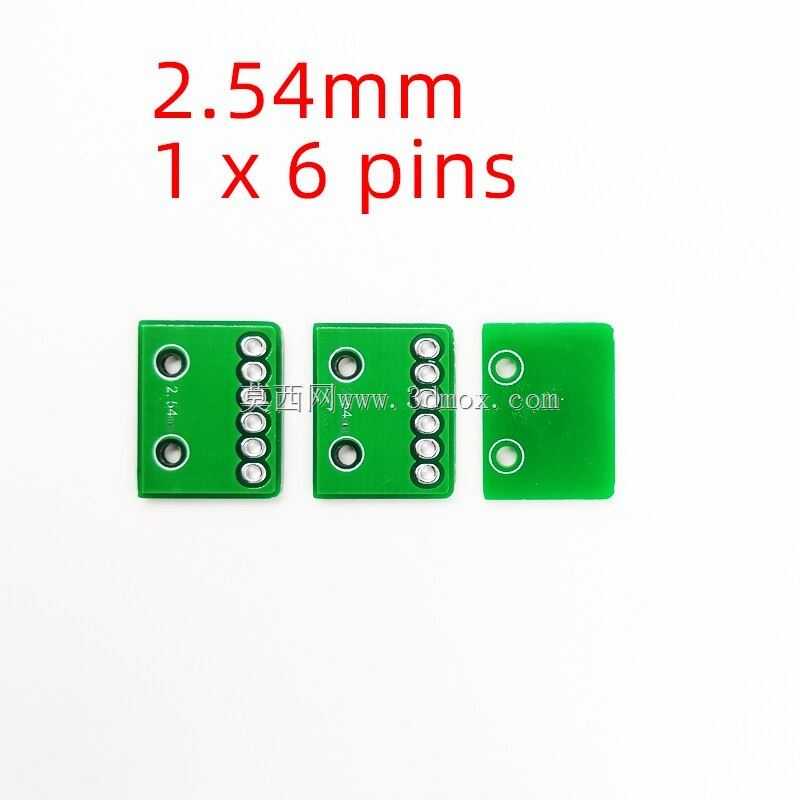

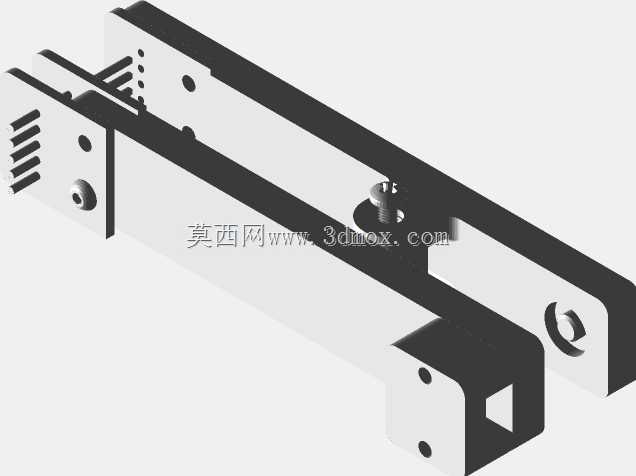

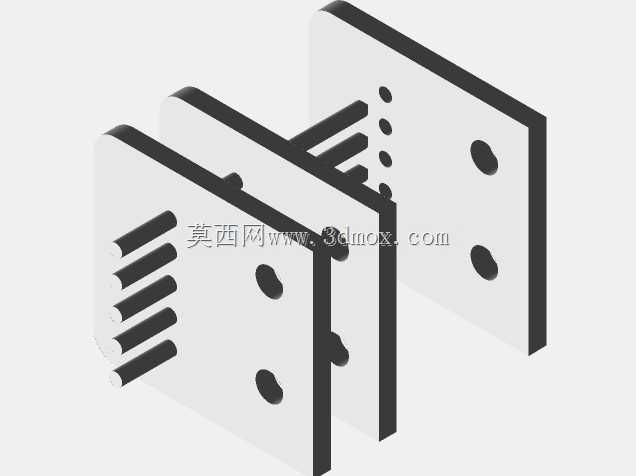

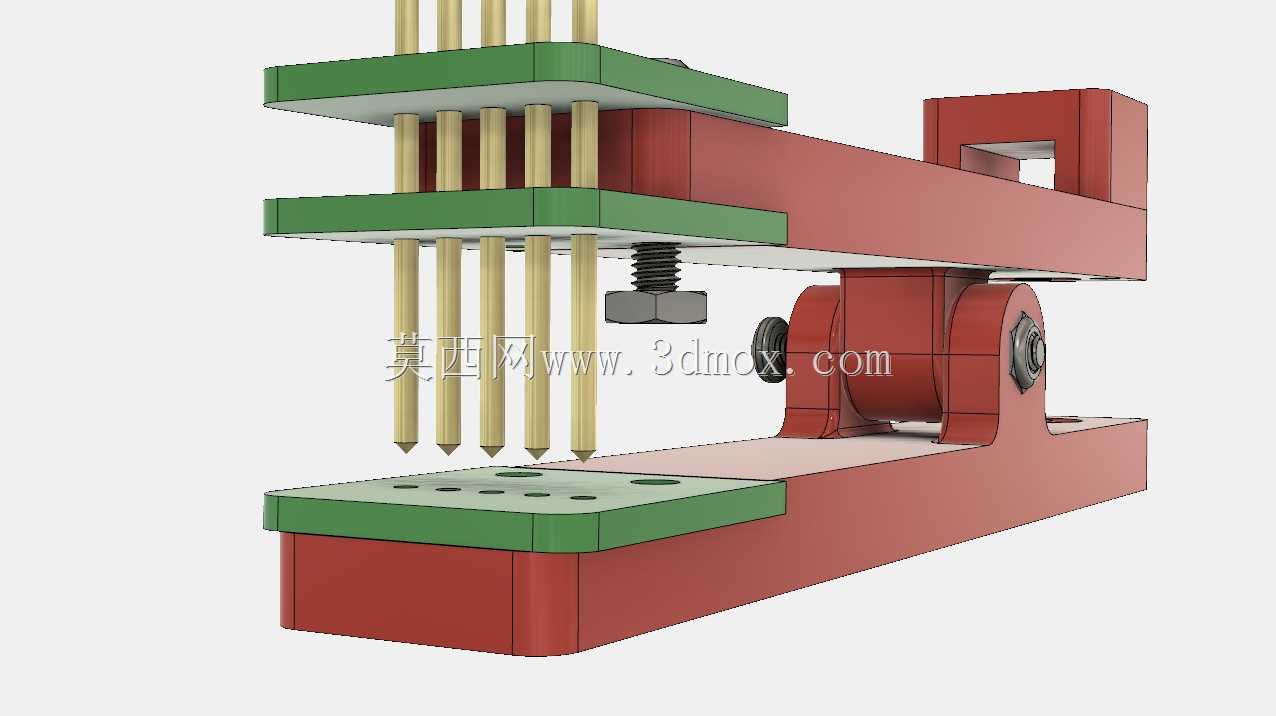

该结构是面向电路板量产检测环节设计的夹式测试工装，主要应用于电子制造产线的PCB板功能烧录、通断检测工序，适配小尺寸电路板的快速装夹测试需求，能够在编程器对板载芯片写入程序、检测电路连通性的过程中，提供稳定的夹持力与精准的探针对位基准，替代传统手工持接探针的作业方式，大幅降低测试过程中的探针偏移、接触不良问题，提升批量检测环节的作业效率与测试准确率。整体采用悬臂夹式结构设计，上下两层夹臂通过尾部的铰接结构实现开合动作，夹臂主体采用高强度绝缘工程材质制作，既保证整体结构的刚性，避免长期开合使用出现形变，同时能够隔绝测试过程中的静电干扰，避免电路板上的精密芯片被静电击穿。夹臂的开合角度经过精准限位，最大张开距离适配常规厚度的单双层PCB板，操作人员单手即可完成板件的取放动作，无需额外的锁止操作，依靠铰接位置的弹性结构提供持续稳定的夹持力，不会对PCB板边缘造成压痕损伤。上下两层探针安装板采用定位销与夹臂主体连接，安装板上按照常规编程器测试点的标准间距排布探针安装孔，适配2.54mm间距的镀金测试探针，探针采用伸缩式结构，头部接触端做圆头钝化处理，接触测试点时不会刮伤PCB板上的焊盘镀层，探针尾部通过走线连接至编程器信号端，能够同时完成多路信号的传输，实现一次性完成芯片烧录、电路通断、元件焊接质量的多项目检测。上层探针安装板设置有定位凸台，能够与PCB板上的工艺定位孔配合，装夹时即可完成探针与测试点的精准对位，无需反复调整板件位置，夹臂尾部设置有设备安装孔，可以直接固定在自动化测试流水线的工位上，配合自动上下料机构实现无人化测试作业，整体结构紧凑，安装边界尺寸适配现有多数桌面型测试设备的安装位，不需要对现有产线设备做大规模改造即可直接投入使用，夹臂上的探针安装板为可更换结构，针对不同型号的PCB板仅需更换对应孔位的安装板即可快速切换测试型号，大幅降低多品种小批量生产场景下的工装制作成本。
