SMD手动贴片安装定位工装结构

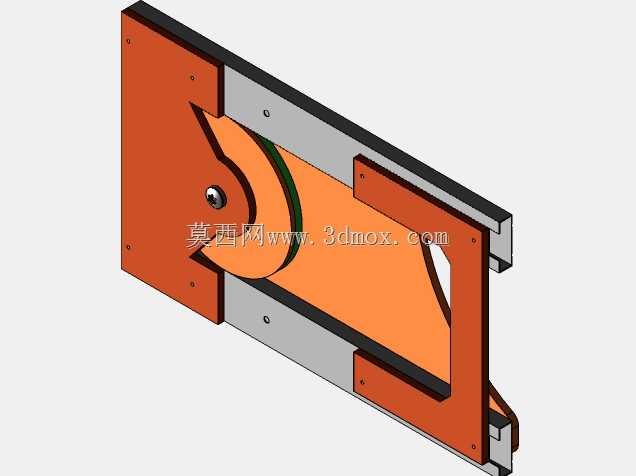

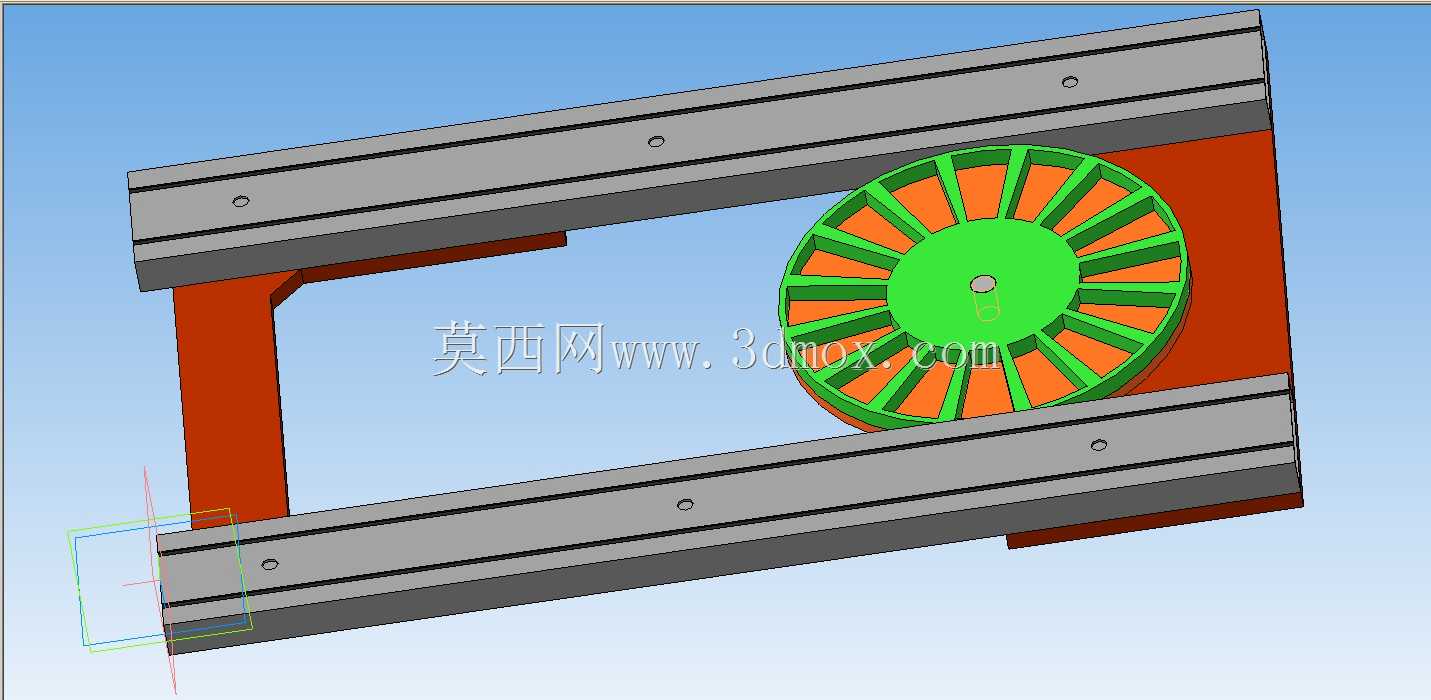

该结构主要应用于电子制造领域小批量多品种的表面贴装元器件生产场景，针对研发打样、小批量试产阶段无法适配高速贴片机的生产需求，解决手工放置SMD元器件时定位不准、偏移歪斜、贴装压力不均的痛点，可在桌面工位独立完成各类矩形、异形表贴元件的预贴装定位作业，适配0603及以上尺寸的阻容件、SOP封装芯片、小型接插件等常见表贴元器件的手动安装工序。整套结构采用凸轮驱动的滑动夹紧设计思路，核心通过偏心凸轮的回转运动带动橙色滑动载板沿两侧灰色导向板做直线往复位移，当扳动凸轮驱动端的操作拨钮时，滑动载板沿导轨方向进给，与固定侧的定位挡边配合形成可调宽度的夹持区间，可根据待安装PCB板的宽度快速调整夹持开度，适配不同尺寸的线路板装夹需求。结构两侧的导向板采用耐磨金属材质加工，通过沉头螺丝与底部安装基座紧固连接，为滑动载板提供平稳的直线运动导向，避免滑动过程中出现卡滞、偏摆问题，保证载板移动的直线度与重复定位精度。凸轮与滑动载板的接触位置设置有减磨垫片，降低长期往复操作带来的接触面磨损，延长工装的整体使用寿命。从安装边界来看，整套结构采用扁平化紧凑型布局，整体厚度控制在较小范围内，可直接固定在常规防静电工作台面使用，不需要额外占用过大的工位空间，底部预留有标准安装孔位，可通过螺栓快速固定在工位台面上，也可搭配快速夹钳实现与其他辅助工装的组合使用。功能特性上，该结构操作时仅需要单手握持拨钮即可完成PCB板的夹紧与松开动作，操作力度经过优化设计，扳动过程手感顺畅无卡顿，夹紧力可通过凸轮的偏心行程进行适配调整，既能够保证PCB板装夹后无窜动，也不会因夹紧力过大造成薄板类PCB的压伤变形。结构的定位基准边经过精密加工，平面度与直线度满足SMD贴装的定位精度要求，配合手动吸笔拾取元件放置时，可保证元件焊盘与PCB焊盘的对齐精度，减少手工贴装的偏移不良率，降低后续回流焊接的虚焊、立碑等缺陷概率。设计过程中充分考虑了手动操作的人机工程需求，凸轮操作端的位置设置在工装侧前方，操作人员无需大幅度抬臂即可完成操作，长时间重复作业也不易产生手部疲劳，同时结构整体无外露的尖锐边角，所有外露棱边均做了倒钝处理，避免操作过程中划伤操作人员手部。滑动载板与导向板之间预留有合适的配合间隙，日常使用中仅需要定期涂抹少量润滑脂即可维护，不需要复杂的保养流程，适合生产现场的长期高频次使用场景。
