便携式直流功率电能测量装置外壳结构

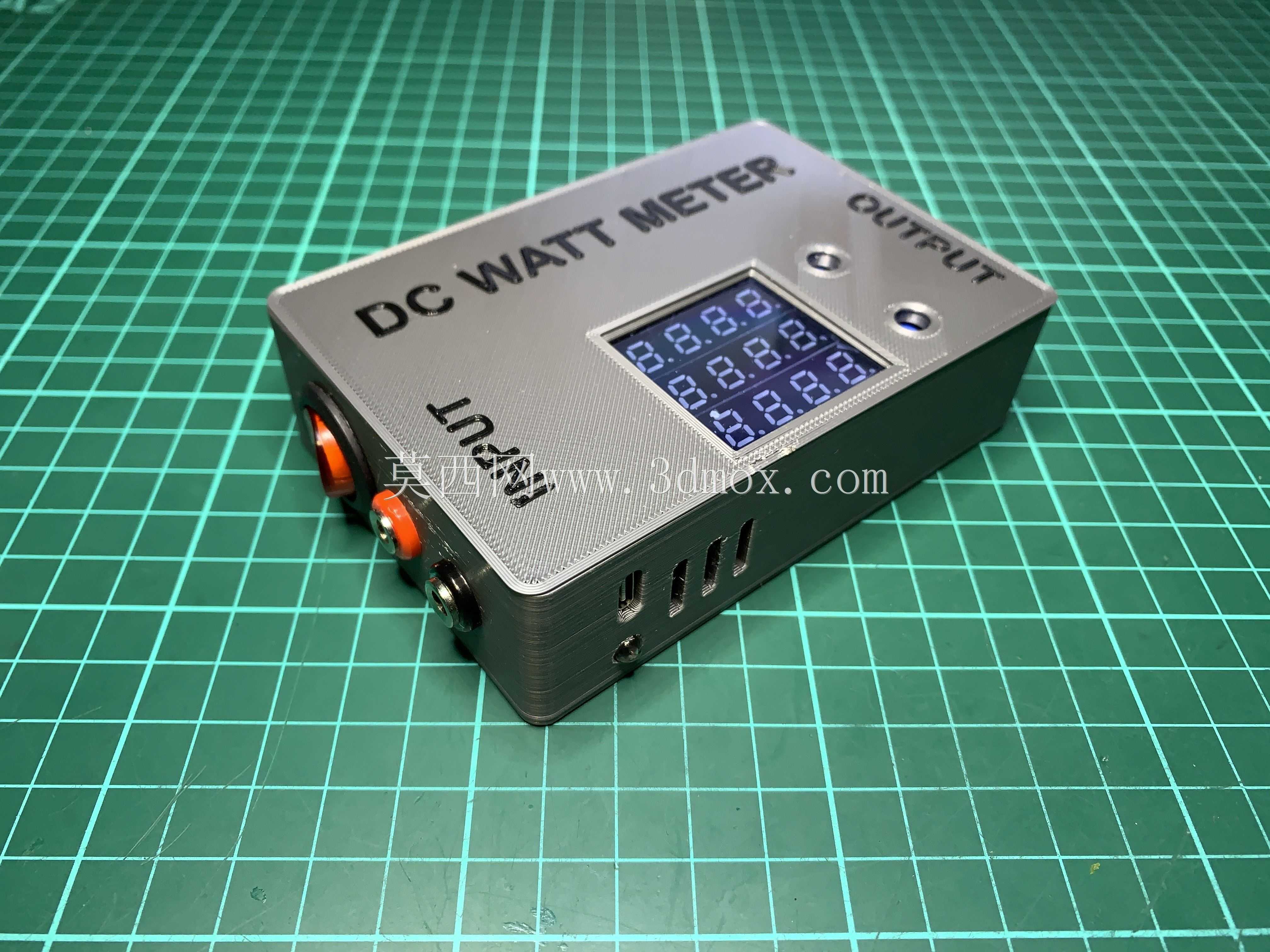

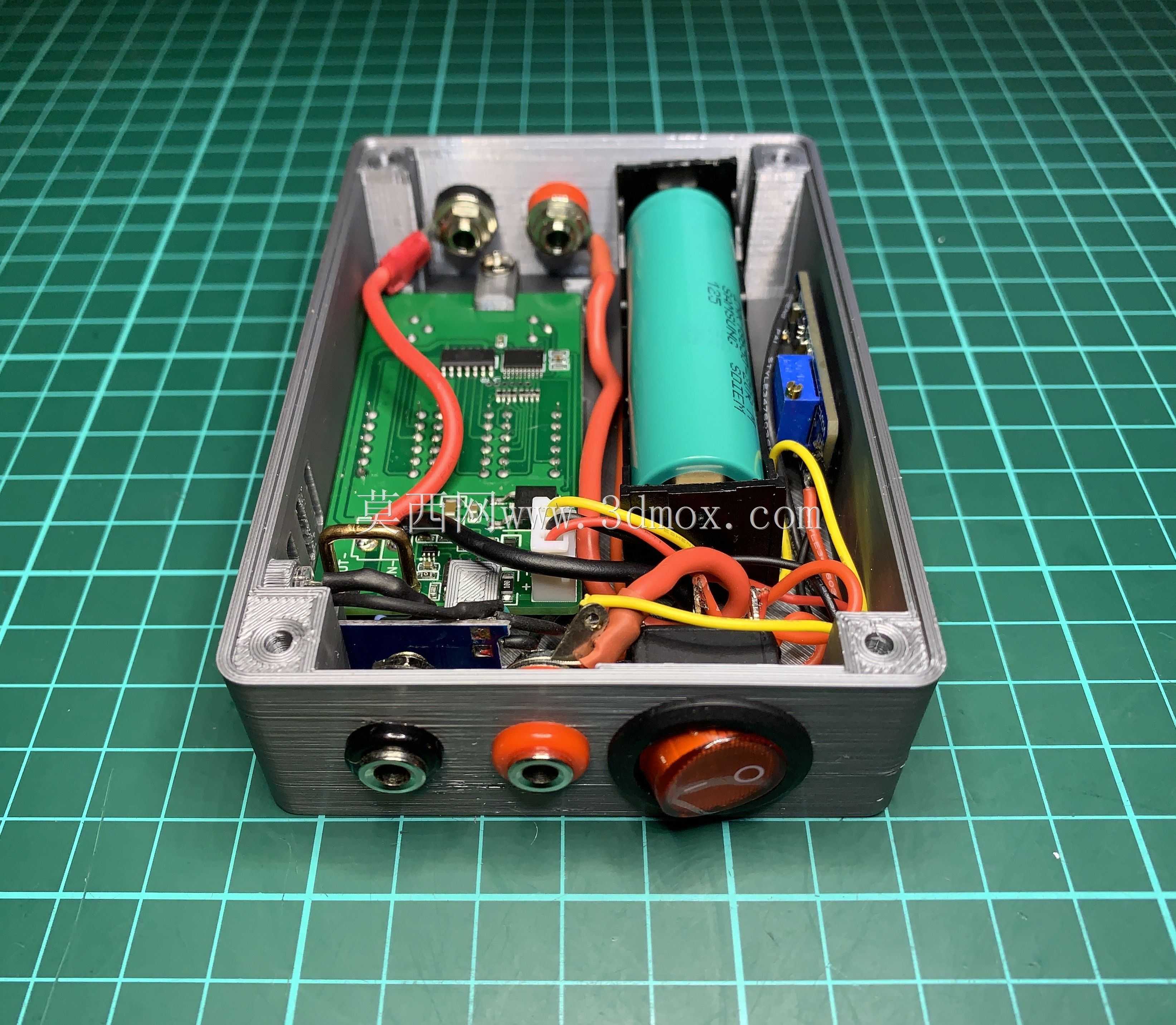

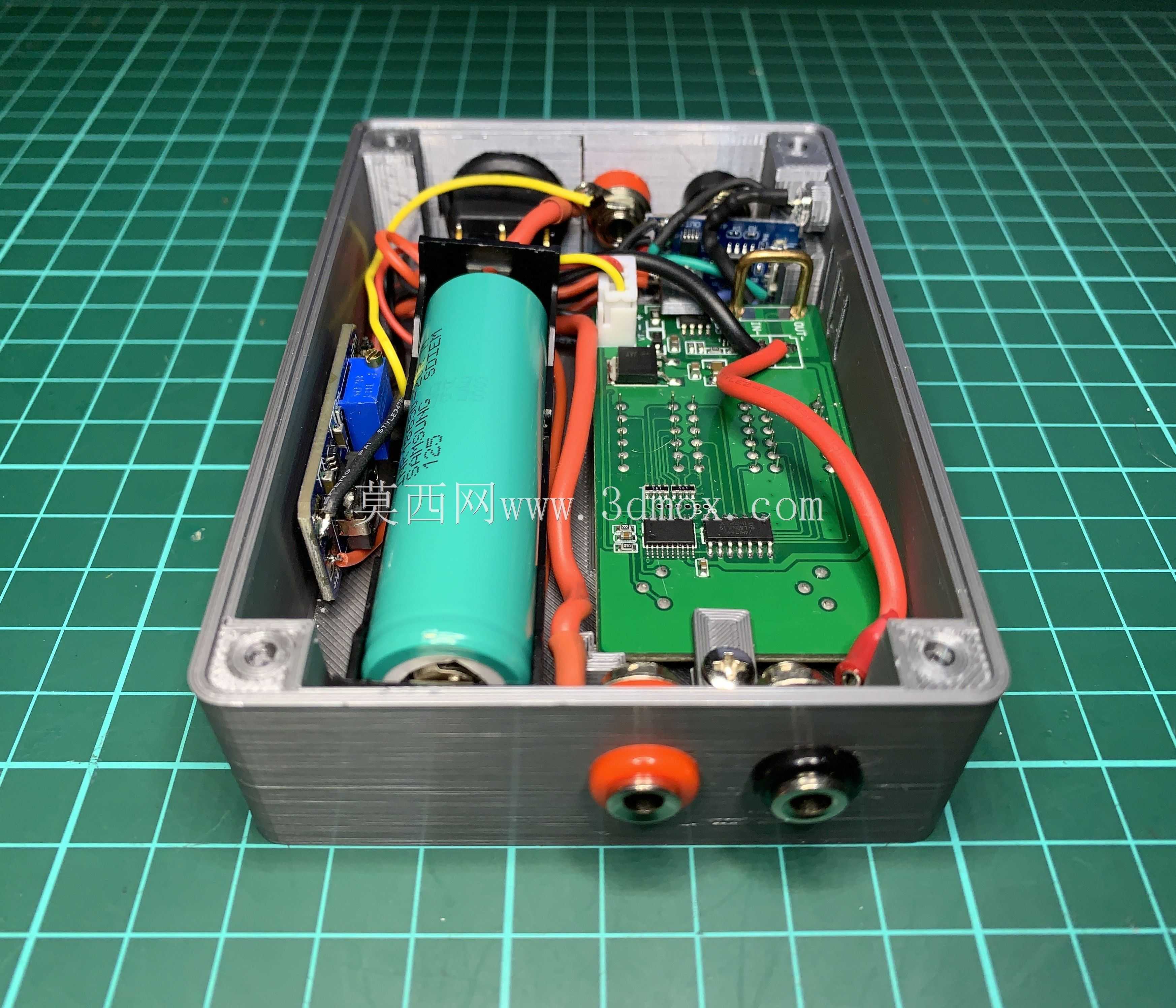

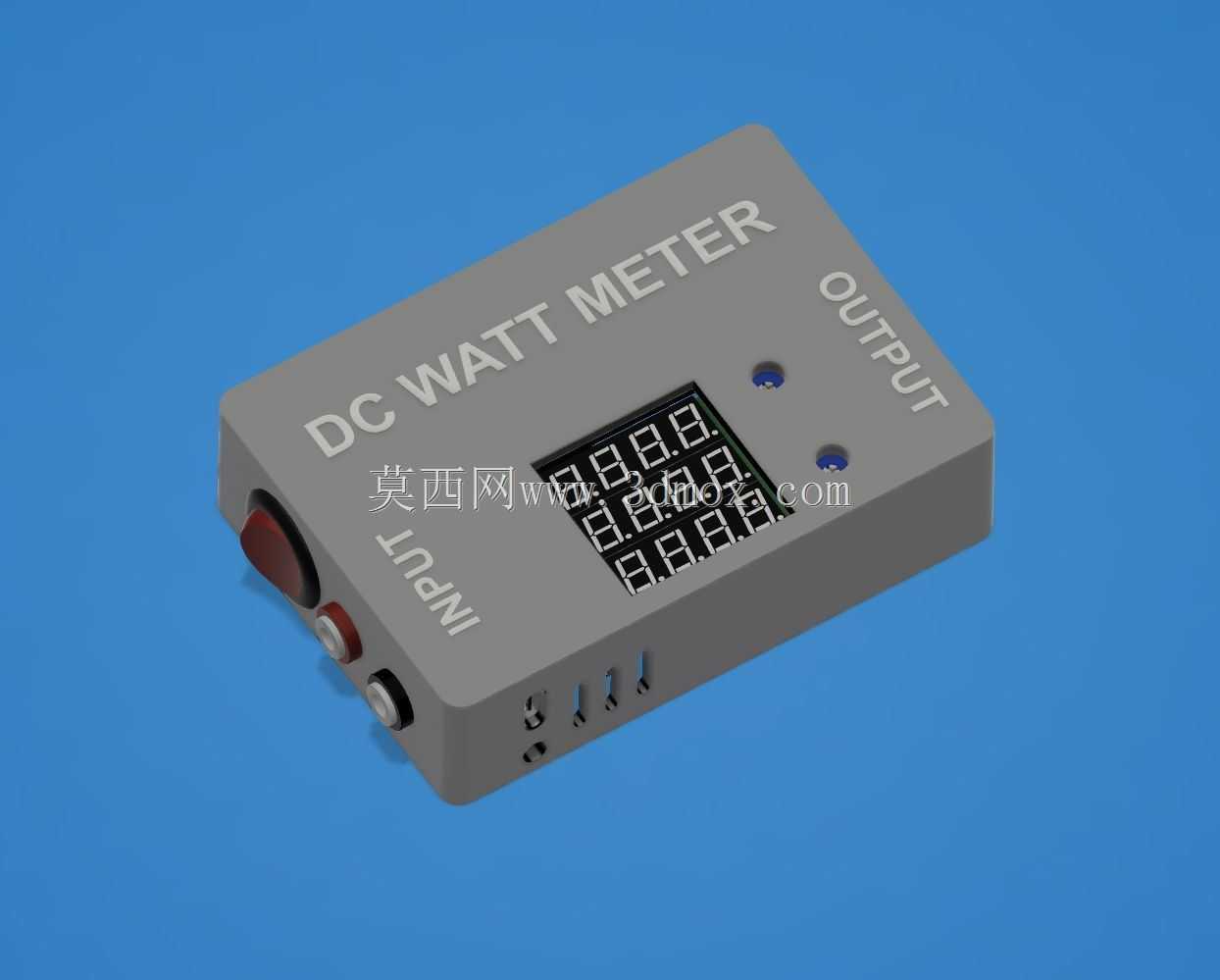

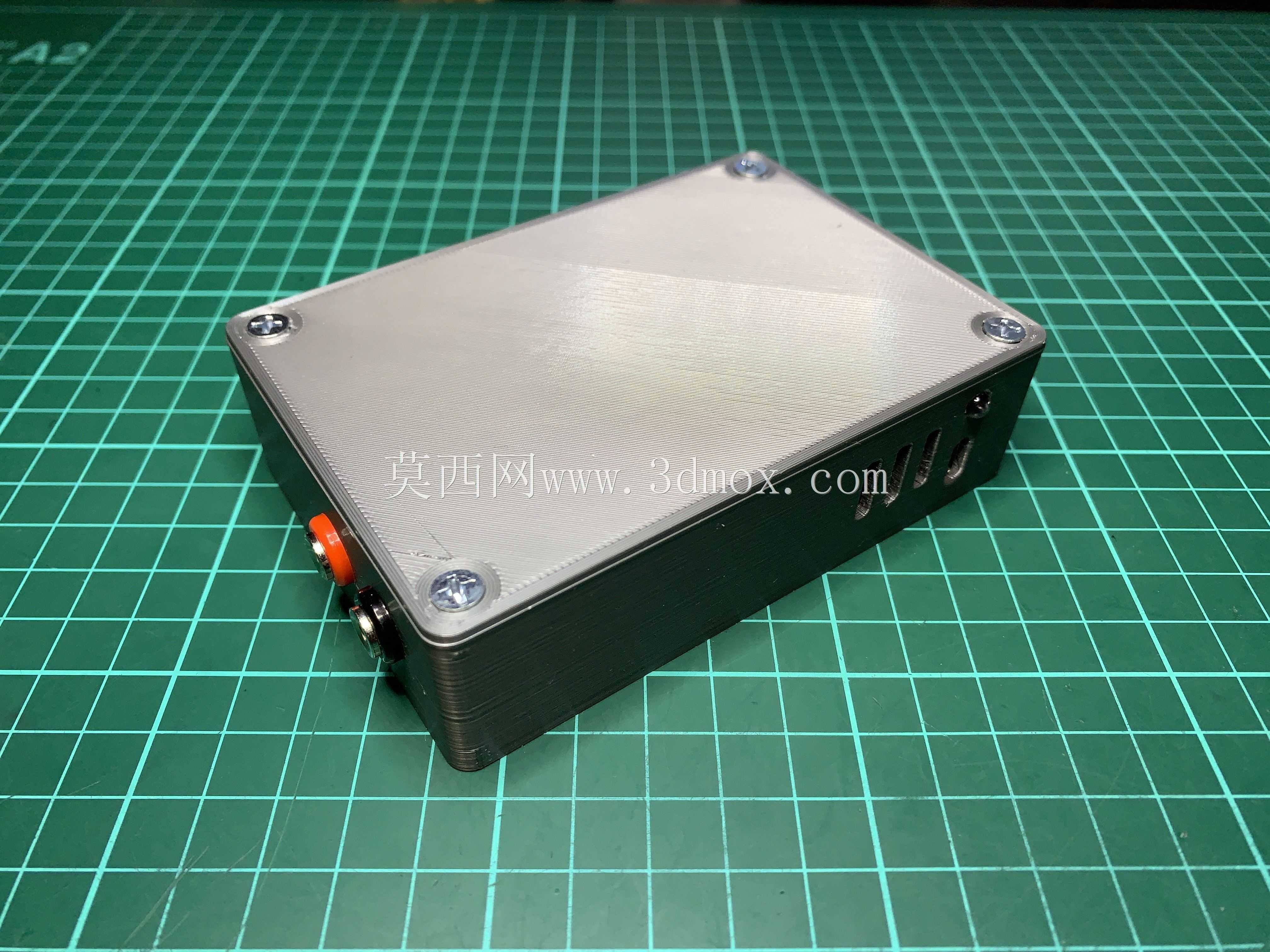

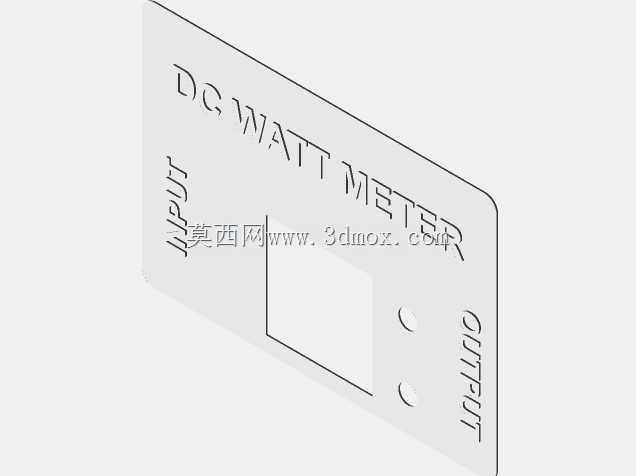

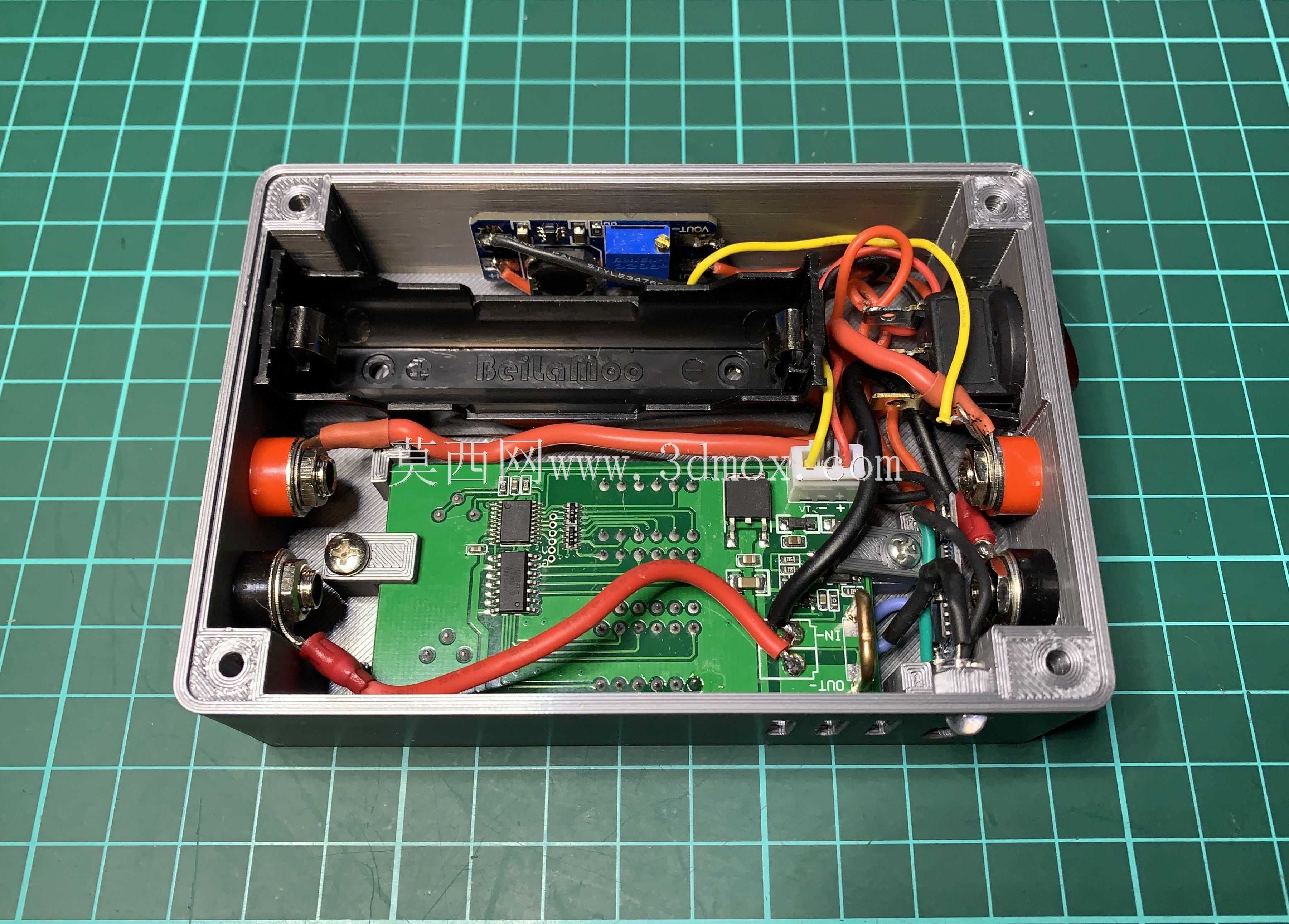

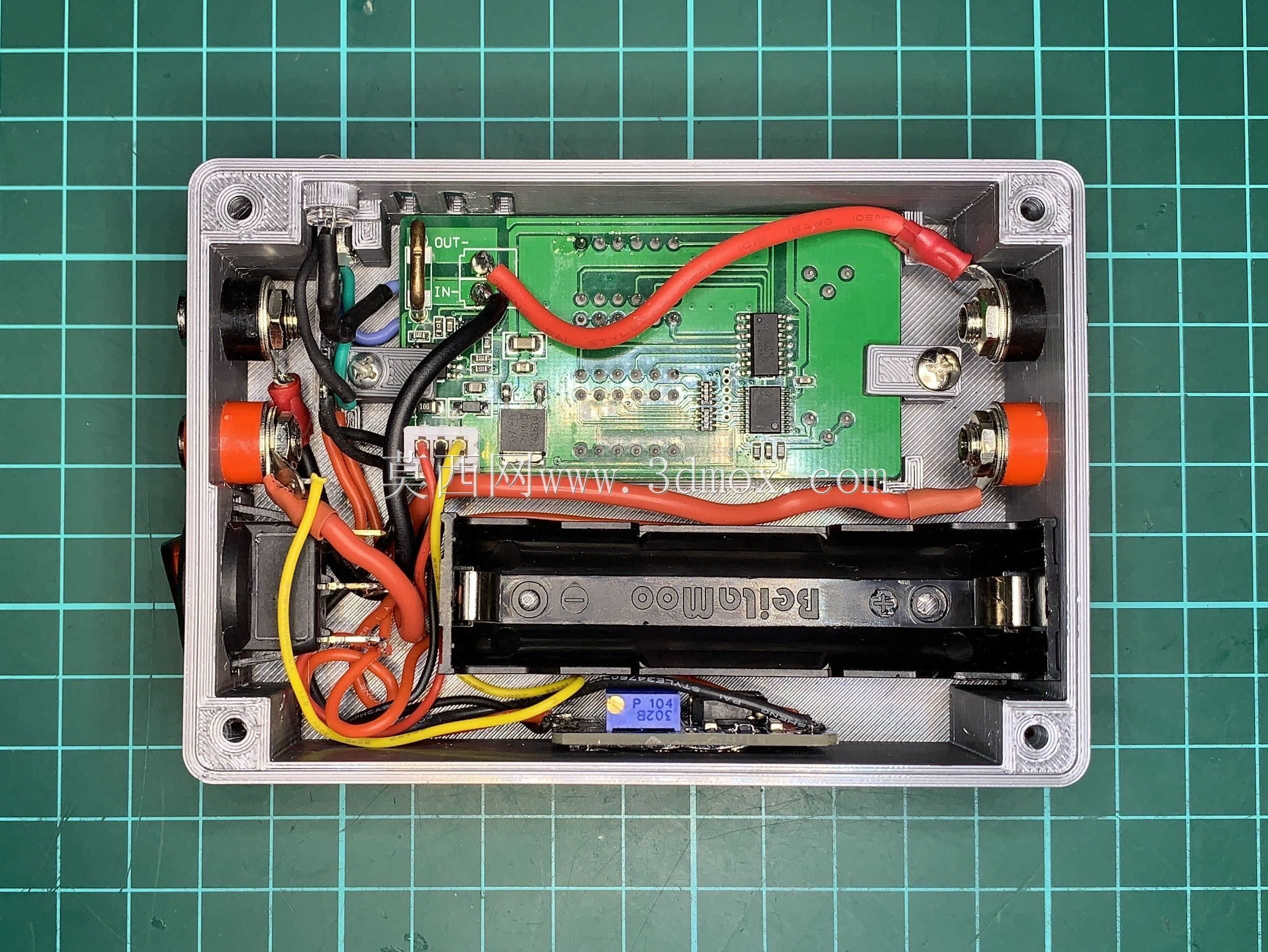

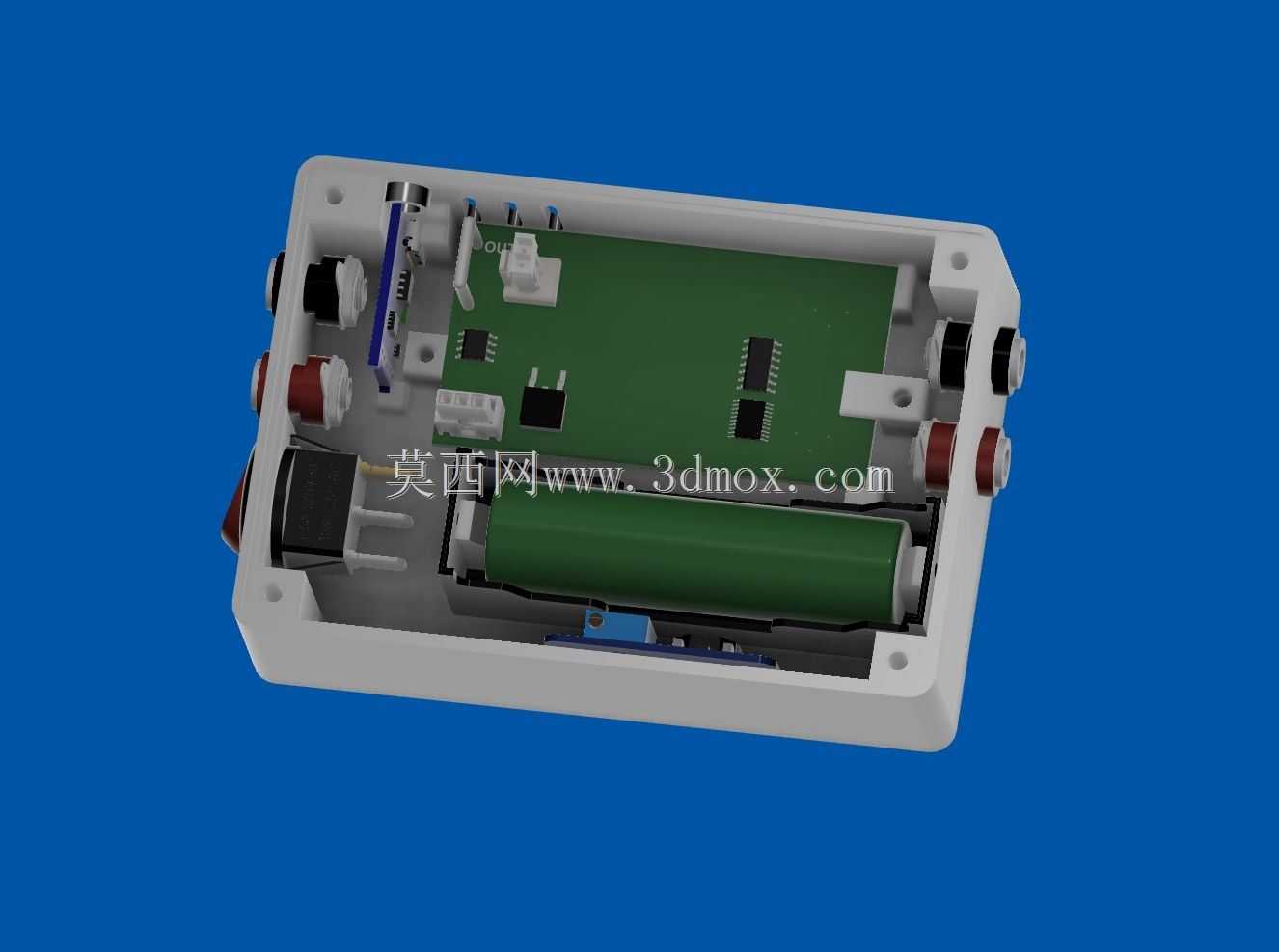

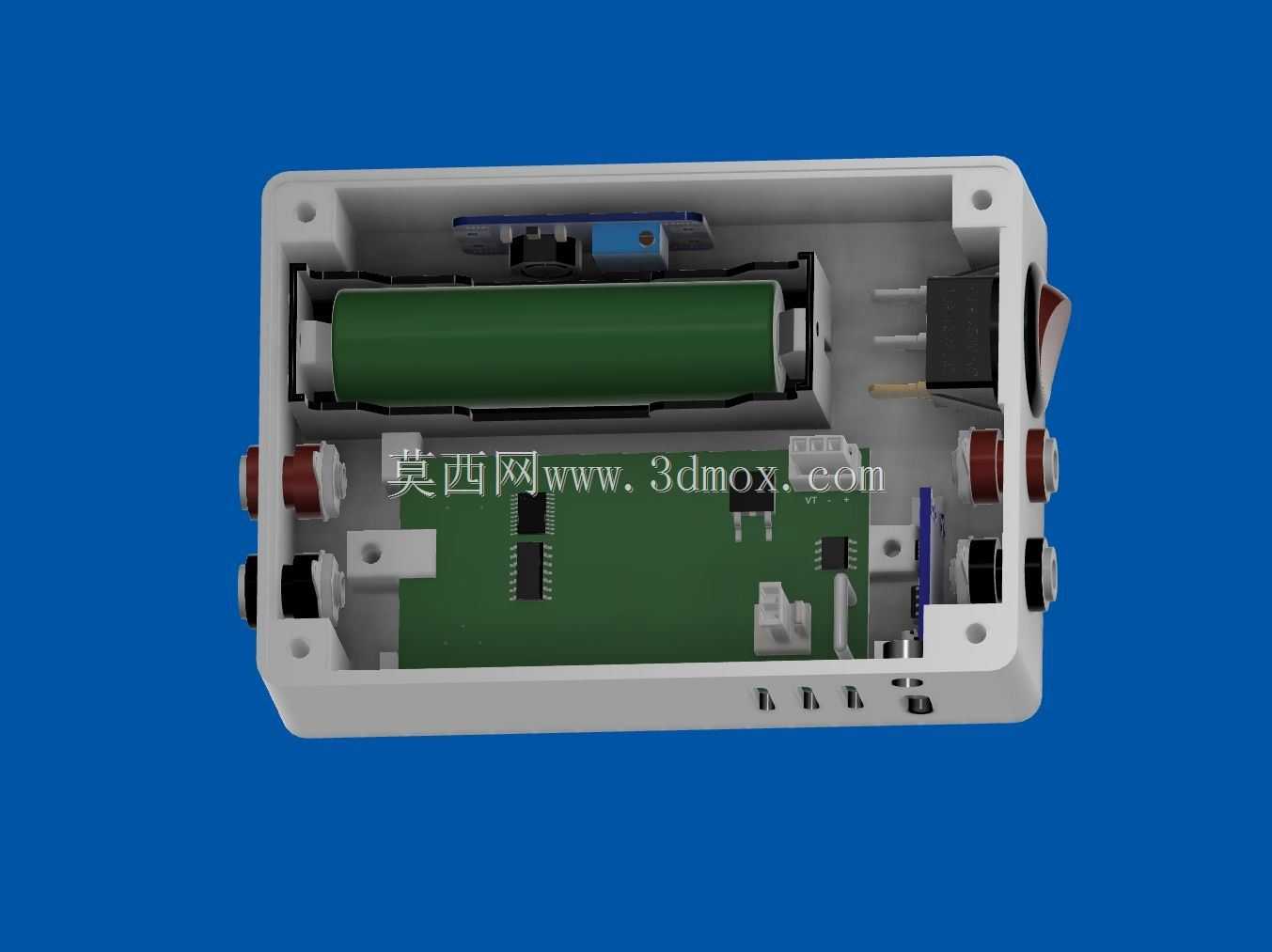

这款直流电能测量装置主要面向电子调试、小型电源测试、储能设备运维、DIY电子制作等场景，可替代传统双表测量的繁琐操作，单设备即可实时获取直流回路的电压、电流、功率参数，同时支持累计电能数值计算，解决了日常测试中需要同时搭配电压表、电流表再手动核算功率的低效问题，适合实验室桌面测试、户外小型光伏系统调试、锂电池充放电参数监测、低压直流用电设备功耗排查等多种使用场景。装置采用一体化金属外壳设计，整体为方正紧凑型结构，外壳边角做了细微倒角处理，既提升手持握持的舒适度，也能避免尖锐边角磕碰造成的损伤，整体尺寸适配桌面摆放与手持携带需求，不会占用过多工作台空间。设备正面设置清晰的数显区域，可同时显示多组测量数值，显示区域旁配置操作按键，用于参数切换、功能清零等操作，无需额外外接控制设备即可完成全部基础操作。设备两端分别设置输入、输出接线端口，端口采用大电流适配的接线端子结构，可满足大电流测试场景的接线牢固度需求，避免接触不良导致的测量误差或发热问题；侧面预留USB供电接口，既支持内置电池供电实现离线便携使用，也可通过USB接口外接供电实现长时间连续监测，同时内置电池充电电路，无需额外搭配充电模块即可完成内置电池的补能。设计过程中充分考虑了成品模块的适配性，将市售成熟直流电能计量模块嵌入外壳内部，外壳预留的安装位完全匹配模块的固定孔位与显示窗口位置，无需对计量模块做二次改装即可完成装配；外壳侧壁预留对应接口的避让开槽，确保所有外接端口都能顺畅对接，不会出现装配干涉问题。外壳结构兼顾了屏蔽性能与散热需求，金属材质可减少外界电磁干扰对测量精度的影响，紧凑的内部腔体预留了足够的空气流通空间，避免大电流长时间工作时内部积热影响计量模块的稳定性。挡板结构覆盖模块周边的裸露区域，既可以避免日常使用中异物掉入设备内部造成短路，也能提升整体外观的完整度，接线端的标识采用蚀刻工艺印制在外壳表面，长期使用也不会出现标识磨损脱落的问题，方便使用者快速区分输入输出端，避免接线错误造成设备损坏。
