BSIDE超薄智能数字万用表结构设计

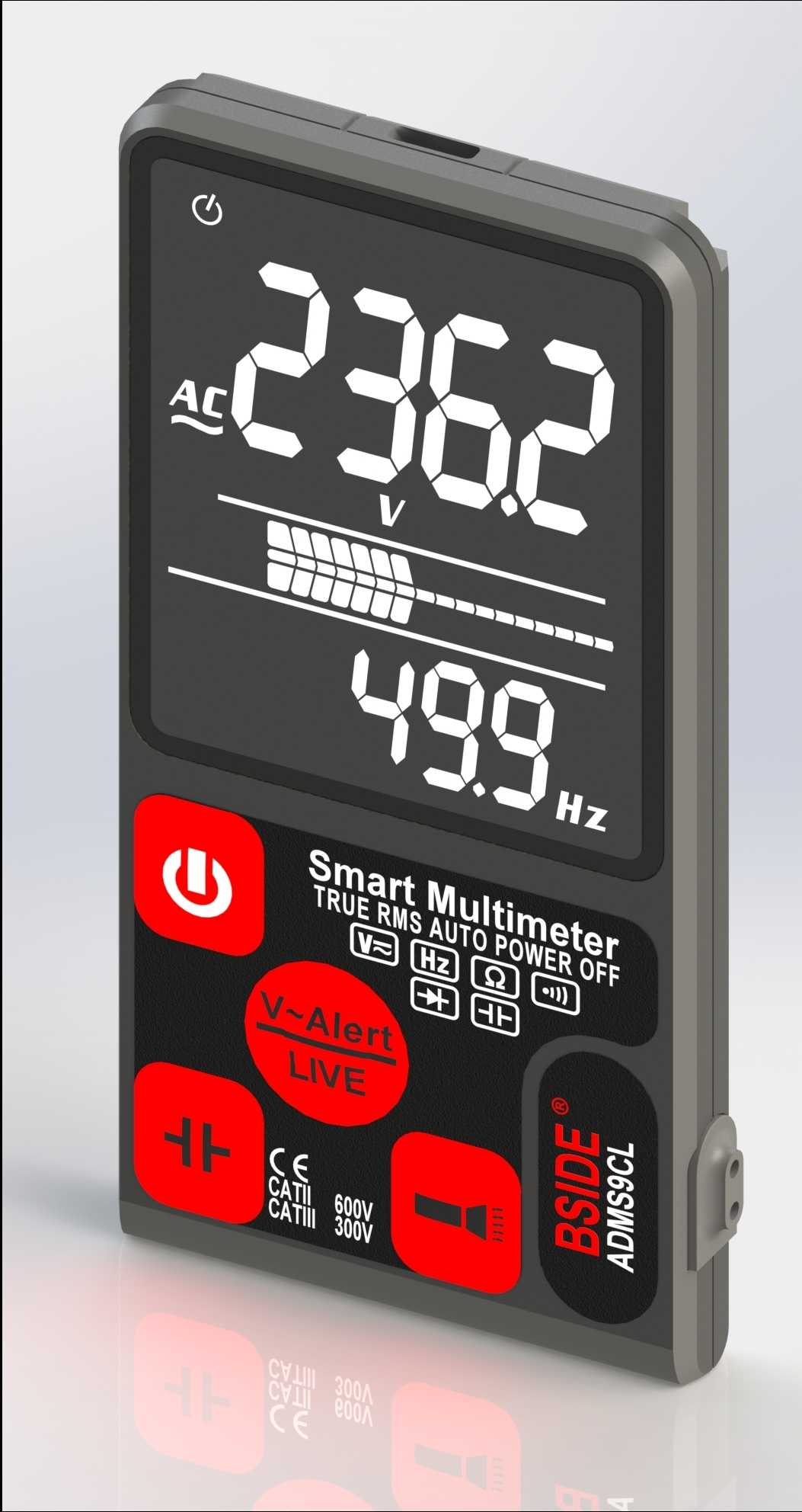

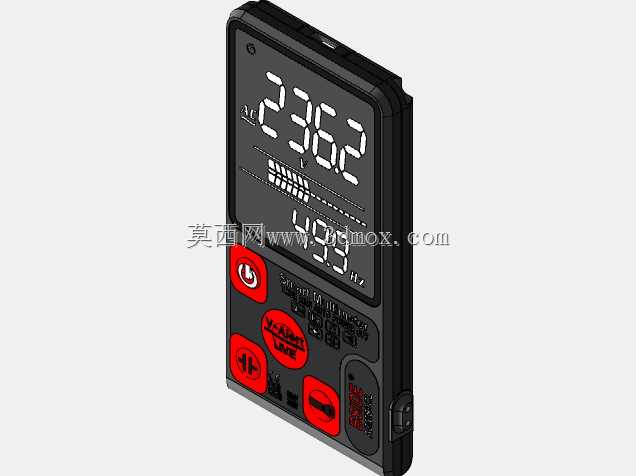

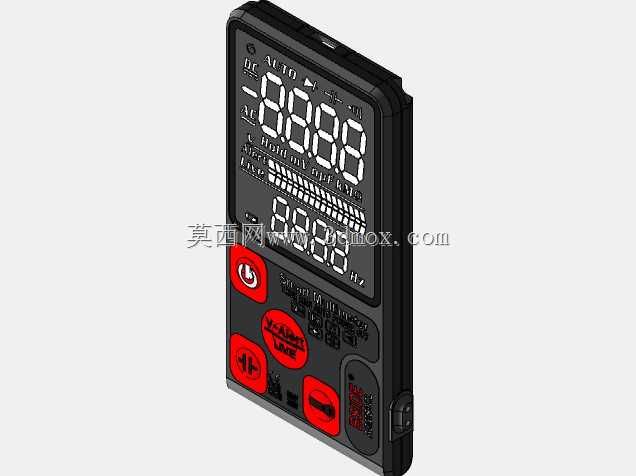

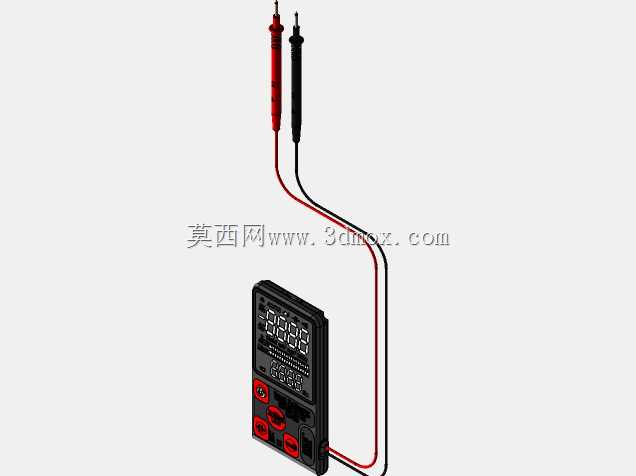

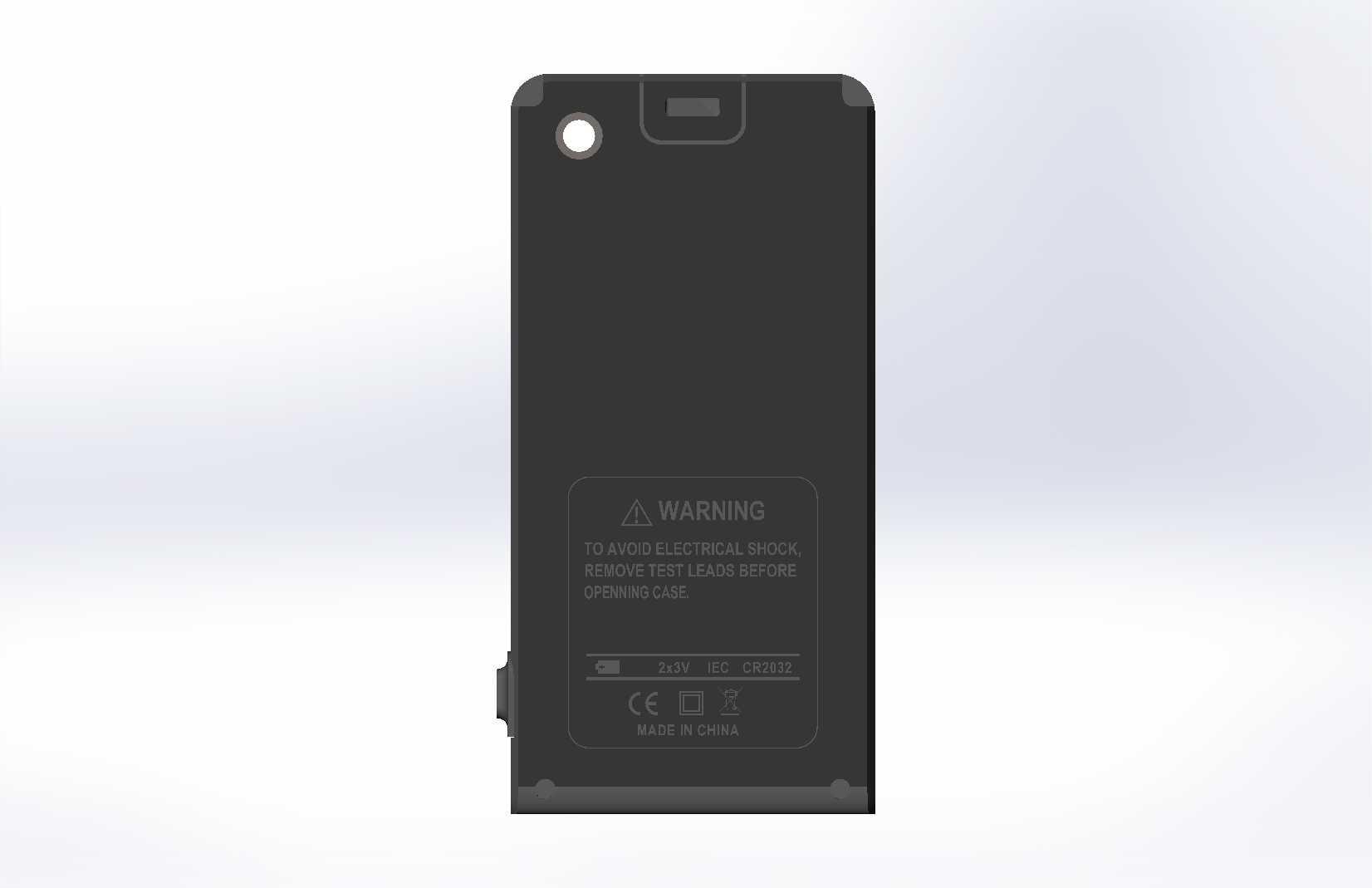

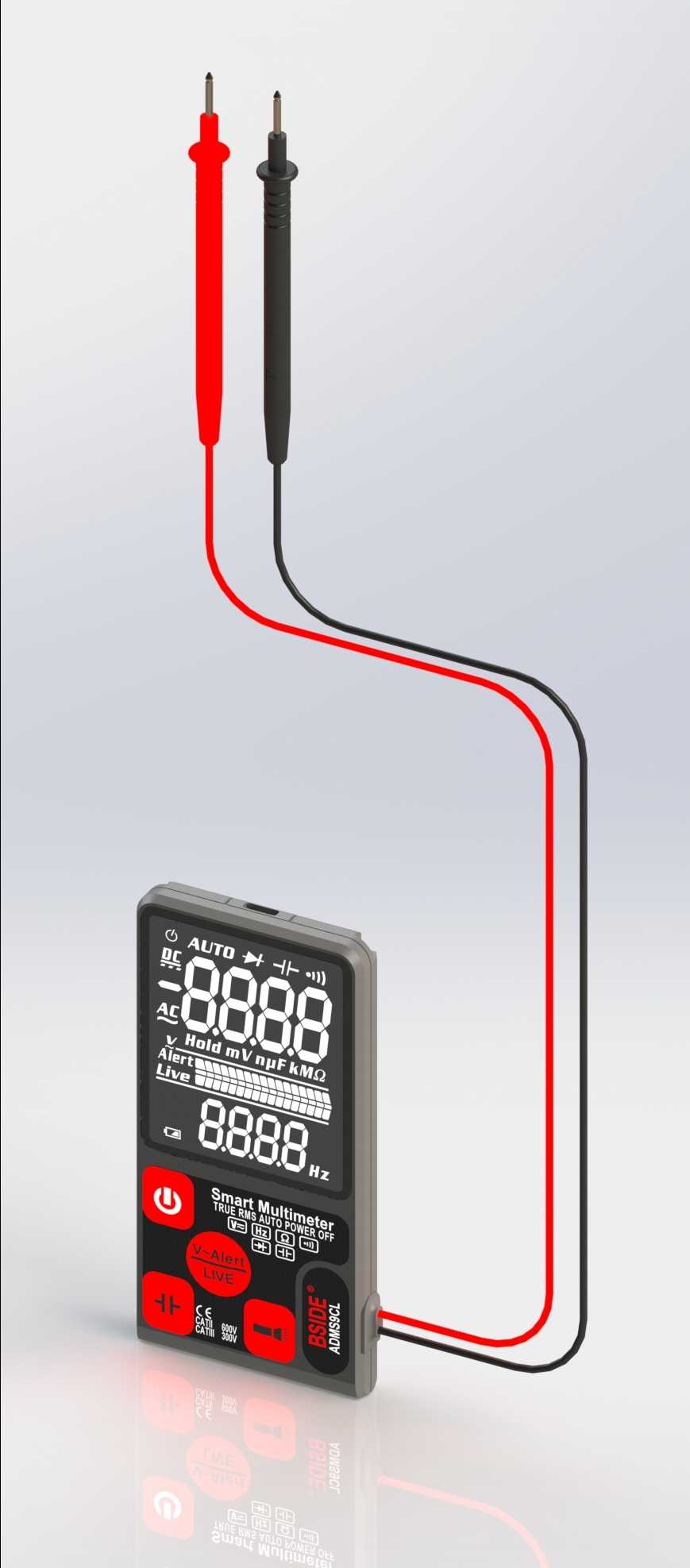

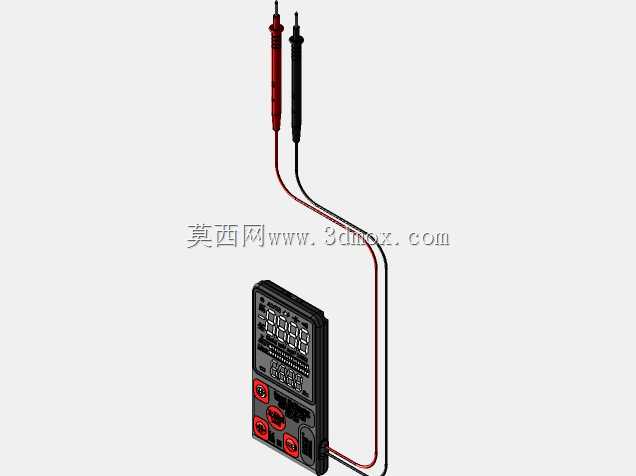

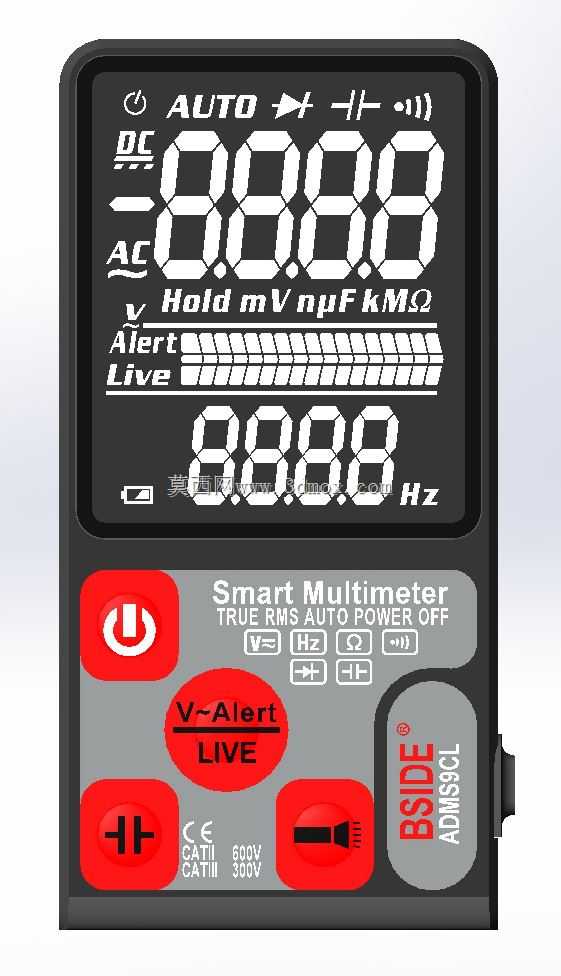

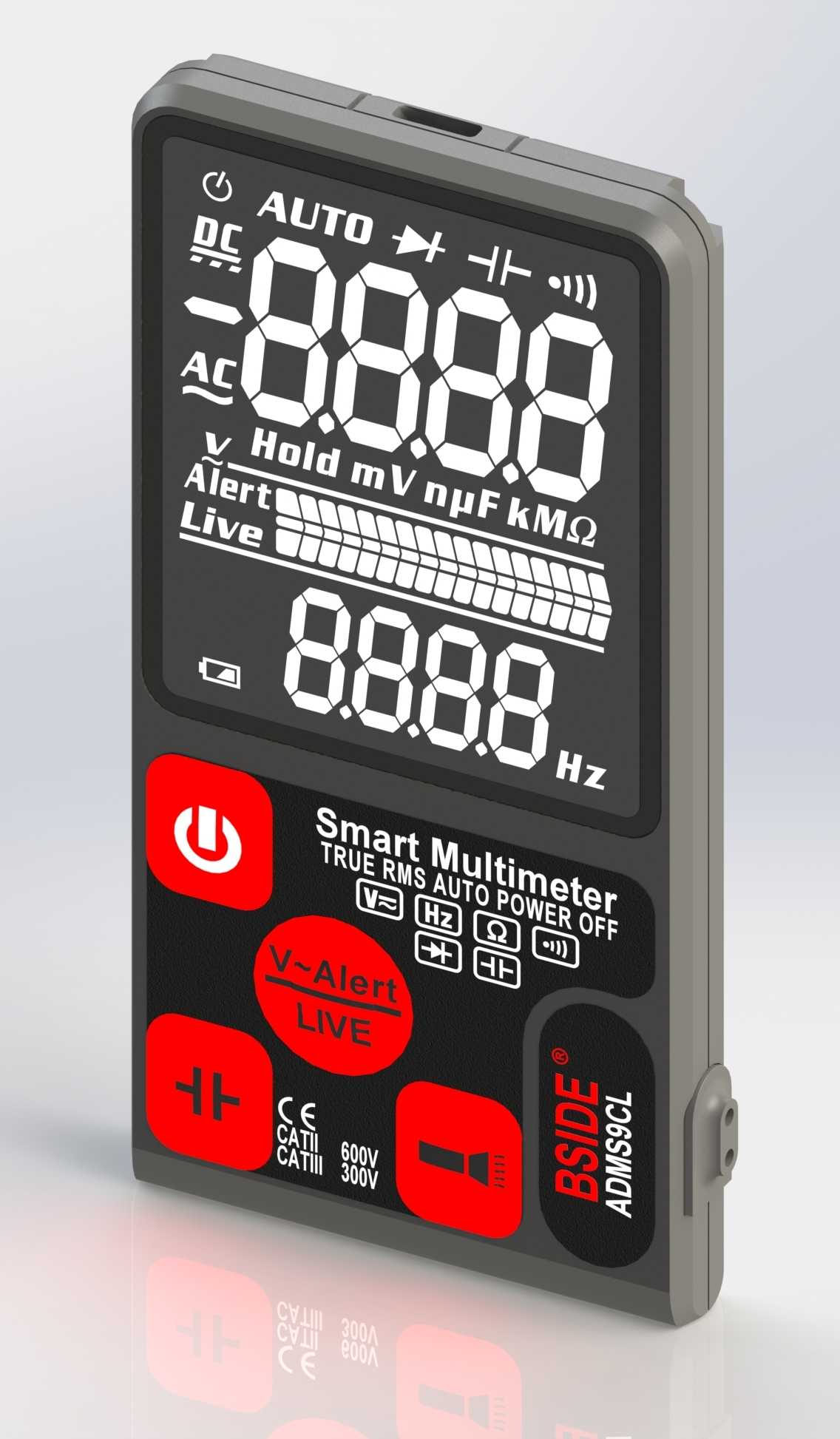

这款超薄型智能数字万用表，是面向现场电工、电子维修从业者、DIY电子爱好者打造的手持测量设备，核心应用场景覆盖家装电路检修、工业设备电气故障排查、电子元器件参数检测、弱电系统运维等多类作业场景，相较于传统厚重的万用表，其超薄机身可轻松放入工装口袋、工具包侧袋，适配高空作业、狭窄空间巡检等对工具体积有严格限制的作业环境。从功能设计来看，该设备集成了交直流电压测量、电阻检测、电容容量测试、通断蜂鸣判断、非接触式电压感应等常用测量功能，搭载真有效值测量算法，可对非正弦波的畸变交流信号实现精准读数，避免传统平均值万用表在变频设备、开关电源输出端测量时出现的数值偏差；设备设置了自动量程切换逻辑，无需使用者手动选择测量档位，减少误操作导致的设备烧损风险，同时配置了测量数据保持、低电量提示、过载保护等实用功能，正面的大尺寸段码液晶屏搭配白色背光设计，在强光户外、昏暗配电房等光线条件不佳的场景下也能清晰读取测量数值，屏幕下方的模拟条显示可直观呈现测量数值的变化趋势，方便捕捉电容充放电、信号波动等动态变化过程。从外形与结构设计思路来看，整机采用方正超薄的一体化壳体造型，边角做圆弧过渡处理，握持时贴合手掌轮廓，长时间持握不易产生硌手感；正面操作区域采用红黑撞色的按键布局，电源键、功能选择键、量程切换键、非接触测量触发键分区明确，按键表面做凸起的防滑纹理设计，佩戴绝缘手套操作时也能精准按压，不会出现误触情况；机身侧面设置了表笔收纳卡槽，闲置时可将表笔线规整缠绕收纳，避免线材缠绕打结，表笔接口处做了防呆结构设计，从物理层面避免表笔插错接口引发的测量事故；壳体选用高强度阻燃ABS工程塑料材质，达到CAT III 600V的防护等级，可满足常规工业电气测量的安全防护要求，壳体接缝处做了密封胶条设计，可抵御日常作业中的灰尘飞溅、少量泼溅，提升复杂作业环境下的设备耐用性。在安装与边界尺寸设计上，整机厚度控制在15mm以内，长宽尺寸适配成年人单手握持范围，背部设置了可折叠的支撑脚，桌面定点测量时可将设备倾斜支撑，解放双手记录测量数据；设备内部的电路板采用分层堆叠设计，将高压测量回路与低压控制回路做物理隔离，避免强电信号对主控芯片产生干扰，电池仓设置在机身背部，采用常见的七号电池供电，无需专用充电配件，户外作业时可随时更换电池续用，电池仓盖做了卡扣式防丢设计，更换电池时无需额外工具，即可快速开合仓盖。
