直流100V10A数显电压电流电能监测模块

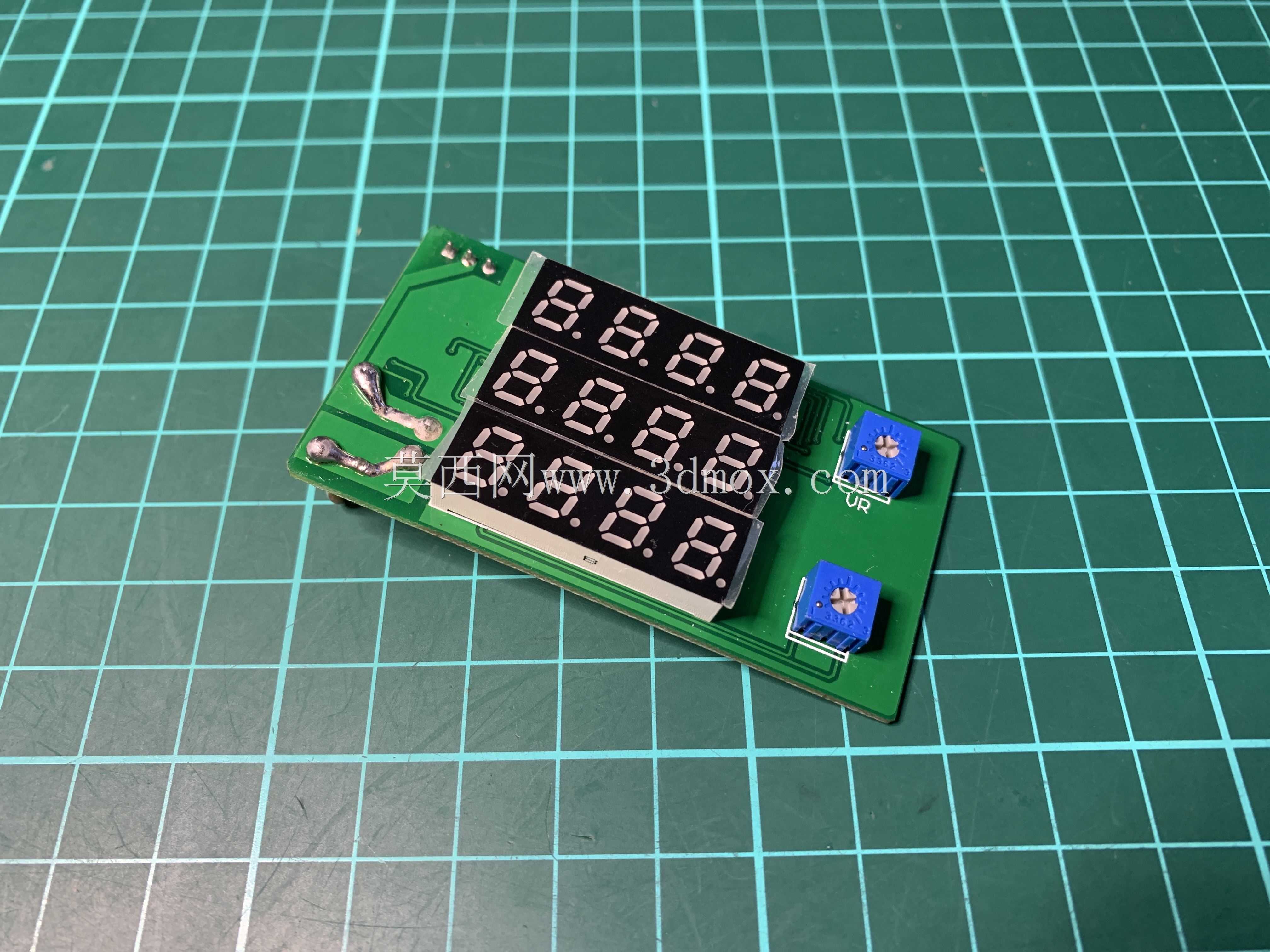

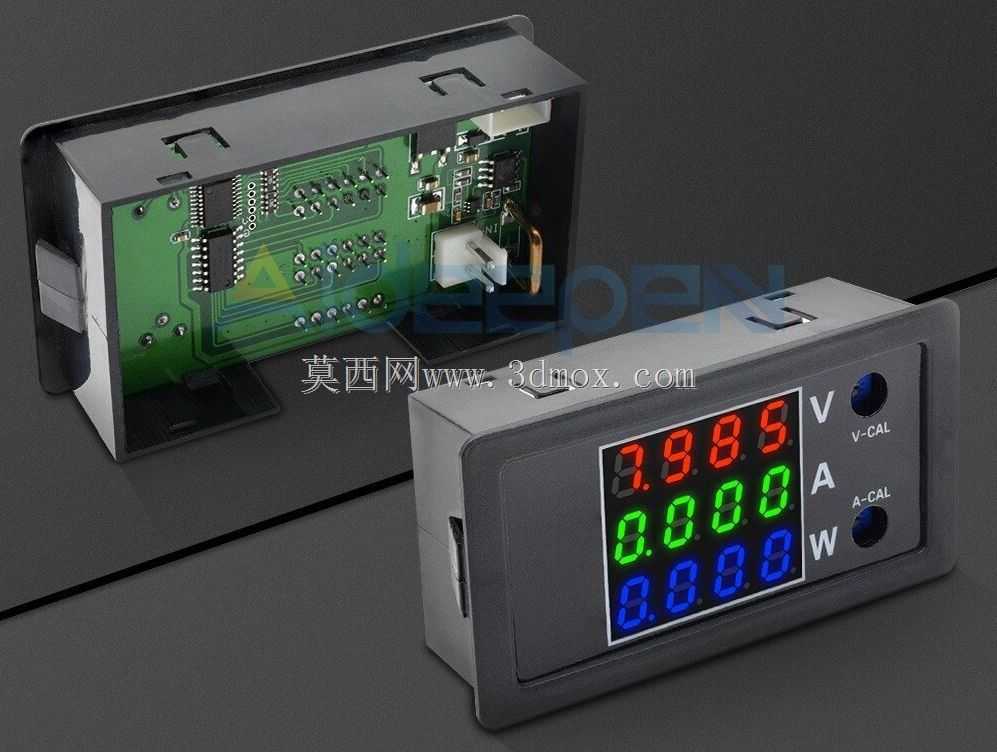

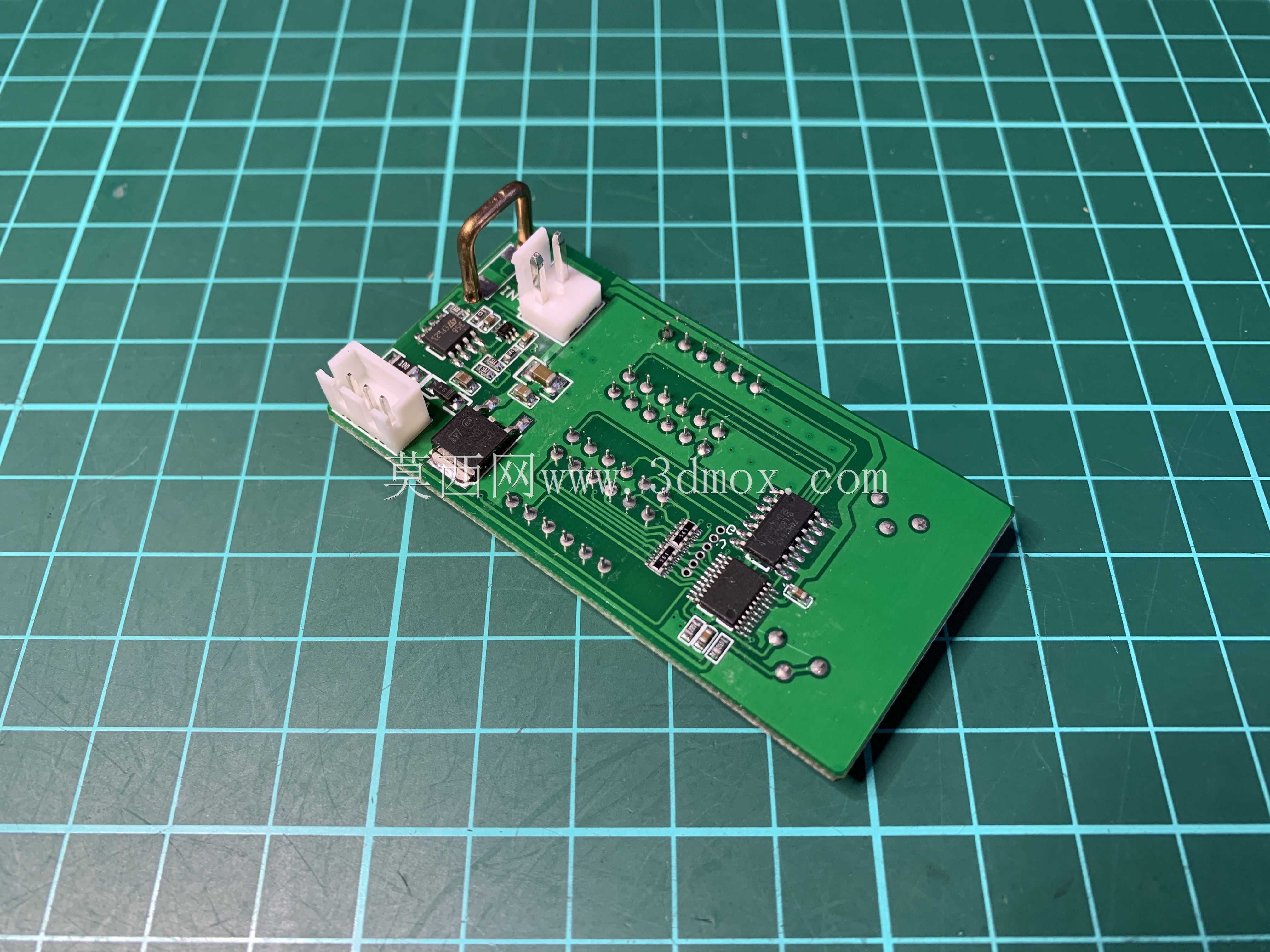

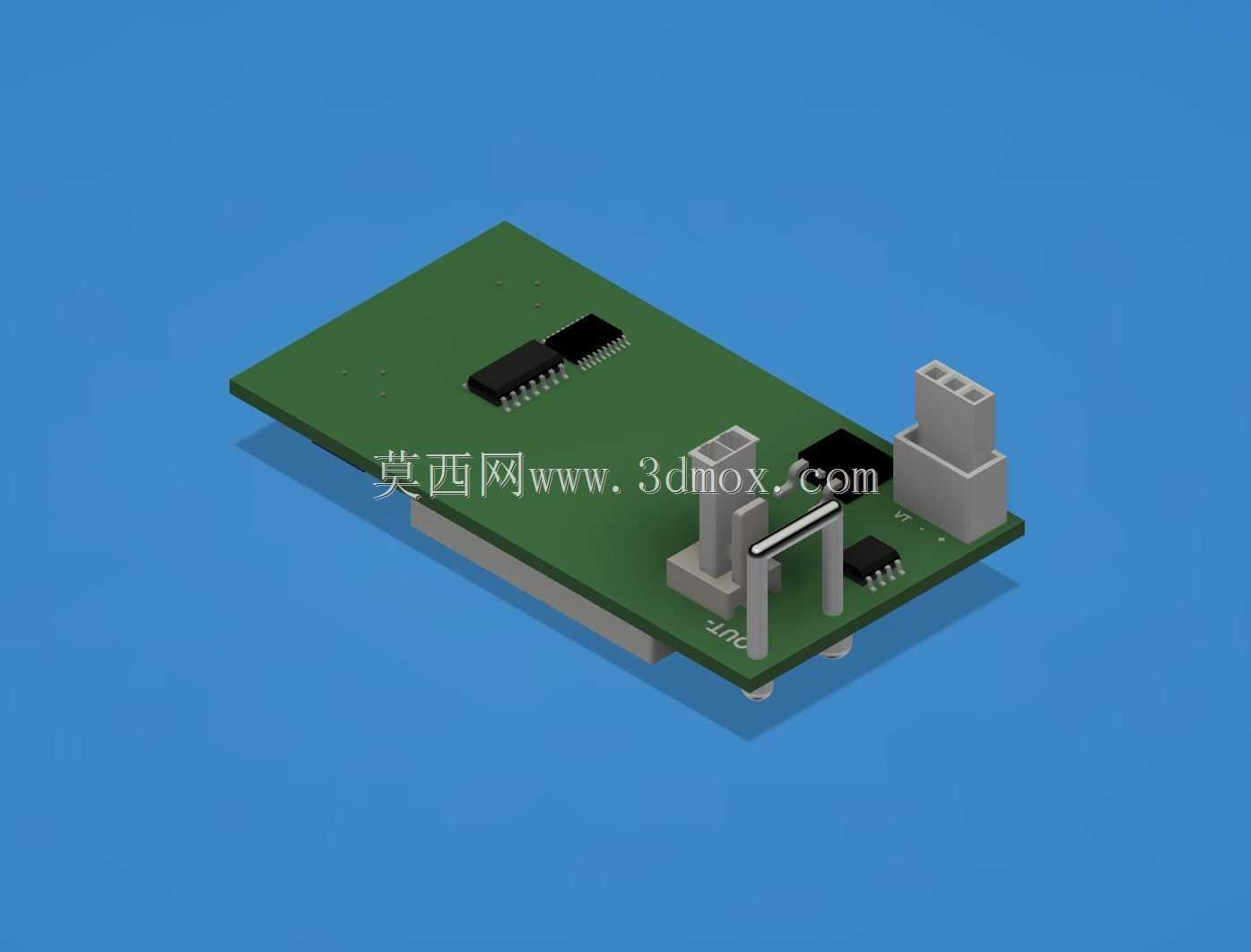

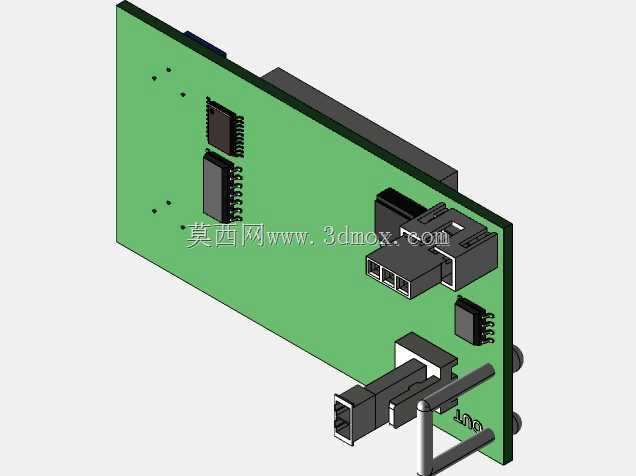

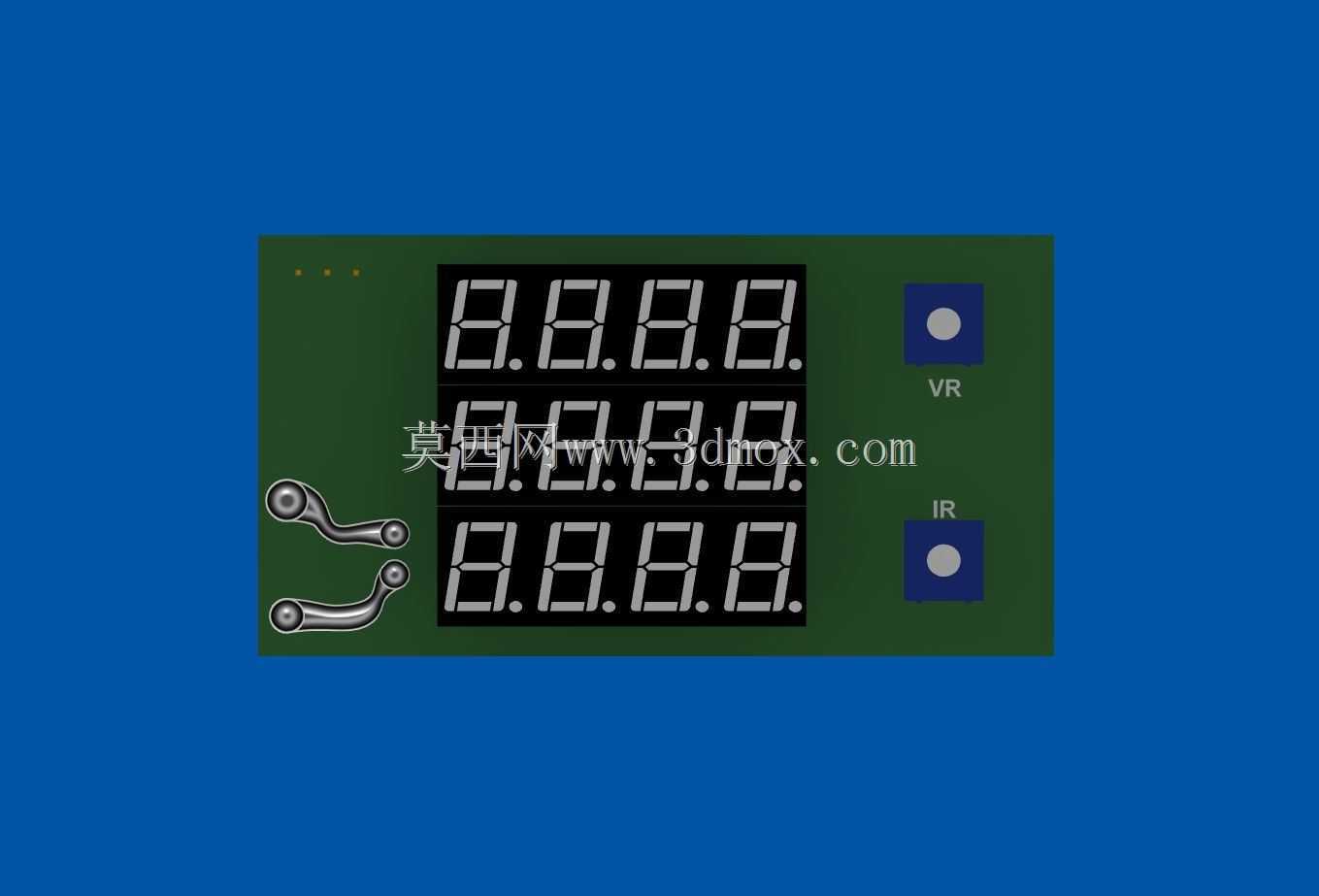

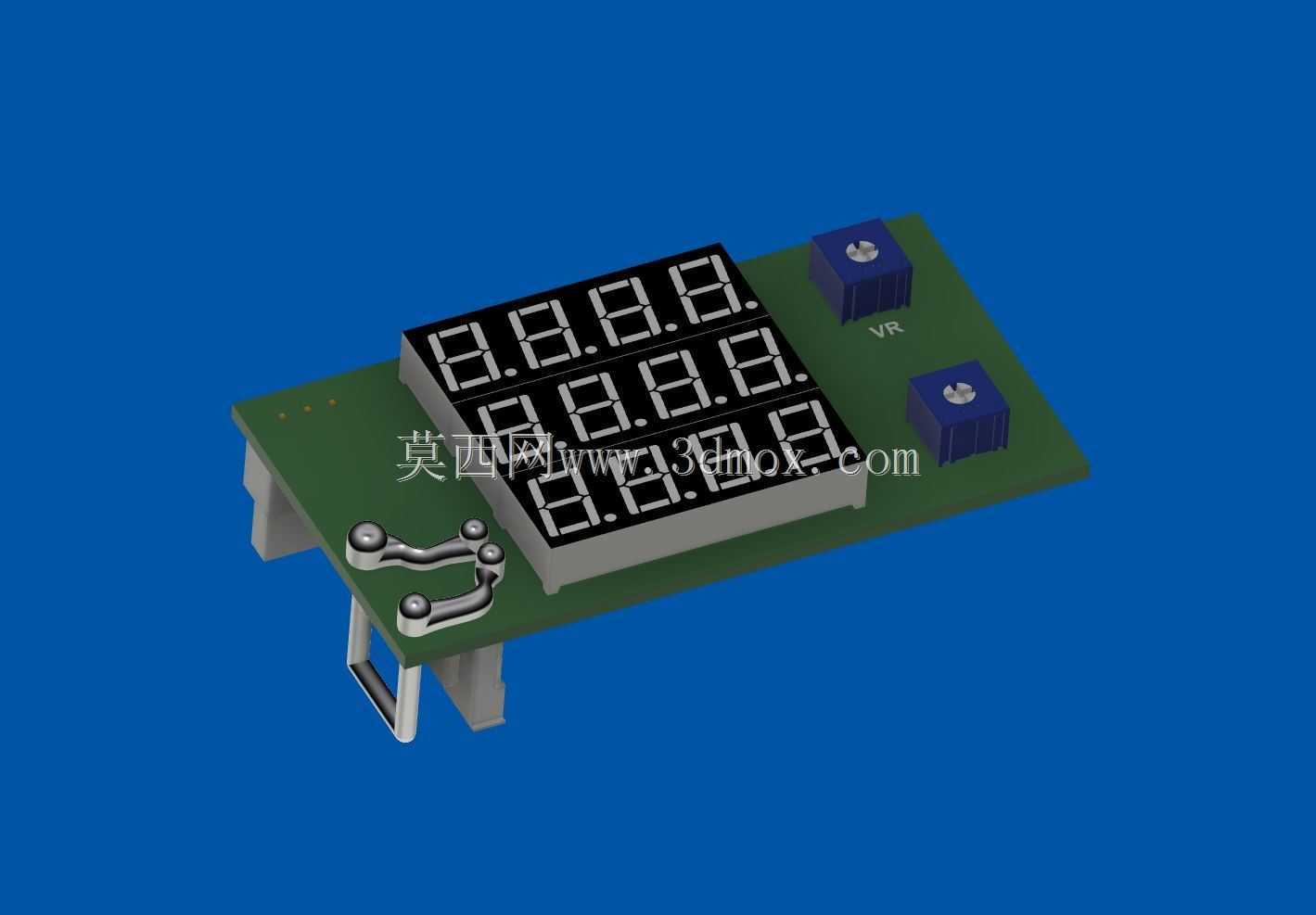

该模块主要面向低压直流供电场景的参数监测需求，可广泛应用于小型直流电源测试台、光伏离网小系统、直流充电桩末端检测、蓄电池充放电回路监测、DIY电子设备功耗测试等场景，能够为使用者提供直观的实时电参数读数，替代传统指针式表头与分立测量器件，大幅简化直流回路的监测布线难度。模块核心功能为实时采集回路直流电压、电流参数，同步计算瞬时功率值与累计电能数值，采用三行四位高亮数码管作为显示载体，搭配红绿双色显示区分不同参数类别，读数清晰无视角偏差，无需额外外接显示设备即可完成本地参数读取，同时支持参数瞬时值实时刷新与历史电能累计记录，满足长时间回路功耗统计的使用需求。设计过程中充分考虑嵌入式安装的适配性，整体采用标准直插式PCB板载结构，板载两个多圈精密电位器用于参数校准，可针对电压、电流采样误差进行微调，保障测量精度；接线端采用大电流金属接线端子，可承载10A持续工作电流，适配1000W以内直流回路的载流需求，避免大电流工况下的端子发热问题。外形尺寸适配常规嵌入式面板安装开孔，PCB板边缘预留固定安装孔位，可直接通过螺丝固定在设备面板或机箱内部导轨上，安装边界清晰，无需额外定制转接支架即可适配多数小型直流设备的内部安装空间；板载元件布局遵循强弱电分离原则，采样回路与显示回路做了分区排布，降低大电流走线对信号采样的干扰，同时数码管显示区域位于板卡正面居中位置，安装后刚好对准面板开孔位置，便于使用者从设备外部直接读取数值。设计阶段针对常见的安装适配问题做了细节优化，统一了接线端子的间距与引脚定义，可直接兼容市面上同规格直流表头的安装位，方便老旧设备的表头替换升级；板载电位器位置靠近板卡边缘，完成安装后仍可通过面板预留的校准孔直接进行参数校准，无需拆卸模块即可完成精度调校，大幅降低后期维护难度。
