撬装式带管路罐体输送集成装置

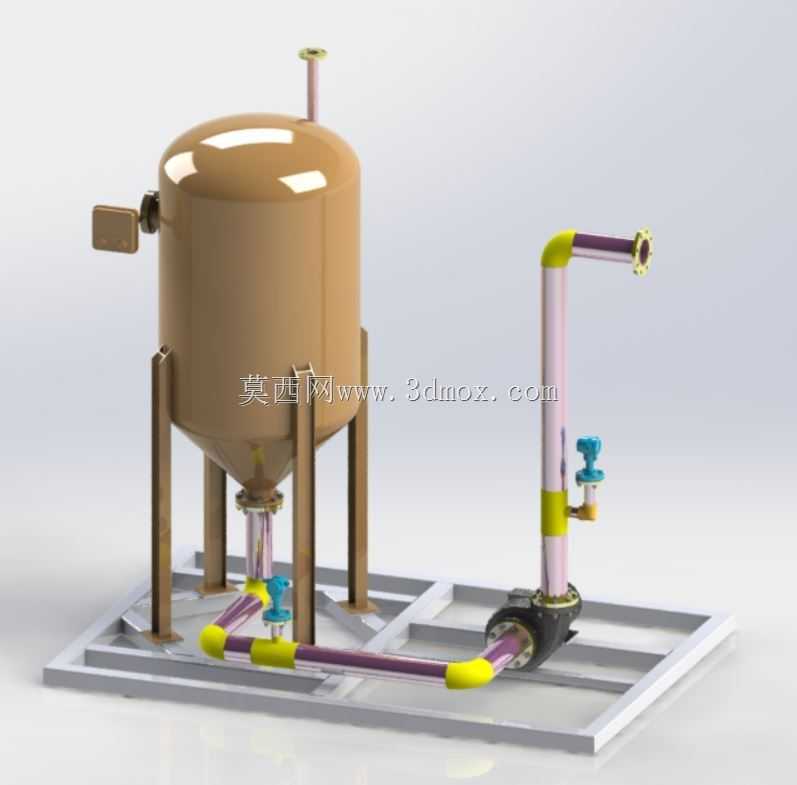

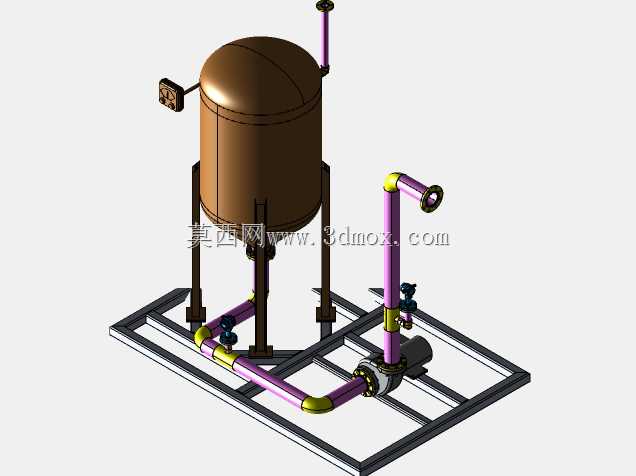

该集成装置主要面向中小型化工配料、食品流体中转、小型水处理药剂投加等场景使用，可直接整体吊装落地后对接前后工艺管线即可投入使用，无需现场零散拼装管路与支撑结构，大幅缩减现场施工的周期与安装难度，尤其适合临时产线搭建、移动式作业站点、空间紧凑的车间边角区域部署。装置核心为立式锥底储料罐体，锥底结构可保障内部存储的流体、含细小颗粒的浆料能够依靠自重完全排空，避免物料残留堆积引发的变质、堵料问题，罐体侧面设置的侧接接口可用于安装液位监测组件、温度传感元件或者备用进料口，顶部的短管接口可作为排气口、常压呼吸口或者备用辅料投加口使用。罐体底部由四根立式支腿均匀承托，支腿底部与整体撬装底座牢固连接，可承受满载物料时的整体重量，同时抵御管路输送流体时产生的轻微振动，避免装置出现偏移、结构变形问题。撬装底座采用框架式结构设计，既减轻了整体自重，又预留了充足的管路排布空间，所有连接管路沿底座框架表面排布固定，管路转弯处、接口衔接处做了平滑过渡处理，可减少流体输送过程中的阻力与局部紊流，降低管路冲蚀与能耗。管路上配置的手动阀门可精准控制管路通断与流量大小，方便操作人员根据生产需求调节物料输送速率，管路末端的法兰接口可快速对接下游的反应设备、灌装设备或者输送泵组，适配常规工业管线的连接标准。在设计过程中，优先考虑了装置的安装边界与运维便利性，整体布局紧凑规整，所有操作部件均朝向人员操作侧设置，日常巡检、阀门操作、部件检修都无需挪动装置主体，撬装底座的尺寸适配标准货运托盘规格，可直接使用叉车进行短距离转运或者装车运输。罐体与管路的衔接位置做了加固处理，可承受常规工况下的管路应力，避免长期使用后出现接口渗漏问题，整体结构无突出的尖锐棱角，符合工业现场的安全布置要求，可适配多数常压流体存储输送的工艺需求。
