物联网智能水流量监测终端结构设计

这款物联网水流量监测终端，主要面向民用供水、小型商用输水、农业滴灌支管、实验室流体管路等场景的流量数据采集需求，可替代传统机械式水表实现流量数据的实时上传与远程统计，解决传统抄表效率低、数据滞后、异常漏损无法及时发现的行业痛点。设备核心功能是实时采集管路内水体的瞬时流量、累计流量数据，通过板载无线通讯模块将数据同步至云端数据平台与电子表格端，管理人员无需抵达现场即可掌握各点位的用水情况，当出现管路漏损、流量异常超阈值时，可快速推送告警信息，大幅降低水资源漏损带来的成本浪费。

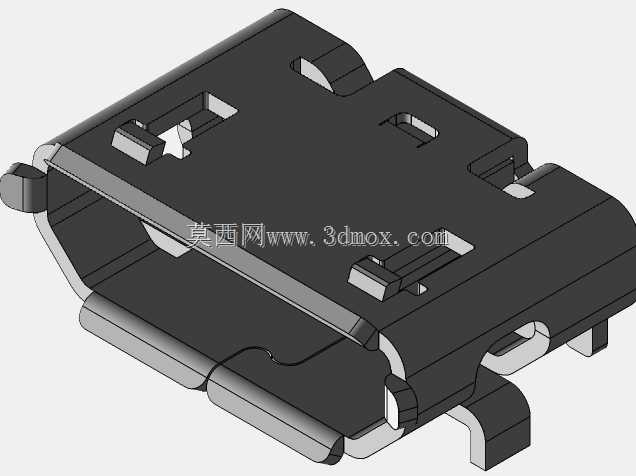

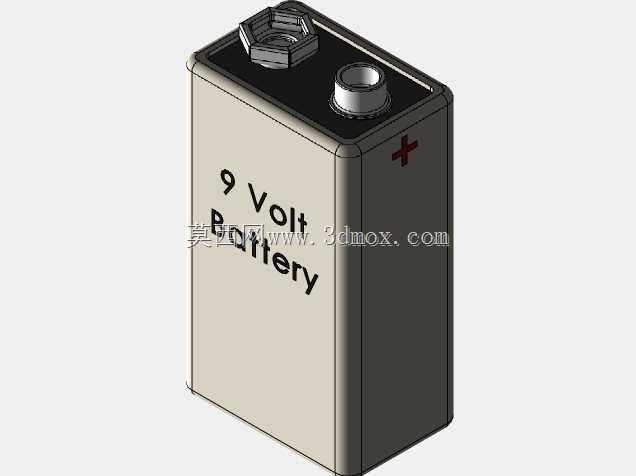

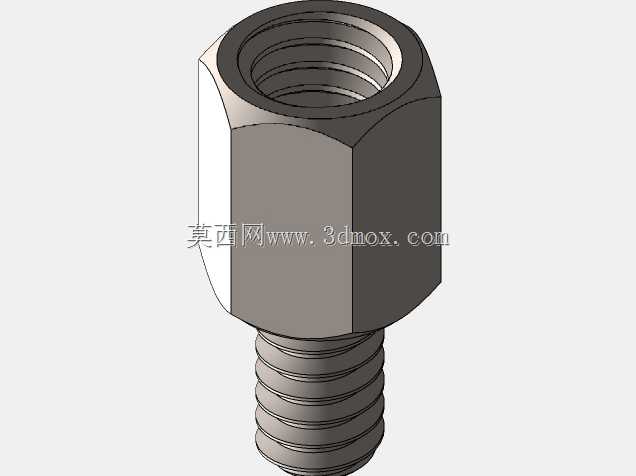

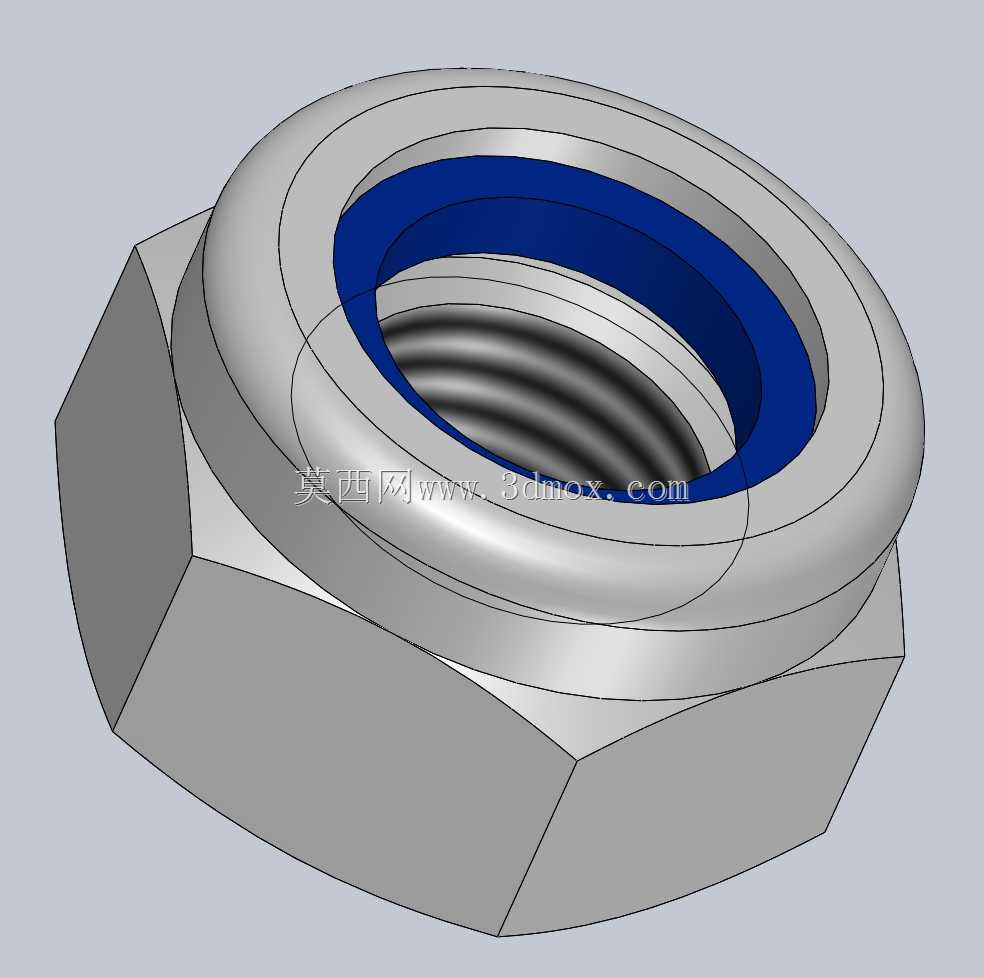

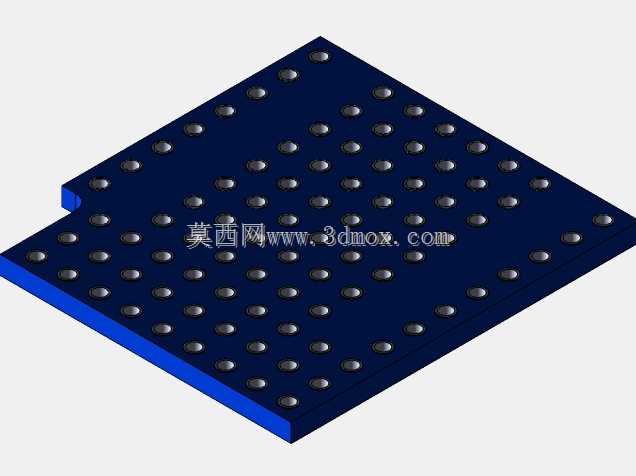

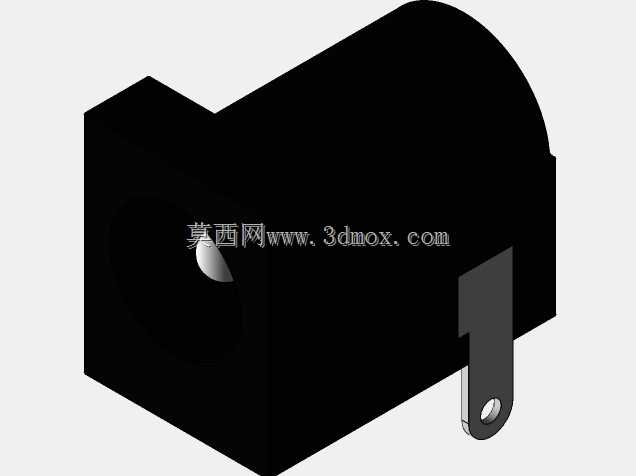

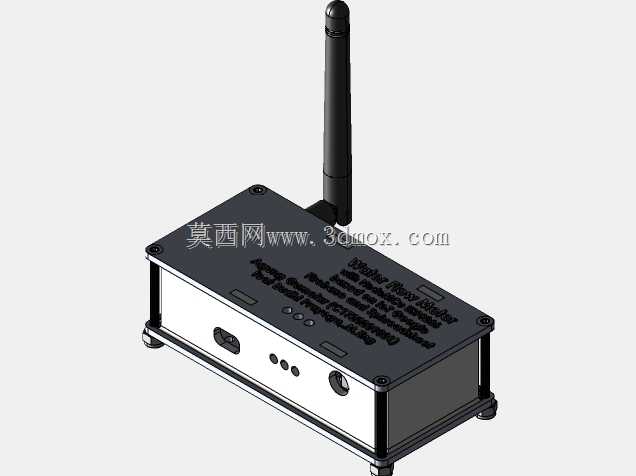

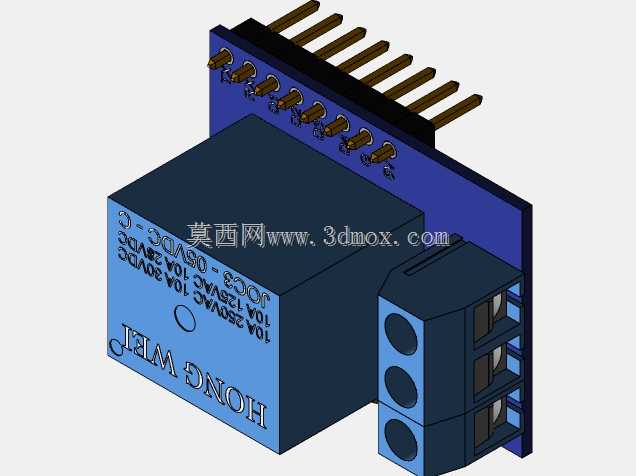

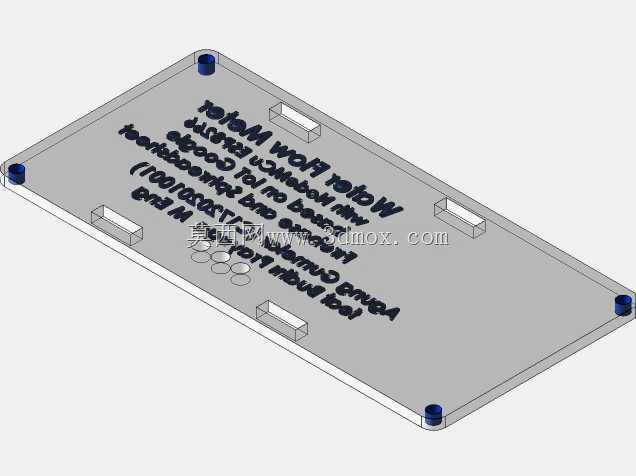

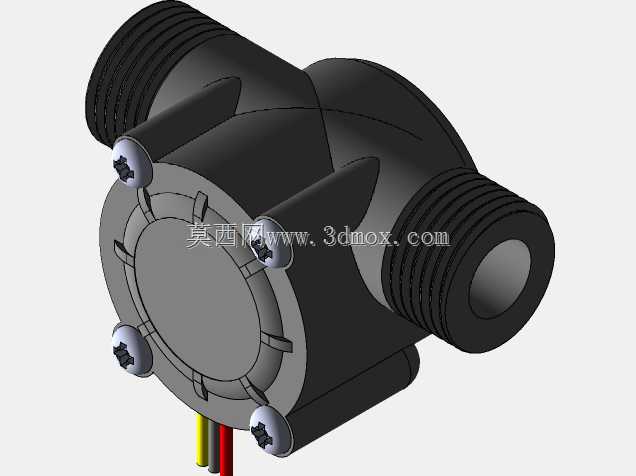

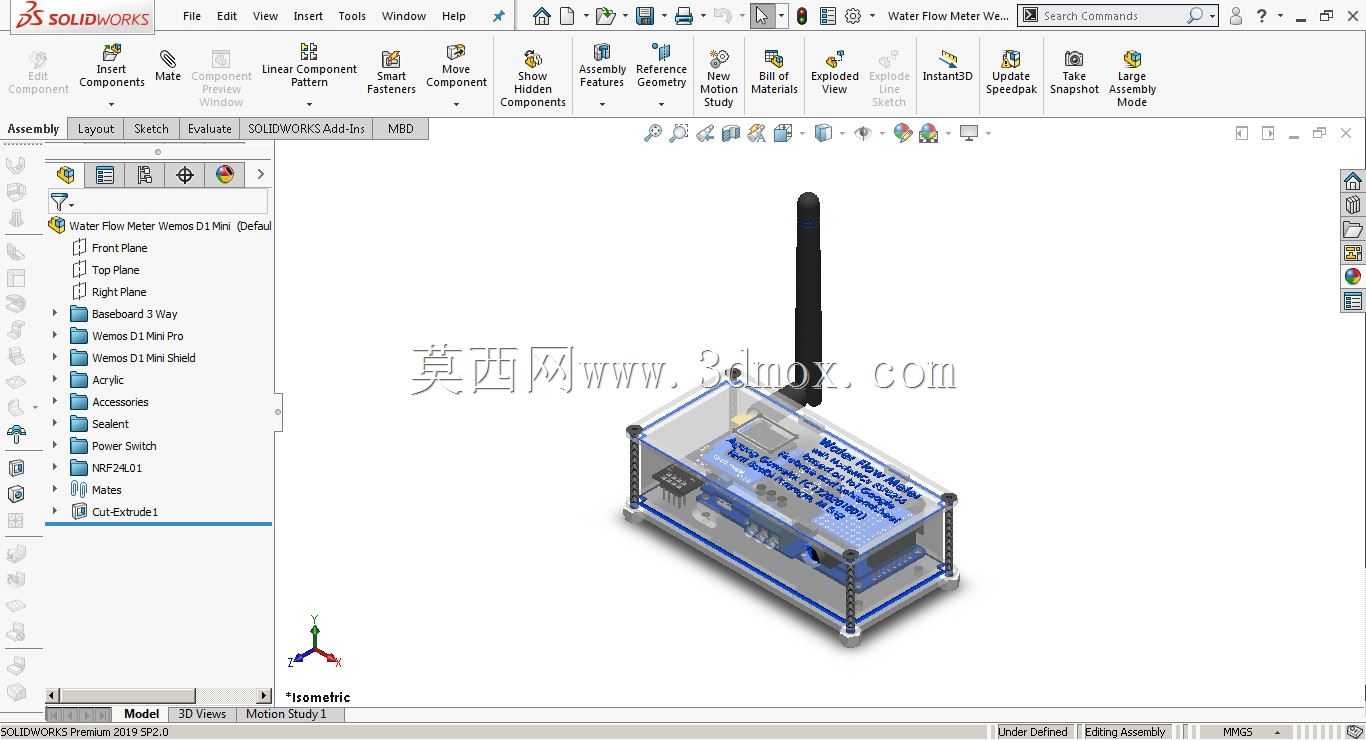

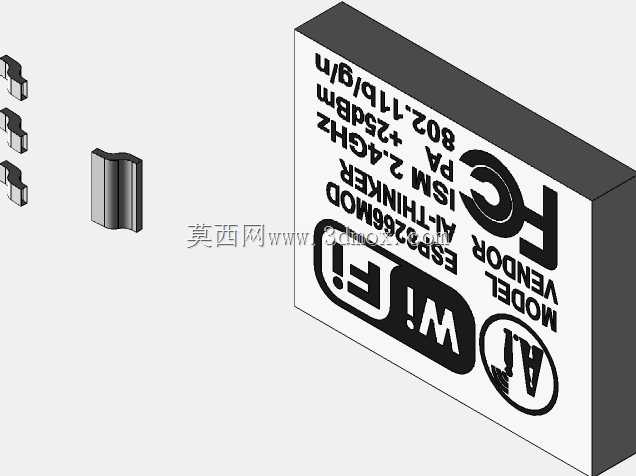

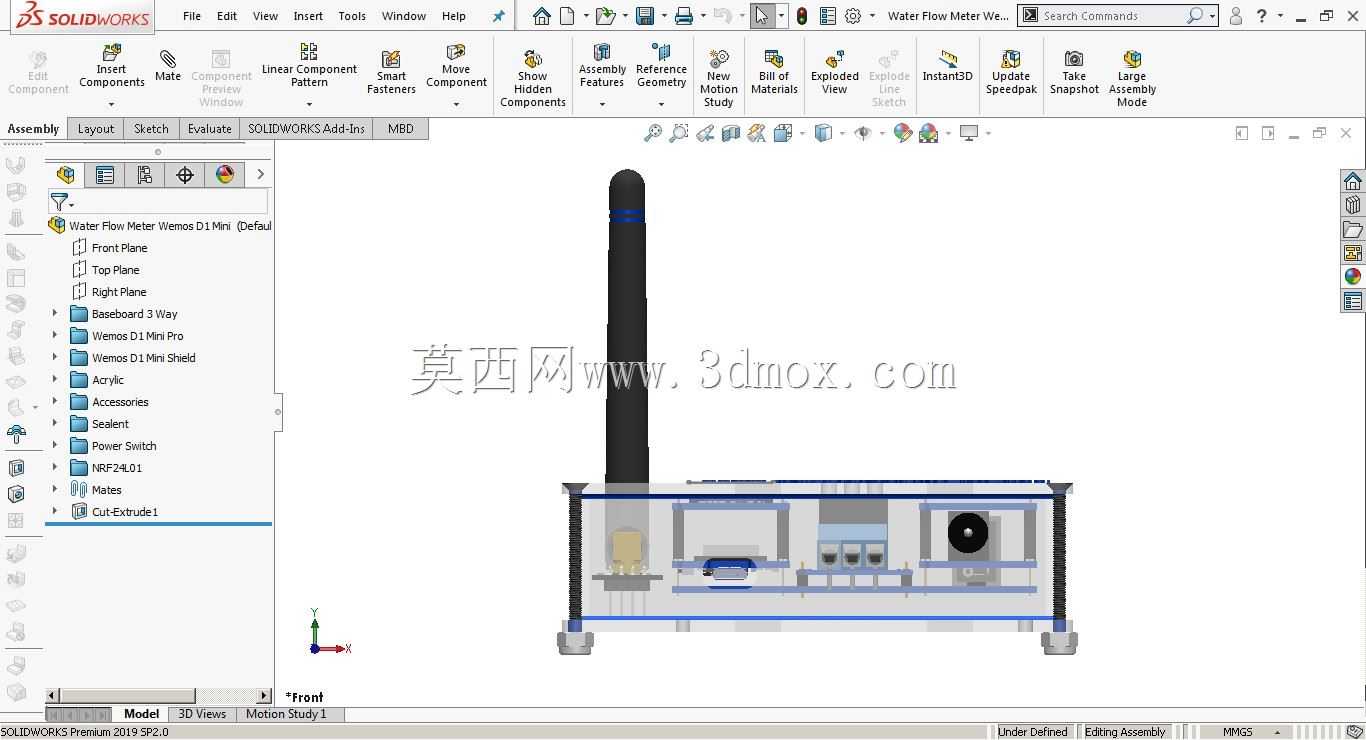

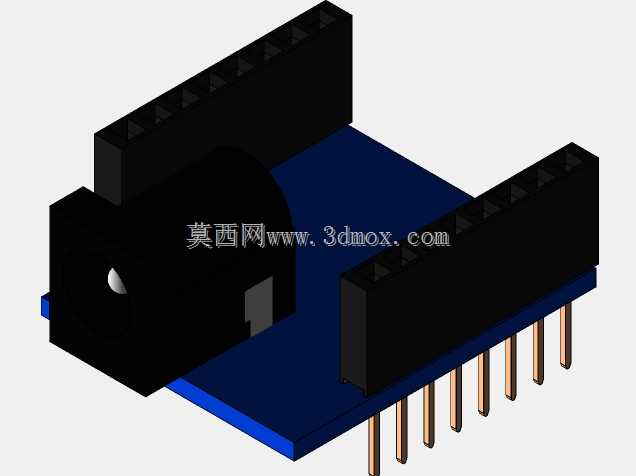

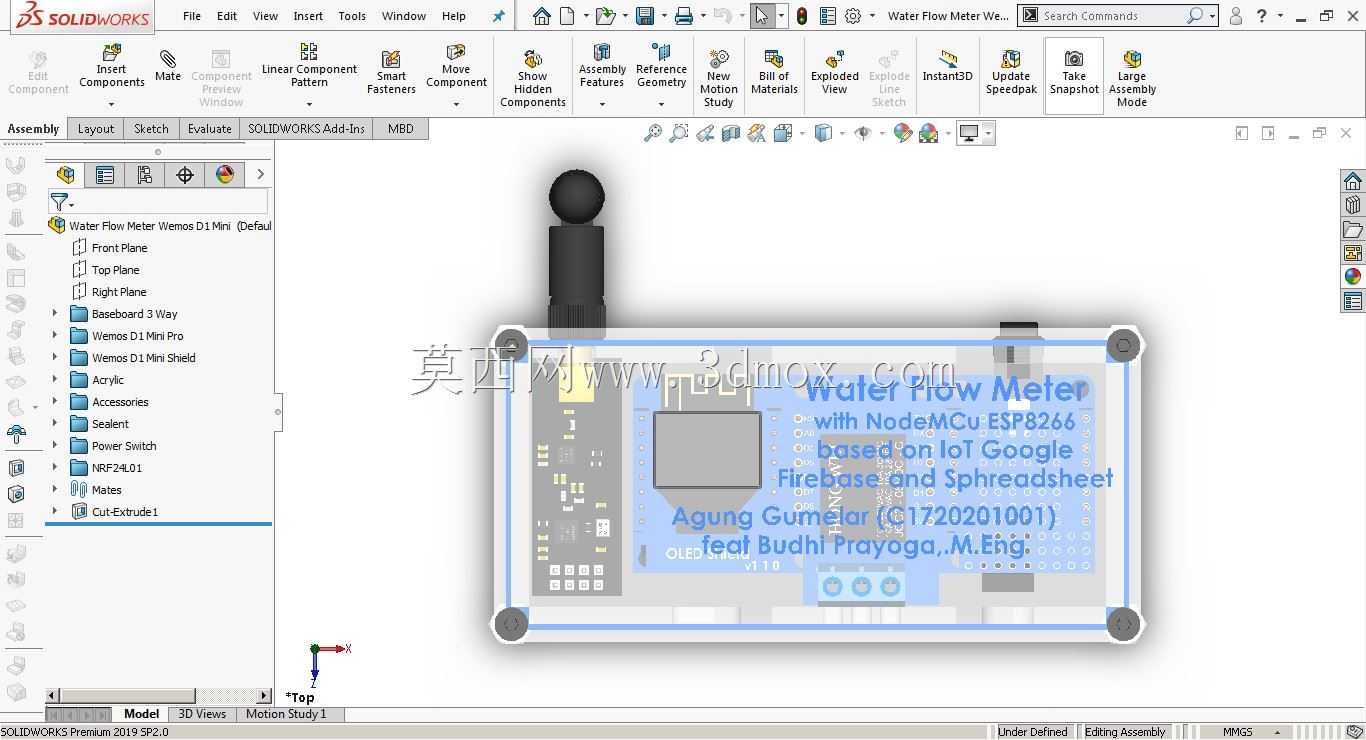

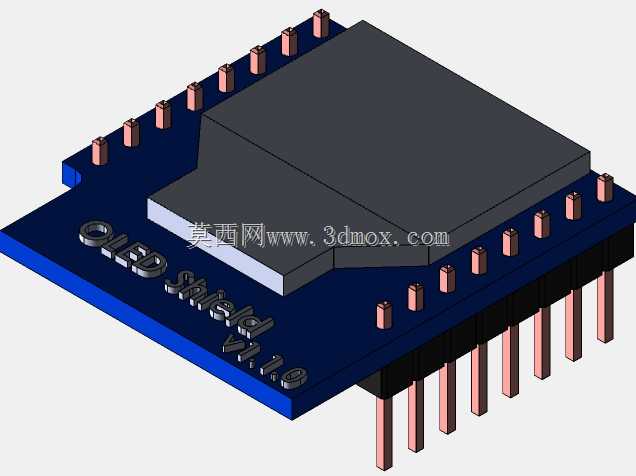

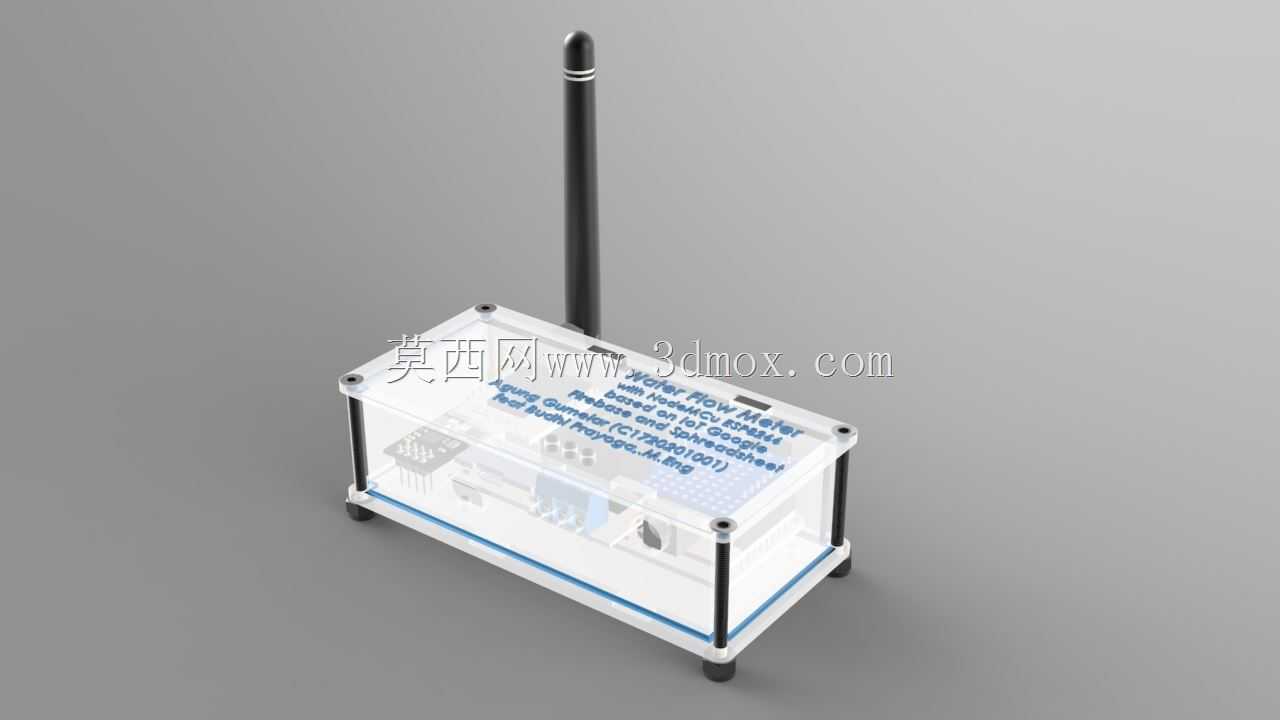

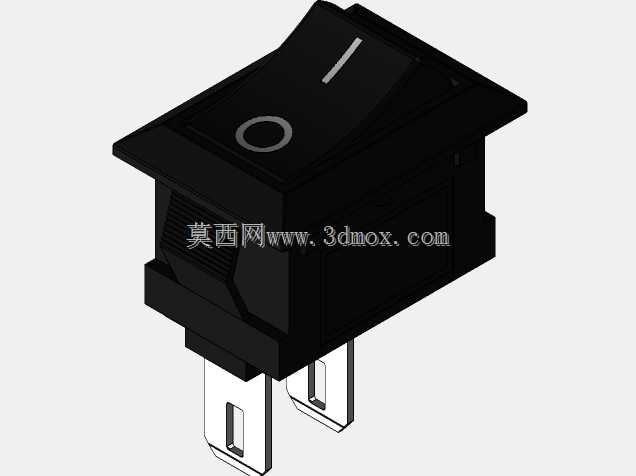

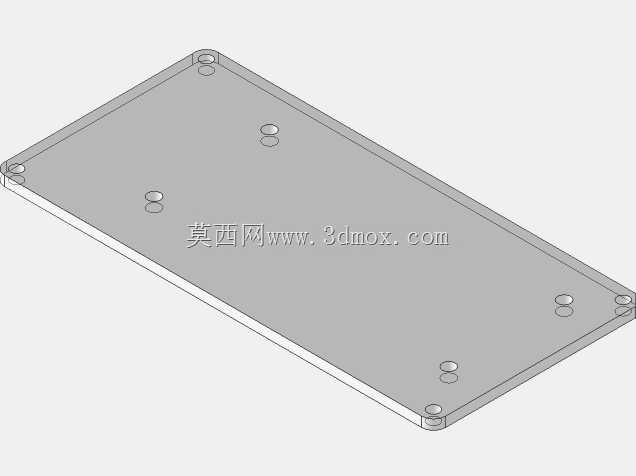

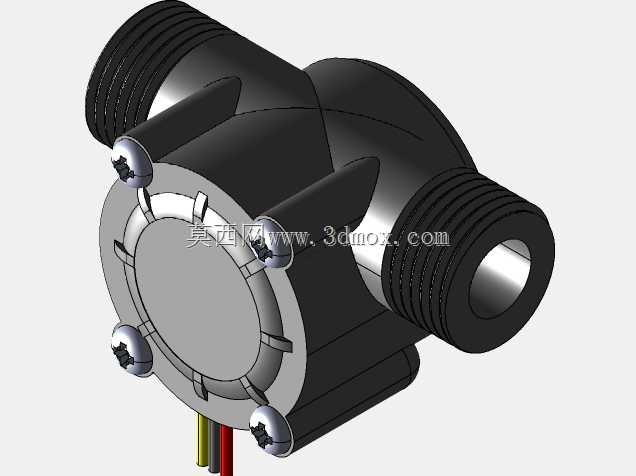

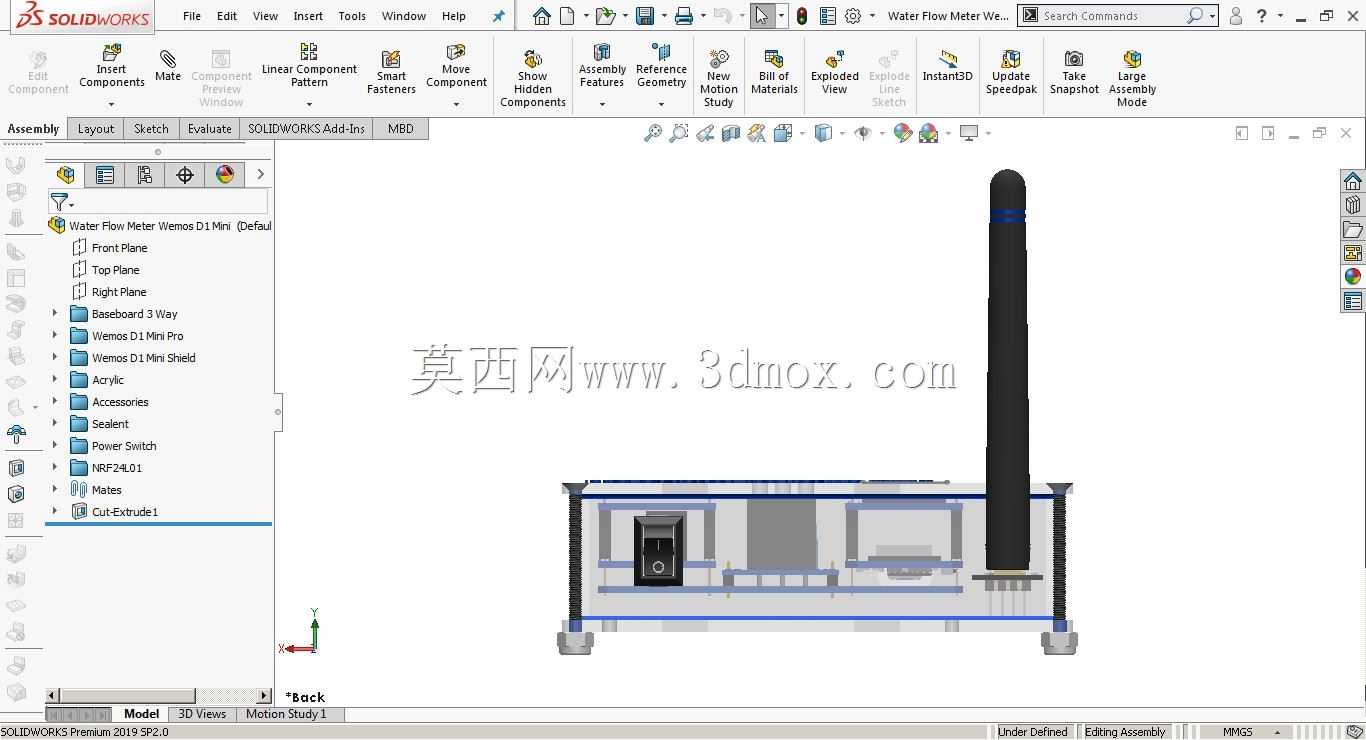

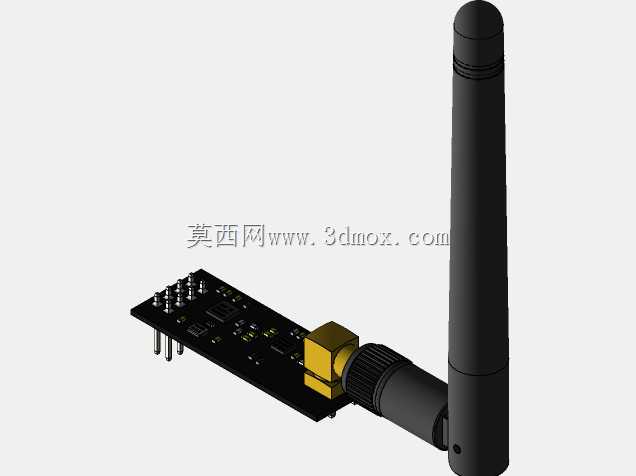

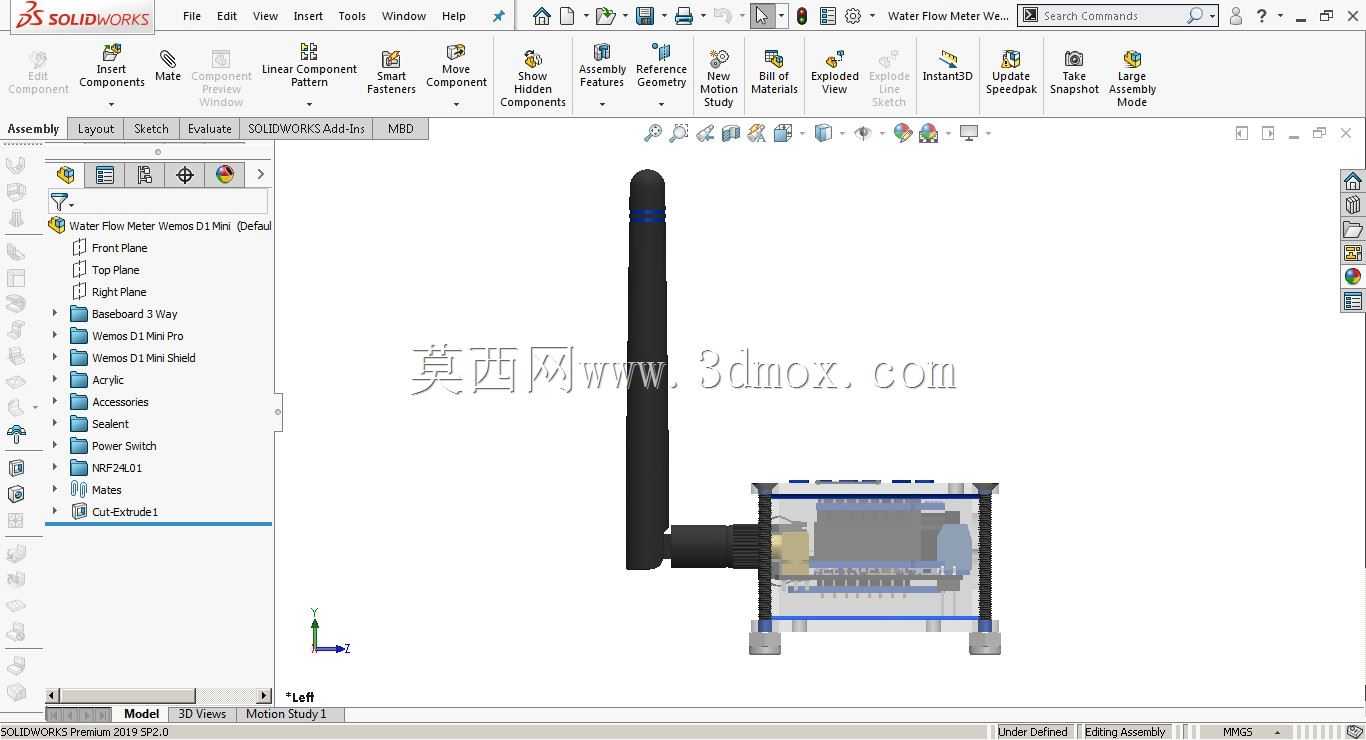

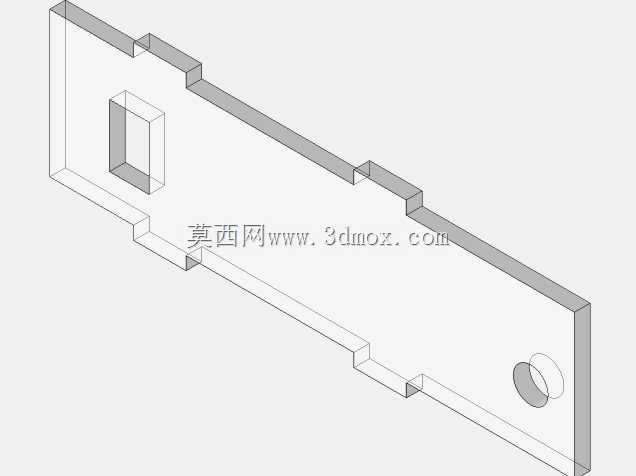

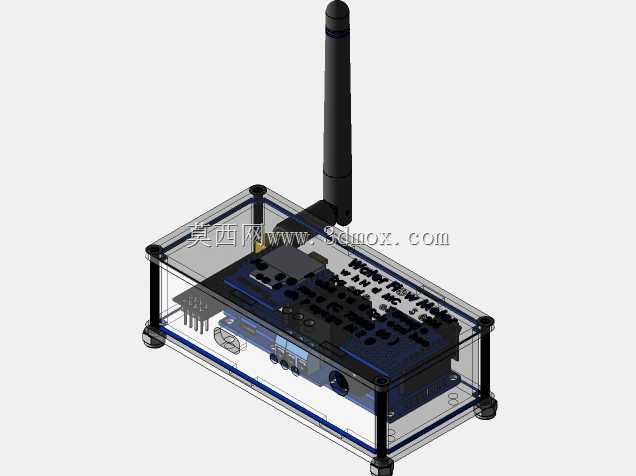

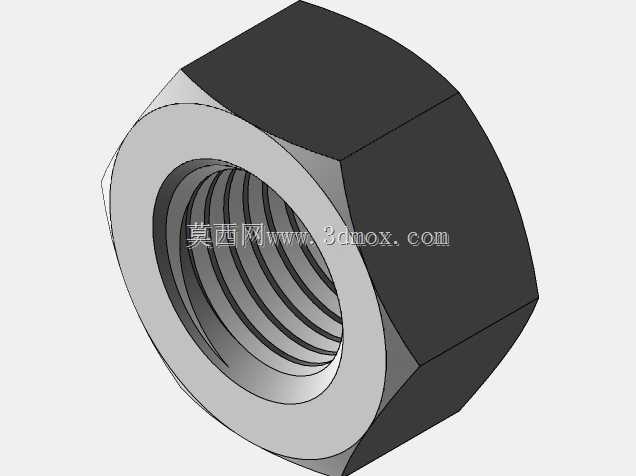

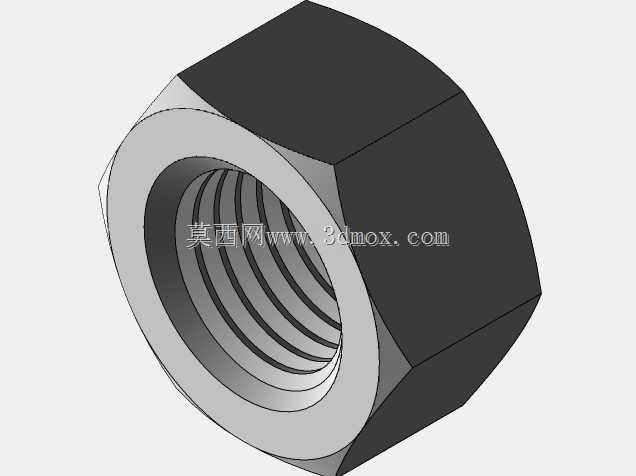

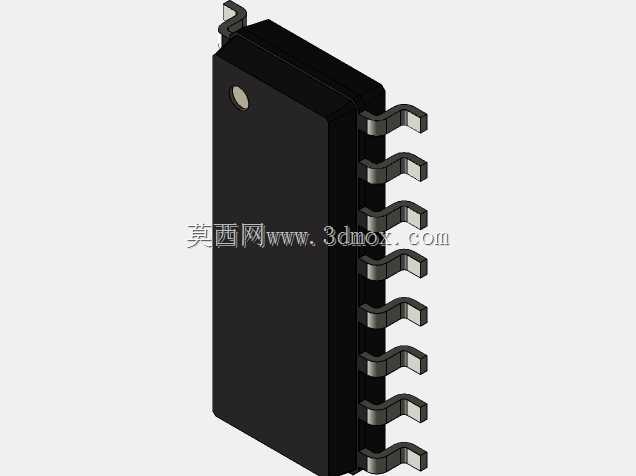

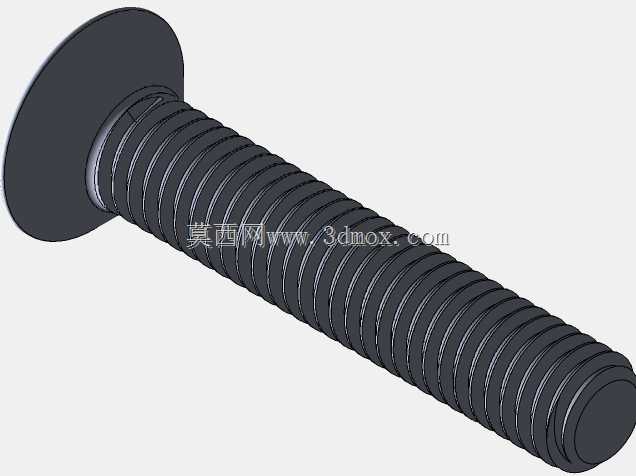

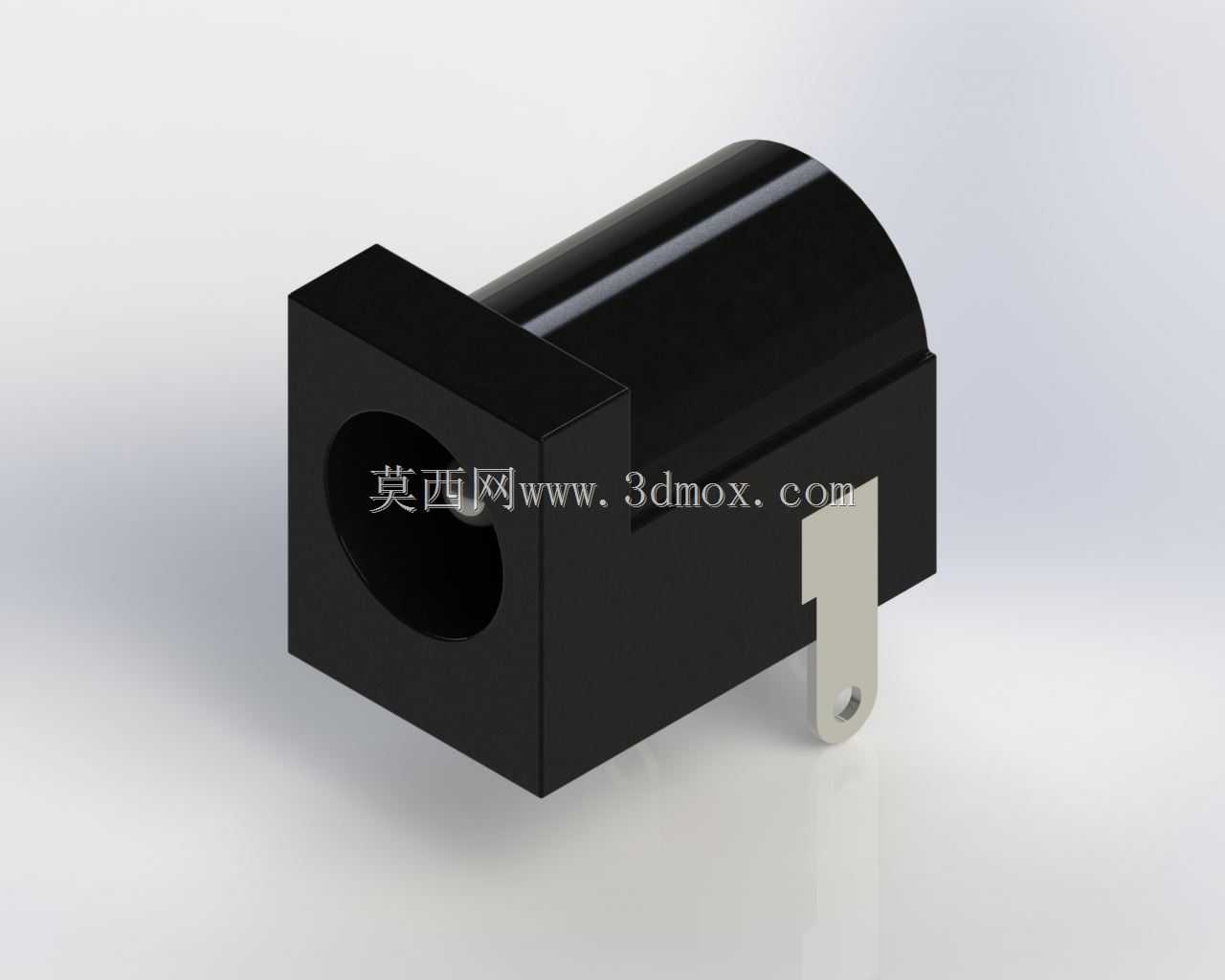

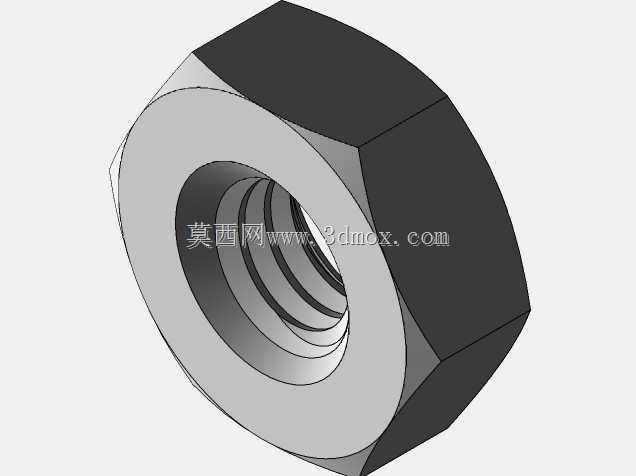

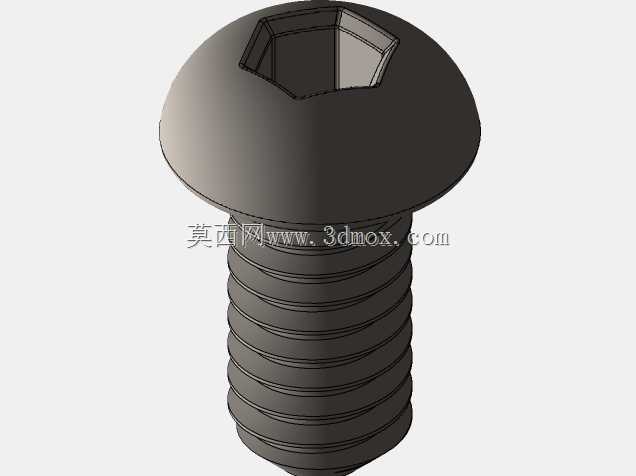

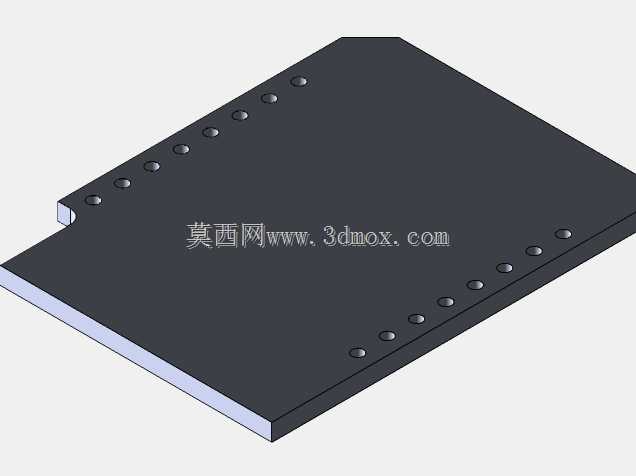

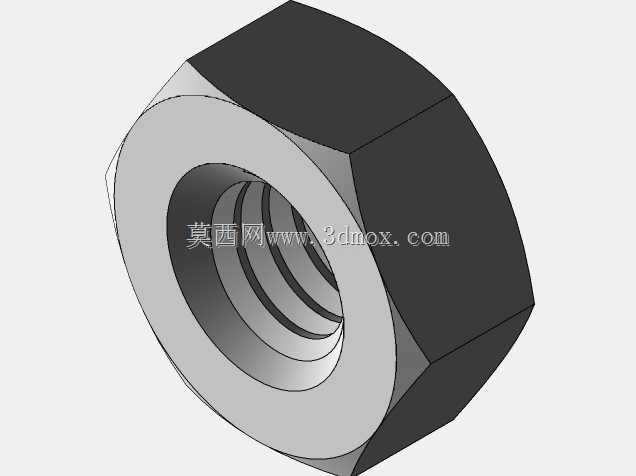

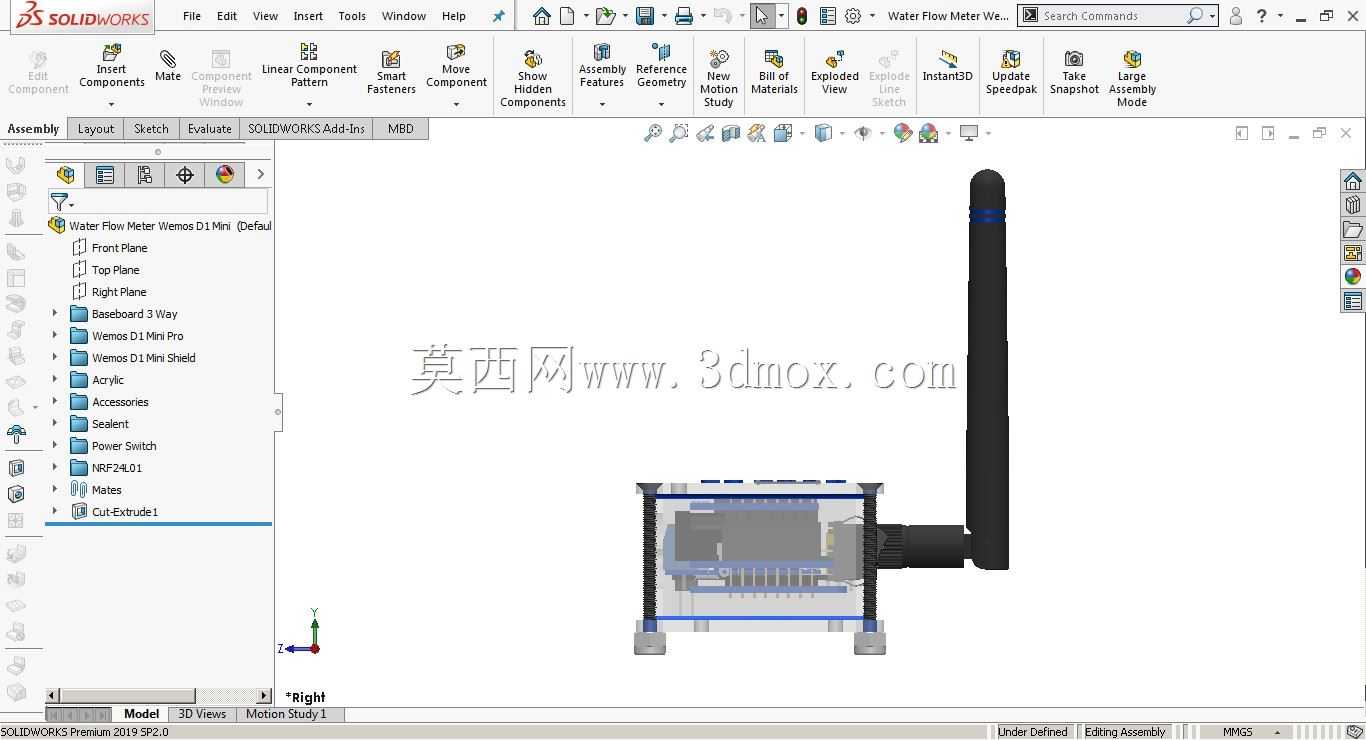

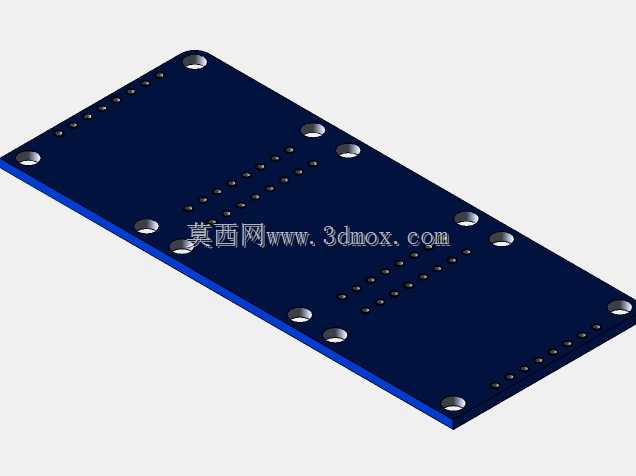

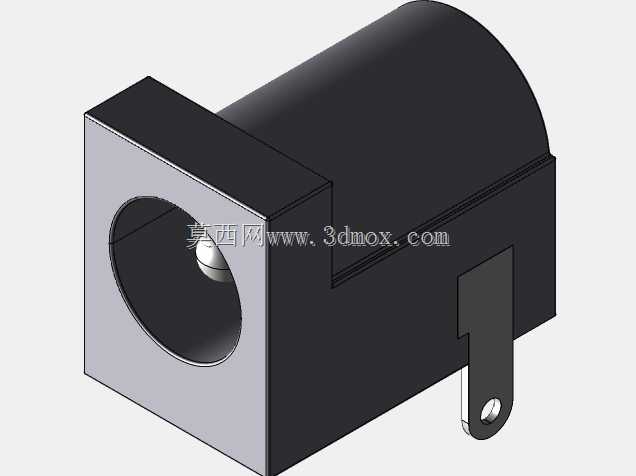

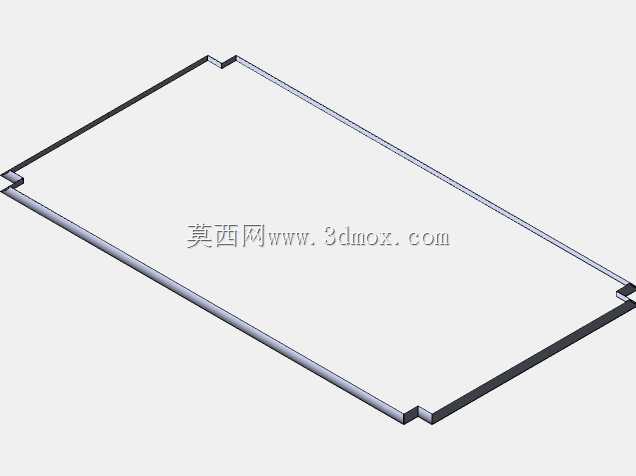

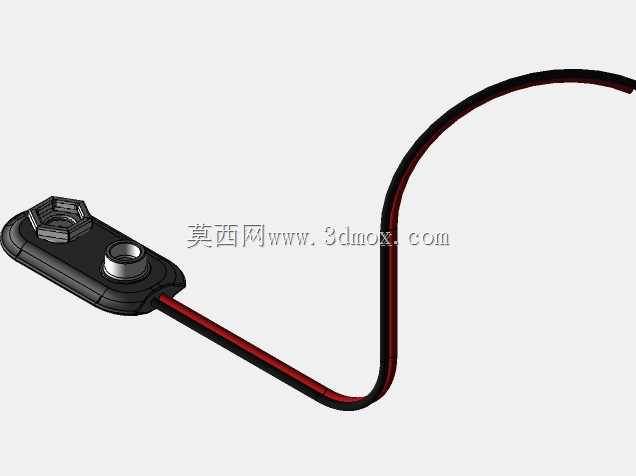

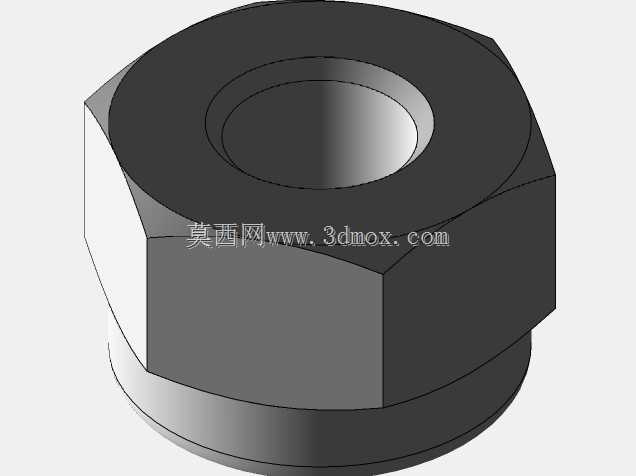

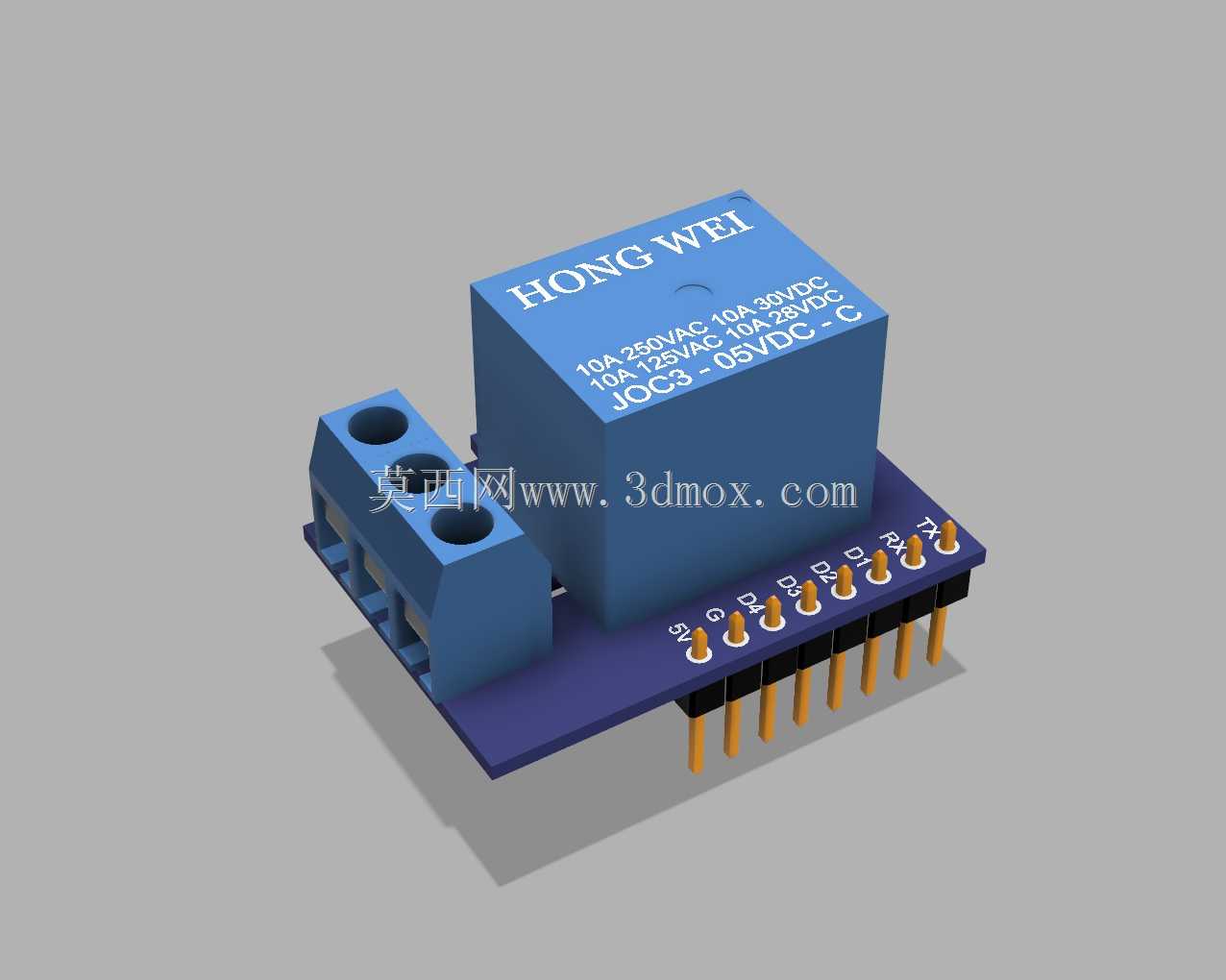

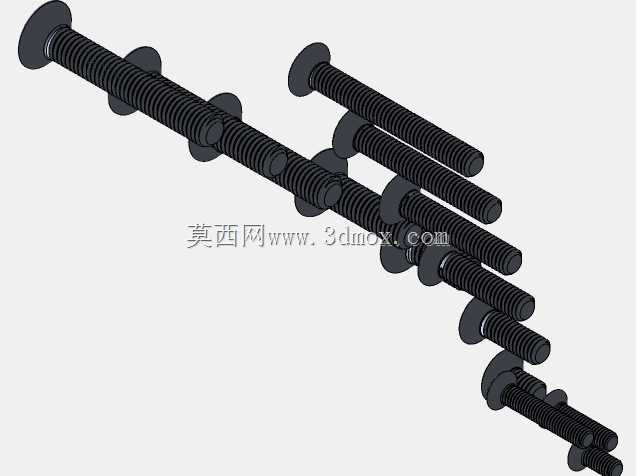

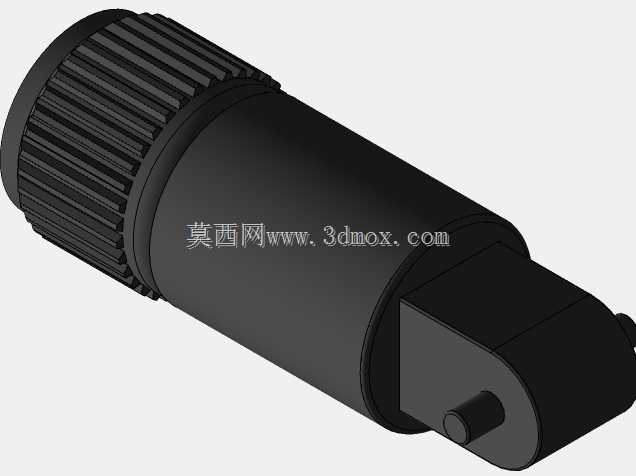

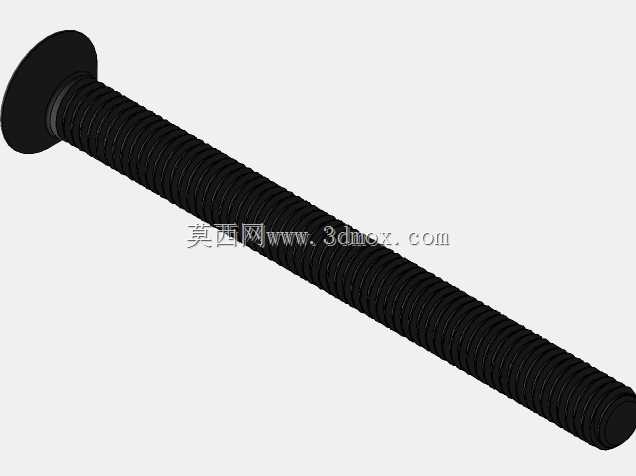

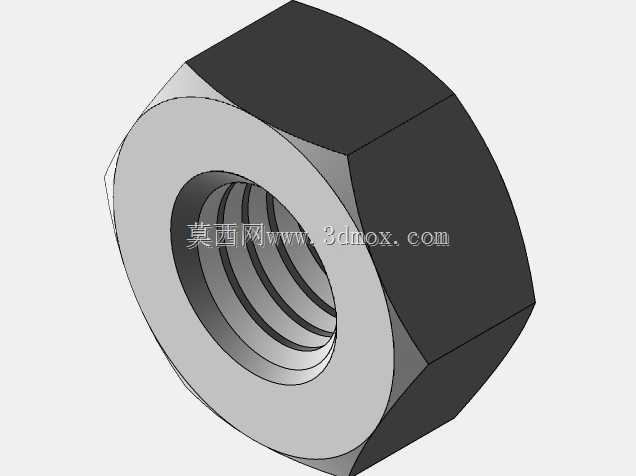

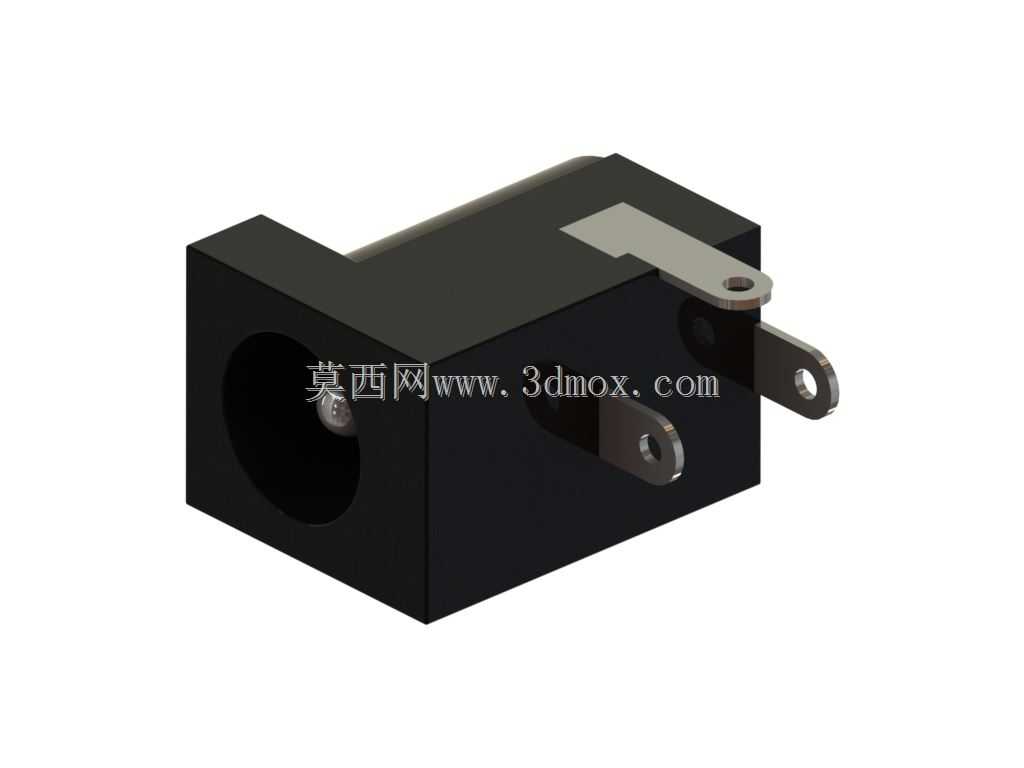

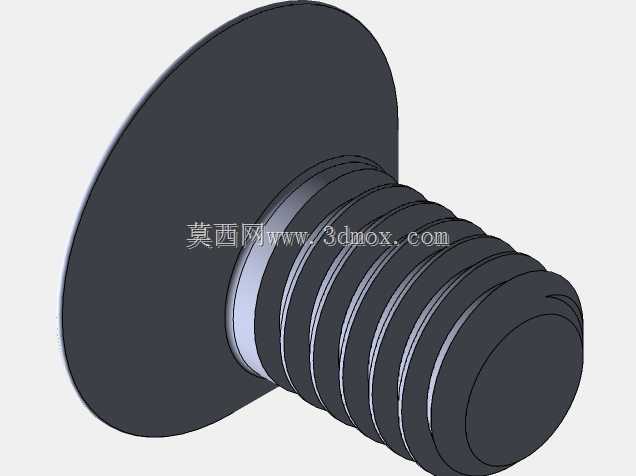

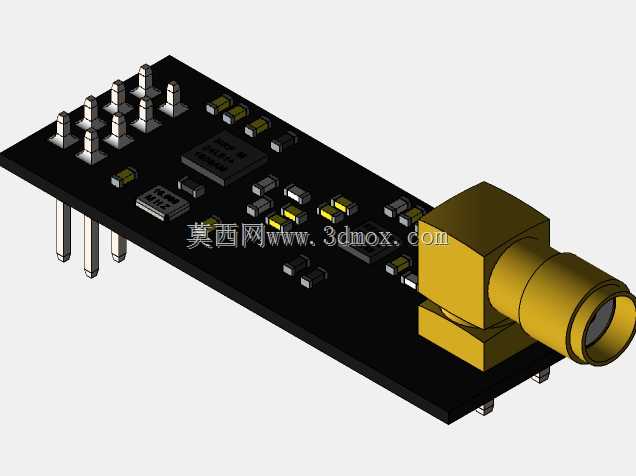

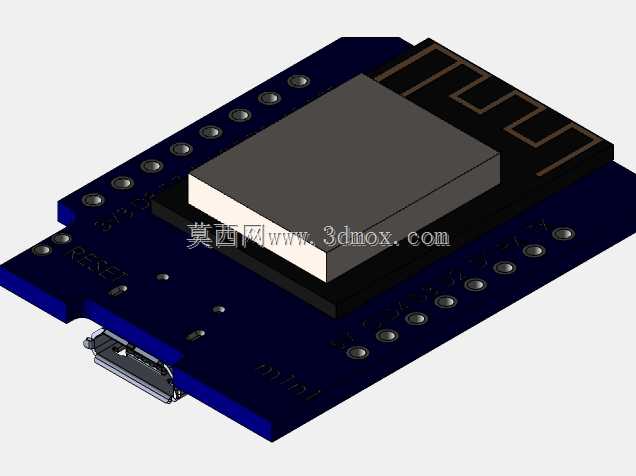

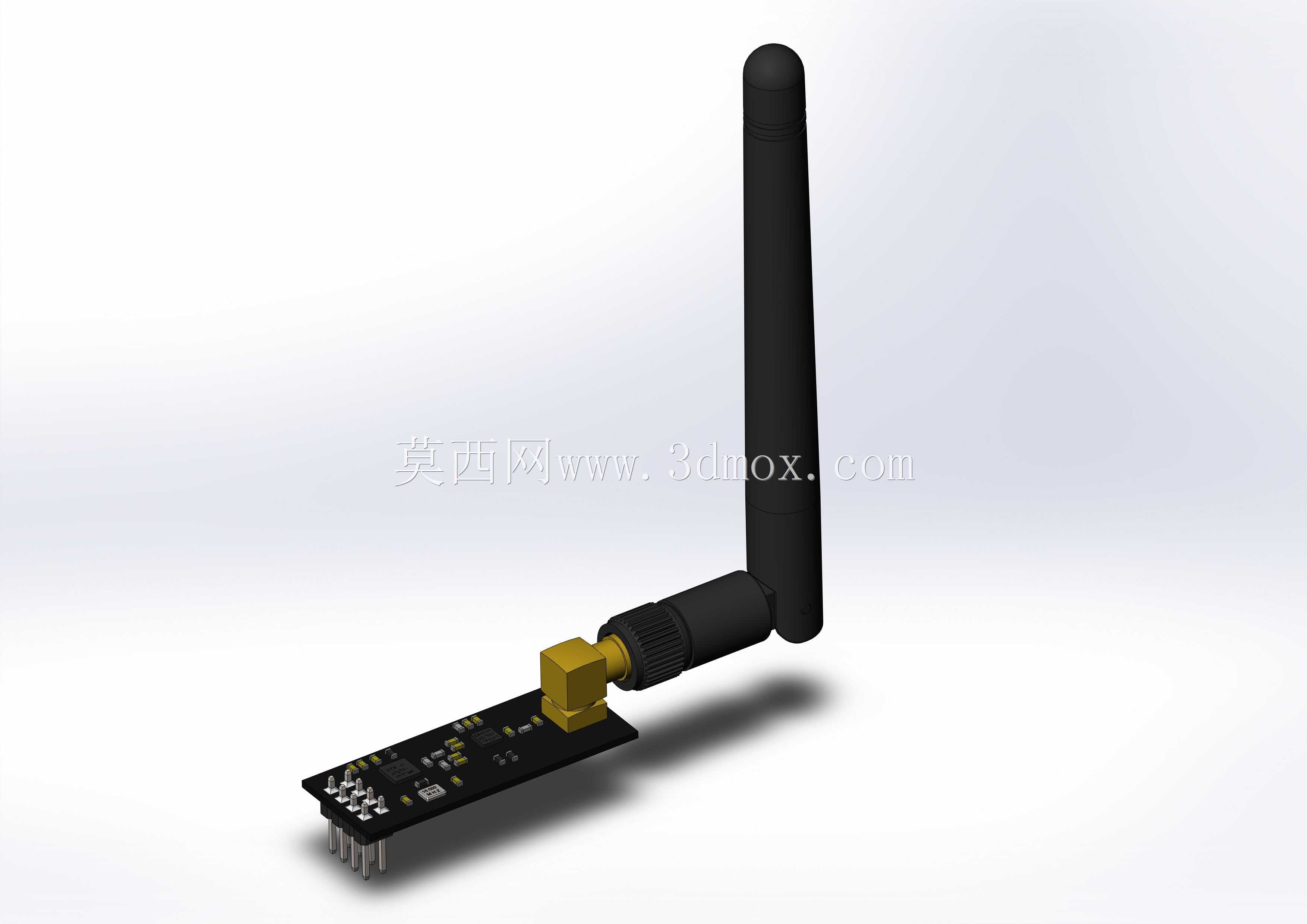

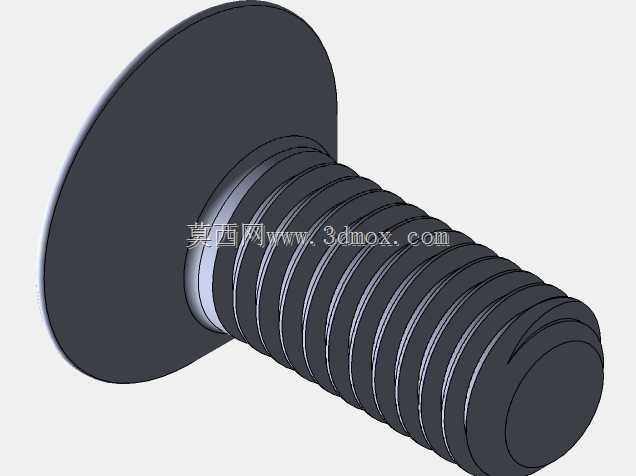

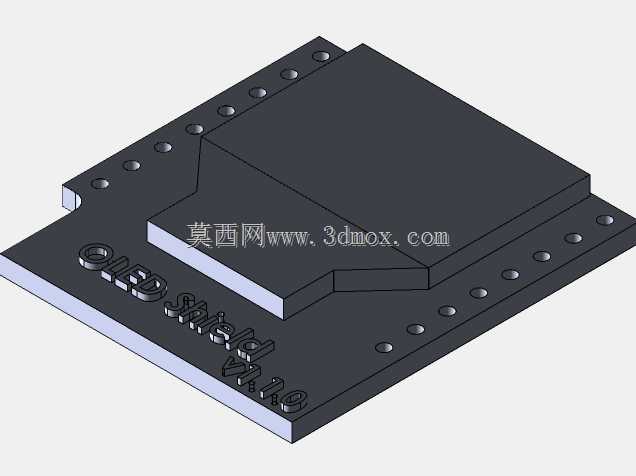

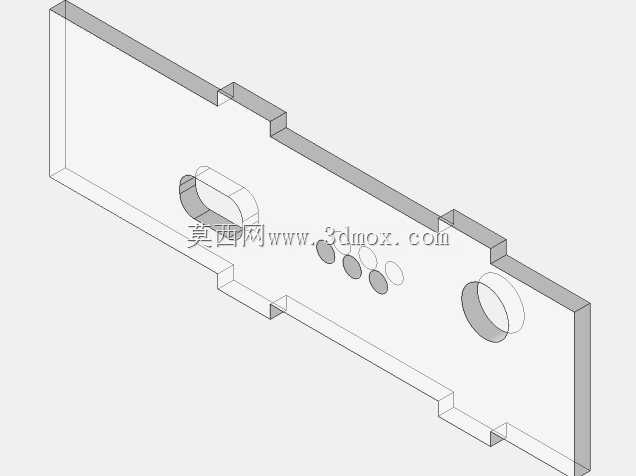

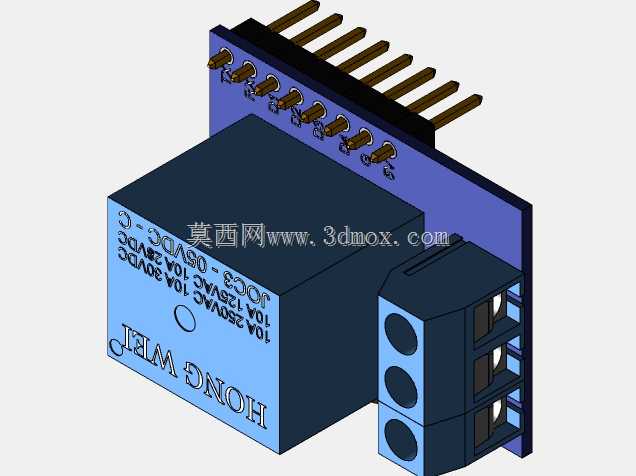

设计过程中优先考虑了户外安装的适配性，整体采用透明亚克力外罩搭配金属型材框架的组合结构，既可以直观观察内部电路板的运行状态，也能为内部电子元件提供基础的防尘、防泼溅防护，外罩与框架采用快拆螺丝固定，后期检修更换元件时无需完全拆解整体结构。内部布局按照信号链路顺序排布，流量传感采集模块布置在靠近管路对接端的位置，缩短模拟信号传输路径降低干扰，主控核心板布置在腔体中部，无线通讯天线垂直引出至壳体顶部，避免金属框架与电路板对无线信号的屏蔽，电源模块单独布置在腔体一侧，与信号采集区域做物理分隔，减少电源纹波对采集精度的影响。

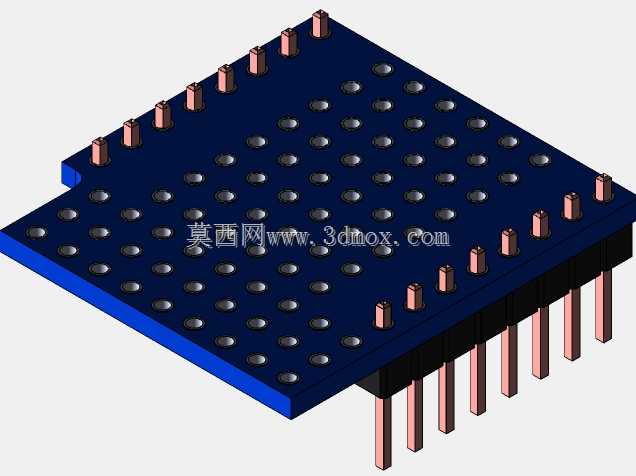

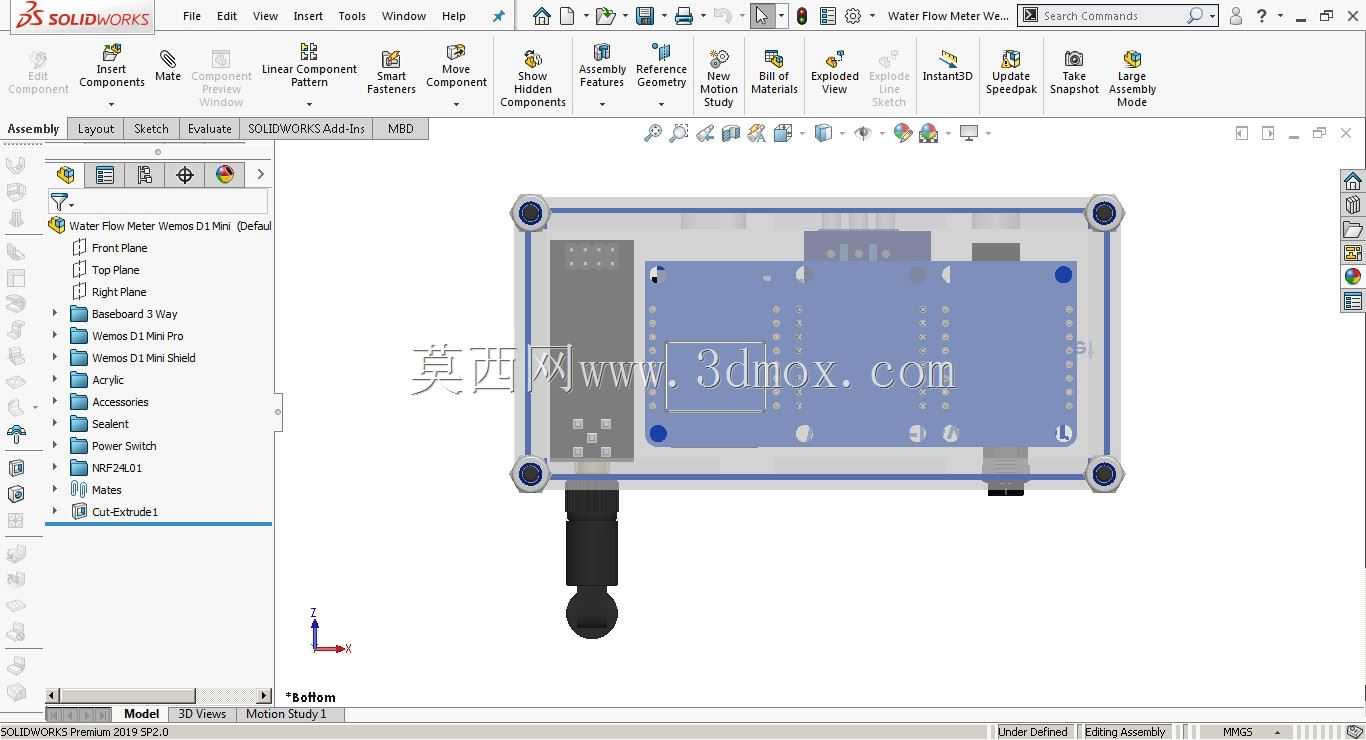

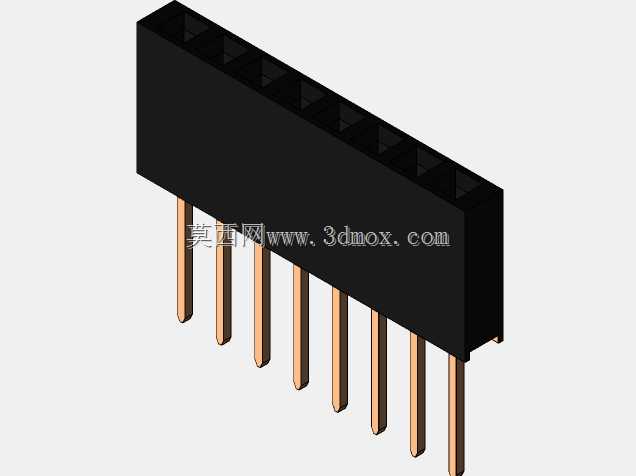

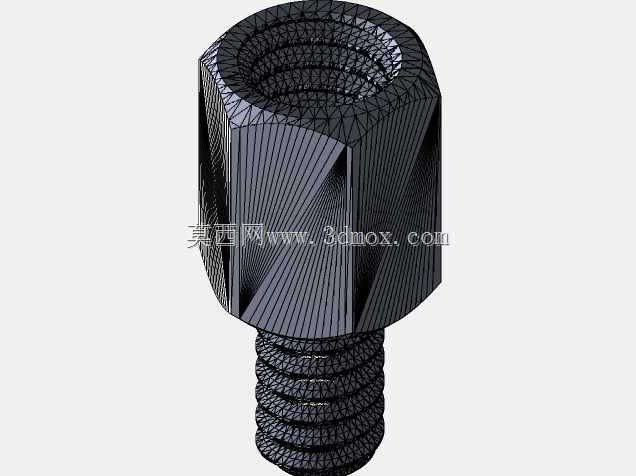

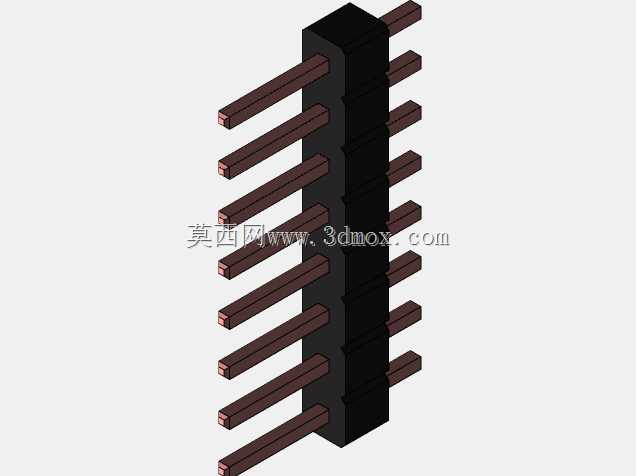

安装边界方面，设备整体采用紧凑型布局，整体长宽高控制在适配常规支管安装的尺寸范围内，底部预留标准管路对接接口，可直接与常规通径的输水管道串联安装，无需额外改造现有管路结构；安装时仅需预留天线顶部的信号净空区域，避免周边金属构件遮挡信号，侧边预留调试接口，现场调试时无需打开外罩即可完成参数配置与固件升级。结构设计上充分考虑了不同安装环境的适配性，框架预留多个标准化安装孔位，既可以壁挂式固定在墙面，也可以通过卡扣结构固定在管道旁的支架上，适配不同现场的安装条件。内部电路板采用分层固定方式，各功能板之间通过排针排母连接，减少飞线带来的可靠性问题，所有走线均沿框架内侧排布，避免组装过程中线缆挤压损坏，同时预留了扩展接口位置，后期可根据需求追加水质检测、压力检测等附加功能模块，无需重新设计整体壳体结构。
