带行星齿轮结构的不倒杯创意结构设计

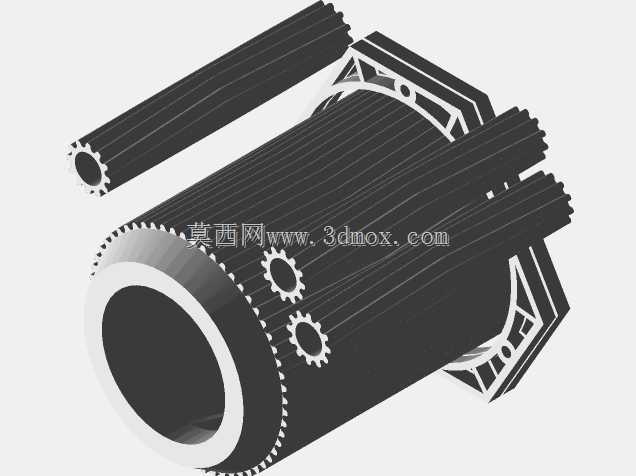

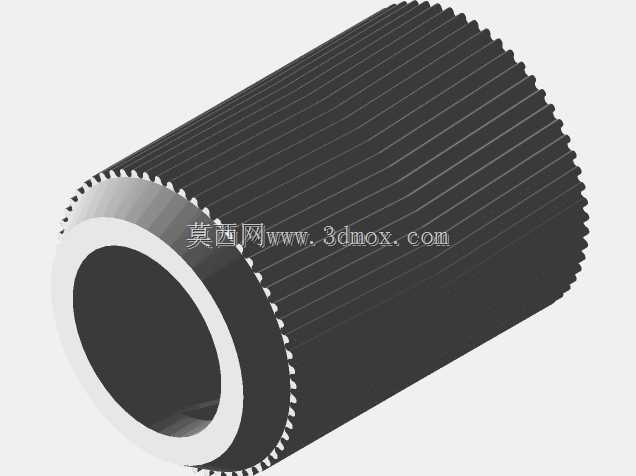

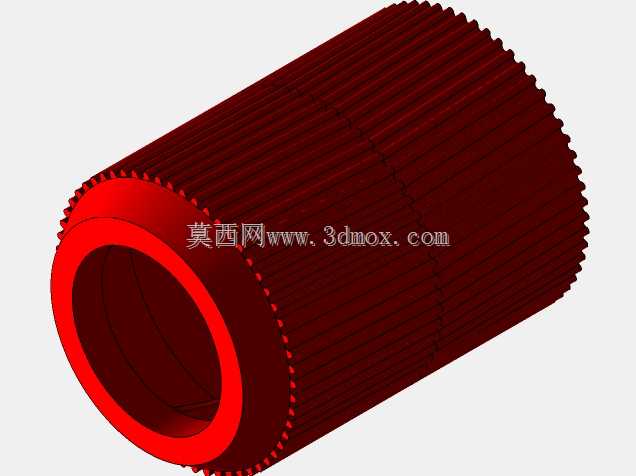

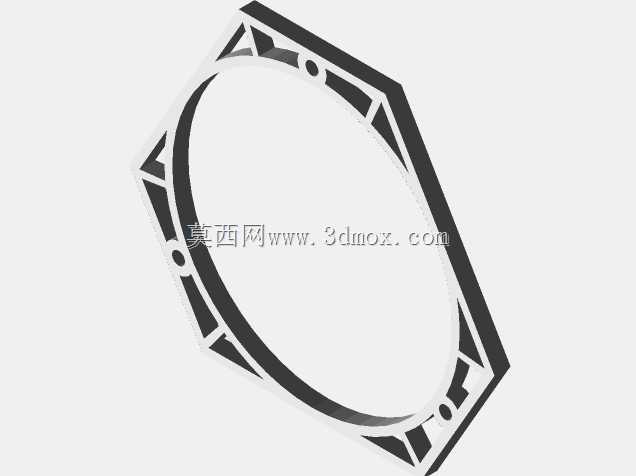

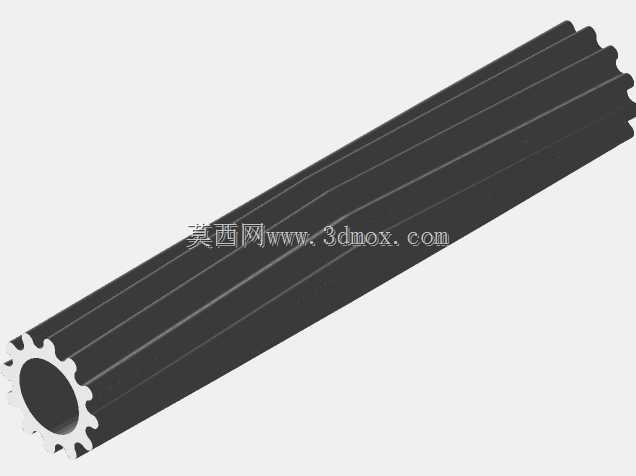

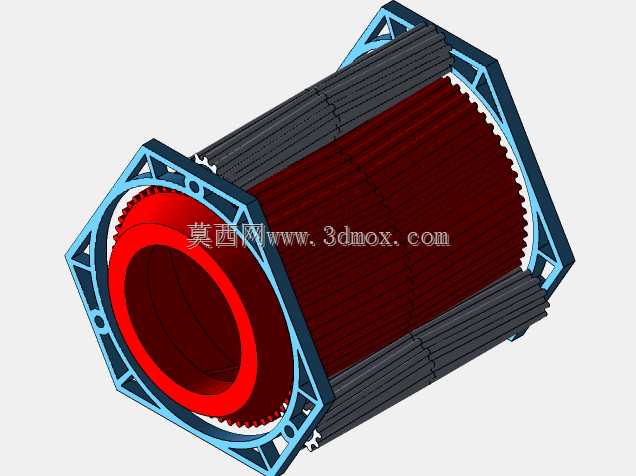

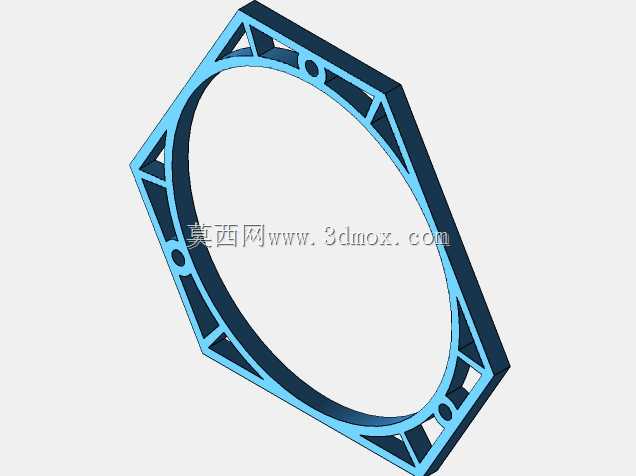

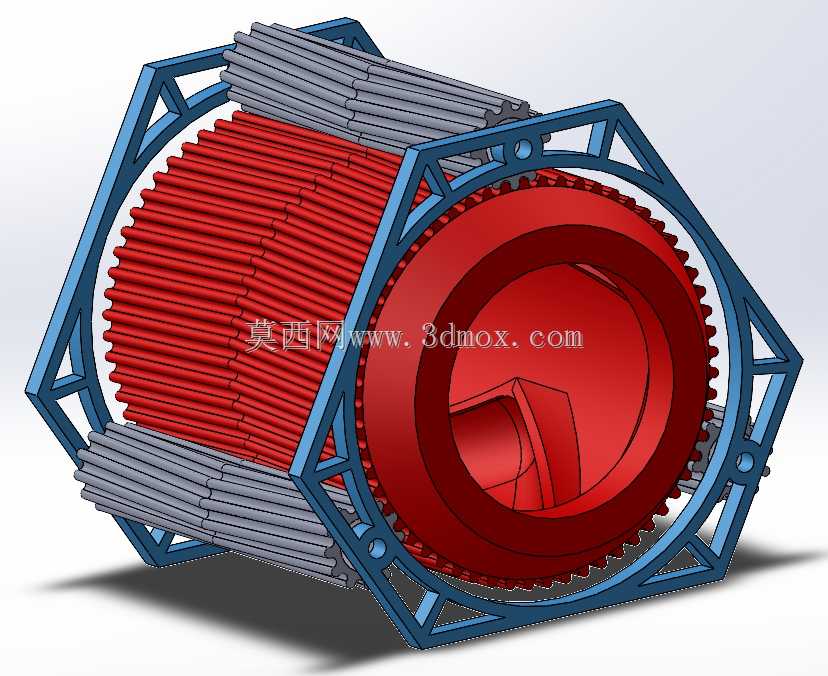

该结构是面向日常饮水场景设计的创意不倒杯机械结构，核心解决日常使用中水杯易被碰倒、洒漏内容物的痛点，可适配办公桌面、家居茶几、户外露营桌台等多种放置场景，既具备实用的容器盛装功能，又通过机械结构实现防倾倒的核心效果，同时兼顾外观的机械质感与个性化展示属性。结构整体采用六边形外框架作为支撑主体，框架采用镂空桁架式设计，在保证整体结构强度的同时尽可能降低自重，外框架的六个边角做了圆弧过渡处理，避免尖锐边角带来的磕碰划伤风险，框架内侧预留了环形安装位，用于固定内部的齿圈传动结构。内部核心传动采用行星齿轮结构设计，杯体内胆通过行星架与外框架的齿圈形成传动配合，当外框架受到外力发生倾斜时，行星齿轮组会带动内胆始终保持竖直状态，避免内部盛装的液体洒出，传动齿圈采用整周啮合设计，保证任意方向倾斜时都能顺畅传动，无卡滞死角。杯体内胆采用中空回转体结构，内部预留充足的盛装空间，可容纳常规容量的饮用水或其他饮品，内胆开口处采用标准通用的端盖适配结构，可搭配常规密封端盖使用，既方便添加内容物，也便于日常使用后的冲洗清洁，端盖安装位做了密封槽预留，可加装密封圈实现防漏效果。结构的安装边界充分考虑日常使用的握持与放置需求，整体外轮廓尺寸适配成年人单手握持的尺寸范围，底部支撑面宽度足够保证放置稳定性，框架外侧预留了标准紧固件安装孔位，可使用8毫米规格的标准螺栓完成整体结构的装配紧固，装配流程简单，零部件通用性强，既可以采用3D打印制作个性化定制款，也可通过常规机加工工艺实现批量生产。整体结构将机械传动原理与日常用品功能结合，打破传统水杯的外观设计思路，外露的框架与齿轮结构具备强烈的工业机械风格，既满足实用功能，也可作为桌面个性化摆件使用，结构设计中充分考虑了使用维护的便捷性，所有传动部件都可快速拆卸，方便清理缝隙中残留的污渍，长期使用也能保持内部清洁卫生。
