气动式小型工件压合装配工装设备

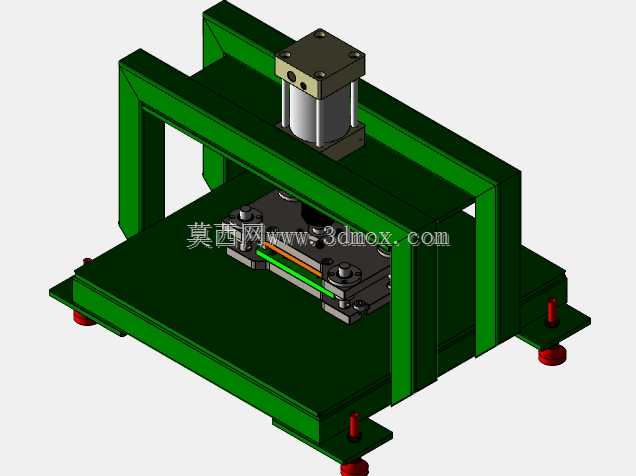

该款气动压合工装主要面向中小规格零部件的压装、压合、铆接类装配工序，常见应用于电子接插件端子压接、小型塑胶件与五金件的贴合压装、薄型工件的整平压持、小尺寸五金件的铆点压合等生产场景，在消费电子组装、小五金加工、低压电器配件装配等产线中可替代人工手压作业，大幅降低操作人员的劳动强度，同时保证压合力度的一致性，避免人工施力不均导致的工件压偏、压裂、压合不到位等不良问题。设备整体采用框架式龙门结构设计，主体支撑框架采用标准型材焊接加工而成，底部设置四个可调式支撑脚杯，可根据安装台面的平整度调节设备水平度，抵消台面不平整带来的机架受力偏移问题，保障压头下行过程中的垂直度。设备上部安装标准直线驱动气缸作为压合动力源，气缸输出端连接定制压头组件，压头与工件接触的工作面可根据待加工工件的外形做适配更换，满足不同规格工件的压合需求；下部设置可快换的工件定位载台，载台通过定位销与机架底板连接，更换不同产品时只需拆卸载台固定螺丝即可完成换型，适配小批量多品种的柔性生产需求。设备的安装边界整体控制在小型桌面级设备范畴，无需大型地基固定，可直接放置在标准装配工作台面上使用，整体宽度不超过四百毫米，长度不超过五百毫米，高度不超过三百五十毫米，占用生产空间极小，适合在紧凑型装配产线、班组作业台面上布局使用。设计过程中重点考量了操作安全性与压合精度，框架两侧预留了安全光栅的安装位，可后续加装安全防护装置，避免操作人员误将手伸入压合区域造成工伤；压头组件配套设置了直线导向结构，避免气缸活塞杆受径向力导致的密封件磨损、压头偏移问题，长期使用也能保证压合位置的重复精度，压合行程可通过气缸上的磁性开关进行调节，适配不同高度的工件压合需求，压合力度可通过气源处理三联件调节供气压力来实现无级调整，针对不同材质的工件可匹配对应的压合力，避免压力过大压伤脆性工件，或是压力过小导致压合不到位的问题。整体结构没有冗余设计，所有受力部位都做了加强筋处理，长期承受压合冲击力也不会出现机架变形的问题，日常维护仅需定期给导向部件加注润滑脂、检查气源管路密封性即可，维护成本极低。
