嵌入式设备安装用钣金承载底盘结构

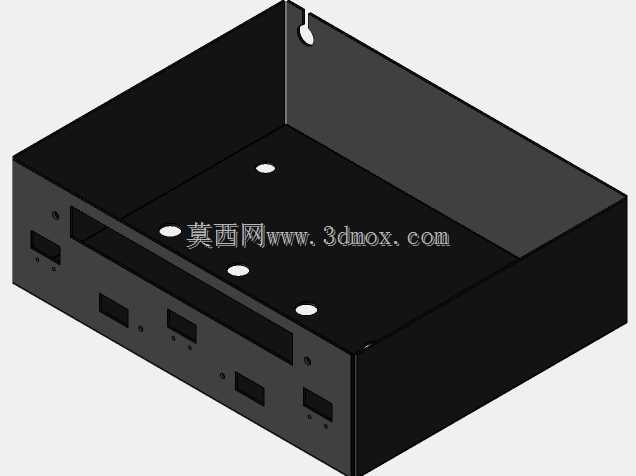

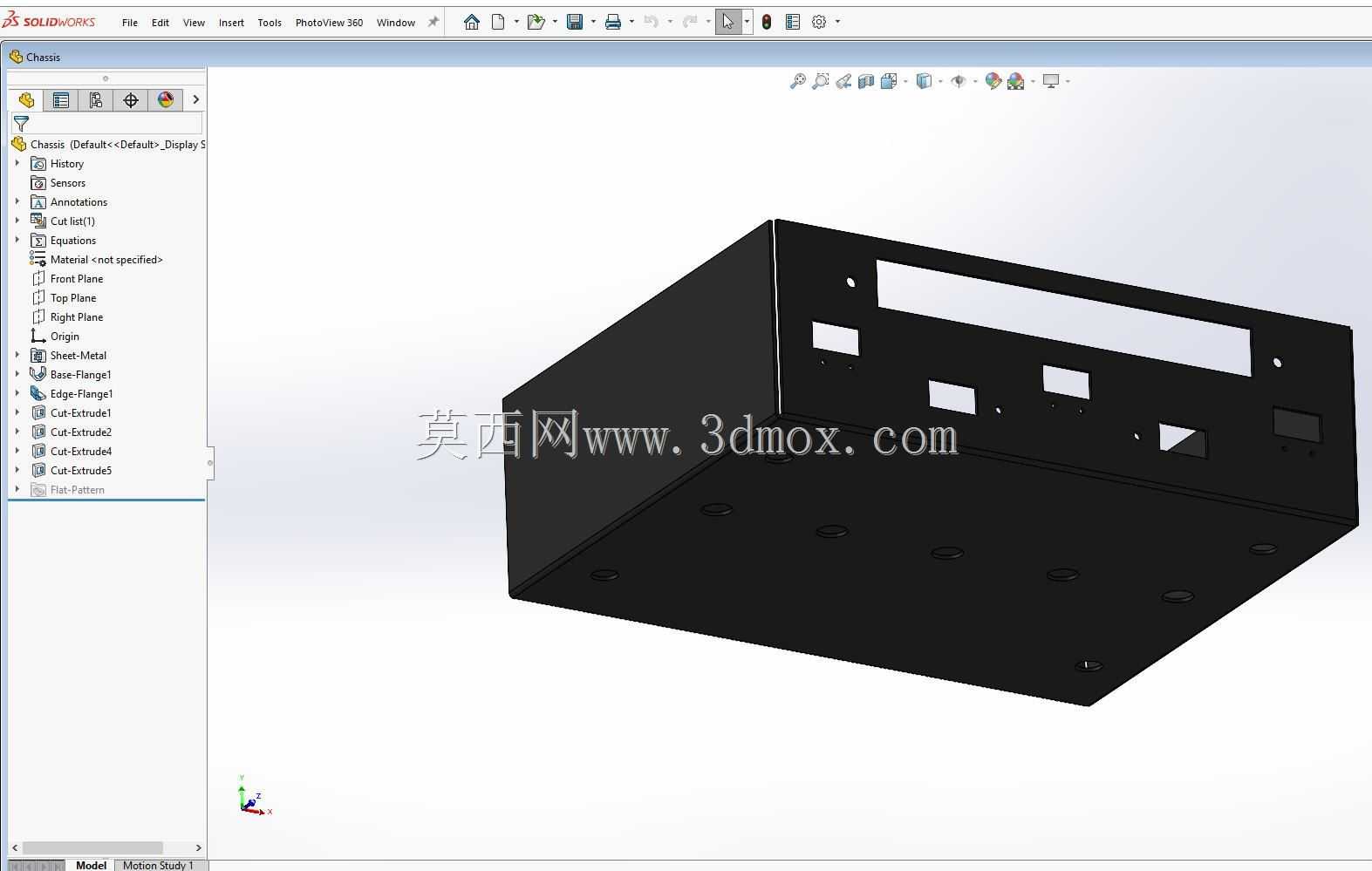

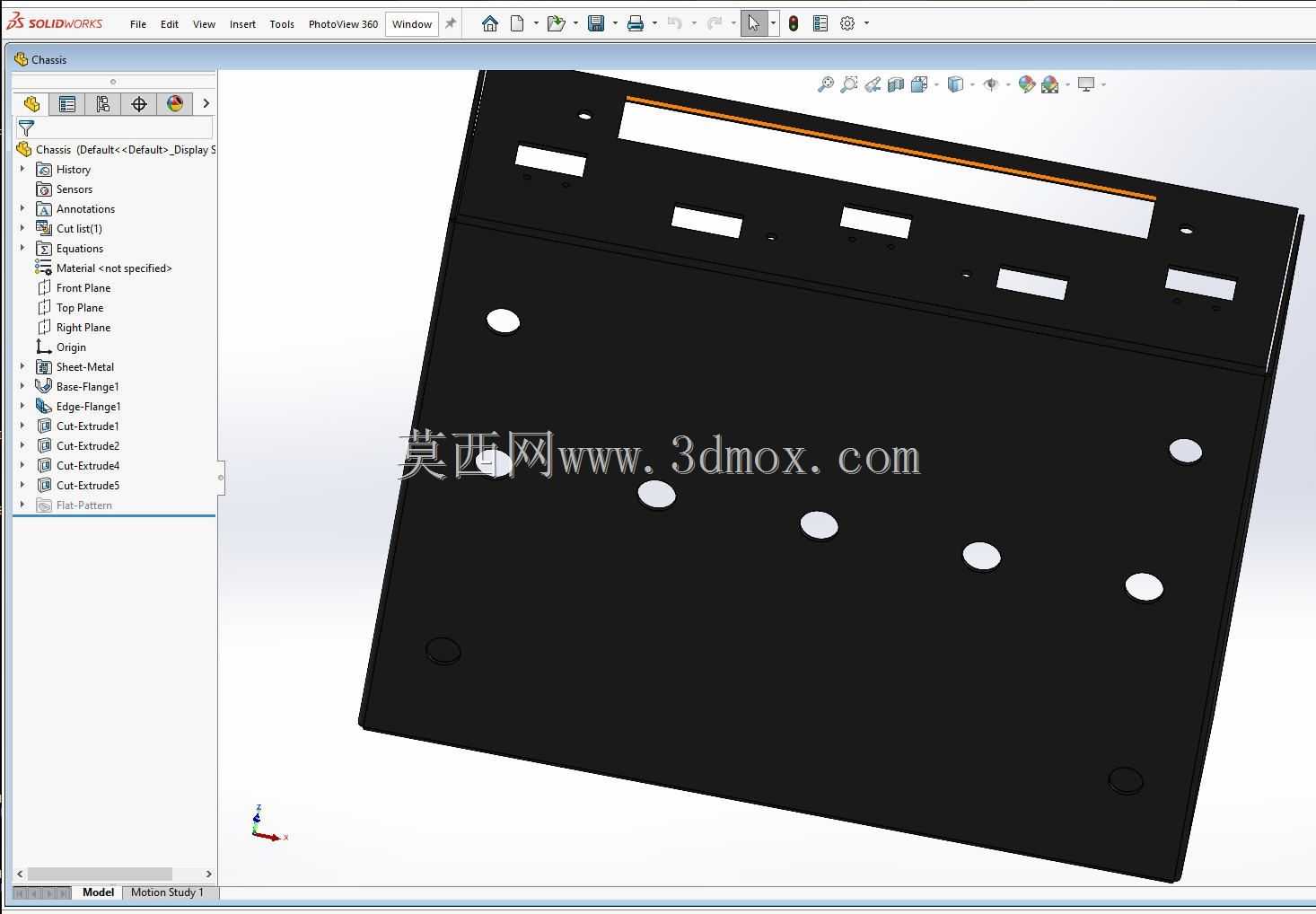

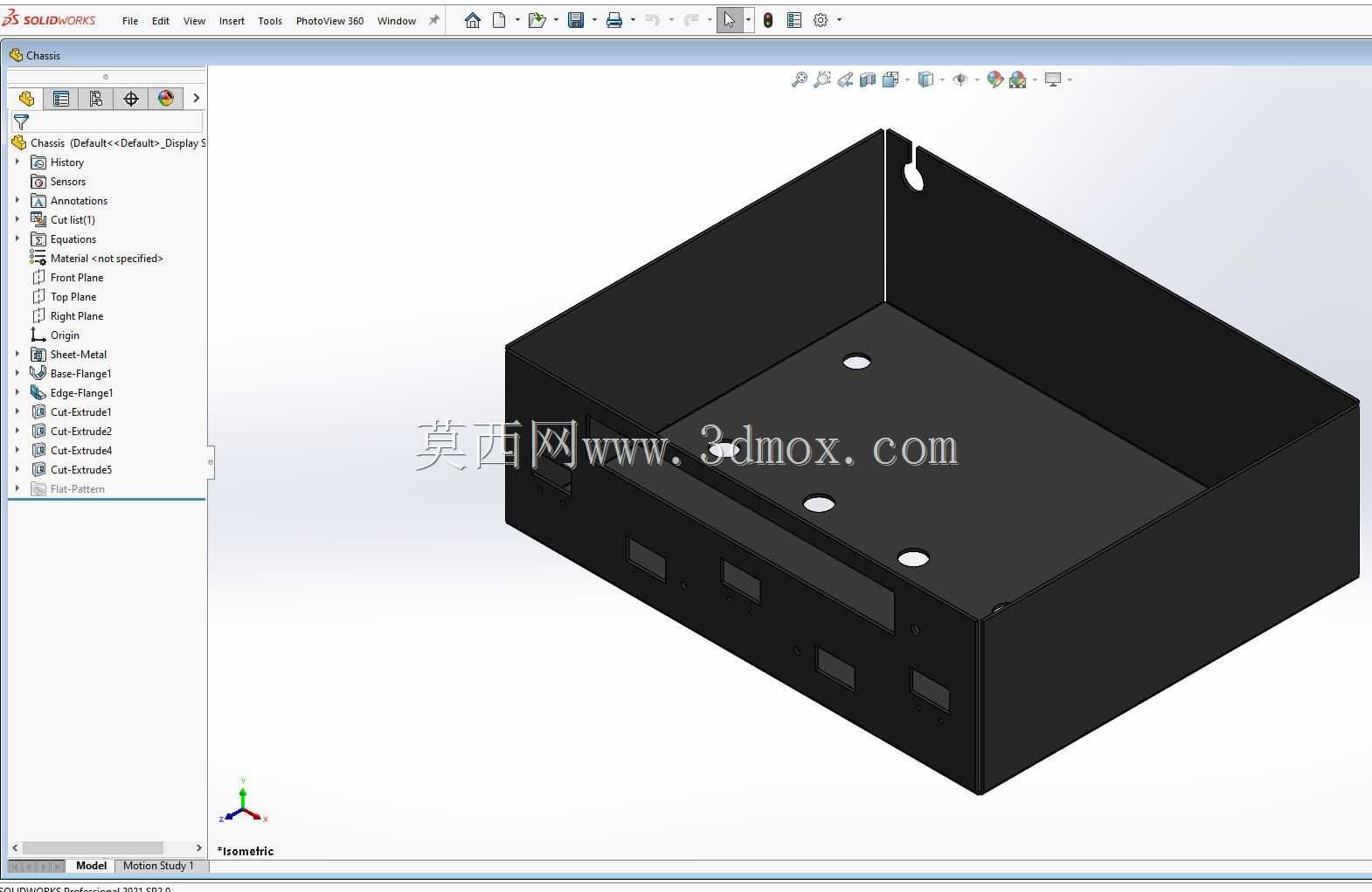

这款钣金材质的承载底盘，主要面向小型嵌入式工业控制模块、桌面型电子功能单元的内置安装场景，可作为各类集成式小型电控设备的内部承载基座，适配需要将功能模块封闭在金属壳体内的使用需求，常见于小型信号采集终端、桌面式控制转接单元、低压小功率驱动模块的结构配套中，能够为内部电路板、接线端子、小型功能元件提供稳定的安装基准与外围防护。从实际用途来看，该底盘一方面承担内部元器件的承载定位作用，通过底板上预设的多个安装孔位，可直接固定PCB板、绝缘安装柱、小型接线排等部件，避免元器件在设备移动、运行震动过程中出现移位、松脱问题；另一方面围合式的侧壁结构可形成半封闭的防护空间，既能够阻挡外界灰尘、细碎杂物直接接触内部电路，也可减少内部元件与外部结构的意外磕碰，同时金属材质的本体还能提供一定的电磁屏蔽效果，降低外界电磁干扰对内部敏感电路的影响。在功能特性设计上，底盘采用一体折弯成型的钣金工艺制作，整体为无多余外露拼接缝的槽型结构，侧壁与底板衔接处做了圆角过渡处理，既能够减少钣金加工过程中的应力集中问题，提升整体结构的抗形变能力，也可避免尖锐边角对装配人员造成划伤。底板上的三个圆形安装孔位按照三角形稳定排布原则设置，可适配不同尺寸规格的标准安装板，孔位边缘做了沉台处理，安装螺丝拧入后不会突出底板平面，保证底盘放置或外部安装时的平整度。侧壁上预留的多个矩形开槽，对应内部模块的外接接口位置，可直接露出USB、接线端子、拨码开关等外接操作部件，无需额外在壳体上二次开孔，同时侧壁顶端预留的小缺口可用于引出内部接线，或者作为上盖装配的定位卡扣位。设计思路上，这款底盘优先考虑装配效率与使用通用性，整体结构没有复杂的曲面或特殊加工特征，采用常规钣金下料、折弯、冲孔工艺即可完成批量生产，加工成本低且成型精度容易控制。槽型的内腔设计预留了充足的布线空间，内部元件完成接线后，导线可沿着侧壁与底板的夹角位置排布，不会被上盖挤压造成绝缘层破损。在外形尺寸与安装边界方面，该底盘整体为矩形槽体结构，长宽尺寸适配常规100mm级别的小型电控模块安装需求，侧壁高度可容纳高度不超过内腔深度的板卡与元件，底板整体平面度控制在钣金加工常规公差范围内，可直接贴合固定在设备外壳内部或者安装基准面上，外围侧壁的外轮廓尺寸与配套上盖的内轮廓尺寸匹配，装配后不会出现明显的拼接缝隙，整体安装后不会占用过多的设备内部空间，可灵活适配不同的小型集成设备的结构设计需求。
