法兰安装式重载万向滚珠支承结构

　　这类万向滚珠支承单元常被布置在物流输送线、板材加工工作台、重型工件移载工位的承载面，作为离散式承载点替代传统滑动或滚动导轨，让被承托的工件可以在水平面上沿任意方向灵活推移，不需要额外设置转向导向机构，在钣金加工车间的板材上料台、装配线的工件周转位、仓储系统的移载平台上都能见到这类结构的应用。和常规定向滚轮不同，这类支承的核心承载件是顶部露出的淬硬钢球，钢球下方布置有密集的小直径承托钢珠，将顶部钢球承受的竖向载荷均匀分散到壳体的内腔承托面上，既保证顶部钢球可以全向灵活转动，又能承受远高于普通塑料万向球的竖向冲击载荷，在搬运钢板、模具坯料这类重型工件时，不会因为局部载荷集中出现钢球卡滞或者壳体变形的问题。

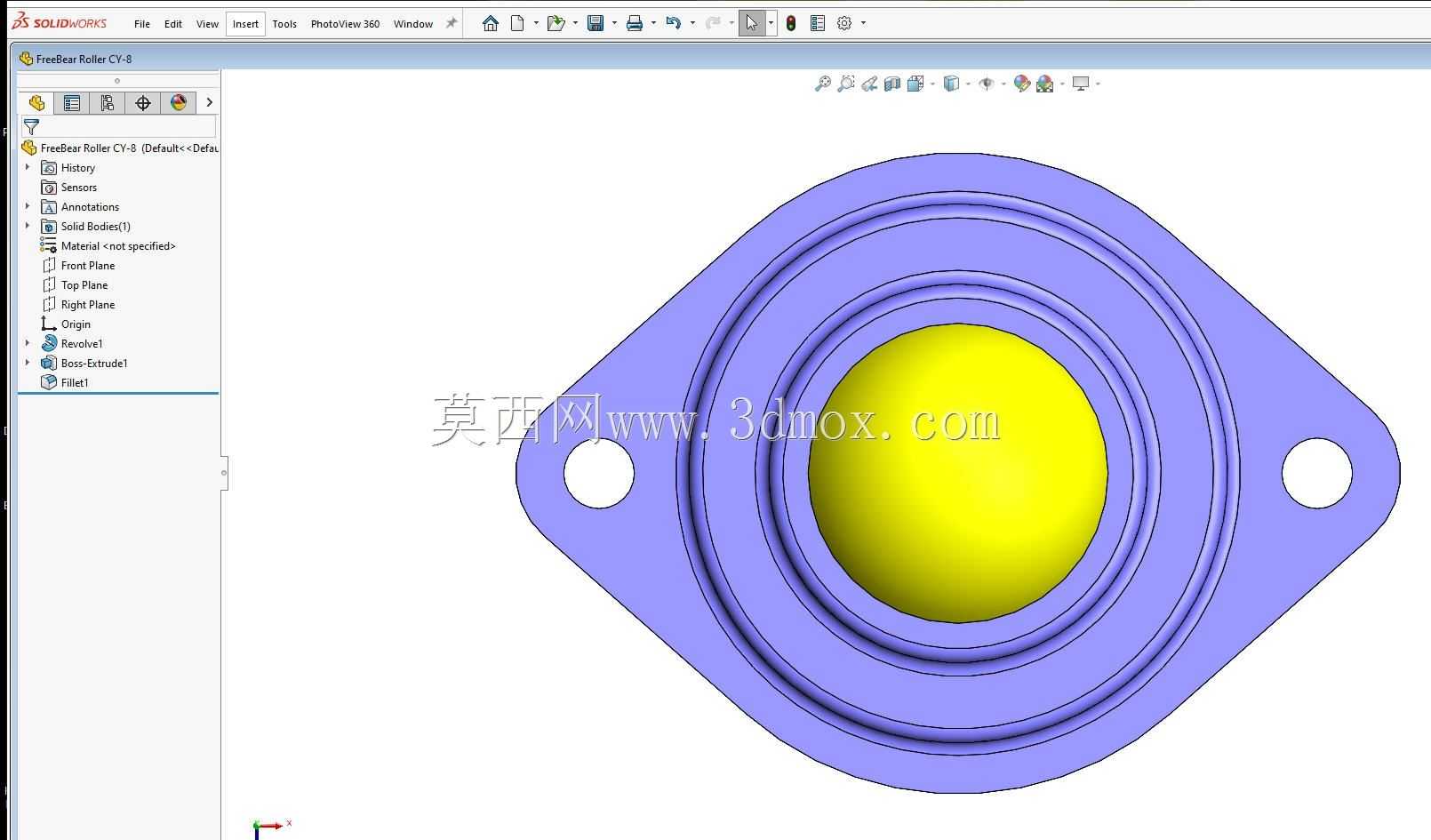

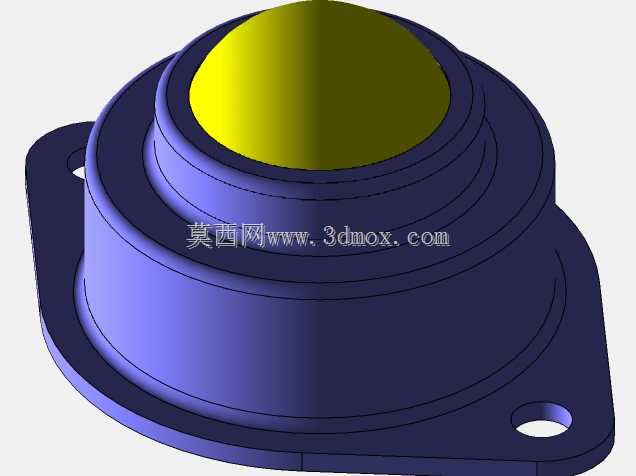

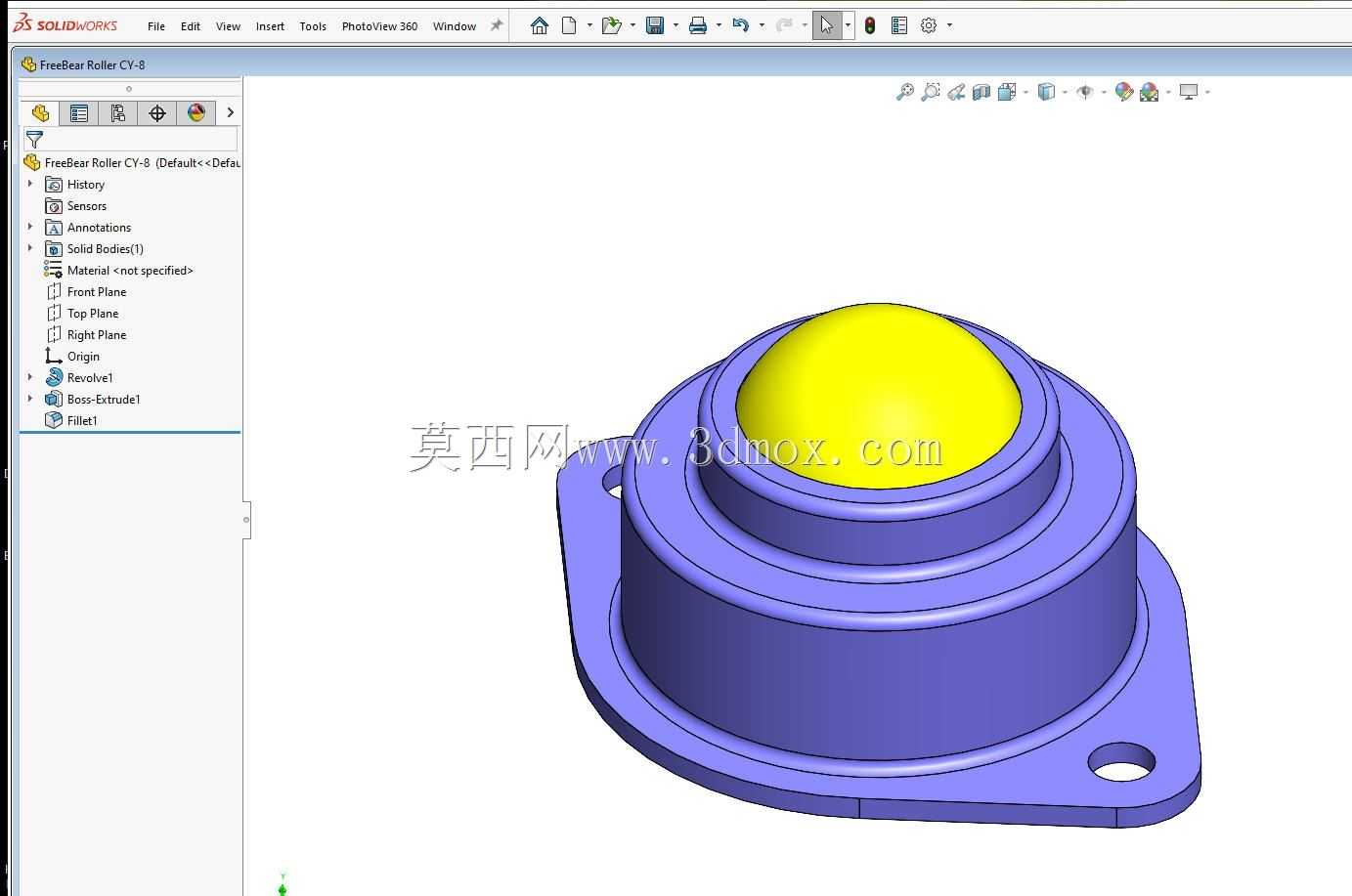

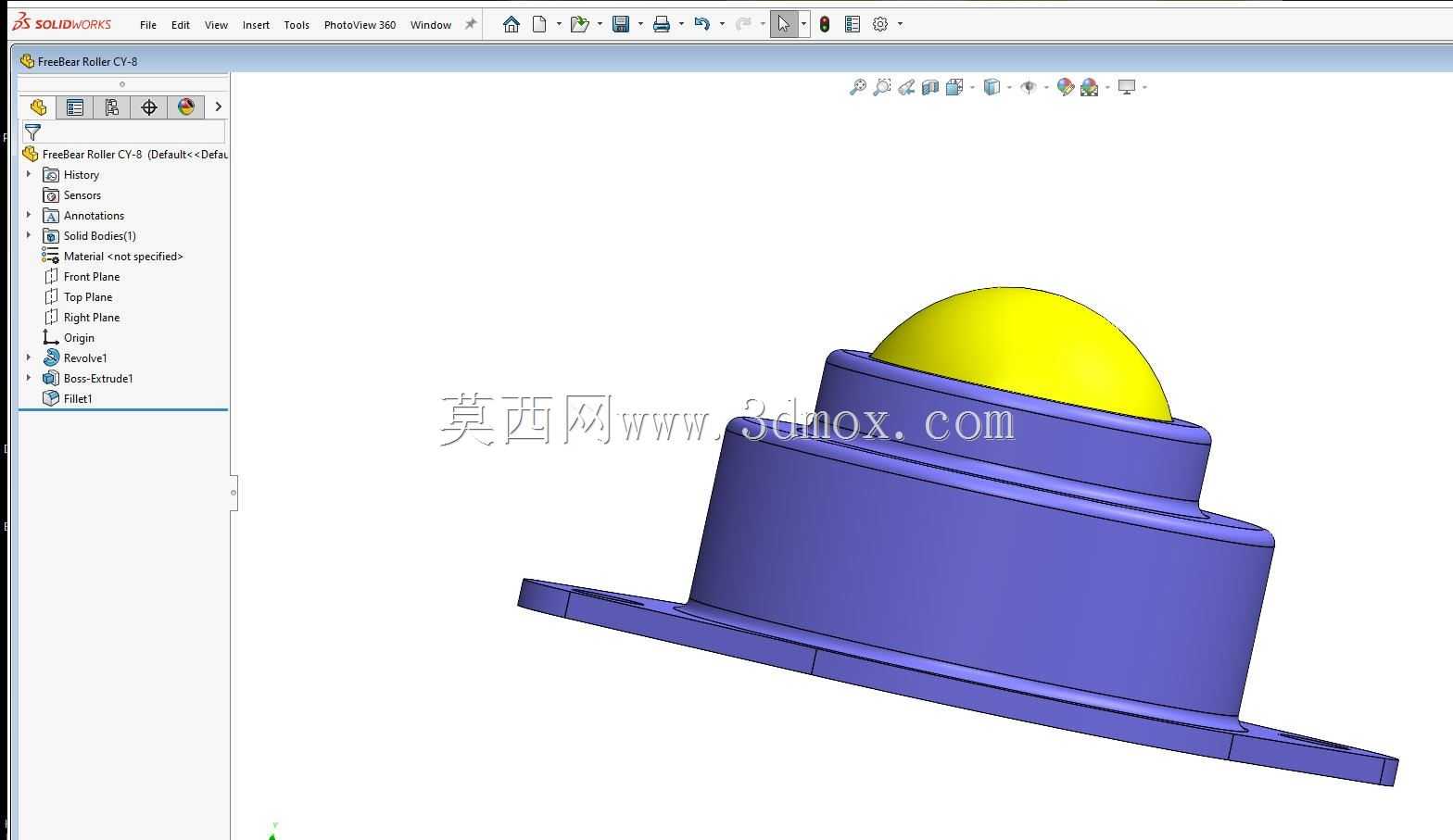

　　从结构设计逻辑来看，这个支承单元采用了带两个安装孔的菱形法兰底座，安装时不需要在台面上加工沉孔或者复杂的定位槽，只需要按照法兰孔的中心距加工两个对应的安装过孔，用螺栓直接锁紧在工作台面板或者输送架的型材面上即可，法兰底座和主体承套是一体化的阶梯式结构，从底座向上逐层收窄的阶梯结构一方面可以增强壳体的竖向刚度，承受载荷时不会出现根部应力集中导致的断裂，另一方面阶梯结构的台阶面可以作为安装时的高度定位基准，保证同一台面上布置的多个支承单元顶部钢球的高度差控制在很小的范围内，避免工件放置后出现局部悬空、个别支承过载的问题。顶部钢球的露出高度经过匹配设计，既保证钢球有足够的接触面积承托工件底面，又不会因为露出过多导致钢球在受侧向推力时出现脱出风险，壳体内部的承托珠窝采用了和钢球半径匹配的弧面设计，内部的小钢珠可以沿着弧面均匀排布，转动时的摩擦阻力被降到最低，即使工件表面存在少量的切削碎屑或者灰尘，阶梯结构的缝隙也能阻挡大部分大颗粒杂质进入内腔，日常维护只需要定期清理表面杂物即可，不需要频繁拆解加注润滑脂。

　　在安装边界的尺寸匹配上，这类支承的法兰轮廓做了切边处理，两个安装孔对称布置在法兰的长轴方向，相邻两个支承单元可以紧密排布，不会出现法兰轮廓互相干涉的问题，在布置密集承载面时可以最大化单位面积的承载点数量，适配不同尺寸规格的工件承托需求。主体壳体的外径和底座的安装孔距经过标准化匹配，可以直接替换市面上同规格的常规万向球产品，不需要对原有安装台面做二次改造，在旧设备改造升级时可以直接替换原有磨损的支承单元，降低改造成本。钢球的顶部球面高出法兰安装面的尺寸经过校核，当工件底面存在平面度误差时，多个支承的钢球可以自适应贴合工件底面，不会因为个别支承高度偏差导致工件推移时出现卡顿，在输送表面质量要求较高的不锈钢板、玻璃面板这类工件时，淬硬钢球的光滑表面也不会刮伤工件的接触面，相比带包胶的滚轮，这类金属钢球的支承更适合承载有一定温度的工件，在焊接工位的工件移载、热压件的出料输送场景下也能稳定工作，不会因为接触高温工件出现表层材料软化脱落的问题。

　　在实际选型布置时，需要根据单个工件的总重量计算每个支承单元的承载上限，按照总载荷除以支承数量再乘以1.5倍的安全系数来确定布置的点位密度，对于重量集中在局部的工件，需要在对应载荷集中的位置加密布置支承点，避免单个支承承受超过设计上限的载荷导致钢球凹陷或者壳体开裂。安装时需要保证法兰底面和安装台面完全贴合，不能在法兰下方垫放偏斜的垫片，否则螺栓锁紧后会导致壳体出现偏斜，钢球的转动轴线偏离竖向，推移工件时会出现阻力增大甚至卡滞的问题。这类支承结构没有复杂的传动部件，整体结构可靠性很高，正常工况下的使用寿命远高于定向滚轮类的承载部件，在频繁移载工件的工位上使用，可以大幅降低工件推移的操作力度，减轻操作人员的劳动强度，同时也能避免工件在推移过程中因为导向卡滞出现的表面磕碰损伤问题。
