19英寸机架式光纤配线1U托盘结构设计

这款1U规格的光纤配线托盘，是专为标准19英寸通讯机柜设计的内置布线承载部件，主要应用于数据中心、运营商通信机房、企业弱电间的光纤链路部署场景，承担光纤熔接保护、跳纤收纳、光路调度的核心功能，是高密度光纤布线系统里的基础承载单元。

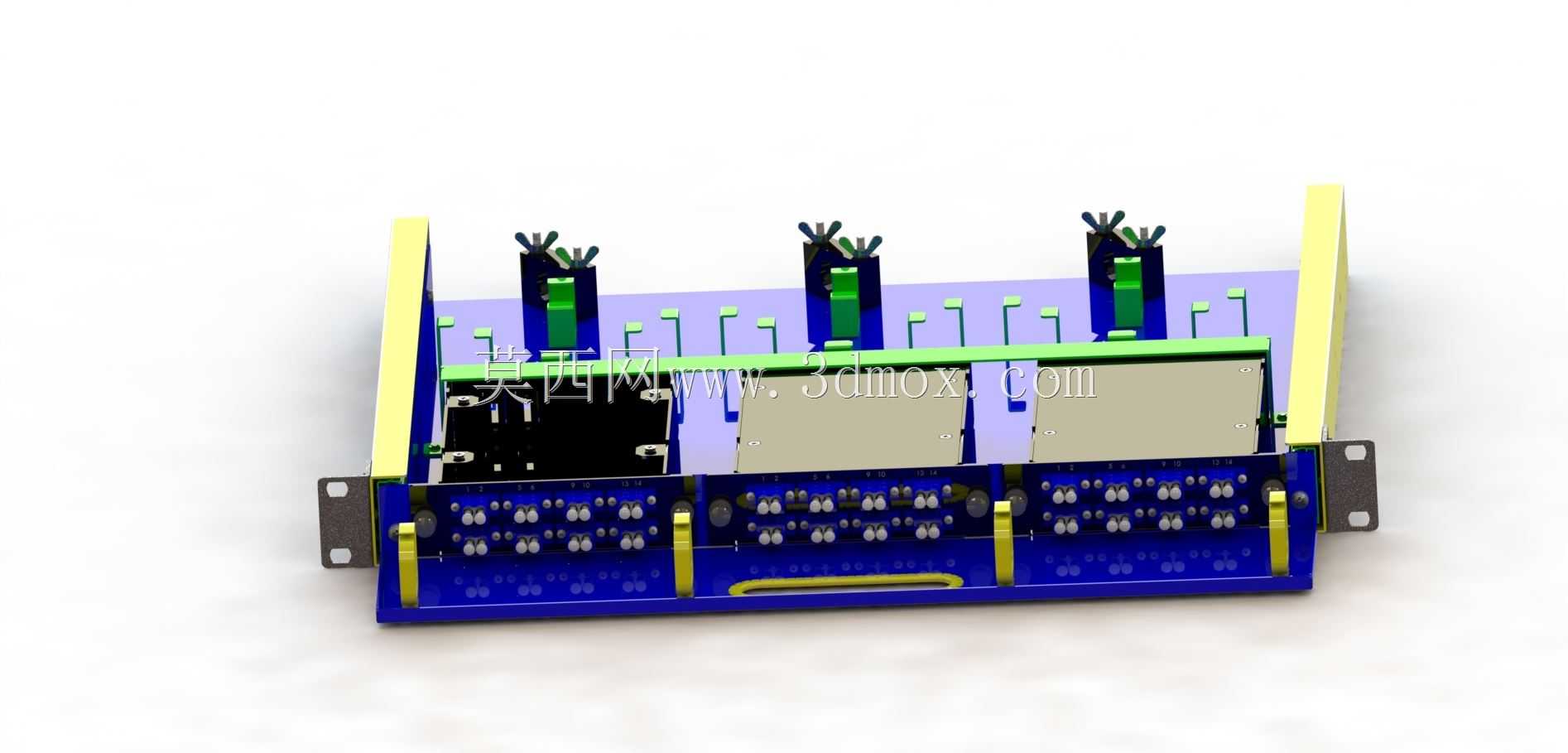

从实际使用场景来看，该托盘适配标准19英寸机柜的安装立柱间距，整体高度严格遵循1U机架规范，不会占用额外的机柜竖向空间，能够在有限的机柜空间内实现更高密度的光纤端口部署。托盘前端设置的抽拉式把手，配合两侧的安装固定耳，既可以在日常运维时将托盘整体抽出机柜，方便操作人员完成光纤熔接、跳纤调整、故障排查等作业，也能在作业完成后将托盘推回机柜并通过固定件锁止，避免托盘移位拉扯内部光纤。

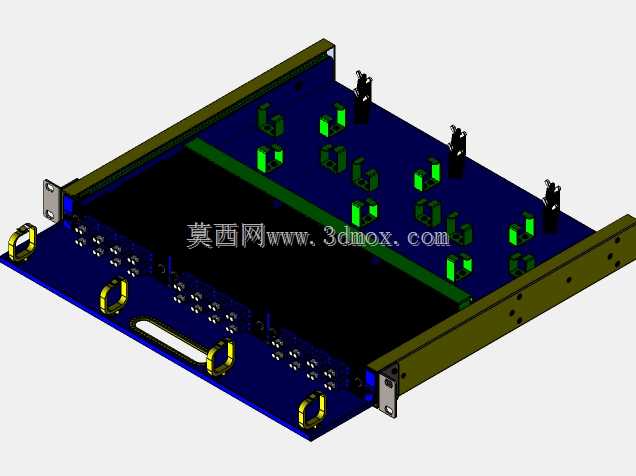

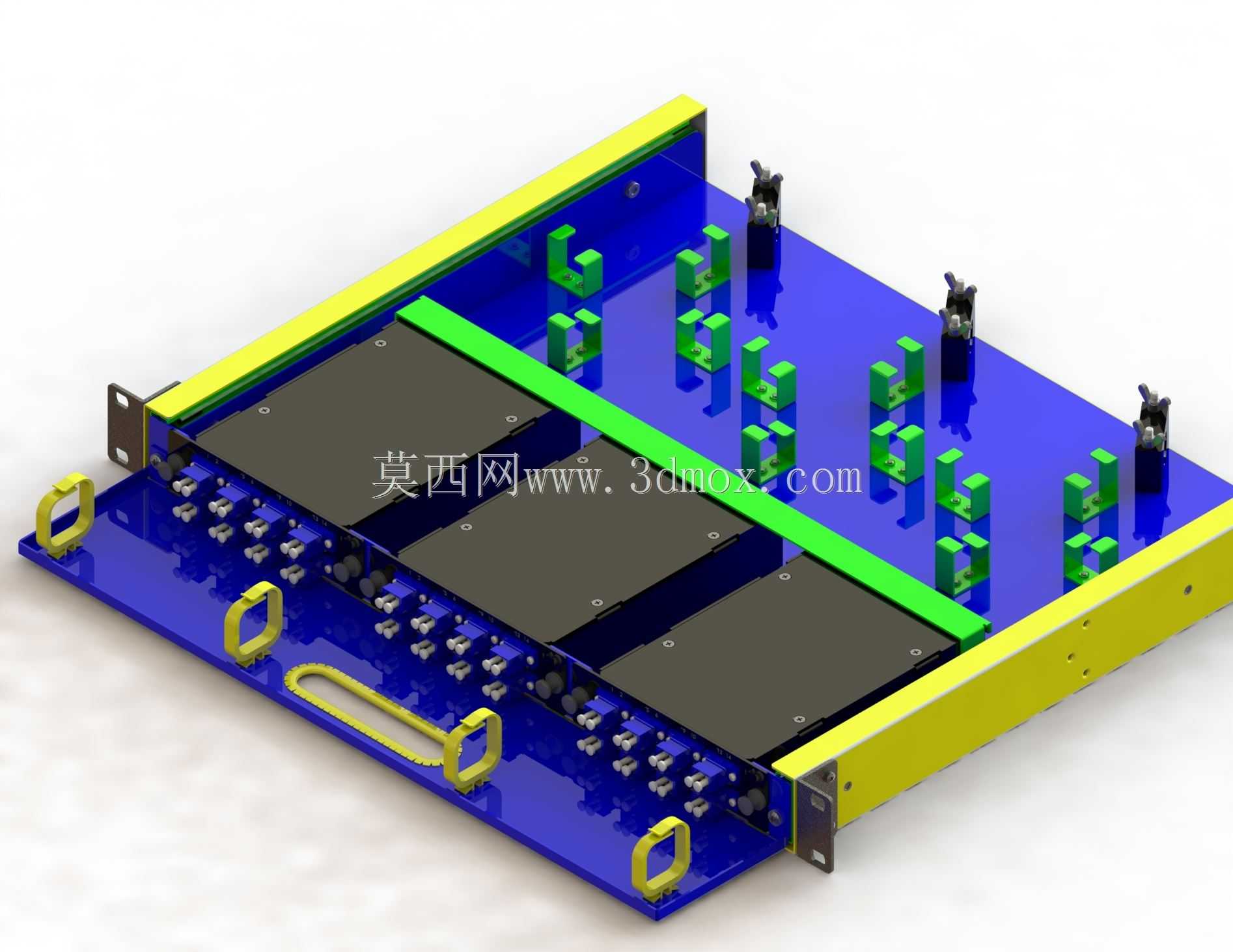

产品的功能设计充分考虑了光纤布线的实际需求，托盘底板采用高强度金属板材加工，表面做了防静电喷塑处理，避免静电击穿光模块或损伤光纤纤芯。底板上预设的多组绿色塑料卡扣，是专门用于固定熔纤盘、光纤理线环的安装位，能够根据实际接入的光纤芯数灵活调整固定位置，让光纤走线更加规整，避免光纤过度弯折导致的信号损耗。托盘上设置的多个黑色理线柱，用于引导跳纤的走向，将不同路由的跳纤分隔开，避免线缆缠绕杂乱，后期运维时可以快速定位对应端口的链路。横跨托盘中部的绿色压条，用于约束堆叠的光纤线缆，防止运输或抽拉托盘时线缆散乱移位，同时压条边缘做了圆角钝化处理，不会刮伤光纤外护套。

设计思路上，这款托盘充分平衡了结构强度与轻量化需求，两侧的黄色边框采用折弯成型工艺，在减轻整体重量的同时提升了托盘的结构刚性，即使满载熔纤盘和跳纤也不会出现变形。托盘前端预留的多个安装孔位，用于固定光纤适配器面板，能够兼容FC、SC、LC等多种常见类型的光纤适配器，适配不同规格的光纤接头接入。托盘底部的镂空设计，既可以减轻自身重量，也能提升机柜内部的空气流通效率，避免高密度布线时局部积热影响光器件的工作稳定性。

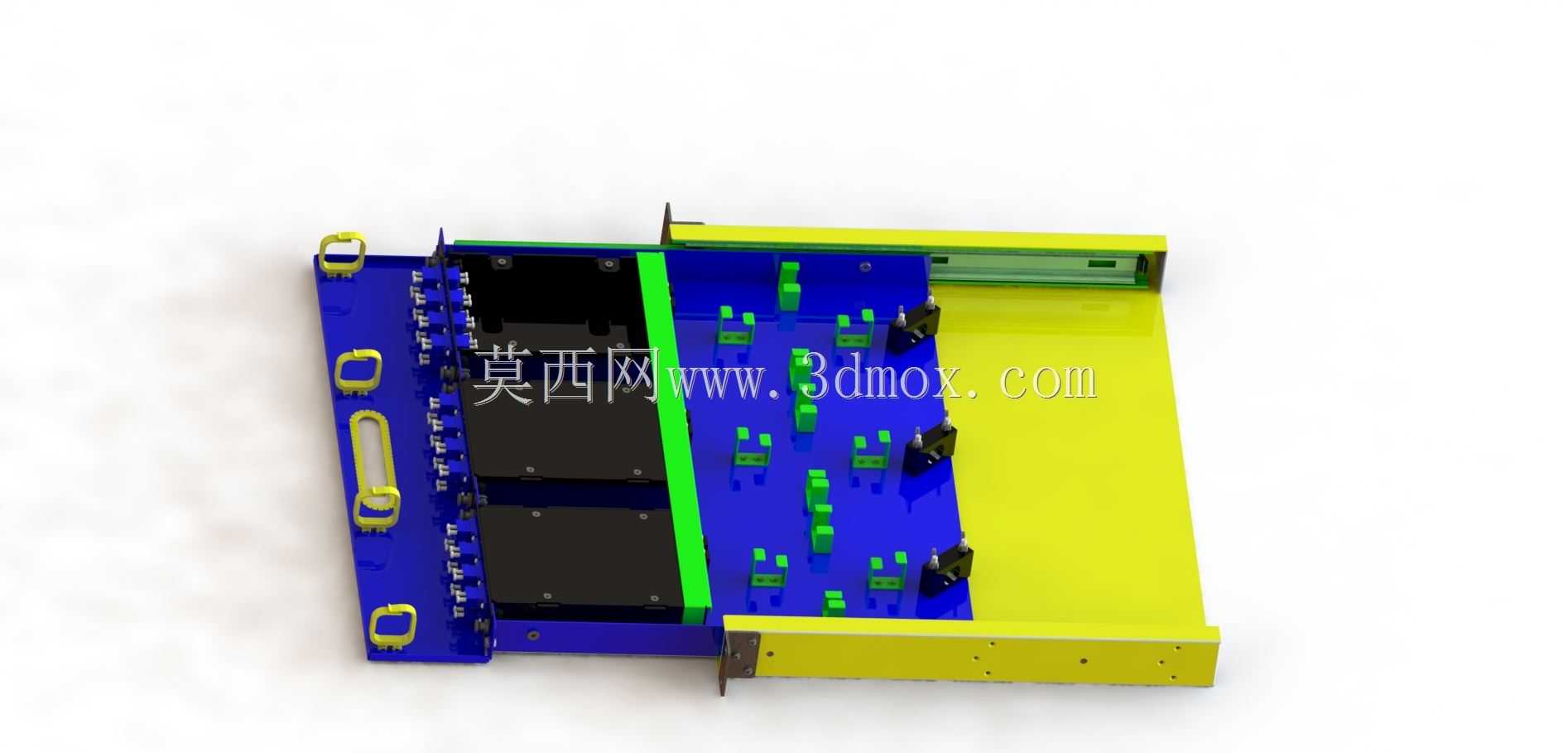

安装边界方面，该托盘完全遵循19英寸机架的安装标准，两侧固定耳的孔位与机柜立柱的通用安装孔完全匹配，不需要额外定制转接件即可快速安装。托盘的抽拉行程经过精准计算，完全抽出后内部的熔接区域可以完全暴露在操作人员的视野范围内，不需要探身进入机柜即可完成所有熔接和布线操作，同时抽拉结构设置了限位装置，避免用力过度将托盘整体从机柜中拉出导致光纤被扯断。整体结构没有突出的尖锐边角，所有边缘都做了钝化处理，避免安装和运维过程中划伤操作人员，也不会割伤光纤线缆。
