立式伺服压装作业工装台结构设计

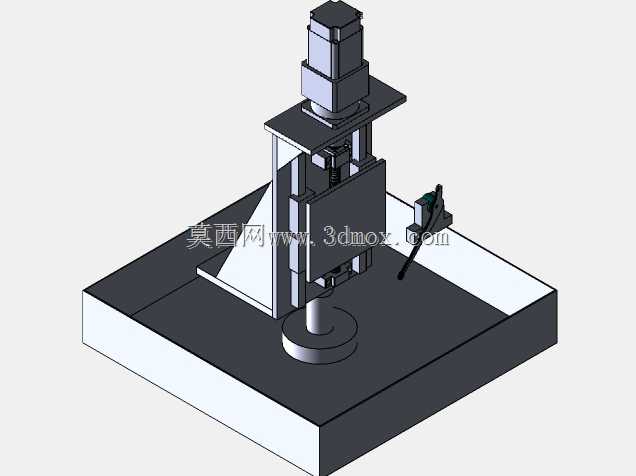

该立式压装工装台主要面向中小规格零部件的精密压装作业场景，常见于电子元器件引脚压合、小型轴承与轴套的装配、五金小部件铆接、塑胶件与金属嵌件的压合工序，适配小批量多品类的生产车间、装配线旁补工作业、实验室试样装配等场景，能够替代人工敲击压合作业，规避人工施力不均导致的零件歪斜、压裂、装配不到位等问题，大幅提升压装工序的良品率与作业一致性。设备整体采用立式C型开式机架布局，底部为整块实心方形安装基座，基座上表面预留了工装夹具的安装定位孔位，可根据待加工工件的外形快速更换适配的定位治具，基座底部可通过膨胀螺栓与地面或生产线台架固定，保障压装作业时机架无晃动、无偏移。机架竖直方向设置有线性导向立柱，搭配滑动承载板搭载压装执行端，顶部的驱动单元通过传动结构带动承载板沿立柱做竖直方向的往复直线运动，导向结构采用高精度滑动配合设计，可保障压头下行过程中无径向偏移，压装力始终保持竖直方向，避免偏载损伤工件或设备自身结构。压装执行端下方设置有圆形压头安装座，可根据不同压装需求更换平压头、仿形压头、带定位销的专用压头，适配不同外形、不同压装点位的工件加工需求。设备侧方搭载有手动操作拨杆，可用于手动调试压头行程、点动控制压头升降，方便操作人员在更换工装、试装首件时进行微调对位，也可搭配外置的行程控制模块实现定程压装、定压压装两种作业模式，定程模式可精准控制压头下行的终止位置，适配有明确装配高度要求的工件，定压模式可控制压装输出的最大压力，适配易损、脆性材质工件的压合作业，避免压力过大压裂工件。整体机架在立柱与基座的连接位置设置有三角形加强筋结构，可抵消压装作业时产生的倾覆力矩，提升机架整体刚性，减少长期作业后的机架变形量。设备的安装边界紧凑，整体占地尺寸仅相当于单人工位的操作空间，无需复杂的外接管路，仅需接入对应规格的电力供应即可投入使用，可灵活布置在生产线的各个工序节点，也可作为独立工位完成单工序压装作业，压头的行程范围覆盖常规小型零部件的压装高度需求，从基座台面到压头下止点的空间可容纳高度在两百毫米以内的带夹具工件，适配绝大多数小型压装作业的尺寸需求。
