长条型材自动分拣输送加工一体机

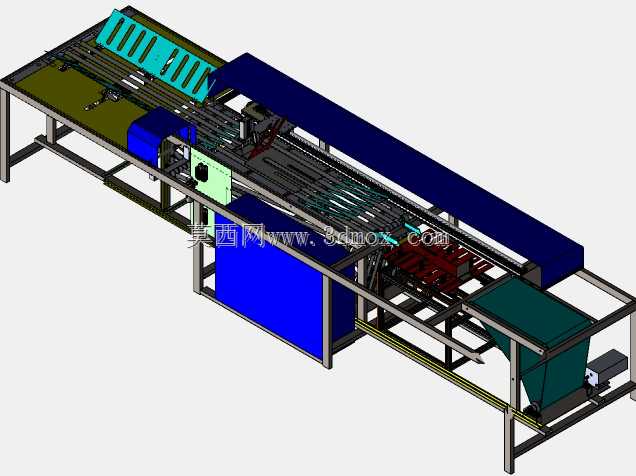

该设备主要面向建材加工、金属型材裁切、五金制品生产等场景，针对长条状杆类、板类型材的连续化作业需求设计，可衔接上游开料工序与下游码垛、包装工序，替代传统人工搬运、分拣、定位的作业模式，解决长尺寸物料周转难度大、人工对位精度差、工序间流转效率低的行业痛点，适配铝合金型材、PVC管材、轻钢龙骨、细长金属杆等多种长条状工件的加工输送需求。设备整体采用长条形卧式机架布局，主体框架以标准方管焊接成型作为承载基础，安装时需预留长向约六米、宽向约一点八米的地面空间，机架底部配置可调脚杯，可适应存在轻微平整度偏差的车间地面，安装后设备进料端高度约零点九米，符合一线作业人员的上下料操作高度，无需额外搭建操作站台。设备功能段沿物料输送方向依次排布，进料端设置多组平行导向条，可对来料进行初步规整，避免长料输送过程中出现偏斜、卡滞问题；中段配置同步带输送机构与气动定位组件，输送过程中可根据预设参数对工件进行长度方向的位置校准，配合上方的加工执行单元完成定长裁切、冲孔、表面划线等对应工序作业；侧部设置的多格分拣料槽可根据工件的规格、加工类型完成自动分料，将不同类别的工件导向对应出料通道；末端设置倾斜集料斗，加工完成的工件可沿料斗斜面滑入周转箱，无需人工逐一取件。设计过程中充分考虑长尺寸物料的输送稳定性，输送辊道的间距经过反复校核，避免细长工件输送过程中出现下垂、变形问题，所有传动部件均设置在机架内侧的封闭护罩内，既可以避免加工碎屑落入传动结构造成卡滞，也能防止作业人员误触运动部件引发安全风险；电气控制箱集成在机架侧部的柜体空间内，走线全部沿机架内部的线槽排布，整体外观整洁规整，气路管线采用拖链承载，随移动部件往复运动时不会出现管线拉扯、磨损问题。设备的各功能模组采用模块化设计思路，可根据实际生产需求更换加工单元组件，适配不同的加工工艺要求，无需对整体机架结构进行大幅改动，能够快速适配不同规格产品的生产切换需求，有效降低产线调整的改造成本与时间成本。
