立体仓储自动化存取输送系统结构

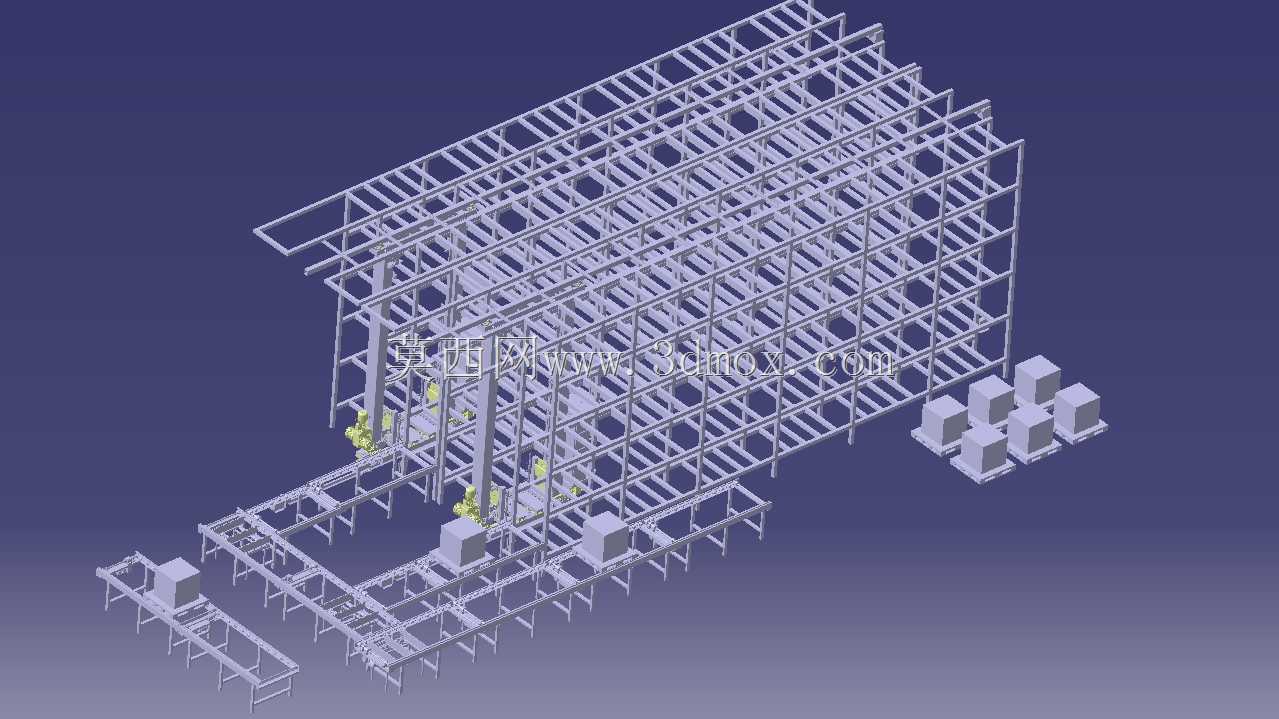

这套立体仓储自动化存取输送系统，主要面向生产制造企业原料周转仓、成品集散仓、电商区域前置仓、医药流通仓储等场景使用，可替代传统平库的人工存取、人工搬运作业模式，解决传统仓储空间利用率低、人工拣选差错率高、出入库效率无法匹配产线节拍或订单峰值需求的痛点，适配多品类、批量不一的物料、成品、周转箱、托盘载具的自动化存储与调度作业。整套系统采用高层密集货架排布设计，通过垂直方向的空间拓展，在同等占地面积下将仓储容量提升至传统平库的3-5倍，货架主体采用模块化型材拼接结构，可根据现场厂房的层高、地面承重、消防分区边界灵活调整单组货架的列数、层数与巷道宽度，无需对厂房主体结构做大规模改造即可完成部署，安装边界可适配常规工业厂房的柱距、门洞尺寸，预留出足够的设备检修通道与消防避让空间。系统核心作业单元包含巷道内的水平垂直双维度行走存取机构、货架端部的接驳输送线、出入库暂存工位三大部分，存取机构可沿巷道导轨完成纵向水平移动与载货台的垂直升降，配合可伸缩的货叉机构完成指定货位的物料取放动作，端部输送线采用辊道与链条组合结构，可完成托盘载具在存取机构与出入库工位之间的自动转接，暂存工位可对接车间AGV、手动叉车或产线输送线，实现仓储环节与生产、配送环节的无缝衔接。设计过程中充分考虑了不同载重规格的适配需求，货架每层的承载结构做了等强度优化，可根据存储物料的单托重量调整横梁壁厚与支撑点间距，存取机构的行走与升降驱动采用冗余安全设计，配置了行程限位、过载保护、货位虚实检测等功能，避免作业过程中出现冲顶、撞架、空取等异常情况，整套系统的排布预留了电控系统布线槽与传感器安装位，可对接仓储管理系统实现货位自动分配、库存实时盘点、出入库任务自动调度的全流程无人化作业，大幅降低仓储环节的人力投入与作业差错率。
