钛材质电镀生产用挂装吊架结构设计

该电镀吊架是表面处理电镀生产环节的核心工装构件，主要应用于批量五金零件、小型结构件的挂镀作业场景，适配垂直升降式电镀生产线、滚挂结合生产线的工位装夹需求，可直接挂载在生产线的导电母排上，完成除油、酸洗、电镀、钝化、清洗等全流程工序的工件承载与导电传输，解决小尺寸异形件批量电镀时装夹效率低、镀层均匀性差、挂点留痕明显的生产痛点。

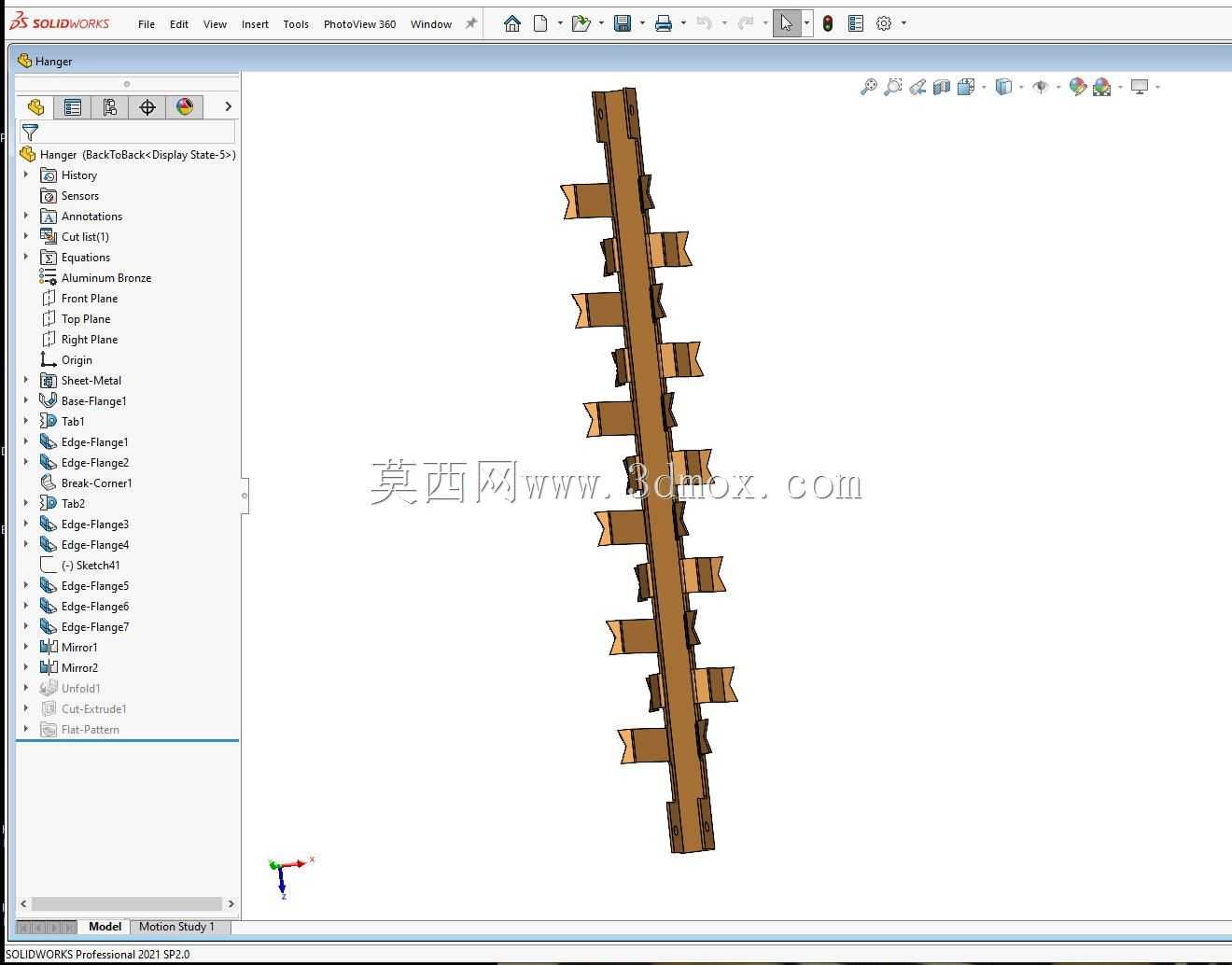

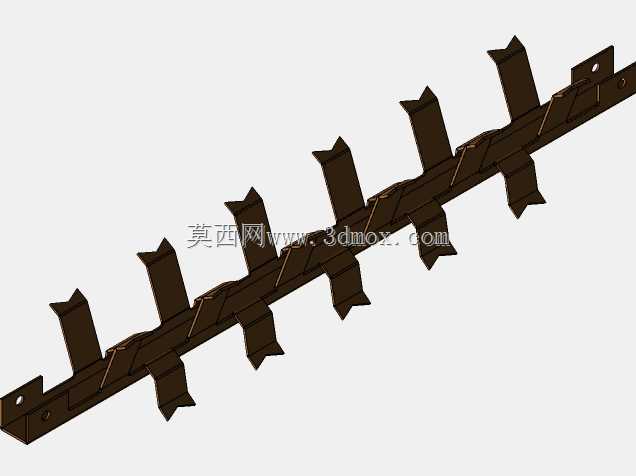

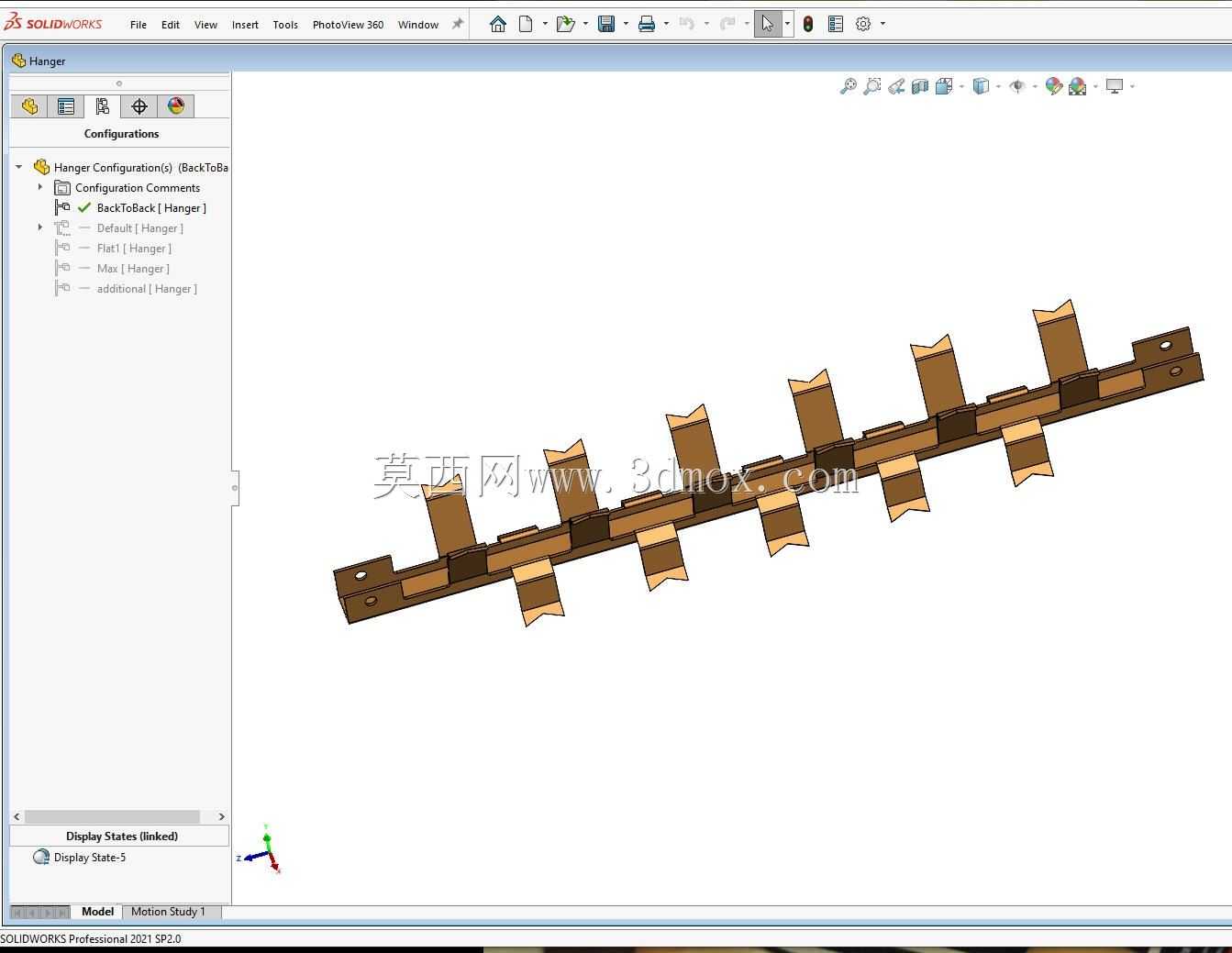

从实际用途来看，这款吊架采用钛材质作为主体基材，充分利用钛材耐酸碱腐蚀、导电性能稳定、结构强度高的特性，可适配镀铬、镀镍、镀锌、阳极氧化等多种表面处理工艺的作业环境，避免长期接触腐蚀性槽液出现基材锈蚀、镀层污染的问题，相比传统不锈钢挂具使用寿命提升三倍以上，同时不会在电镀过程中析出杂质离子影响镀层质量。吊架主体采用长条形竖梁作为承载主骨，沿竖梁长度方向对称排布多组向外延伸的挂装支脚，每一组支脚都设计有倾斜的挂接卡位，可直接卡装带孔位的冲压件、小型压铸件、轴类零件，无需额外绑扎铜丝，单支吊架可同时挂载数十件工件，大幅提升单槽工件装载量，降低单位工件的电镀能耗与工时成本。

在设计思路上，这款吊架充分考虑电镀作业的实际工况需求：主体竖梁采用等截面矩形结构，保证整体结构刚性，在满载工件运行过程中不会出现弯曲变形，避免工件相互触碰导致的镀层堆积、露镀问题；支脚与主竖梁采用一体化折弯焊接结构，连接位置做圆弧过渡处理，避免应力集中导致的支脚断裂，同时减少槽液在挂具表面的残留，降低不同工艺槽之间的槽液交叉污染；所有挂接卡位都做了倒角打磨处理，避免尖锐棱角划伤工件表面，同时保证挂点接触面积稳定，导电均匀，让每个挂载位置的工件都能获得一致的电流密度，保障整批工件的镀层厚度偏差控制在工艺要求范围内。

从安装边界与尺寸适配来看，吊架主体长度适配常规电镀槽的槽体深度，顶部预留标准挂接卡位，可直接匹配生产线现有挂座的安装尺寸，无需对现有生产线进行改造即可直接替换原有挂具；支脚向外延伸的长度经过精准核算，保证挂载工件后，工件与槽壁、阳极板之间的距离保持在工艺要求的合理区间，避免出现局部电流过大导致的镀层烧焦问题；整体结构采用镂空式设计，在起吊转移过程中槽液可快速从挂具表面沥出，减少槽液带出量，降低化工原料损耗与后续水洗环节的水处理压力。
