多组接线端电磁式继电器结构设计

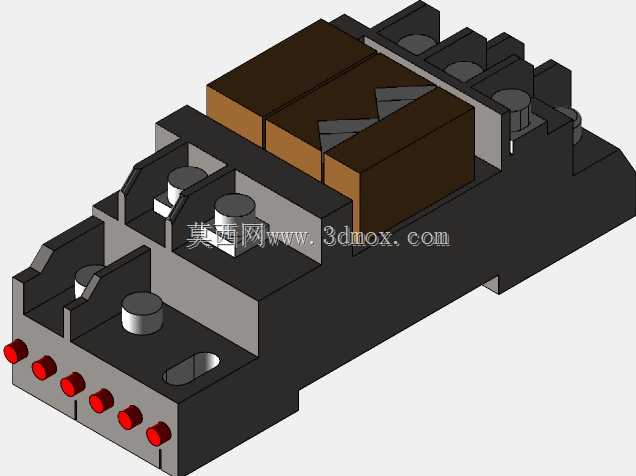

这款继电器属于低压控制回路中的核心中继元件，主要应用在工业自动化控制柜、生产线电控系统、电力配电回路以及民用机电设备的控制链路中，承担小电流信号放大、多路回路同步切换、强弱电隔离控制的核心作用，能够通过输入端的微小控制信号，驱动输出端多组触点完成通断动作，避免主控器件直接带载大电流触点造成的烧蚀损坏，同时可实现单路控制信号同步触发多路独立回路的联动动作，适配复杂电控系统的逻辑控制需求。从结构设计来看，这款继电器采用基座一体化承载的设计思路，黑色绝缘基座采用高强度阻燃工程塑料材质，既为内部电磁线圈、衔铁触发机构、触点组件提供稳定的安装支撑，也能实现各带电回路之间的绝缘隔离，避免相邻接线端出现爬电、击穿风险。基座前端排布六组红色接线端钮，对应输入控制回路与输出触点回路的外接接线位，端钮采用内嵌铜质接线柱搭配红色绝缘盖帽的结构，既方便施工人员快速识别接线点位，也能保证接线后的接触可靠性，避免长期运行出现接线松动、接触电阻过大引发的发热问题。基座上部设置三组独立的电磁驱动单元，每组单元对应两组独立的常开常闭触点，可实现多路回路的独立控制，单元之间设置绝缘隔筋，避免不同回路之间的电磁干扰与电弧串扰。基座侧面预留标准化安装卡槽与固定孔位，可适配行业通用的DIN导轨安装方式，也支持螺丝直接固定在安装底板上，安装边界完全符合常规低压电器的安装尺寸规范，无需额外定制安装支架即可直接替换同规格的常规继电器产品。在功能特性上，这款继电器的触点采用银合金材质，具备优异的耐电弧烧蚀性能与导电性能，可适配交流、直流多种负载类型的通断需求，内部衔铁机构采用直动式触发结构，动作响应速度快，触点吸合与释放的行程经过精准调校，既保证触点闭合时的接触压力充足，避免接触不良，也能减少动作过程中的触点弹跳，延长产品的实际使用寿命。基座上预留的定位槽与导向结构，可保证继电器与配套底座插接时的对位精准，避免插针错位引发的接触故障，整体结构紧凑，在有限的体积内集成了多路控制触点，能够有效节省电控柜内部的安装空间，适配高密度排布的电控系统设计需求。
