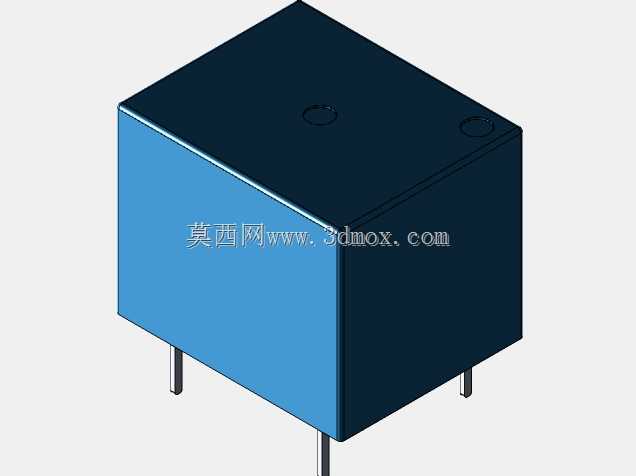

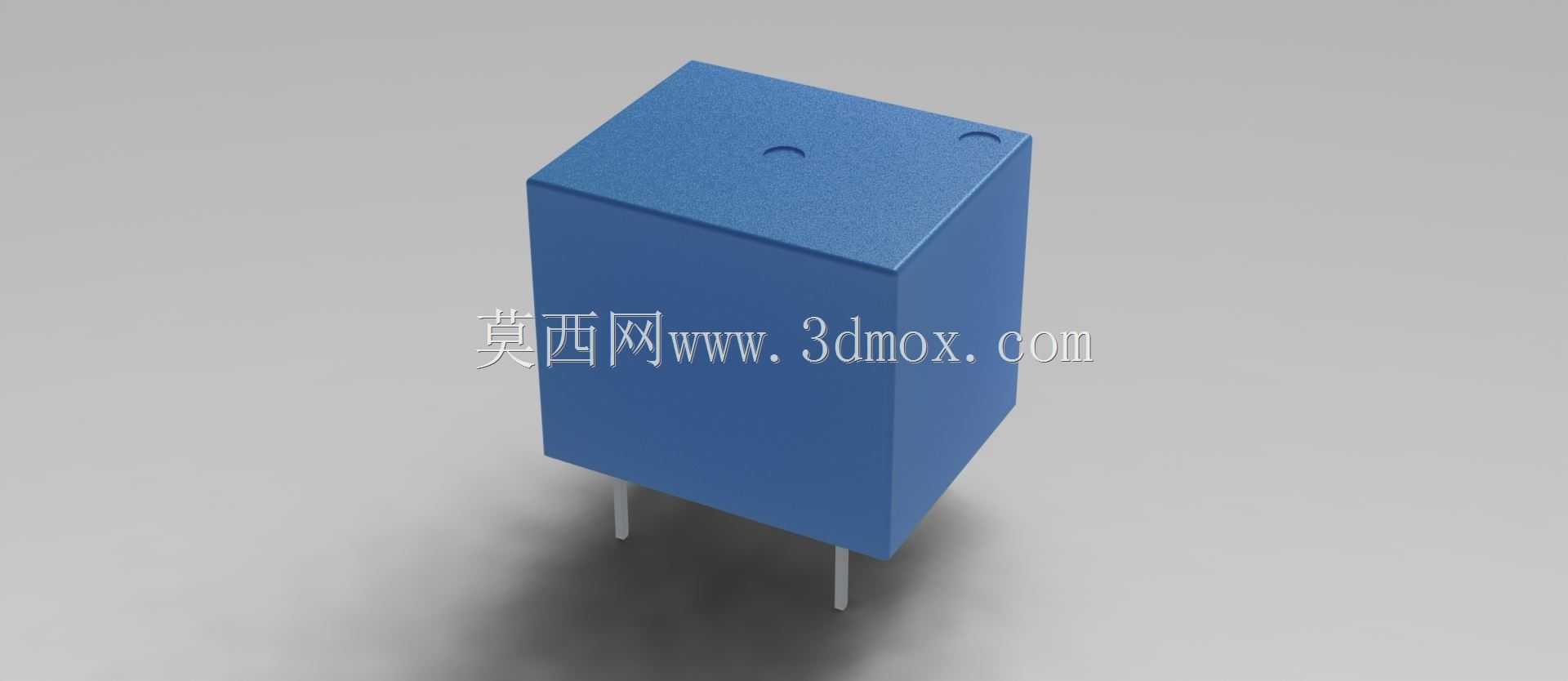

5V直插式小型电磁继电器结构设计

这款5V规格的直插式电磁继电器，是低压控制回路中极为常用的通断执行元件，广泛应用在消费电子控制板、小型家电主控模块、物联网智能终端、低压工控信号回路、玩具电路、车载低压控制单元等场景中，核心作用是通过小电流控制信号实现对大电流负载回路的通断切换，同时实现控制回路与负载回路的电气隔离，避免高压负载侧的电流串入控制端损坏敏感器件，也能让控制端的弱信号稳定驱动功率更高的负载设备。从设计思路来看，这款继电器采用经典的方形塑封外壳结构，外壳选用耐温绝缘的工程塑料注塑成型，既可以对内部的电磁线圈、衔铁、触点组件形成可靠的物理防护，避免外界灰尘、潮气、细小杂物进入内部影响触点接触可靠性，也能保证元件外部的绝缘性能，避免焊接、装配过程中出现相邻元件短路的问题。外壳顶部预留的两个小型凹位，是生产过程中定位夹持的工艺位，也可以在自动化插件装配时配合设备吸嘴完成精准取放，适配批量波峰焊的生产工艺要求。元件底部伸出的直插式引脚，采用镀锡铜质基材，既保证了良好的导电性能，也具备足够的机械强度，引脚的间距严格遵循行业通用的直插元件排布规范，能够直接适配标准PCB板的对应焊盘孔位，不需要额外改板即可完成装配，安装时只需要将引脚对应插入PCB焊盘过波峰焊或者手工焊接即可固定，不需要额外的固定卡扣或者螺丝，装配效率极高。外形尺寸上这款继电器属于小型化设计，整体为规整的立方体结构，占用PCB板的板面面积极小，高度方向也控制在常规板载元件的尺寸范围内，不会对设备内部的空间布局造成额外负担，能够适配紧凑化的电路设计需求。功能特性上，这款继电器的线圈额定驱动电压为5V，可以直接和常规的单片机控制IO口、低压逻辑电路输出信号匹配，不需要额外设计电平转换电路，内部触点采用耐氧化的合金材质，具备稳定的导通性能和较长的机械寿命，能够在额定负载范围内完成数万次的通断动作，塑封外壳的设计也让它可以适应一定范围内的温湿度变化，在常规的室内电子设备工作环境下可以长期稳定运行，不会轻易出现触点氧化、线圈受潮失效的问题。在实际电路设计中，这款继电器通常会搭配续流二极管共同使用，用来吸收线圈断电时产生的反向电动势，避免反向电压击穿前端的控制芯片，是低压控制电路中实现弱电控制强电、信号隔离通断的高性价比选择。
