直插式微型信号继电器结构设计

这款直插式微型信号继电器，是面向低压信号回路切换场景设计的电路控制元件，广泛应用在工业控制板卡、消费电子控制模组、小型自动化设备信号回路、仪器仪表内部电路中，承担小功率信号通断、回路切换、弱电隔离的核心作用，能够在低电压、小电流的信号回路中实现稳定的触点动作，避免控制信号受负载回路干扰，同时为前后级电路提供可靠的电气隔离，保障控制逻辑的精准执行。

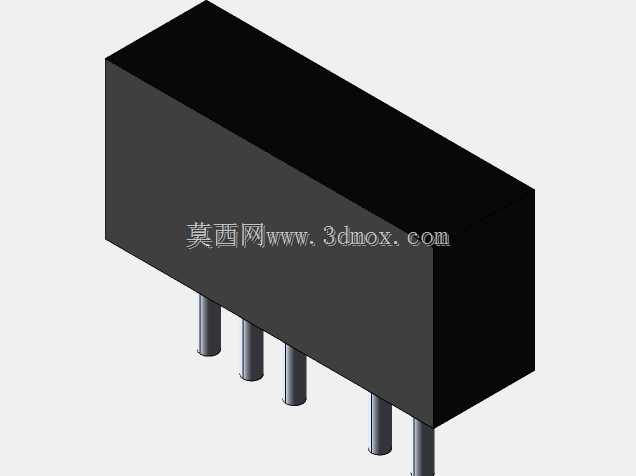

从产品功能特性来看，该款继电器采用塑封直插结构，黑色阻燃工程塑料外壳将内部电磁线圈、触点组件、衔铁结构完全密封包裹，能够有效隔绝外界粉尘、潮气、焊接助焊剂蒸汽对内部精密组件的侵蚀，提升元件在复杂工况下的使用寿命。底部伸出的多根金属插脚采用标准直插引脚间距设计，引脚表面做镀锡处理，既可以适配波峰焊、手工焊等多种焊接工艺，也能保证焊接后的接触可靠性，降低虚焊、脱焊的风险。继电器的触点采用低接触电阻的合金材质，针对毫安级的小信号切换做了专门优化，能够有效避免信号传输过程中的接触压降，保证弱信号传输的完整性，同时触点动作寿命满足常规工业级应用的通断频次要求，在额定负载下可实现长期稳定的回路切换。

在设计思路上，这款继电器优先平衡了元件体积与安装适配性，整体采用长方体规整外形，没有多余的外凸结构，能够最大化利用PCB板上的安装空间，适合在高密度排布的电路板上贴装。设计过程中严格遵循直插式电子元件的安装规范，引脚伸出长度、引脚直径、引脚间距都匹配通用PCB板的钻孔尺寸与焊盘设计，工程师在进行电路设计时不需要额外定制特殊封装，可直接调用标准封装库完成布局，大幅降低电路设计的工作量。外壳的棱角做了微小的圆角处理，避免生产、转运、插件过程中尖锐边角划伤操作人员或者损坏周边其他元件，外壳表面预留的标识区域可清晰印刷元件参数、引脚定义，方便生产过程中的插件校验与后期维修排查。

从外形尺寸与安装边界来看，该继电器整体为紧凑长方体结构，横向与纵向尺寸都控制在极小范围内，安装时仅需要在PCB板上预留对应引脚位置的钻孔，元件本体占用的板上高度较低，不会对周边较高元件的安装造成干涉，也不会影响设备外壳的内部装配空间。插件安装时，元件底部与PCB板面贴合，不需要额外的固定结构，依靠引脚焊接即可实现牢靠固定，能够承受常规生产过程中的震动、运输过程中的冲击，不会出现引脚变形、元件移位的问题。在进行PCB布局时，仅需要在元件周边预留极小的安全间距，即可满足焊接工艺要求与电气安全间隙要求，非常适合在空间受限的小型控制设备、便携仪器、嵌入式控制模组中使用，能够在有限的板卡空间内实现多路信号的可靠切换控制。
