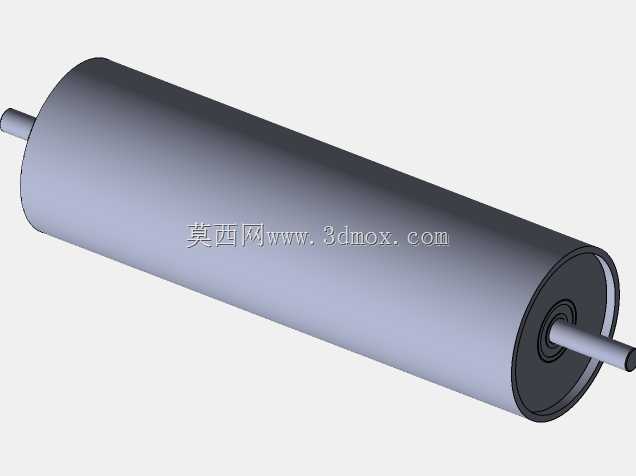

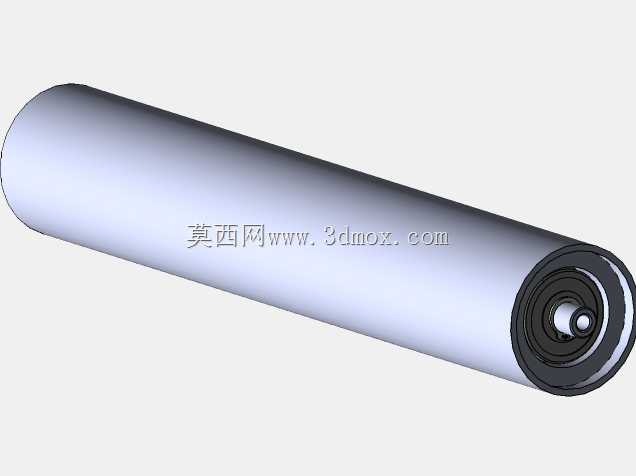

带内置轴承的输送线传动滚筒结构

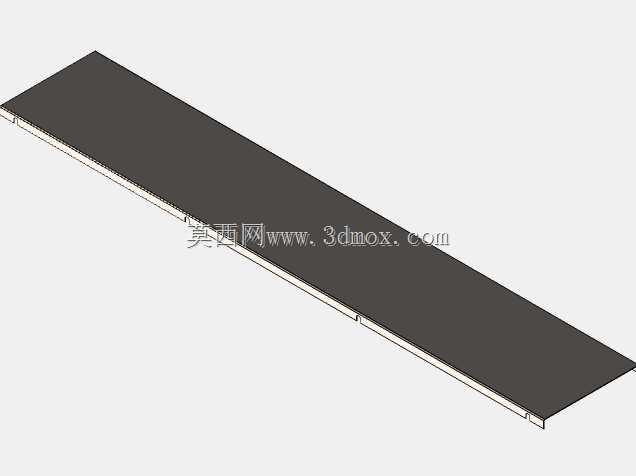

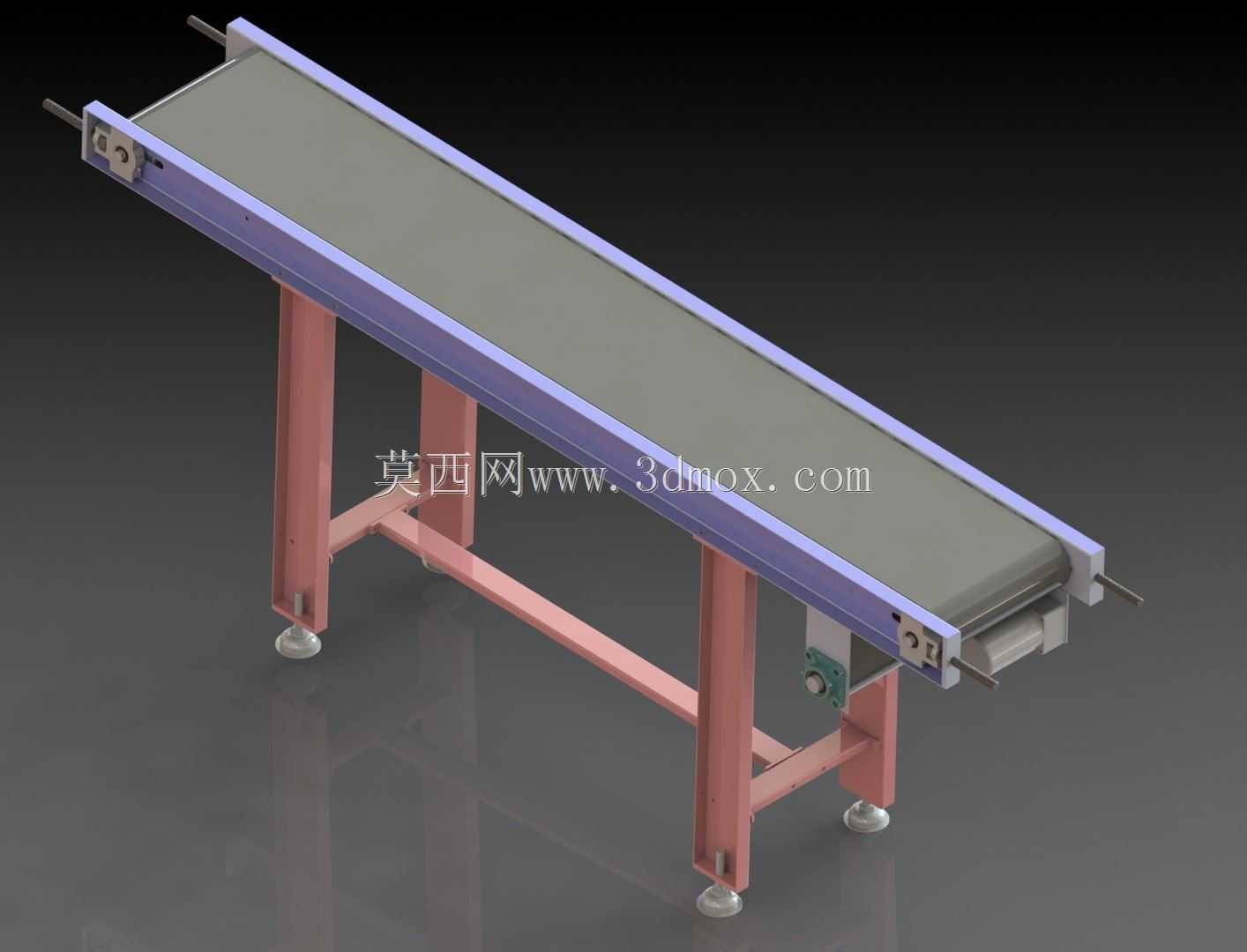

该传动滚筒作为带式输送设备的核心从动承载部件，广泛应用于电商仓储分拣线、食品加工输送线、轻工产品组装流水线、建材短途转运线、包装生产输送线等各类连续输送场景中，主要承担承托输送皮带、承载皮带上方物料重量、配合驱动滚筒维持皮带平稳运行的核心作用，可有效降低皮带运行过程中的下垂挠度，减少皮带运行的摩擦阻力，保障整条输送线的运行稳定性与输送效率。

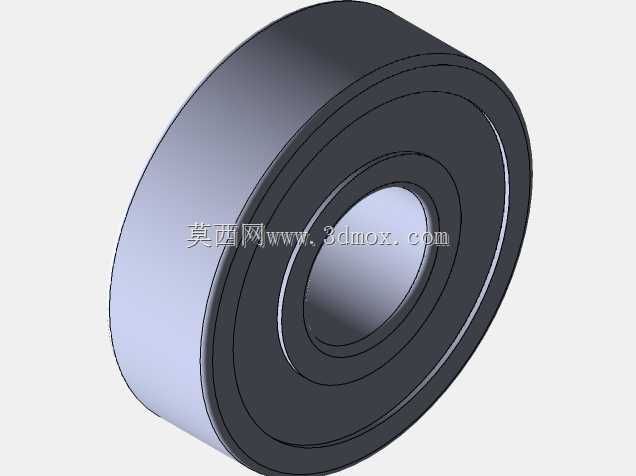

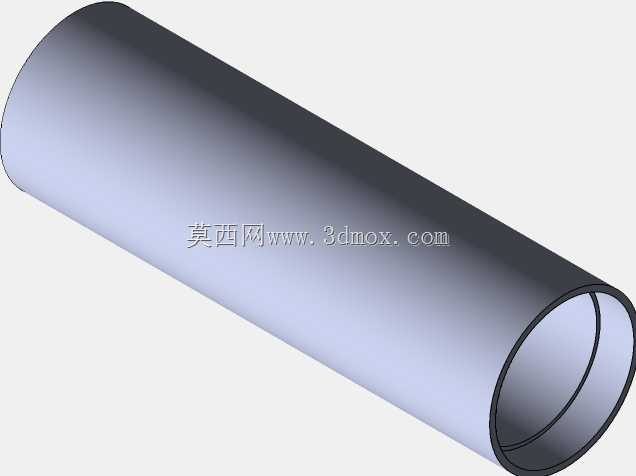

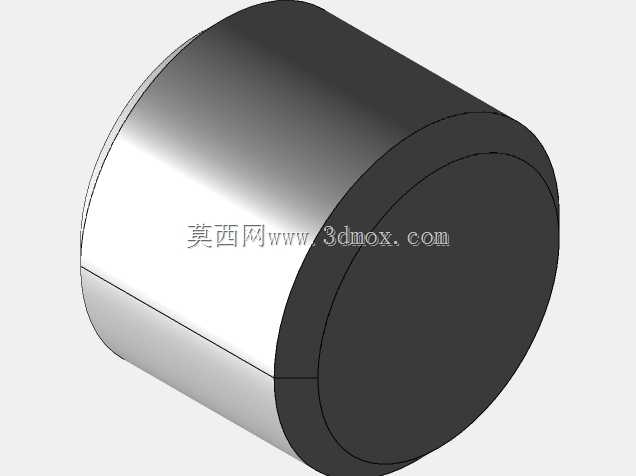

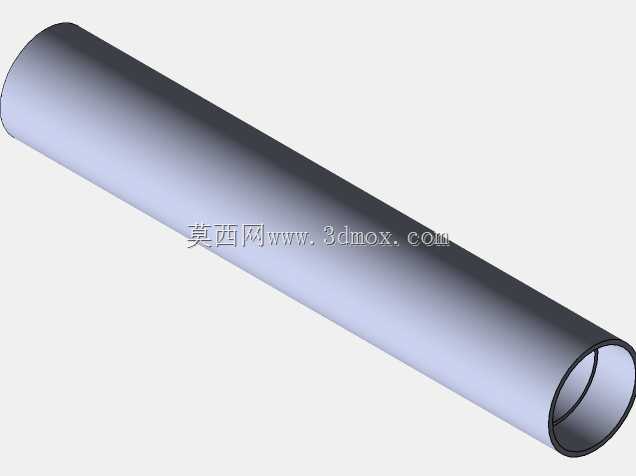

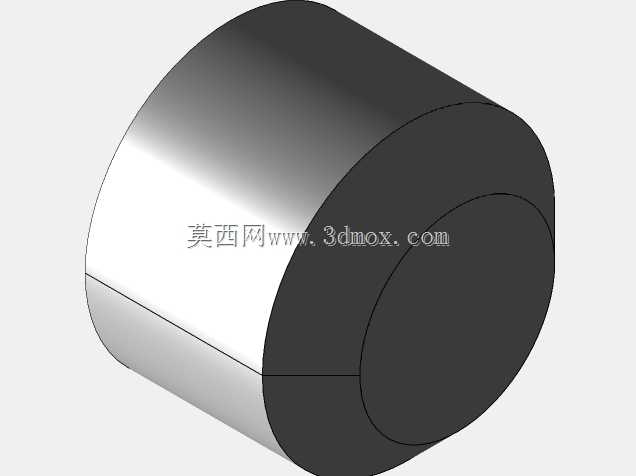

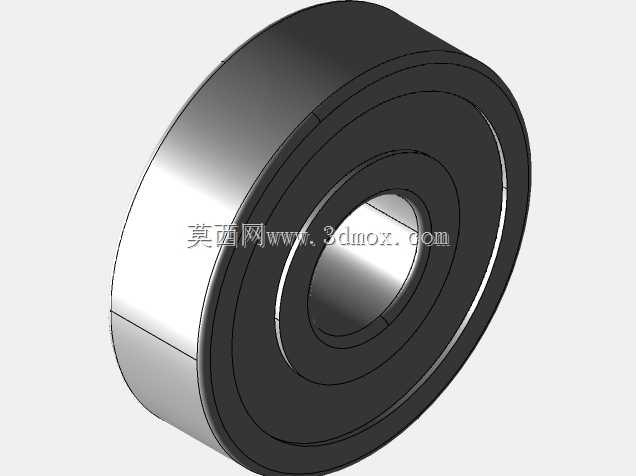

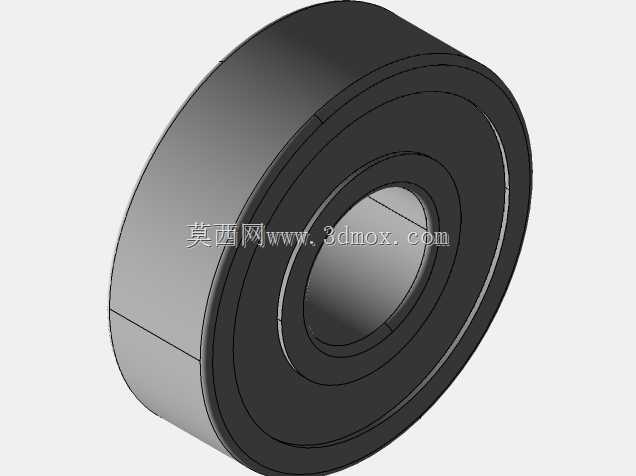

该滚筒采用一体化柱面筒体设计，筒体表面做光滑圆柱面处理，无额外防滑纹路或包胶层，适配普通平皮带的轻载输送场景，运行过程中不会对皮带背面造成过度磨损，可有效延长输送皮带的使用寿命。滚筒端部集成内置式深沟球轴承组件，轴承与筒体、中心固定轴采用过盈配合装配结构，中心轴为固定安装轴，运行过程中轴体保持静止，筒体通过轴承绕中心轴做回转运动，该结构可大幅降低滚筒转动的摩擦系数，减少运行过程中的动力损耗，同时轴承内置的结构可避免外界粉尘、水汽进入轴承滚道，降低日常维护的频次，适配多尘、轻度潮湿的常规车间作业环境。

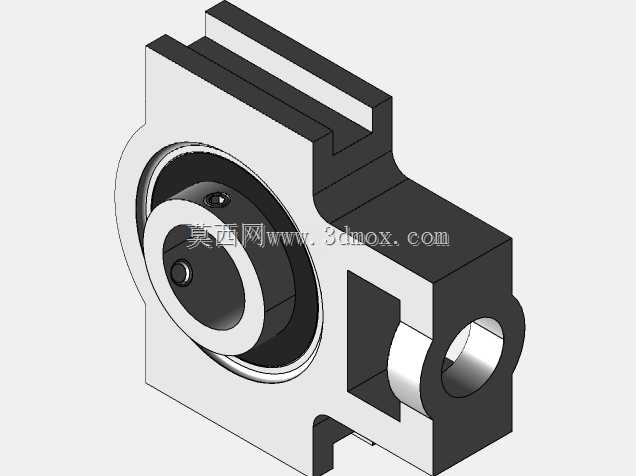

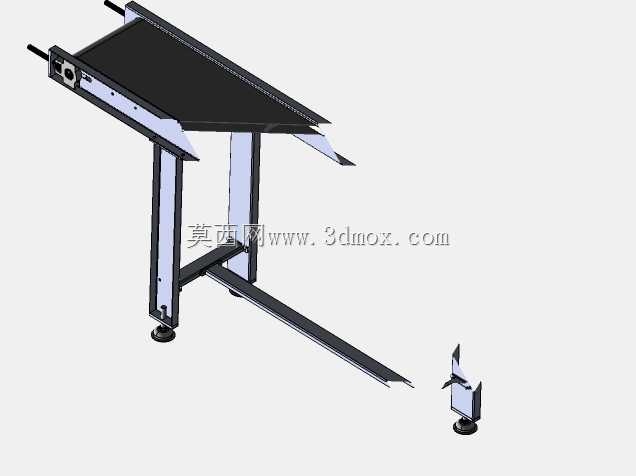

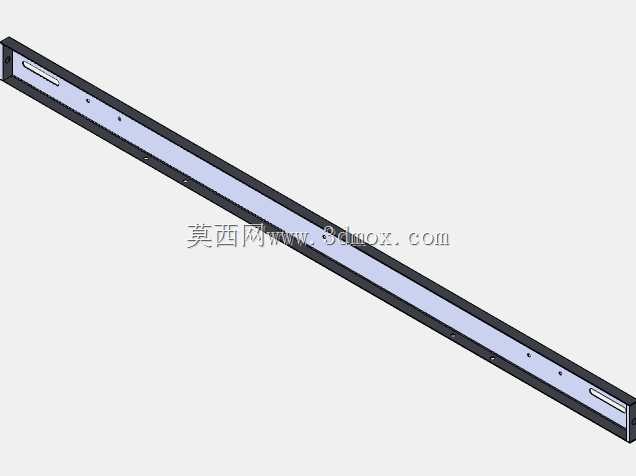

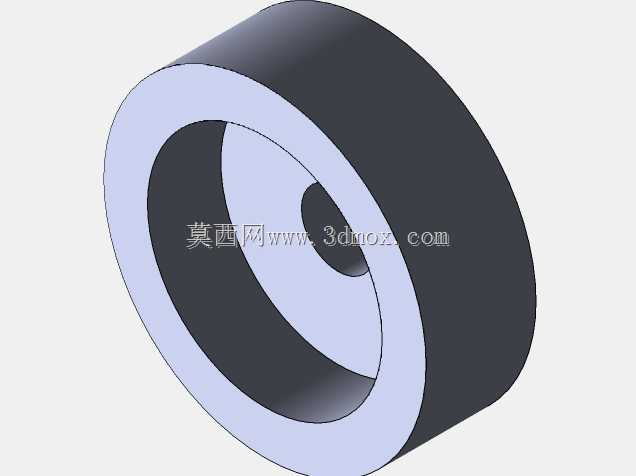

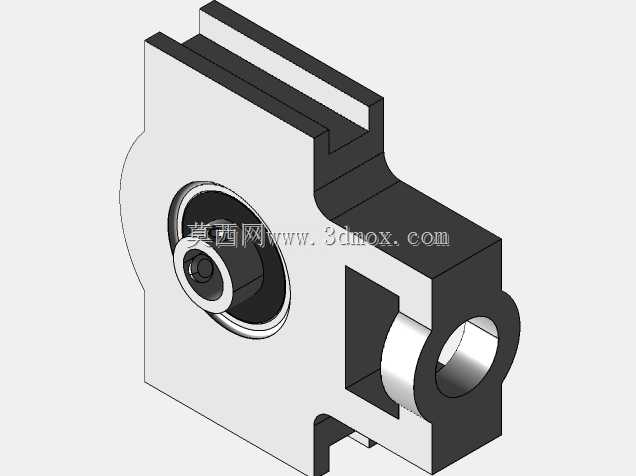

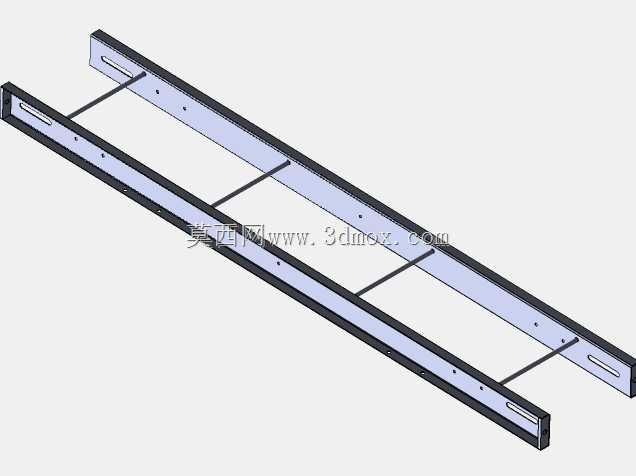

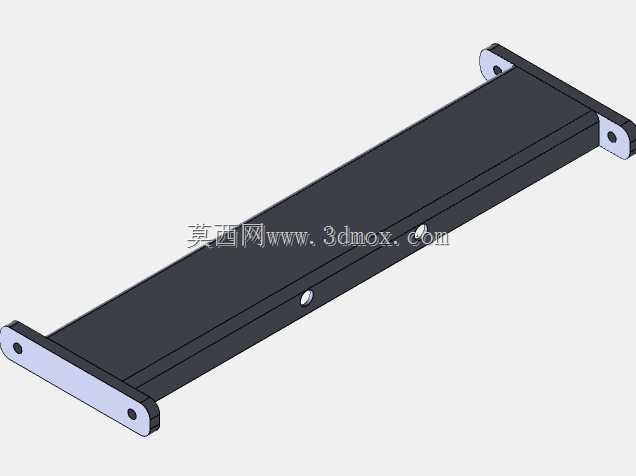

设计过程中优先考虑了安装适配性与运行可靠性，筒体采用等直径圆柱结构，整体同轴度公差控制在较高精度范围，可避免运行过程中出现皮带跑偏的问题；端部轴承座与筒体采用一体化同轴设计，保障两端轴承的安装同轴度，减少轴承运行过程中的偏载磨损，延长轴承的使用寿命。安装边界方面，中心轴两端伸出筒体的轴段为安装固定段，可直接适配常规输送线架的侧边安装孔位，无需额外加工定制转接支架，安装时仅需将两端轴段卡入线架的安装槽内，通过轴向定位件固定即可完成装配，安装流程简便，后期更换维护时无需拆解整条输送线架，可快速完成滚筒的拆换作业。

该滚筒适配轻载、中低速的连续输送工况，可承载单段区间内数十公斤的物料重量，运行过程中回转阻力小、运转平稳无明显异响，筒体的刚性设计可保障长期承载过程中不会出现筒体弯曲变形的问题，适配常规平皮带输送线的日常使用需求，可作为标准替换件直接适配市面上多数同规格的轻型输送设备。
