悬挂式重载工件吊挂输送机构

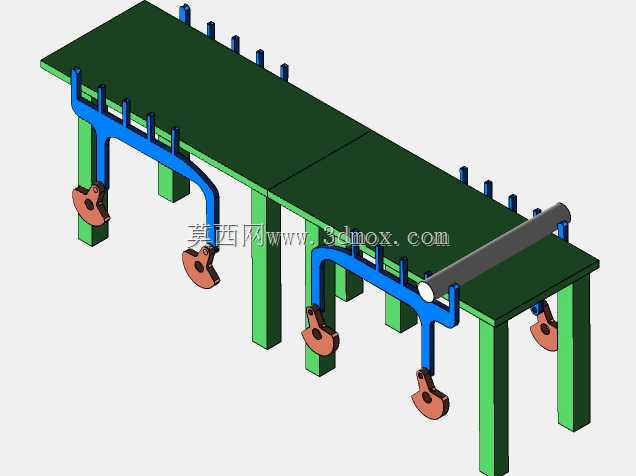

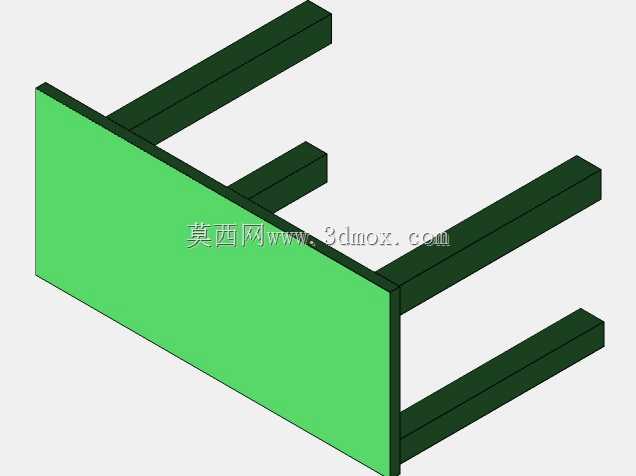

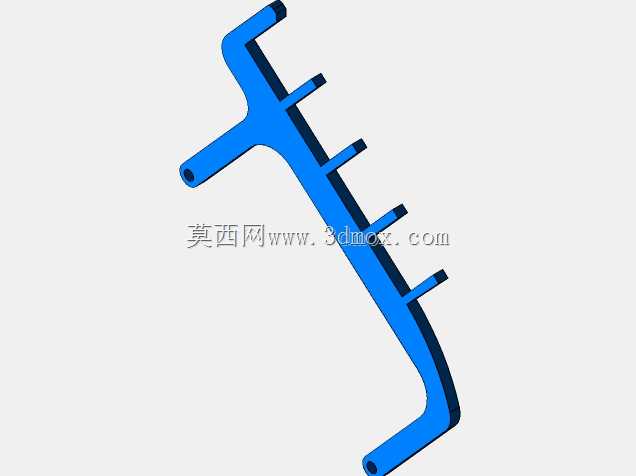

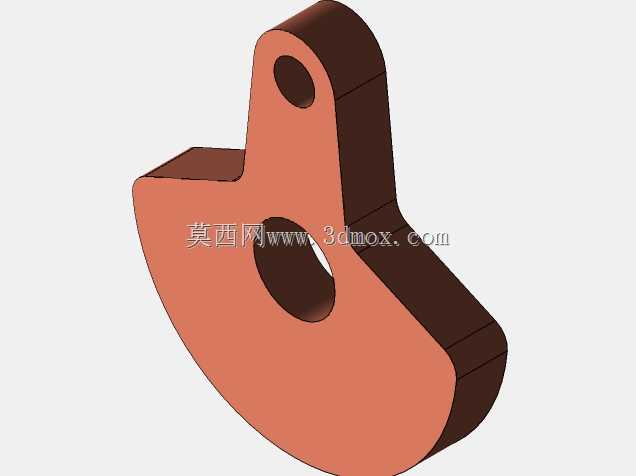

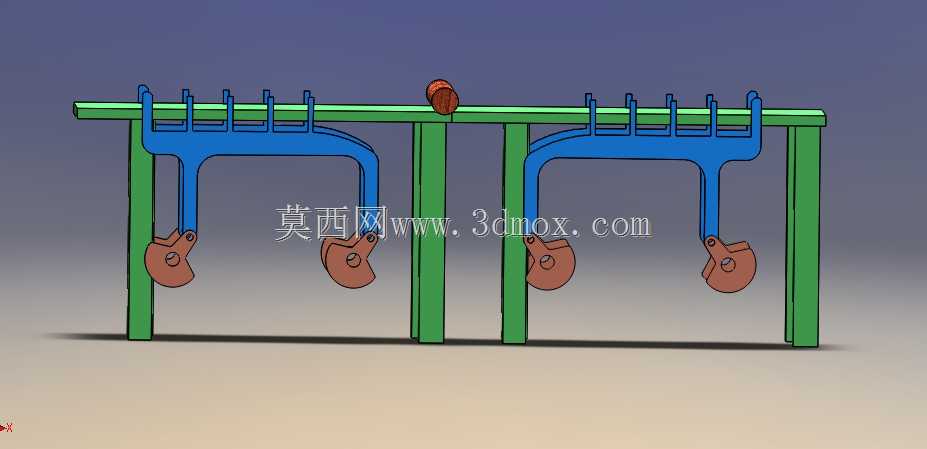

该悬挂式吊挂输送机构主要面向离散制造车间的长距离工件转运场景，适配涂装生产线、装配流水线、重型零部件热处理工序的空中输送需求，可在不占用地面作业空间的前提下，完成多工位间的工件同步流转，有效规避地面物流通道的人员、设备交叉干涉问题，尤其适合结构件、异形零部件的吊挂式连续作业场景。整套机构采用高架横梁作为承载基础，三组立式支撑柱沿输送方向等距排布，为上部水平输送导轨提供稳定的刚性支撑，横梁截面采用矩形空心型钢设计，在保证整体抗弯强度的同时控制自重，支撑柱底部预留地脚安装孔位，可直接通过膨胀螺栓与车间混凝土地面固定，安装时需保证横梁上导轨面的水平度公差控制在每米0.5毫米以内，避免吊具运行过程中出现卡滞、偏载问题。沿横梁导轨布置的两组独立吊挂单元为核心执行部件，每个吊挂单元上部设置与导轨适配的滑动导向结构，可沿导轨方向实现顺畅的直线滑移，下部通过弯折式承载臂连接自锁式吊钩，吊钩采用偏心凸轮锁紧结构，当挂载工件后在重力作用下自动触发锁止，避免输送过程中工件意外脱落，承载臂的弯折弧度经过力学优化，可避开输送路径上的周边设备干涉，同时保证吊挂重心与滑动导向中心重合，降低运行过程中的偏载力矩。整套机构的吊挂单元间距可根据实际挂载工件的长度灵活调整，单组吊具的额定承载能力适配中等重量的结构件转运需求，导轨两端预留限位安装位，可加装机械限位块与缓冲阻尼件，防止吊挂单元滑出导轨行程。设计过程中重点考量了作业场景的维护便捷性，吊钩与承载臂之间采用铰接连接结构，可根据工件的吊挂点位置小幅调整吊挂角度，适配不同外形尺寸工件的挂载需求，滑动导向部位预留润滑注油通道，可在不停机的状态下完成定期润滑保养，降低长期运行的磨损损耗。机构整体的安装边界可根据车间的实际层高、输送路径长度进行模块化拓展，支撑柱的高度可适配不同车间的净空要求，导轨段可通过标准连接件拼接延长，满足不同长度输送线的搭建需求，运行过程中无地面突出结构，不会对车间地面的人员通行、设备转运造成阻碍，可有效提升车间空间利用率与物料转运效率。
