CNC加工多工位圆形工装夹具结构

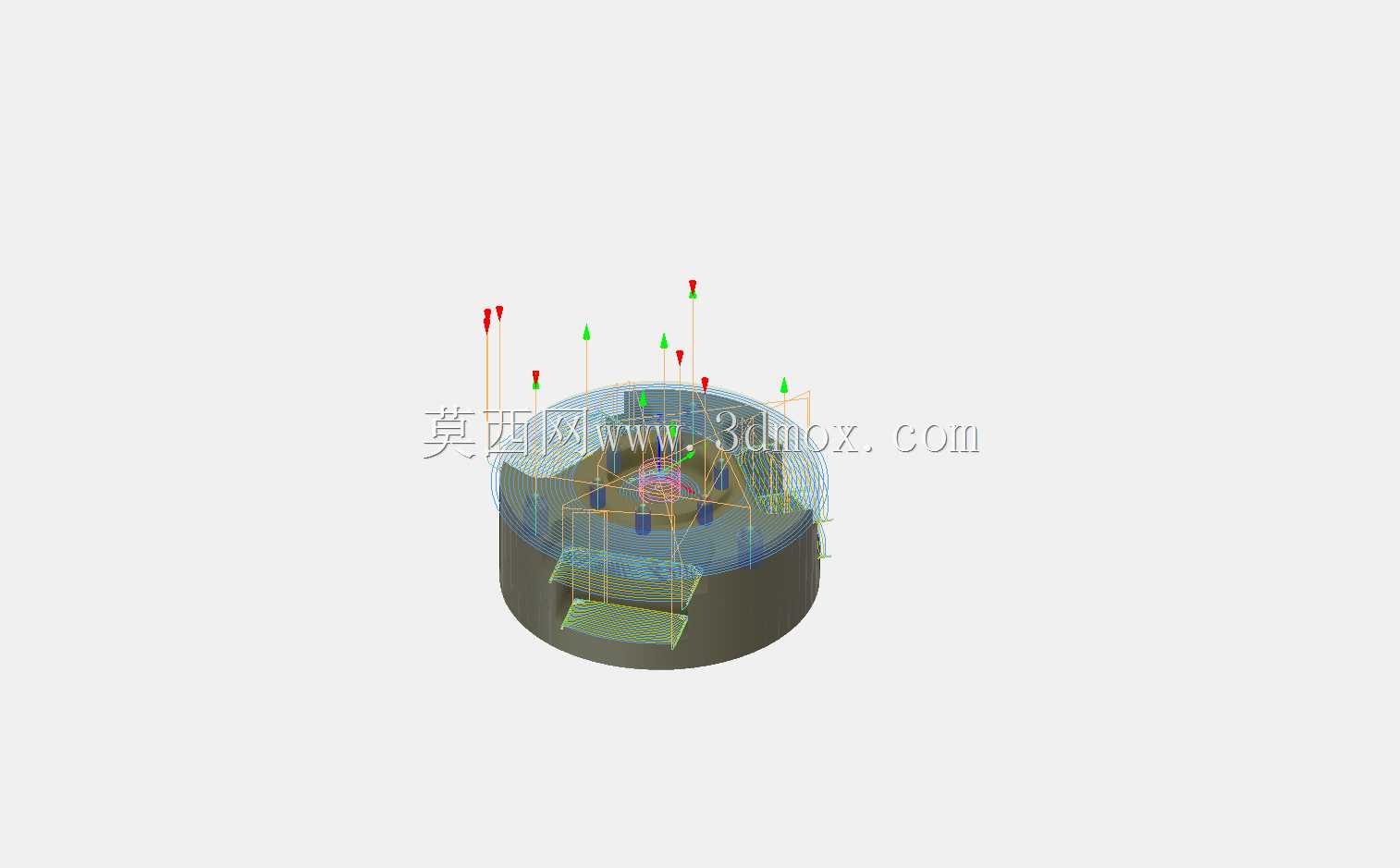

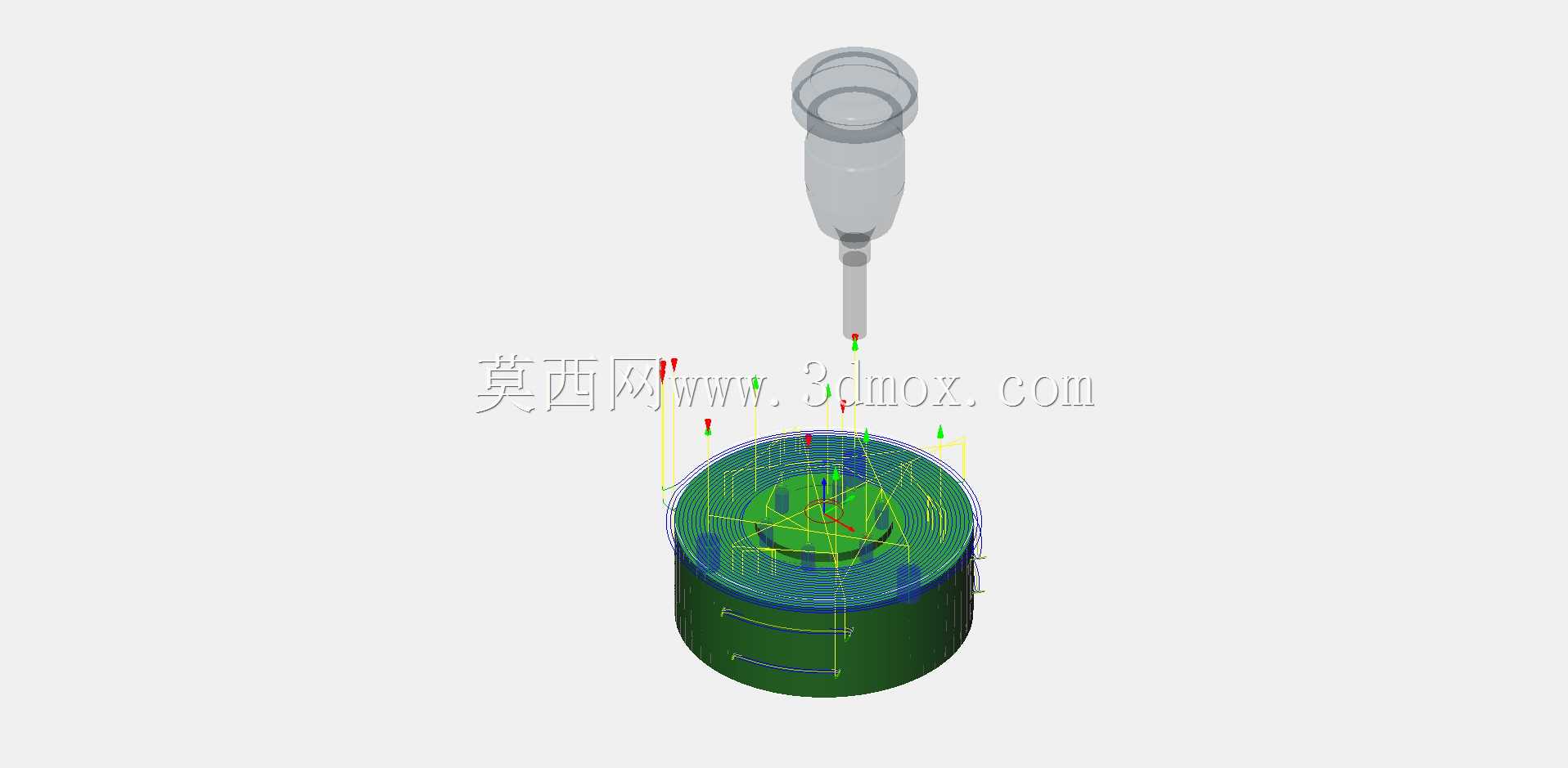

该结构面向精密机加工场景设计，主要应用于立式CNC加工中心的批量零件铣削、钻孔、镗孔工序，可一次性装夹多件同规格小型盘类、轴套类零件，大幅减少单件装夹的辅助耗时，提升批量加工的工序连贯性与尺寸一致性，适配中小批量精密零件的生产节拍需求，在五金加工、精密零部件制造车间的常规加工工位中可直接配套通用机床使用。整套结构以圆形基座作为承载主体，基座底部采用标准法兰式安装接口，可直接匹配加工中心工作台的T型槽装夹尺寸，安装时无需额外定制转接板，基座整体高度控制在常规加工行程的安全区间内，不会超出机床Z轴的有效加工范围，也不会干涉刀柄的换刀路径。结构设计上采用多工位均布的布局思路，围绕基座中心环形排布多个定位装夹点位，每个点位设置独立的定位基准与夹紧单元，定位面经过等高处理，可保证每个装夹工位的零件初始定位精度控制在微米级公差范围内，避免多工位加工出现累积误差；夹紧单元采用下压式夹紧结构，夹紧点避开零件的加工区域，不会在加工过程中与刀具发生碰撞，同时夹紧力可根据零件材质调整，既保证装夹刚性，又避免薄壁零件装夹变形。结构上方的多组点位标识对应不同加工工序的走刀起始位置，可配合CAM编程的刀路规划，实现一次装夹完成多工序加工，减少零件二次装夹带来的定位误差。整套结构的外形轮廓做了圆角过渡处理，没有突出的尖锐结构，清理加工切屑时不会出现卡屑死角，日常维护时可快速拆卸各个夹紧模块，更换磨损的定位元件，适配不同尺寸规格的零件加工需求，无需整体更换基座，有效降低生产现场的工装投入成本。在实际加工场景中，该工装可配合机床的自动对刀仪完成工位坐标自动校准，无需人工逐件对刀，进一步压缩加工准备时间，加工过程中基座的环形排屑槽可引导切削液带着切屑流向工作台排屑口，避免切屑堆积在定位面上影响后续装夹精度，整体结构兼顾装夹刚性、操作便捷性与加工精度，完全适配常规CNC加工车间的批量生产需求。
